شیر برقی موتوری(شیر موتوری) چیست؟
شیر موتوری نوعی شیر است که از یک موتور الکتریکی برای باز یا بسته کردن مکانیزم خود استفاده می کند. شیر برقی موتوری برای انواع کاربردهای کنترل مسیر جریان سیالات مختلف، از راه دور استفاده میشود. برای انتخاب یک شیر برقی موتوری(شیر موری)، به علت این که سیالات ویژگیهای بسیار متنوعی دارند و شرایط کاری و عملکردی آنها بسیار متفاوت است، باید دقت فراوانی در مناسب بودن شیر با شرایط سیال داشته باشیم.

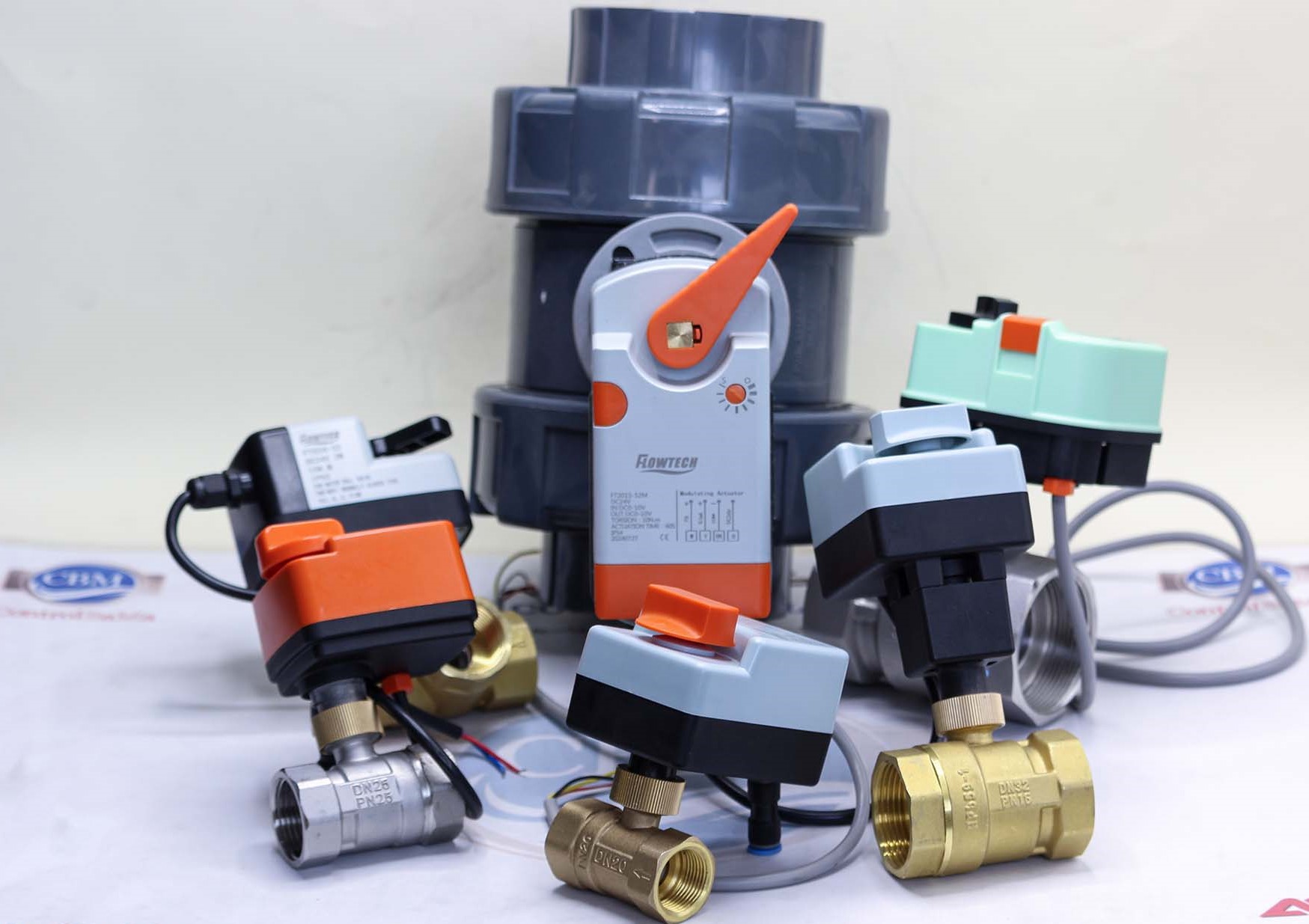

ویژگیها شیر برقی موتوردار(شیر موتوری)Flowtech

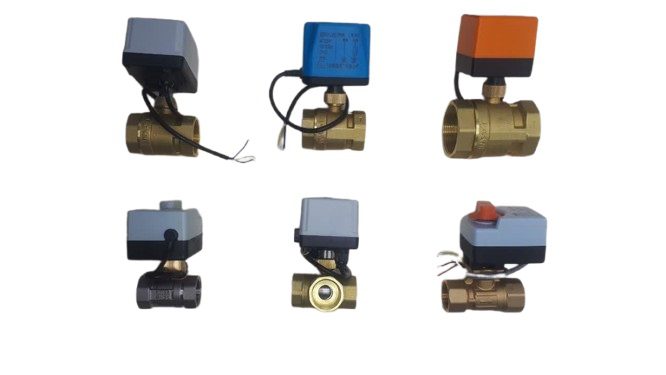

مکانیزم این مدل از شیرهای برقی موتوری(شیر های موتوری) به صورت شیر توپی است که بر روی آنها یک اکچویتور برقی به صورت کارخانه ای سوار شده است. این شیر موتوری میتواند ویژگی های متفاوتی داشته باشد که در زیر به معرفی آنها میپردازیم.
سایز این شیرهای موتوری از 1/2 تا 2 اینچ قابل انتخاب اس. تغذیه این شیرهای الکتریکی میتواند به صوت انتخابی از VAC 220، VDC- 24 VAC24 وVDC 12 باشد. داخل این شیرهای توپی به دو صورت full bore و غیر Full Bore وجود دارد ولی غالبا مقداری لبه دارد. دمای تحملی آنها برای سیال تا حدود دمای 95 درجه سانتیگراد میباشد و فشار کاری آنها بسته به سایز و جنس میتوان 16، 20 و 25 bar باشد. جنس بدنه شیر موتوری میتواند از برنج یا استیل باشد. تعداد راه این شیرها، به دو صورت دو راه و سه راه قابل عرضه است .
بر روی این شیرها میتوان اکچویتور با قدرت های گشتاوری مختلف نصب کرد گه البته استفاده هر موتور با هر گشتاوری برای شیر تا سایز مشخصی مقدور است. قدرت گشتاوری موتورهای این شیرها معمولا 7,4 ، 8 ، 10، 15 و 40 نیوتن بر متر است. برخی از مدلهای این اکچویتورها، دارای اهرم باز و بست دستی هم هستند.
کنترل این شیرهای برقی موتوردار میتوانند به صورت on/off و یا به صورت کنترل تناسبی با سیگنال کنترل 4 تا 20 میلی آمپر یا 0 تا 10 ولت ارائه شوند. در مدل کنترل on/ off دو نوع موتور داریم، موتور سه سیم، که از دو طرف کنترل میشود، یعنی هم برای بازشدن و هم برای بسته شدن باید فرمان برق به آنها داده شود و مدل دیگر موتورهای دو سیم هستند که در این حالت شیر در یک حالت نرمال – چه نرمال اپن چه نرمال کلوز- قرار میگیرد، با فرمان برق موقعیت شیر تغییر میکند و در صورت برداشتن فرمان برق شیر به حالت اولیه بر میگردد و از این جهت همانند شیرهای برقی سلونوییدی عمل میکند.
معرفی انواع اکچویتورهای شیرهای موتوری Flowtech

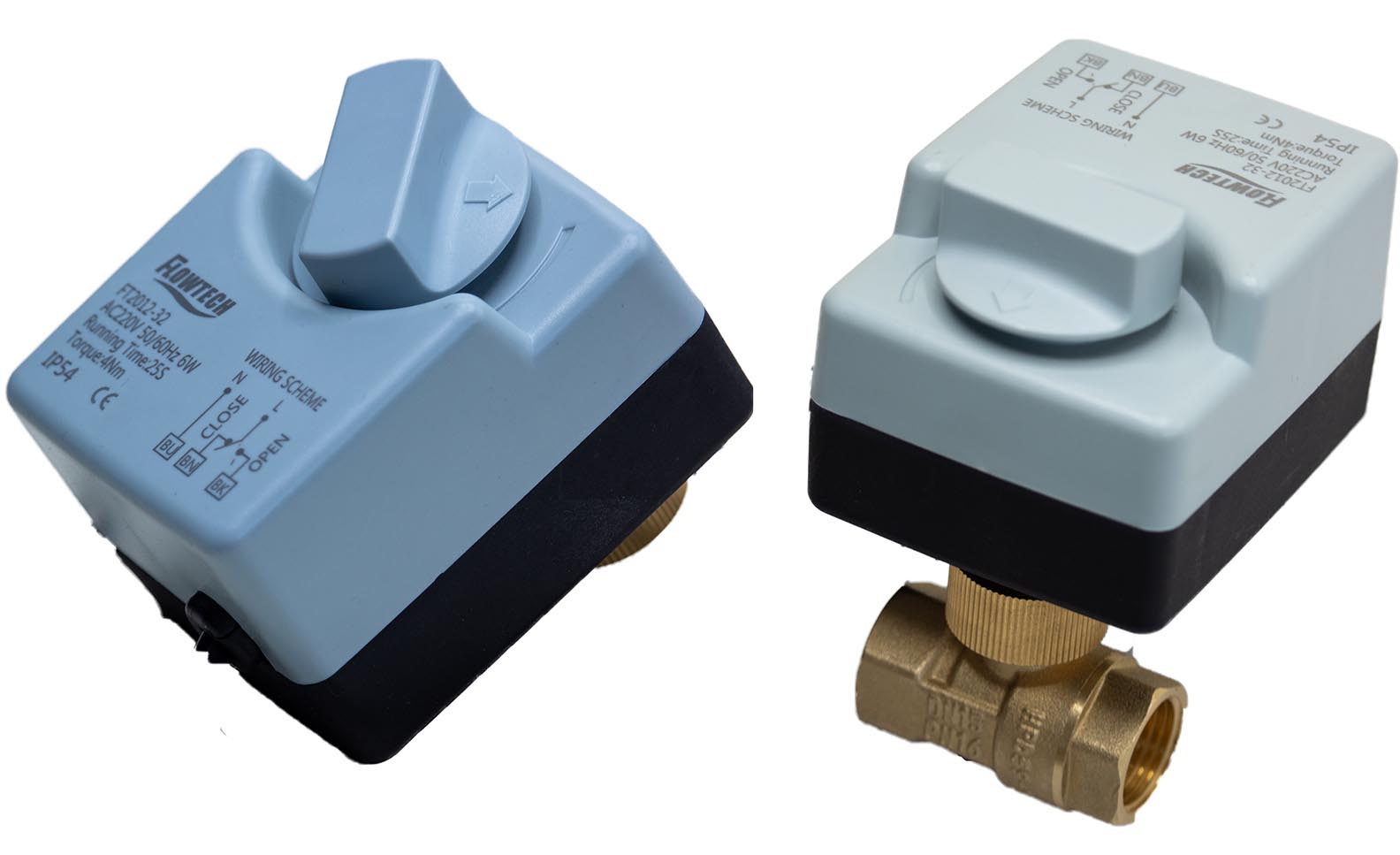

1- اکچویتور برقی FT2012-32,32S
گشتاور : 4N.m
حالت کنترلی : on/off – سه سیم
ولتاژ تغذیه : 220VAC
مصرف: 6W
فیدبک: ندارد
سایز شیر قابل استفاده: برای شیر توپی دو راه تا سایز 11/4˝ و شیر سه راه تا 1˝

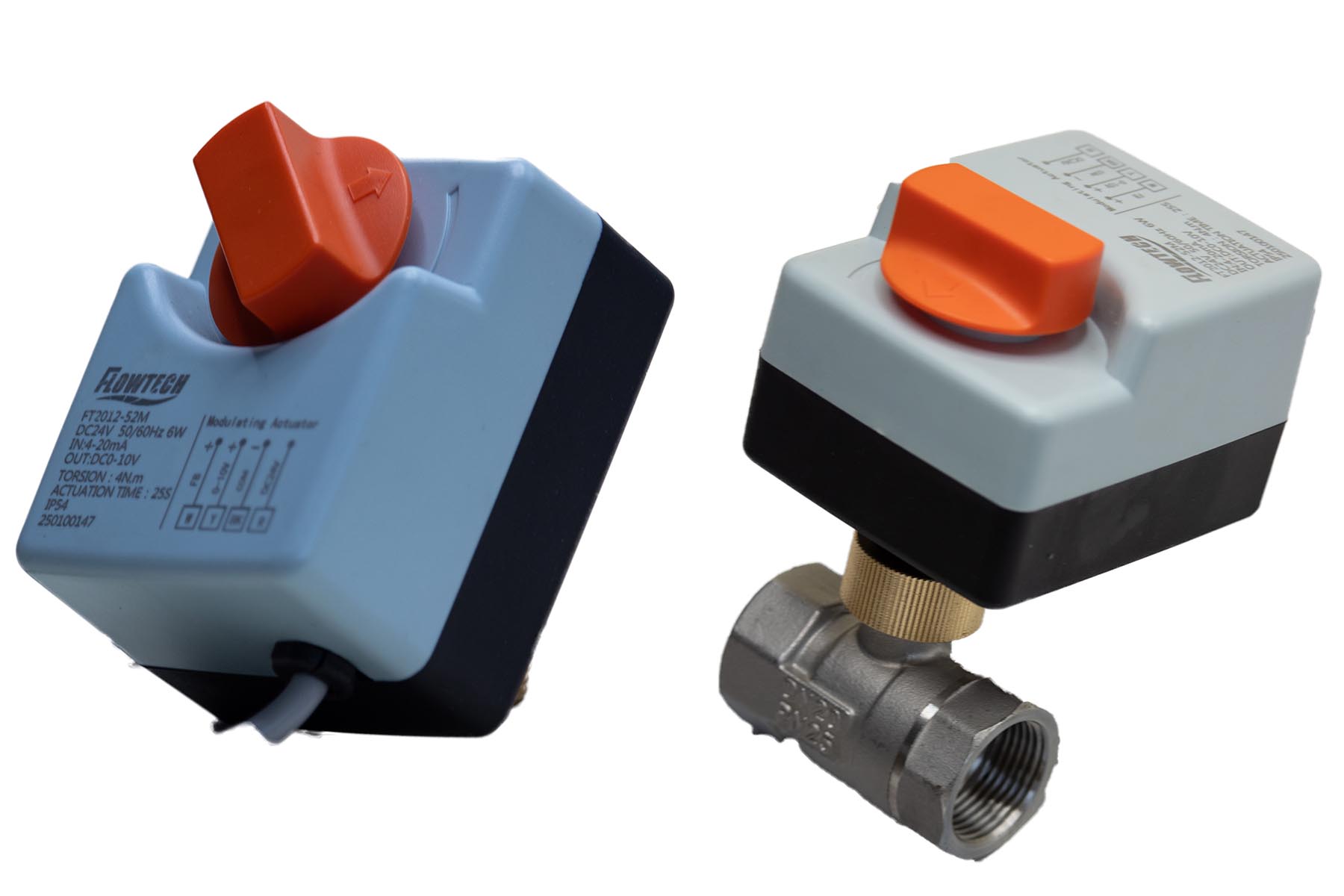

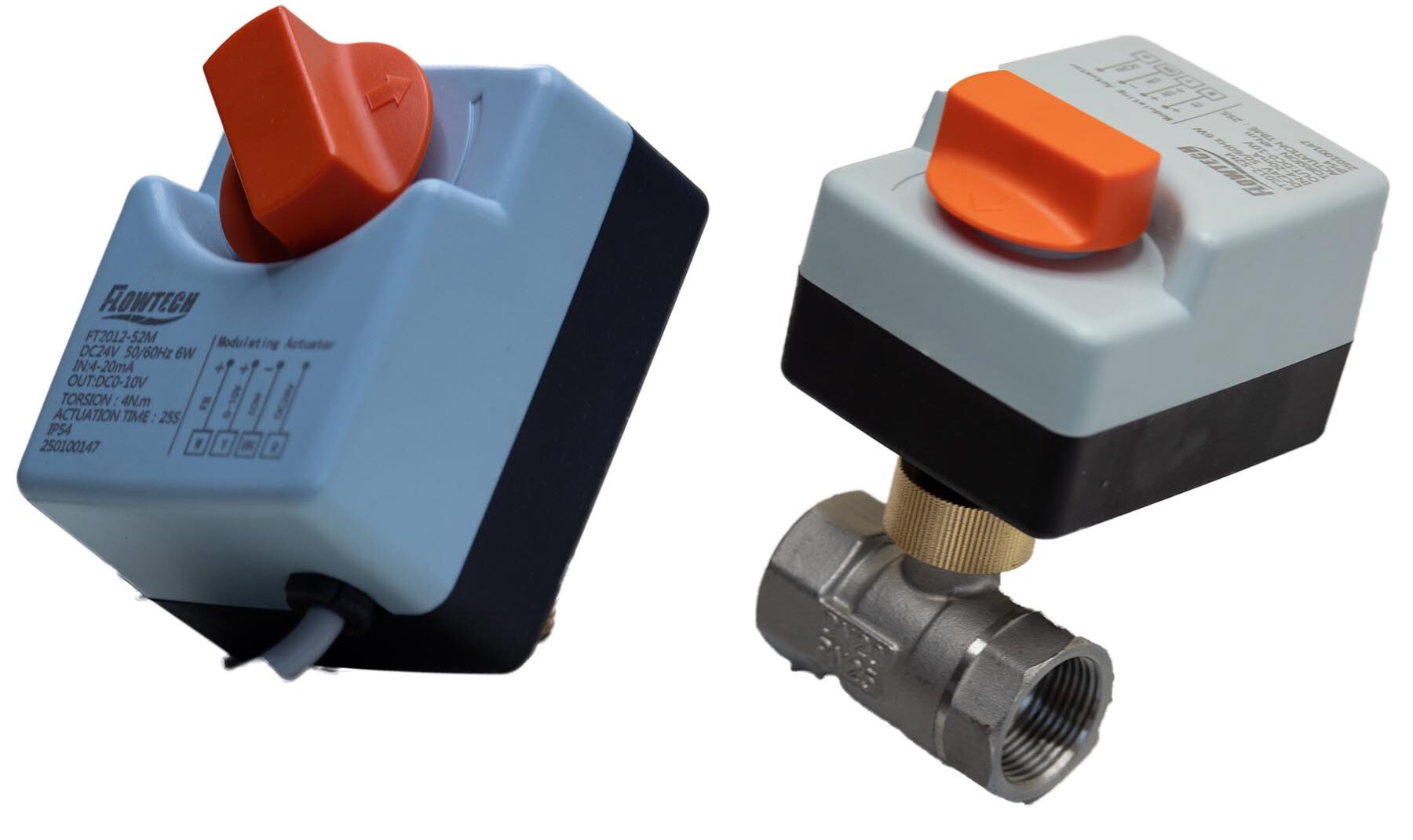

2- اکچویتور برقی FT2012-52M
گشتاور : 4N.m
حالت کنترلی : تناسبی
سیگنال کنترلی:4-20mA یا 0-10V (انتخابی)
سیگنال فیدبک :0-10V
ولتاژ تغذیه :24VAC
مصرف: 6W
سایز شیر قابل استفاده: برای شیر توپی دو راه تا سایز 11/4˝ و شیر سه راه تا 1˝

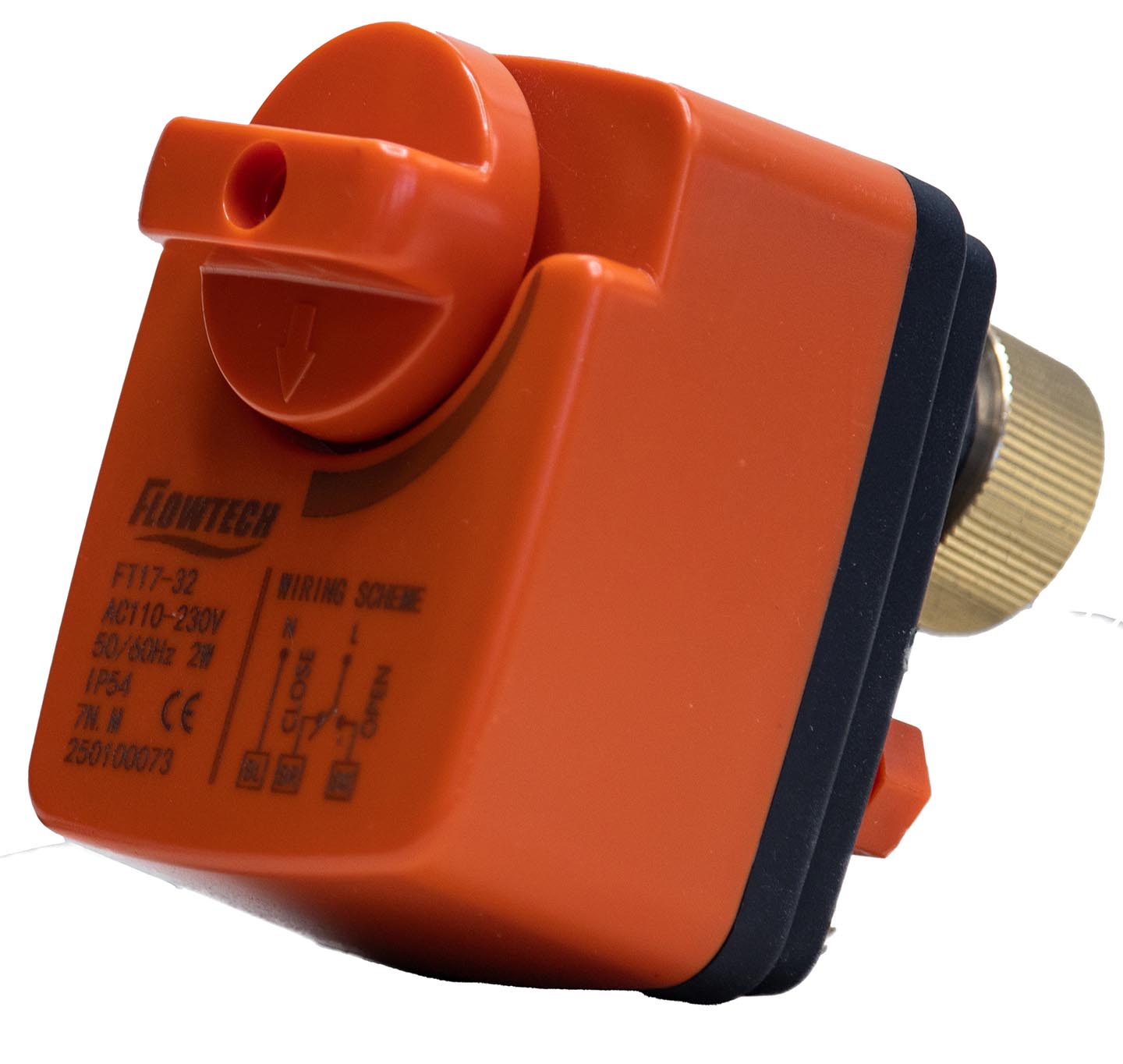

3- اکچویتور برقی FT17-32
گشتاور : 7N.m
حالت کنترلی : on/off – سه سیم
ولتاژ تغذیه : 110- 220VAC
مصرف: 2W
فیدبک: ندارد
سایز شیر قابل استفاده: برای شیر توپی دو راه تا سایز 11/2˝ و شیر سه راه تا ˝1

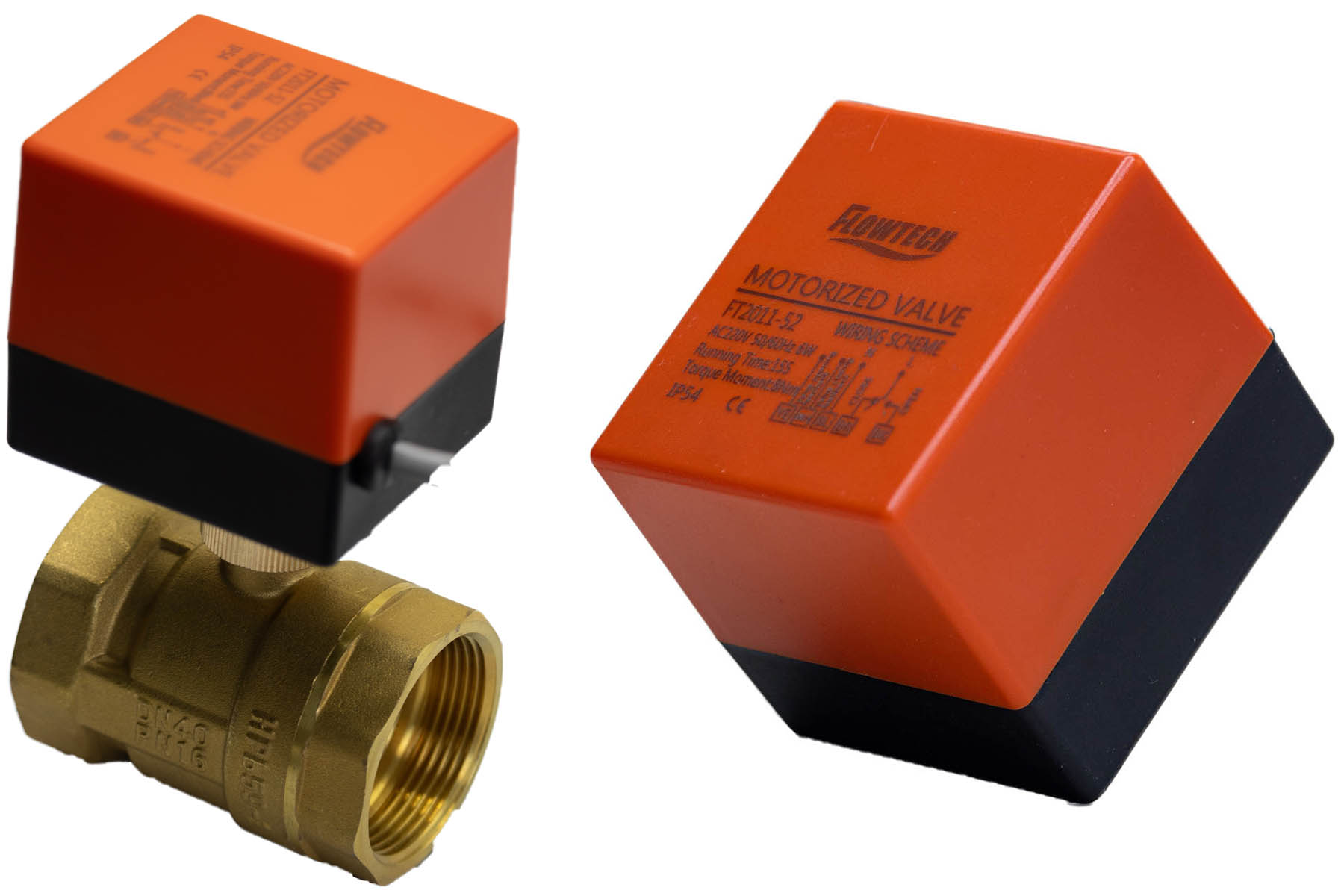

4- اکچویتور برقی FT2011-52
گشتاور : 8N.m
حالت کنترلی : on/off – پنج سیم
ولتاژ تغذیه : 24VDC- 220 VAC
مصرف: 6W
فیدبک: دارد
سایز شیر قابل استفاده: برای شیر توپی دو راه تا سایز ˝2 و شیر سه راه تا 11/2˝

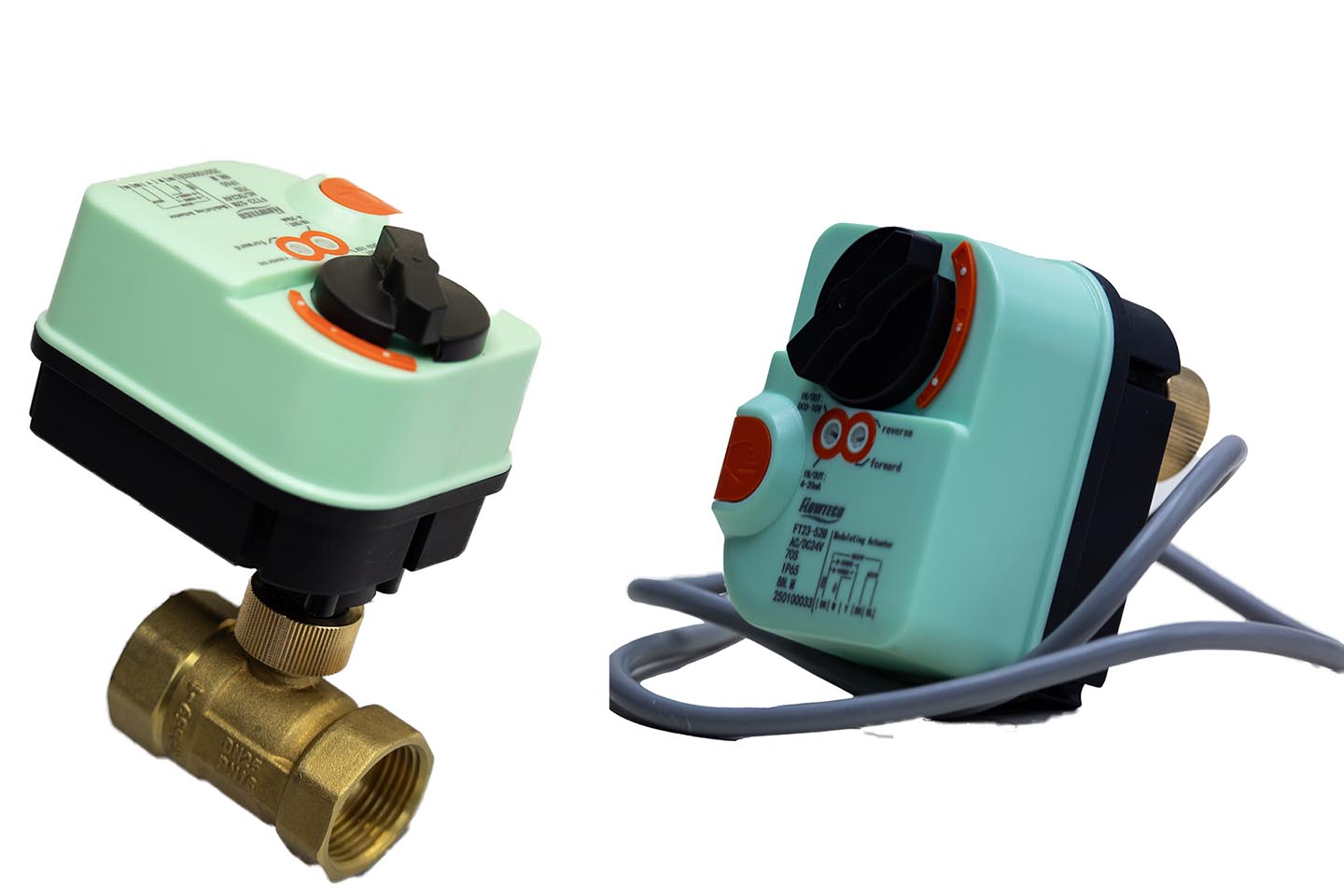

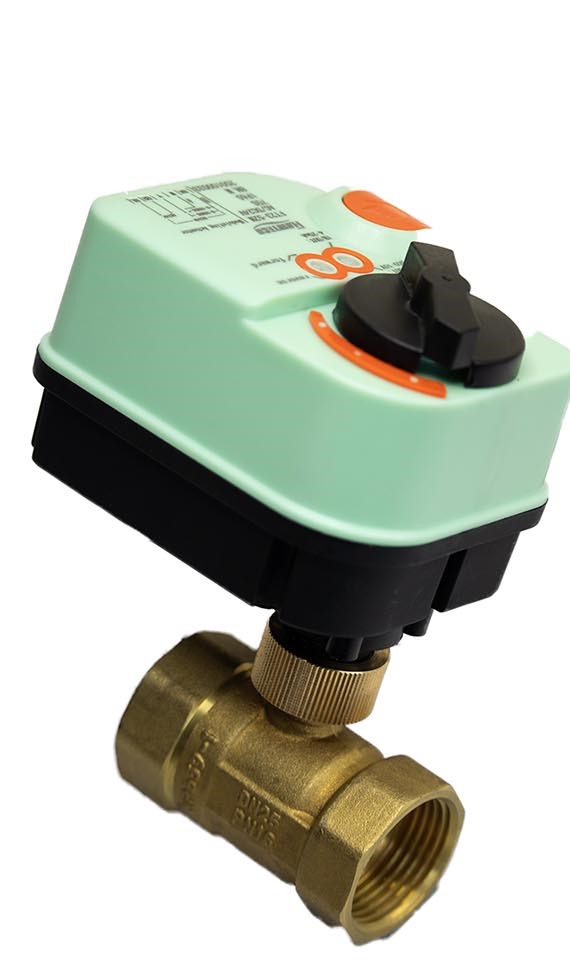

5- اکچویتور برقی FT23-52M
حالت کنترلی : تناسبی
سیگنال کنترلی:4-20mA یا 0-10V (قابل تغییر بر روی اکچویتور)
سیگنال فیدبک : 20mA یا 0-10V (قابل تغییر بر روی اکچویتور)
ولتاژ تغذیه : 24VAC/DC
مصرف: 6W
سایز شیر قابل استفاده: برای شیر توپی دو راه و سه راه تا سایز ˝2

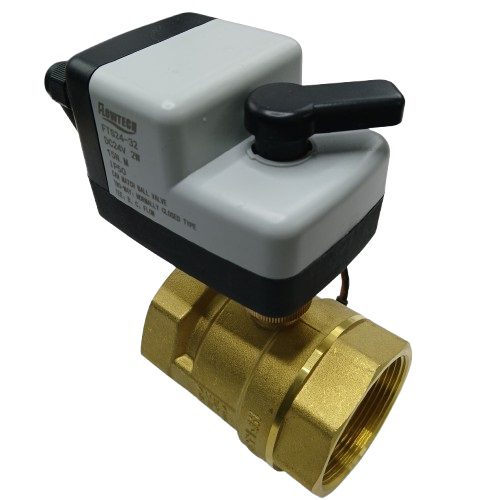

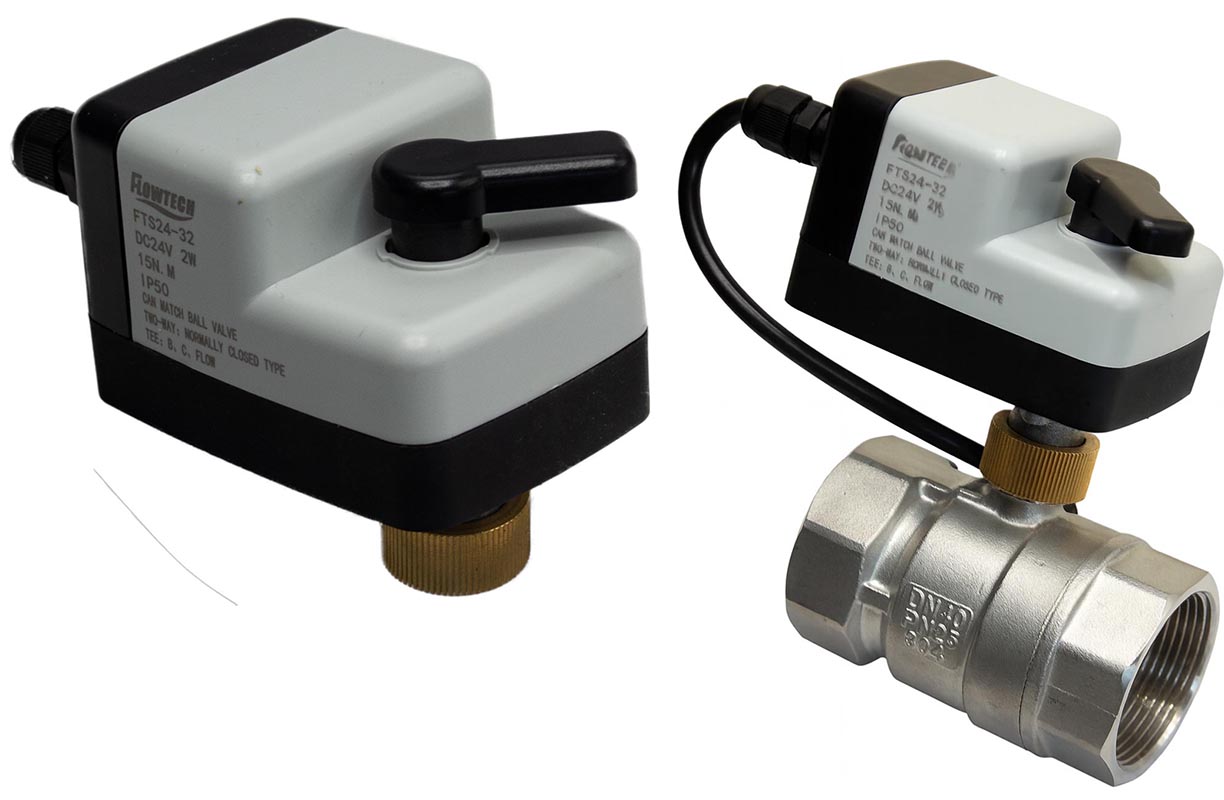

6- اکچویتور برقی FTS24-32
گشتاور : 15N.m
حالت کنترلی : on/off – سه سیم
ولتاژ تغذیه : 24VDC
مصرف: 6W
فیدبک: ندارد
سایز شیر قابل استفاده: برای شیر توپی دو راه و سه راه تا سایز ˝2

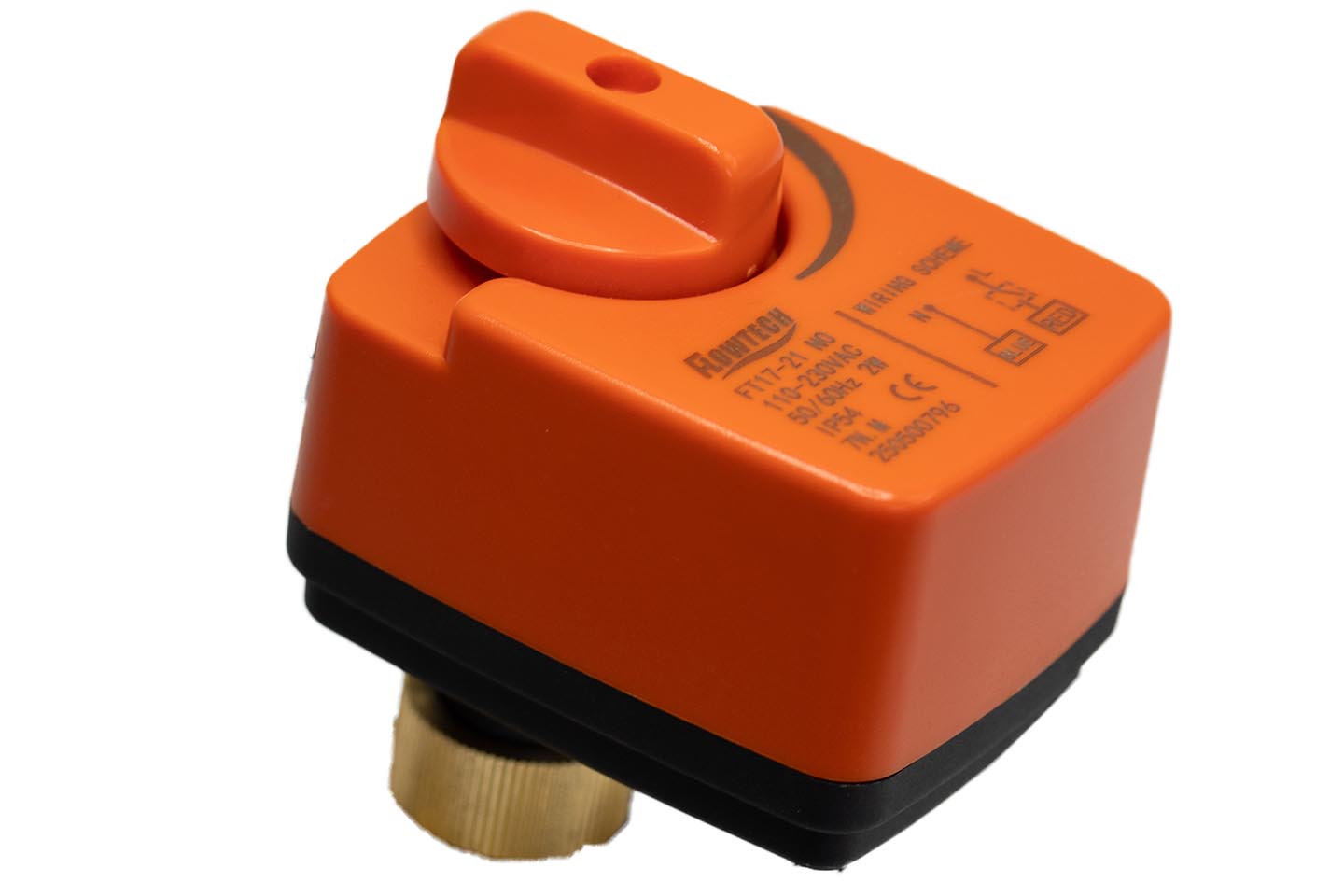

7- اکچویتور برقی FT17-21
گشتاور : 7N.m
حالت کنترلی : on/off – دو سیم NC یا NO
ولتاژ تغذیه : 110- 220VAC
مصرف: 2W
فیدبک: ندارد
سایز شیر قابل استفاده: برای شیر توپی دو راه تا سایز 11/2˝ و شیر سه راه تا ˝1

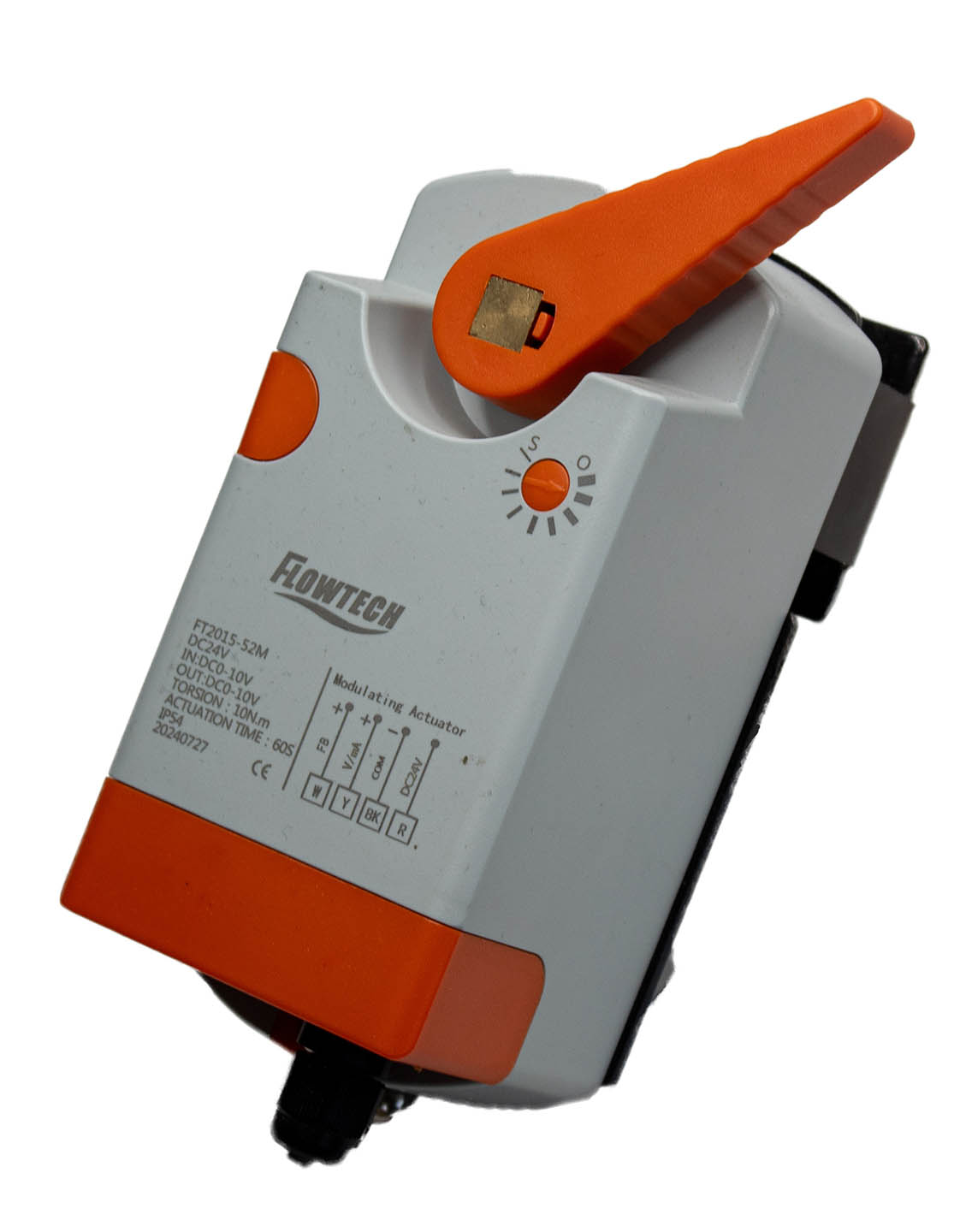

8- اکچویتور برقی FT2015-52M
گشتاور : 10 N.m
حالت کنترلی : تناسبی
سیگنال کنترلی: 0-10 V
سیگنال فیدبک : 0-10 V
ولتاژ تغذیه: 24VDC
سایز شیر قابل استفاده: برای شیر توپی دو راه و سه راه تا سایز ˝2

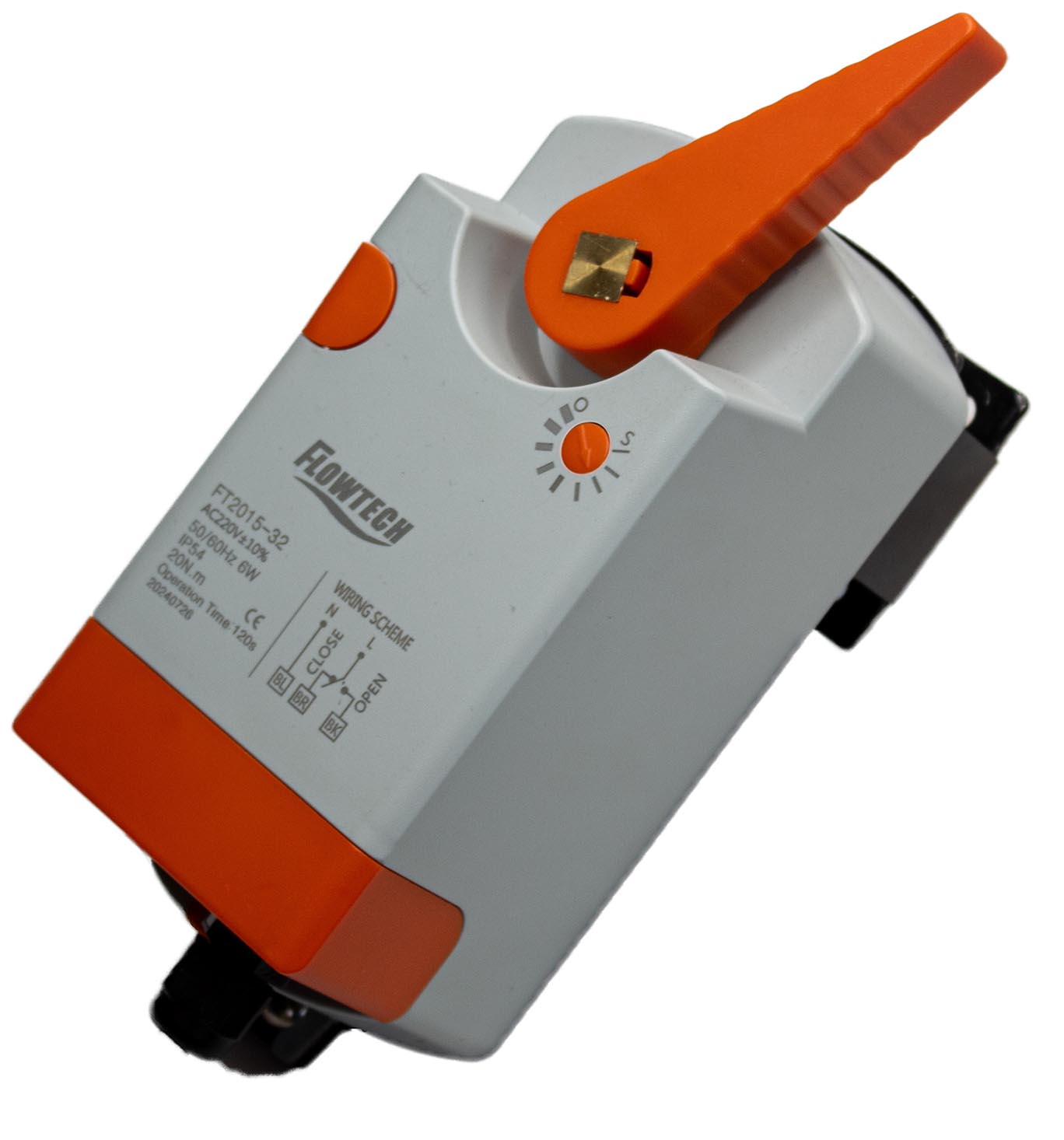

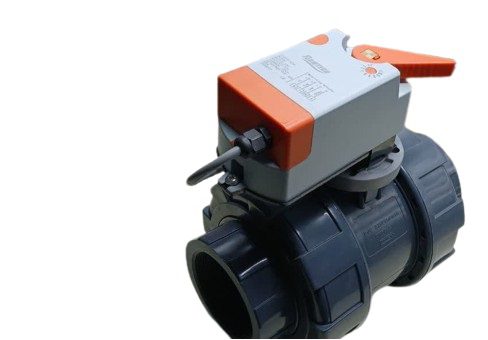

9- اکچویتور برقی FT2015-32
گشتاور : 20N.m
حالت کنترلی : on/off – سه سیم
ولتاژ تغذیه : 220VAC
مصرف: 6W
فیدبک: ندارد
سایز شیر قابل استفاده: برای شیر توپی استیل دو راه و سه راه تا سایز ˝2 –
برای شیر توپی تفلونی تا سایز 3˝

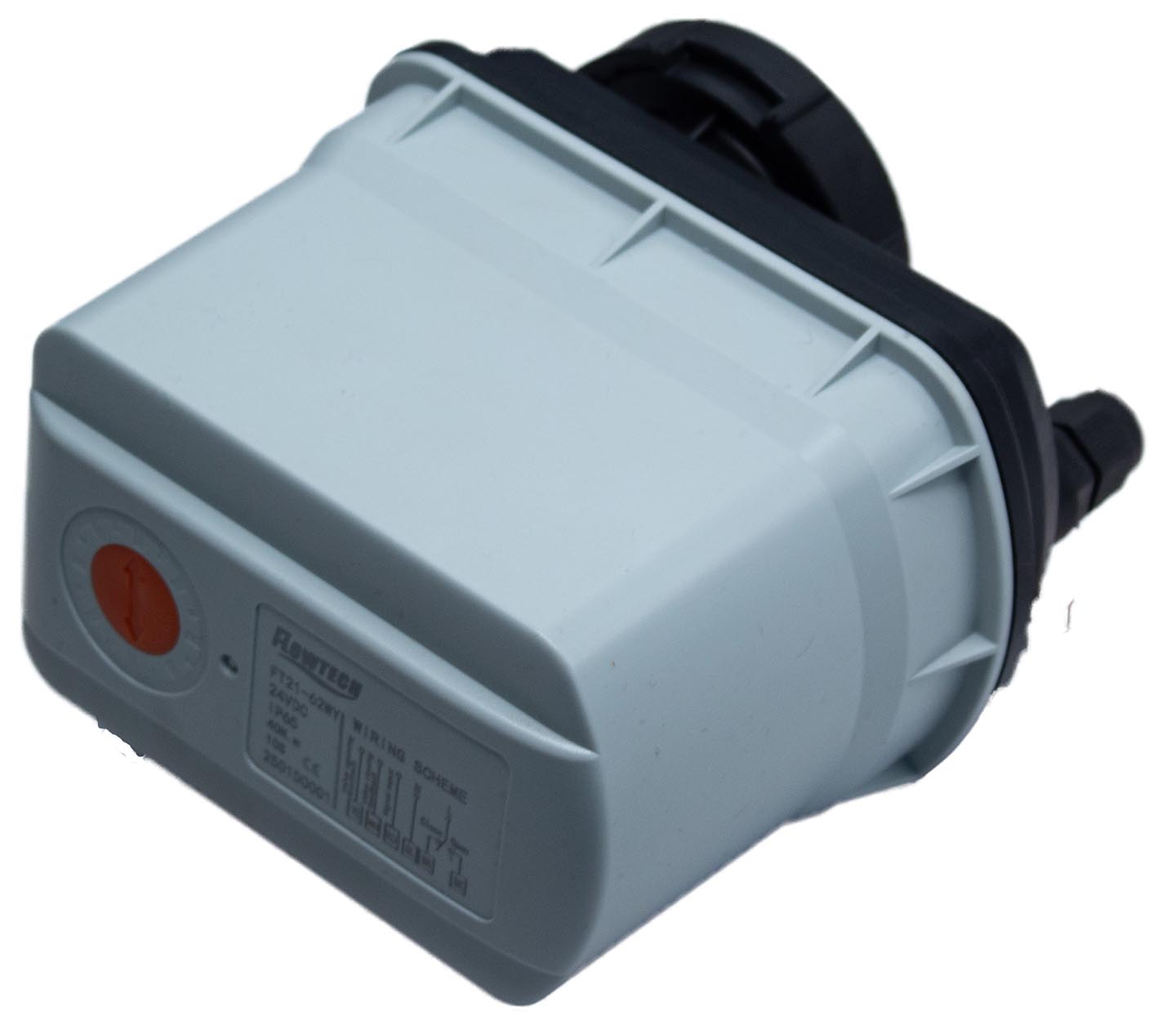

10- اکچویتور برقی FT21-62WY
گشتاور : 40N.m
حالت کنترلی : on/off – سه سیم
ولتاژ تغذیه : 24VDC
مصرف: 15W
فیدبک: دارد
سایز شیر قابل استفاده: برای شیر توپی استیل دو راه و سه راه تا سایز ˝2 –
برای شیر توپی تفلونی و شیر پروانه ای تا سایز 4˝
جدول مقایسه شیرهای موتوری با اکچویتورهای مختلف Flowtech
اکچویتور | گشتاور (N.m) | سایز های قابل نصب شیر | تغذیه | کنترل | فیدبک | زمان عملکرد (حدود) | منوال دستی | |
| FT2012-32,32S | 4 | دو راهه | سه راهه | 220VAC | On-Off | ندارد | 25 S | دارد |
| 11/4˝ | 1˝ | |||||||
| FT2012-52M | 4 | 11/4˝ | 1˝ | 24VDC | تناسبی (4-20mA یا 0-10V) | دارد | 25 S | دارد |
| FT17-21 | 7 | 11/2˝ | 1˝ | 220VAC | On-Off | ندارد | 10 S | دارد |
| FT17-32 | 7 | 11/2˝ | 1˝ | 220VAC | On-Off | ندارد | 10 S | دارد |
| FT2011-52 | 8 | 2˝ | 11/2˝ | 24VDC 220VAC | On-Off | دارد | 15 S | ندارد |
| FT23-52M | 8 | 2˝ | 2˝ | 24VAC/DC | تناسبی (4-20mA / 0-10V) | دارد | 70 S | دارد |
| FTS24-32 | 15 | 2˝ | 2˝ | 24VDC | On-Off | ندارد | 10 S | دارد |
| FT2015-52M | 10 | 2˝ | 2˝ | 24VDC | تناسبی (0-10 V) | دارد | 60 S | دارد |
| FT2015-32 | 20 | استیل 2˝ تفلون 3˝ | استیل 2˝
| 220VAC | On-Off | ندارد | 120 S | دارد |
| FT21-62WY | 40 | استیل 2˝ تفلون 4˝ | استیل 2˝
| 24VDC | On-Off | دارد | 10 S | ندارد |
مزیت های شیر برقی موتوردار(شیر موتوری)
1- مصرف پایین: یکی از مزیت های اصلی این شیرهای موتوردار نسبت به شیرهای برقی سلونوئیدی مصرف برق آنها است. به علت این که وقتی شیر به انتهای کورس خود میرسد برق داخل موتور قطع میشود، مصرف برق به مراتب پایینتری نسبت به شیرهاس سلونوییدی دارند.
2- مستقل از فشار: مزیت عمده دیگر نها نسبت به سلونویید ولوها این است که نیاز به پیش فشار برای باز یا بسته شدن ندارند و مستقل از فشار عمل میکند.
3- عمر طولانی: به علت نداشتن قطعات واسط مثل دیافراگم و اسپول و نیز مصرف برق پایین، شیرهای موتوری عمر مفید بالایی دارند.
4- کنترل درصدی: به کمک این شیرهای موتوردار در حالت کنترل تناسبی، میتوان جریان سیالات به صورت درصدی کنترل کرد.
مزیت اصلی این نوع شیر موتوری که نسبت به شیرهای موتوری که اکچویتورهای برقی بر روی شیرهای توپی فشار بالا نصب میشود، در هزینه کمتر و سایز کوچکتر این مدل است. به همین دلیل استفاده از این نوع شیرموتوری برای سیستمهای مختلف صنعتی، تاسیساتی و … مقرون به صرفه تر و کاربردی تر است.
کاربرد شیر برقی موتوردار(شیر موتوری)
این نوع از شیرهای موتوری، برای اکثر سیالات چه به صورت مایع چه به صورت گاز کاربرد دارند و قابل استفاده در انواع صنایع مخصوصا در سیستمهای تاسیساتی هستند.در انتخاب آنها باید به ویژگی مورد نیاز سیستم خود دقت کنید.
مقایسه شیرهای برقی موتوری توپی با شیرهای برقی سلونوئیدی
جدول مقایسه شیر برقی موتوری توپی و شیر برقی سلونوئیدی
| شیر برقی سلونوئیدی | شیر برقی موتوری | ویژگیها |
| با استفاده از سیمپیچ مغناطیسی (سلونوئید) | با موتور و گیربکس داخلی (اکچویتور)، چرخش محور | مکانیزم عملکرد |
| بسیار سریع (کمتر از ۱ ثانیه) | آهسته (چند ثانیه تا دهها ثانیه) | سرعت عملکرد (باز/بسته شدن) |
| بیشتر؛ در حالت باز باید جریان دائمی داشته باشد | کمتر در طولانیمدت (اکچویتور مصرف لحظهای دارد) | مصرف انرژی |
| محدود | بالا | توان عبور سیال |
| DN6 تا DN80 | حدودا DN15 تا DN100 (البته در سایزهای بزرگ شیرهای پروانه ای موتوری مناسب هستند) | اندازه قابل پشتیبانی |
| فقط دو حالت دارد: باز یا بسته (on/off) | قابلیت تنظیم باز شدن بهصورت درصدی و on/off | کنترلپذیری |
| آبیاری، دستگاههای اتوماتیک، سیستمهای ساده خانگی | HVAC، سیستمهای کنترل صنعتی، خطوط انتقال | کاربردها |
| بیشتر – مستعد سوختن کویل یا گیر کردن پیستون | کمتر – طراحی مقاوم در برابر نوسانات | میزان خرابی در طول زمان |
| ارزانتر و اقتصادیتر | کمی بالاتر (به دلیل موتور و گیربکس داخلی) | قیمت (نسبی) |
| بیشتر – در فشار کم یا سیالات آلوده عملکرد ضعیف دارد | کمتر – تحمل فشار بالا و سیالات نیمهسنگین | حساسیت به سیال و فشار |
نحوه انتخاب و خرید شیر برقی موتوری
برای انتخاب و خرید یک شیر موتوری (موتور دار) باید موارد زیر را مشخص کنید:
- سایز شیر برقی موتوری
- نوع کنترل شیر موتوری( تناسبی یا on/off): در شیرهای On-Off دو مدل دارد: با فرمان دوطرفه، با فرمان یکطرفه که خود این مدل دو حالت نرمالی کلوز و اپن دارد که باید متناسب با شرایط فرمان سیستم مشخص شود. برای مدلهای تناسبی هم باید سیگنال کنترل مشخص شود که 4-20mA باشد یا 0-10V یا مدلی که توانایی هر دو سیگنال را دارد.
- جنس شیر (استیل یا برنج)
- تعداد راه شیر (دو راه یا سه راه)
- فشار کاری
- دمای کاری
- ولتاژ تغذیه
خرید و قیمت شیر موتوی
جهت خرید شیر برقی موتوری و دریافت قیمت آن، از قسمت استعلام قیمت در واتزاپ، با توجه به توضیحات داده شده ، مشخصات محصول مورد نیاز خود را که انتخاب نموده اید را برای کنترل با ما ارسال کنید. پس از بررسی درخواست توسط کارشناسان، پیشنهاد قیمت خدمت شما ارسال می گردد. در صورتی که پیش فاکتور مورد تایید شما بود خرید محصول مدنظر، توسط مشتریان عزیز انجام می پذیرد.
و یا در صورت لزوم با کارشناسان فروش تماس بگیرید.
فروش شیر برقی موتوری
فروش انواع شیر برقی موتوردار(شیر موتوری) ، در مجموعه کنترل با ما در سایزهای متنوع تا سایز 2 اینچ انجام میپذیرد. شما میتوانید مجموعه ای از متنوع ترین شیرهای موتوری را برای کاربردهای مختلف با قیمت مناسب در مجموعه کنترل با ما (آراد کنترل) سفارش دهید.
