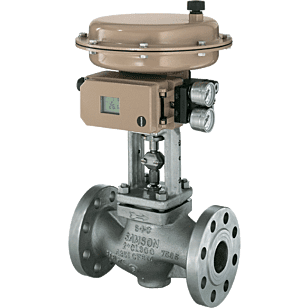

شیر کنترلی پنوماتیک سامسون Samson سری 3241
«شیر کنترلی پنوماتیک سامسون Samson سری 3241» یک شیر شناختهشده از شیرهای کنترل پنوماتیکی است که توسط SAMSON AG، یک شرکت آلمانی متخصص در مهندسی شیر کنترل، تولید شده است. «شیرهای کنترل پنوماتیکی» (Pneumatic control valves) دستگاههایی هستند که در سیستمهای کنترل فرآیند برای تنظیم جریان سیالاتی مانند هوا، آب و گاز استفاده میشوند. آنها با استفاده از هوای فشرده، جریان سیال را کنترل می کند. این شیرها در طرح ها و پیکربندیهای مختلفی از جمله شیرهای گلوب، شیرهای پروانهای، شیرهای توپی و شیرهای دیافراگمی موجود هستند که هر کدام برای کاربردها و شرایط کاری خاص مناسب هستند.
ساختار شیر کنترلی پنوماتیک سامسون Samson سری 3241
بهعنوان یک شیر پنوماتیک گلوب، شیر کنترلی پنوماتیک سامسون Samson سری 3241 نوعی شیر کنترلی است که معمولاً در کاربردهای صنعتی برای تنظیم جریان سیالاتی مانند هوا، آب یا گازها استفاده میشود. در اینجا اجزای شیر گلوب و عملکرد هر یک از آنها آمده است.
بدنه شیر (Valve Body)
بدنه، محفظه بیرونی است که اجزای داخلی شیر را در خود جای داده است. معمولاً شکل کروی دارد و بههمین دلیل به این نوع شیر، شیر گلوب گفته میشود. بدنه شامل پورتهای ورودی و خروجی برای جریان سیال است.
تریم سوپاپ (Valve Trim)
تریم شیر شامل اجزای داخلی است که مستقیماً بر جریان سیال تأثیر میگذارد. این اجزا شامل پلاگین سوپاپ، نشیمنگاه و ساقه است. پلاگین سوپاپ یک عنصر متحرک است که با نشیمنگاه در تعامل است تا جریان را مجاز یا مسدود کند. ساقه پلاگ، سوپاپ را به محرک متصل میکند و اجازه می دهد دسته بهسمت بالا یا پایین حرکت کند.
فعالکننده (Actuator)
فعالکننده، محرک مکانیزمی است که وظیفه جابهجایی روکش سوپاپ را برای کنترل جریان دارد. در یک شیر پنوماتیک، محرک با هوای فشرده تغذیه میشود. هنگامی که محرک، سیگنال کنترلی را دریافت میکند، دوشاخه شیر را حرکت میدهد تا سرعت جریان را تنظیم کند.
پوزیشنر
پوزیشنر دستگاهی است که بر اساس سیگنال کنترل، موقعیت پلاگ سوپاپ را دقیقاً کنترل میکند. موقعیت دقیق سوپاپ را تضمین میکند و امکان کنترل دقیق بر نرخ جریان را فراهم میکند. پوزیشنر مخصوصاً در حفظ نقاط تنظیم در یک سیستم کنترل اهمیت دارد.
سیستم تامین پنوماتیک (Pneumatic Supply System)
دریچههای پنوماتیک با استفاده از هوای فشرده کار میکنند. سیستم تامین پنوماتیک شامل اجزایی مانند خطوط تامین هوا، رگولاتورها و شیرهای کنترلی است که جریان و فشار هوای فشرده به محرک را مدیریت میکنند.
کاپوت (Bonnet)
کاپوت پوشش بالای بدنه شیر است. دسترسی به قسمتهای داخلی شیر را فراهم کرده و به محافظت از اجزا در برابر عوامل محیطی خارجی کمک میکند.
یوغ (Yoke)
یوک یک جزء ساختاری است که از محرک پشتیبانی میکند و آن را به بدنه شیر متصل میکند. پایداری محرک را فراهم کرده و همراستایی مناسب با تریم سوپاپ را تضمین میکند.
پکینگ (Packing)
پکینگ یک عنصر آببندی در اطراف میل سوپاپ است که از نشت سیال از شیر به محیط خارجی جلوگیری میکند. Packing میتواند از موادی مانند گرافیت یا PTFE ساخته شود.
تغییر چرخ دستی یا دستی
برخی از شیرهای پنوماتیک گلوب مجهز به مکانیزم دستی هستند. این مکانیزم امکان عملکرد دستی شیر را در غیاب نیروی پنوماتیکی یا در شرایط اضطراری فراهم میکند.
ویژگیهای کلی مربوط به شیر کنترلی پنوماتیک سامسون Samson سری 3241
ویژگیهای کلی مربوط به شیر کنترلی پنوماتیک سامسون Samson سری 3241 شامل موارد زیر است:
نوع شیر
سری 3241 معمولاً شامل شیرهای کنترلی بهسبک گلوب است. شیرهای گلوب معمولاً در کاربردهایی استفاده میشوند که کنترل دقیق جریان، فشار یا دما مورد نیاز است.
فعالسازی
عبارت «پنوماتیک» نشان میدهد که این دریچهها با استفاده از هوای فشرده کار میکنند. شیرهای کنترل پنوماتیک به دلیل قابلیت اطمینان و پاسخ سریع در فرآیندهای مختلف صنعتی شناخته شدهاند.
کاربرد وسیع
شیر کنترلی پنوماتیک سامسون Samson سری 3241 برای طیف وسیعی از کاربردها در صنایعی مانند نفت و گاز، پتروشیمی، شیمیایی، تولید برق و سایر صنایع فرآیندی که کنترل سیالات حیاتی است، طراحی شده است. بر اساس کاتالوگ کارخانه اینشیر برای سرویسهای کمفشار، سرویس دریچه گاز و سرویس برودتی مناسب است و میتواند در دمای 196- تا 450 درجه سانتیگراد عملکرد داشته باشد.
عملکرد کنترل
سری 3241 برای کنترل دقیق جریان سیالات طراحی شده است. شیرهای کنترل اجزای ضروری در سیستمهای کنترل فرآیند هستند که امکان تنظیم نرخ جریان و سایر پارامترها را فراهم میکنند.
مواد بدنه
شیرهای کنترل اغلب از مواد مختلف ساخته میشوند تا با شرایط مختلف فرآیند، سازگاری داشته باشند. مواد متداول عبارتند از: فولاد ضدزنگ، فولاد کربن و آلیاژهای دیگر.
لوازم جانبی و آپشنها
شیرهای کنترل اغلب با لوازم جانبی و آپشنهای مختلفی مانند پوزیشنرها، سوئیچهای محدود و انواع مختلف نشانگر موقعیت سوپاپ عرضه میشوند.
ویژگیهای فنی شیر کنترلی پنوماتیک سامسون Samson سری 3241
- متشکل از شیر گلوب و محرک
- شامل فرستنده RFID با علامتگذاری منحصربهفرد مطابق DIN SPEC 91406
- تجهیزات جانبی
- صافی نوع 2 N
- صافی نوع 2 NI
- انتهاهای جوشکاریشده
- بستهبندی قابل تنظیم
- تقسیمکننده جریان یا تریم AC برای کاهش نویز
- عایق ضدضربه
- ژاکت گرمایشی
- صدا خفهکن
- اندازه: 1/2 اینچ تا 12 اینچ کلاس ANSI: 125 تا 300 Std.
- مواد: چدن، فولاد کربن، فولاد ضدزنگ، مونل، هاستلوی
- محدوده دما: 325 تا 842- درجه فارنهایت (196- تا 450 درجه سانتیگراد)
شیر کنترلی پنوماتیک سامسون Samson سری 3241 را میتوان با یک محرک پنوماتیک، الکتریکی، هیدرولیک یا الکتروهیدرولیک، مونتاژ کرد. این شیرها دارای چندین آپشن استاندارد مانند کاسه نمد فلزی، ژاکت حرارتی، تریم آببندی فلزی با کارایی بالا، تریم آببندی نرم و کاهش نویز میباشند.
این شیرهای کنترلی بر اساس اصل مونتاژ مدولار طراحی شدهاند و میتوانند به محرکهای SAMSON و لوازم جانبی مانند پوزیشنر، سوئیچ محدود و شیر برقی مجهز شوند.
اگر قصد خرید شیر کنترلی پنوماتیک سامسون Samson سری 3241 را دارید میتوانید این شیر را از همین صفحه خریداری نمایید. همچنین، اگر سوالی درباره محصول دارید، آن را با کارشناسان ما در میان بگذارید.
