برای درک کاربرد اکچویتور برقی آئوما AUMA باید بدانیم که فرآیندهای صنعتی بدون اتوماسیون و سیستم های اتوماسیون بدون اکچویتورها، معنا پیدا نمی کنند. اکچویتورهای برقی یکی از مهمترین انواع عملگر هستند که کاربرد وسیعی در سیستم های اتوماسیون دارند. در کارخانه های فناوری فرآیند، مایعات،گازها، بخارات و گرانول نیاز دارند که از خطوط لوله عبور کنند، شیرآلات صنعتی برای مهار یا آزادسازی مواد در لوله ها استفاده می شوند و نیاز است که برای تولید محصول جریان مواد به صورت باز و بست و یا درصدی از راه دورکنترل شود. عملگرهای برقی با بسته شدن بر روی انواع شیرها و تامین گشتاور مورد نیاز آنها، قابلیت عملکرد برقی شیرها را برای سیستم های اتوماسیون فراهم میکنند و آنها را تبدیل به شیر موتوری میکند.

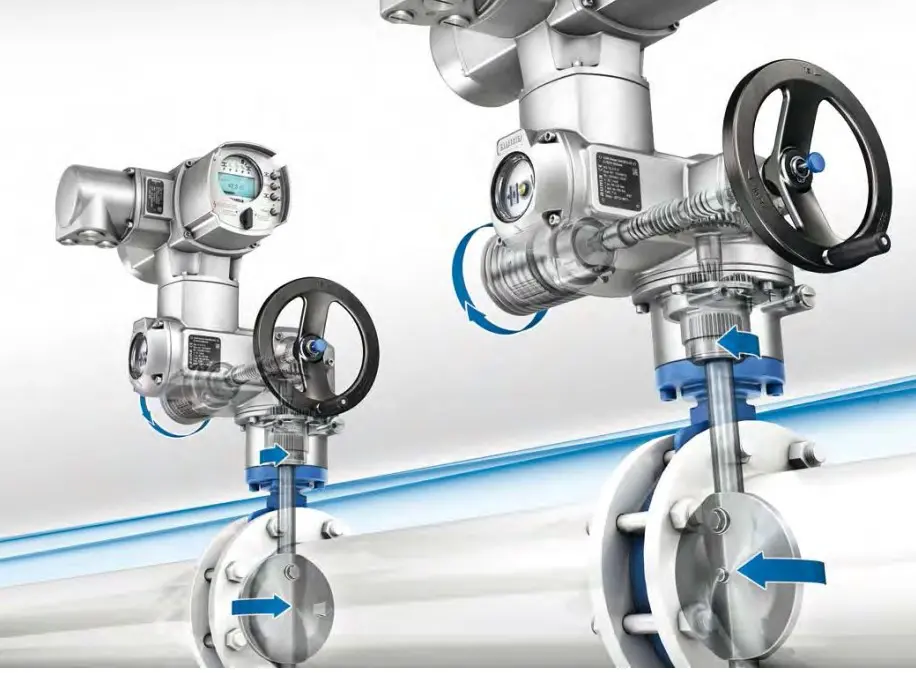

کمپانی آئوما AUMA واقع در کشور آلمان یکی از برترین و معتبرترین سازندگان اکچیتورهای برقی در سراسر دنیاست که انواع عملگرهای برقی را با بالاترین کیفیت و قابلیت تولید و عرضه میکند. اکچویتورهای برقی آیوما AUMA با مدلها و قابلیت های متنوعی از جمله اکچویتورهای برقی مولتی ترن برقی(چند دور) مناسب جهت شیرهای دروازه ای ، اکچیتورهای برقی پارت ترن (ربع گرد) مناسب جهت شیرهای پروانه ای و توپی،عملگرهای برقی خطی مناسب جهت شیرهای گلوب با چندین نوع گیربکس مختلف و انواع کنترل‌های محرک AUMA که هر کدام آنها دارای آپشن های بسیار متنوعی نیز هستند و برای کاربرد خاصی ساخته شده اند عرضه میشود.
اجزاء اکچویتور برقی آئوما AUMA
اجزاء یک عملگر برقی AUMA همانطور که در شکل نشان داده شده است به صورت زیر میباشد.
1- موتور
2- واحد کنترل
3- گیربکس
4- اتصال شیر
5- اهرم دستی
6- اتصال الکتریکال
مشخصات اکچویتور برقی آئوما AUMA سری SA و SAR
شیر ها مطابق با کاربرد مورد نیاز و طراحی آنها استفاده می شوند. استاندارد اکچیتور EN 15714-2 بین کاربرد آنها تمایز قائل می شود:کلاس A: وظیفه باز-بستن : عملگر باید شیر را در کل مسیر آن، از حالت کاملا باز به حالت کاملا بسته یا برعکس به حرکت درآوردکلاس B: وظیفه اینچنگ/ یا موقعیت: محرک باید گهگاهی شیر را به سمت هر موقعیت هدایت کند
(کاملا باز، متوسط و کاملا بسته)
کلاس C: وظیفه مدولاسیون یا تعدیل: اکچویتور باید به طور مکرر شیر را به سمت موقعیت کاملا باز و کاملا بسته هدایت کند
اکچویتور برقی آئوما AUMA سری SA برای کار در کلاس A و کلاس B و اکچویتور برقی آئوما AUMA سری SAR برای کار در کلاس C طراحی شده اند.
یک محرک پس از رسیدن به موقعیت های پایانی خاموش می شود. دو مکانیزم سوییچ خاموش، بسته به نوع شیر میتواند در دسترس باشد.
سوییچ موقعیت : که با رسیدن محرک به موقیعت انتهایی عمل میکند و آنرا خاموش میکند
سوییچ گشتاور: زمانی که بار بر روی موتور از یک حد از پیش تعیین شده بیشتر شود عمل میکند.
عملگرهای الکتریکی ائوما دارای سیستم حفاظت بار و حفاظت حرارتی نیز میباشند.
عملکرد کنترلی اکچویتور برقی آئوما AUMA میتواند به دو صورت باشد.
کنترل باز و بسته : این معمولی ترین نوع کنترل است.
کنترل نقطه تنظیم : کنترل موقعیت شیر با استفاده از فرمان سیگنال 4 تا 20 میلی آمپر که از کنترلر می آید.

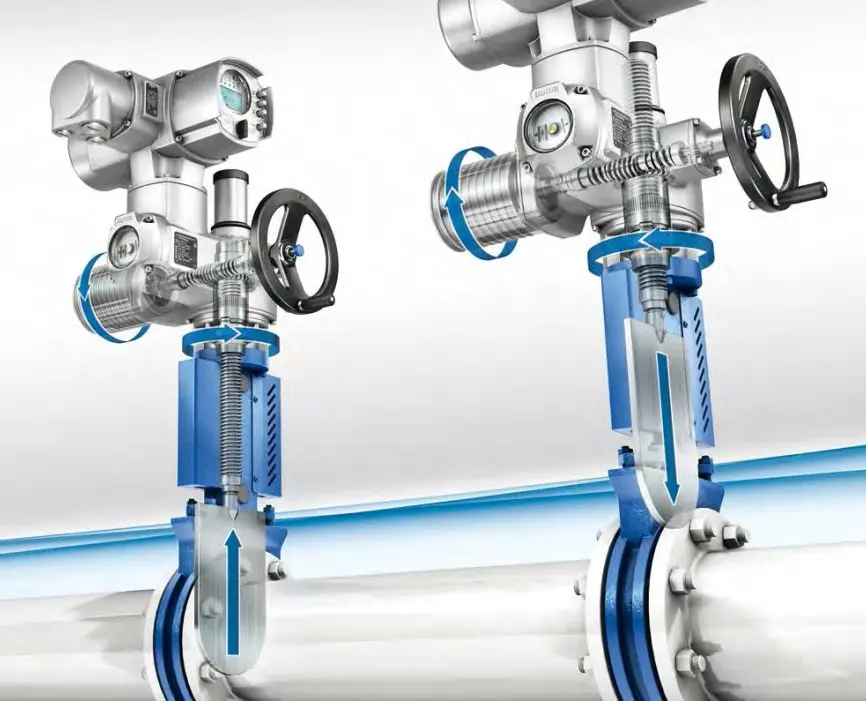

مطابق با استاندارد EN ISO 5210، یک اکچویتور مولتی ترن قادر است گشتاور لازم برای گردش حداقل یک دور برای شیر را اعمال کند. عملگر مولتی ترن الکتریکی ایوما سری SA ، برای انجام بیش از یک دور مورد استفاده قرار میگیرند. شیرهای دروازه ای، دارای میل سوپاپ بالارونده هستند که بر اساس چرخش چند دوره اکچویتور برقی مولتی ترن عمل میکنند.دامنه کاربرد با نصب گیربکس به محرک های چند دور SA AUMA به طور قابل توجهی افزایش می یابد. با استفاده ازیک محرک خطی LE و اکچویتور SA، یک حرکت خطی بدست می آوریم
با استفاده ازیک گیربکس اهرمی GF و اکچویتور SA، یک اکچویتور اهرمی بدست می آوریم
هنگام ترکیب با گیربکس های چند دور GST یا GK، یک محرک چند دور با گشتاور خروجی بالاتر به دست می آید.
کنترل یونیت یکی از اجزای عملگرهای برقی آیوما میباشد که بمنظور تخمین موقعیت شیر، تنظیم نقاط انتهایی آن، اندازه گیری میزان گشتاور و محافظت از شیر در این عملگرها تعبیه شده است. بخش موتور عملگرهای برقی آیوما از نوع سه فاز و تک فاز میباشد
ویژگی های عملگرهای برقی AUMA سری SA :
رنج گشتاور : 10… 32,000 Nm
سرعت های خروجی : 4… 180 Rpm
دارای لیمیت سوئیچ و سوئیچ های گشتاور
موتور های در دسترس: AC 3-ph AC, 1-ph AC and DC motors
دارای هندویل برای عملکرد دستی
ویژگی های عملگرهای برقی AUMA سری SAR :
رنج گشتاور : 15… 4,000 Nm
رنج گشتاور در حالت کنترلی 15… 1,600 Nm
سرعت های خروجی : 4… 90 Rpm
دارای لیمیت سوئیچ و سوئیچ های گشتاور
موتور های در دسترس: AC 3-ph AC, 1-ph AC
دارای هندویل برای عملکرد دستی
جدول محرک های الکتریکی سری -SAباز / بسته
| نوع | سرعت خروجی )دور بر دقیقه( |
حداکثر تعداد شروع عملکرد مجدد )در 1 ساعت( |
فلنج ISO 5210 |
فلنج DN 3210 |
|
SA 07.2 |
4 – 180 | 60 | F07 یا F10 | G0 |
| SA 07.6 | 4 – 180 | 60 | F07 یا F10 | G0 |
| SA 10.2 | 4 – 180 | 60 | F10 | G0 |
| SA 14.2 | 4 – 180 | 60 | F14 | G1/2 |
| SA 14.6 | 4 – 180 | 60 | F14 | G1/2 |
| SA 16.2 | 4 – 180 | 60 | F16 | G3 |
| SA 25.1 | 4 – 90 | 40 | F25 | G4 |
| SA 30.1 | 4 – 90 | 40 | F30 | G5 |
| SA 35.1 | 4 – 45 | 30 | F35 | G6 |
| SA 40.1 | 4 – 32 | 20 | F40 | G7 |
| SA 48.1 | 4 – 16 | 20 | F48 | _______ |
کاربرد عملگرهای(اکچویتورهای) برقی AUMAآئوما سری SA و SAR:
کاربرد شیر موتوری AUMAآئوما سریSAوSAR در تمام فرایندهای صنعتی از جمله:
تصفیه خانه ها ، کارخانجات ، نیروگاهها ی سوخت فسیلی و اتمی، پتروشیمی ها ، پالایشگاها، سیستم های تهویه مطبوع ، صنایع غذایی، صنایع معدنی فرایندهای هسته ای و خطوط انتقال سیال می باشد.
این اکچویتورها با قرارگیری بر روی انواع شیرهای دروازه ای، گلوب، پروانه ای و توپی، آنها را تبدبل به شیر موتوری میکنند که قابلیت کنترل مسیر جریان به صورت باز- بسته و نیز به صورت کنترل تدریجی را فراهم میکند.
انتخاب عملگرهای(اکچویتورهای) برقی AUMAآئوما سری SA و SAR:
پارامترهایی که برای تعیین یک اکچویتور AUMAآئوما سریSAوSAR مورد نیاز است، به شرح زیر است:
1- نوع شیر
2-گشتاور مورد نیاز
3- سایز شیر
4- نوع کنترل: تدریجی یا on-off بودن اکچویتور
فروش و قیمت عملگرهای(اکچویتورهای) برقی AUMAآئوما سری SA و SAR :
جهت خرید اکچویتور برقی AUMA و دریافت قیمت آن میتوانید با کارشناسان ما در کنترل با ما تماس بگیرید.
