شیر برقی گاز مشعل Kromschroder

معرفی شیر برقی گاز کروم شرودر (Kromschroder) – سری VG

شیر برقی گاز کروم شرودر سری VG از برند معتبر Kromschroder، ابزاری حرفه‌ای برای کنترل و ایمنی جریان گاز در سیستم‌های صنعتی و حرارتی است. در دو مدل تکضرب (Quick Opening) و تدریجی (Slow Opening)  عرضه می‌شوند که هرکدام برای کاربردهای خاص طراحی شده‌اند.

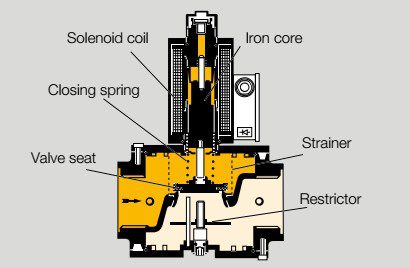

شیر تکضرب گاز کروم شرودر  Krom schroder- (VG..N)

شیر تکضرب کروم شرودر  به سرعت باز(0.5s) و بسته می‌شوند. با فعال شدن ولتاژ، میدان مغناطیسی ایجاد شده در سیم‌پیچ، هسته آهنی را جذب میکند، این عمل باعث جدا شدن صفحه شیر از نشیمنگاه شده و مسیر گاز به سرعت باز می‌شود. اما پس از قطع ولتاژ، فنر بسته‌کننده هسته را به جای اولیه خود برمی‌گرداند و مسیر گاز در کمتر از یک ثانیه کاملا بسته می‌شود.

این نوع برای سیستم‌هایی مناسب است که نیاز به پاسخ سریع دارند



.

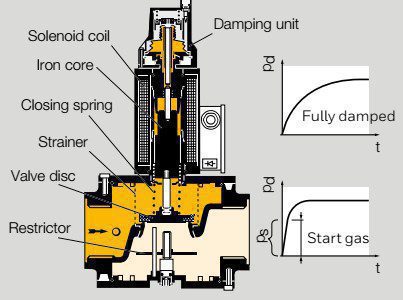

شیر تدریجی گاز کروم شرودر Krom schroder- (VG..L)

شیر تدریجی گاز کروم شرودر برای باز شدن کامل حدود 10 ثانیه زمان نیاز دارد. این شیر امکان تنظیم جریان گاز اولیه برای مطابقت با نیازهای سیستم‌های خاص را فراهم می‌ کند.

• ابتدا با یک حرکت سریع (Start Gas Rate) باز شده و سپس به صورت تدریجی و آهسته تا حالت کاملاً باز ادامه می‌یابد.
• تنظیم مقدار اولیه گاز (Start Gas Rate) با چرخاندن واحد دمپر (Damping Unit) امکان‌پذیر است و می‌توان آن را بین 0 تا 70 درصد جریان تنظیم کرد.
• تنظیم این مقدار به صورت دستی با چرخاندن واحد میرایی (Damping Unit) انجام می‌شود:
  • چرخش در جهت عقربه‌های ساعت: کاهش نرخ گاز اولیه.
  • چرخش در خلاف جهت عقربه‌های ساعت: افزایش نرخ گاز اولیه.

در مواردی که تست‌های نشتی (Tightness Control – TC) نیاز باشد، تنظیم گاز اولیه برای جلوگیری از ورود ناگهانی گاز با حجم زیاد اهمیت پیدا می‌کند.

• بسته شدن سریع: این شیرها بعد از قطع ولتاژ، در مدت زمان کمتر از 1 ثانیه بسته می‌شوند.

این نوع شیرها برای سیستم‌هایی که نیاز به کنترل دقیق‌تر جریان گاز دارند، مناسب است.





ویژگی‌های کلیدی شیر برقی گاز کروم شرودر(Kromschroder) – سری VG

اصلی ترین ویژگی برند کروم شرودر تولید شیرهایی با امنیت بالاست. جنس بدنه شیر از آلومینیوم مقاوم در برابر خوردگی ساخته شده است. قطعات داخلی هم مانند هسته و فنر از مواد بادوامی نظیر استیل تولید شده‌اند. علاوه بر ساختار، از نظر عملکردی نیز این شیرها مجهز به مکانیزم قطع اضطراری جریان هستند که در صورت قطع برق یا بروز مشکل، برای جلوگیری از نشتی مسیر گاز را بلافاصله مسدود می‌کنند. این عملکرد ایمن، اعتبار محصولات کروم شرودر را در بین شرکت های رقیب بالا برده و آن را به پرفروش ترین شیرهای گازی تبدیل کرده است.

شیرهای گازی سری VG می‌توانند در چرخه‌های مداوم و سنگین بدون کاهش عملکرد استفاده شوند. همچنین فیلتر داخلی شیر از تجمع ذرات و آلودگی در مسیر گاز جلوگیری می‌کند، که باعث افزایش ایمنی و طول عمر شیر می‌شود.

برای انتخاب شیر مناسب ابتدا باید  سایز شیر و نحوه اتصال آن و فشار ورودی را مشخص کنید، که جدول زیر می تواند به کاربران کمک کند:

مدل شیر	قطر اسمی (DN)	نوع اتصال	فشار ورودی (bar)	وزن (gr)
VG 6R	6	رزوه	0.36,0.5	400
VG 8R	8	رزوه	0.36,0.5,1.8	400
VG 10R	10	رزوه	0.1	450
VG 15/10R	15	رزوه	0.1,0.2,0.36,1.8	450
VG 20R	20	رزوه	0.2,0.36	2250
VG 25R	25	رزوه	0.2,0.36,1.8	2250
VG 40R	40	رزوه-فلنج	0.2,0.36,1.0	7100
VG 50F	50	رزوه-فلنج	0.36,1.0	12800
VG 65F	65	فلنج	0.2	16300



شیرهای گازی کروم شرودر سری VG دارای استانداردهای مهم بین المللی هستند. از آن جمله:

• استاندارد اروپایی EN 161:2011+A3:2013 مربوط به عملکرد شیرهای گازی که در تجهیزات ایمنی و کنترل استفاده می‌شوند.
• مقررات GAR 2016/426 اتحادیه اروپا مربوط به دستگاه‌های گازی و تجهیزات ایمنی
• RoHS II و RoHS III مقررات زیست محیطی اروپا که نشان دهنده استفاده از مواد غیرمضر برای انسان و طبیعت در ساخت این شیرهاست.
• UKCA تأییدیه بریتانیا منطبق بر مقررات ایمنی و عملکرد در بازار بریتانیا
• AGA Approved تاییدیه انجمن گاز استرالیا
• و چندین گواهینامه و اعتبارنامه بین المللی دیگر از مناطق مختلف جهان

کسب این استانداردها و گواهینامه ها نشان می دهد که این شیرها مطابق با استانداردهای سخت‌گیرانه طراحی و ساخته شده و تضمین عملکرد صحیح این شیرها در شرایط مختلف سنجش شده  و  امکان استفاده در بازارهای بین‌المللی برای آن فراهم است. .

• بسته به نوع سفارش، ولتاژ تغذیه می‌تواند به صورت220VAC یا 24 VDC باشد. محدوده دمای محیط نصب -20 تا 60 درجه سانتی‌گراد میباشد.







اصول نصب شیر برقی گاز کروم شرودر:

درنظر گرفتن نکاتی چند در نحوه نصب و نگهداری این شیرها، در طول عمر مفید شیر و بدست آوردن نتایج مطلوب موثر است.. این نکات شامل:

جهت نصب:

• شیرها باید در وضعیتی نصب شوند که عملگر الکتریکی (Solenoid Actuator) به صورت عمودی و در موقعیت بالایی باشد.
• نصب شیر در حالت افقی مجاز است، اما نباید وارونه (پایین به بالا) قرار گیرد.

فاصله از دیوار و اجسام:

حداقل فاصله 20 میلی‌متر از دیوار یا سایر سطوح حفظ شود تا از تماس مستقیم شیر با مصالح ساختمانی جلوگیری شود.

محافظت در برابر آلودگی:

• استفاده از فیلتر در مسیر ورودی سیستم برای جلوگیری از ورود ذرات و آلودگی به شیر توصیه می‌شود.
• از ورود براده‌ها یا مواد آب‌بندی به داخل شیر حین نصب جلوگیری کنید.

شرایط محیطی:

• شیرها نباید در فضای باز نصب شوند مگر اینکه به طور مناسب پوشانده شوند.



تنظیم نرخ گاز اولیه(در مدل تدریجی):

• قبل از نصب یا در حین راه‌اندازی، نرخ گاز اولیه با چرخاندن واحد میرایی (Damping Unit) تنظیم شود.
• این تنظیم در کارخانه انجام نشده و نیاز به تنظیم دستی براساس نیاز سیستم دارد.

زمان بین روشن و خاموش شدن(در مدل تدریجی):

برای عملکرد صحیح میرایی و باز شدن تدریجی، باید حداقل 20 ثانیه بین هر بار روشن و خاموش شدن شیر فاصله باشد.

باز و بسته شدن سریع(در مدل تکضرب):

• به دلیل باز شدن سریع (کمتر از 5 ثانیه) این مدل برای کاربردهایی مناسب است که تغییرات سریع جریان گاز مورد نیاز است.
• تنظیمات خاصی برای نرخ گاز اولیه وجود ندارد، اما باید از ورود شوک به سیستم جلوگیری شود.



اتصالات الکتریکی شیر برقی کروم شرودر:

اتصال الکتریکی باید مطابق با استاندارد EN 60204-1 انجام شود.

پین‌های اتصال:

• پین 1: خط N (-)
• پین 2: خط L1 (+)

 کاربردهای شیر برقی گاز کروم شرودر (Kromschroder) – سری VG

این شیرها برای گازهای مختلف از جمله گاز طبیعی، بیوگاز، LPG (پروپان و بوتان)، و حتی هیدروژن طراحی شده‌اند و همین گستردگی انواع گازهای مورد استفاده باعث می شود تا کاربردهایی همچون :

• مناسب برای سیستم‌های کنترل گاز صنعتی مانند کوره‌های فلزکاری، ذوب آلومینیوم، یا کوره‌های شاتل در صنایع سرامیک.
• ایده‌آل برای سیستم‌هایی که نیاز به کنترل دقیق جریان گاز دارند تا از تغییرات ناگهانی و ایجاد شوک جلوگیری شود.

شیر تکضرب: در فرآیندهایی که نیاز به تغییرات سریع و ناگهانی در جریان گاز دارند، مانند کوره‌های صنعتی.

شیر تدریجی: در سیستم‌هایی که کنترل دقیق شروع جریان یا کاهش ضربه در مسیر گاز مورد نیاز است، مثل سیستم‌های ایمنی یا تنظیم جریان.









مقایسه سری‌های مختلف شیرهای برقی گاز کروم شرودر Kromschroder

برند Kromschroder به عنوان یکی از پیشروان صنعت تجهیزات گازی، سری‌های متنوعی از شیرهای برقی گاز را برای کاربردهای مختلف ارائه می‌دهد که هر سری ویژگی‌ها و قابلیت‌های منحصربه‌فردی دارد که آن را برای شرایط خاص مناسب می‌کند. در ادامه، چند سری رایج این برند و تفاوت‌های آن‌ها با سری VG بررسی شده است:



سری شیر	ویژگی‌ها	تفاوت‌ها با سری VG
VG	طراحی شده برای کاربردهای صنعتی سنگین و ایمنی بالا.	دارای مدل‌های تک‌ضرب (VG..N) و تدریجی (VG..L). مناسب برای گازهای مختلف از جمله هیدروژن و بیوگاز.
VGBF	دارای تنظیمات پیشرفته برای محدود کردن جریان گاز.	مناسب برای فشارهای بالاتر (تا 6 بار) مناسب برای کاربردهای خاص‌تر مانند مشعل‌های پیشرفته.
VM	مدل‌های چندمرحله‌ای با کنترل دقیق‌تر جریان.	مناسب برای سیستم‌های پیچیده‌تر که نیاز به کنترل چند مرحله‌ای گاز دارند.
VGU	دارای واحد کنترل یکپارچه برای تنظیم دقیق گاز.	مناسب برای سیستم‌هایی که نیاز به کنترل خودکار جریان گاز دارند.
CK	طراحی ساده‌تر با عملکرد قطع و وصل سریع.	بیشتر برای سیستم‌های کوچک و کاربردهای ساده استفاده می‌شود.
VN	مناسب برای گازهای طبیعی و بیوگاز.	تمرکز بیشتر روی قابلیت اطمینان در کاربردهای استاندارد گازی.



جمع‌بندی تفاوت‌ها

• سری VG بیشتر برای سیستم‌های سنگین صنعتی و استفاده از گازهای متنوع مناسب است.
• دیگر سری‌ها مانند VGBF و VM قابلیت‌های خاصی مانند کنترل جریان چندمرحله‌ای یا تنظیمات محدودکننده پیشرفته دارند.
• برای پروژه‌های کوچک‌تر یا ساده‌تر، سری‌هایی مانند CK و VN انتخاب‌های بهتری هستند.

خرید شیر برقی گاز کروم شرودر (Kromschroder) – سری VG

جهت خرید شیر برقی گاز کروم شرودر (Kromschroder) – سری VG با توجه به توضیحات داده شده، نوع شیر خود را انتخاب کنید و از گزینه استعلام قیمت انلاین یا استعلام قیمت در واتساپ قیمت آنرا استعلام بگیرید و یا در صورت نیاز با کارشناسان کنترل با ما تماس بگیرید

معرفی شیر برقی گاز کروم شرودر (Kromschröder) – سری VG

شیر برقی گاز کروم شرودر سری VG از برند معتبر Kromschröder، ابزاری حرفه‌ای برای کنترل و ایمنی جریان گاز در سیستم‌های صنعتی و حرارتی است. این شیرها در دو مدل تک‌ضرب (Quick Opening) و تدریجی (Slow Opening) عرضه می‌شوند که هرکدام برای کاربردهای خاص طراحی شده‌اند.

ویژگی‌های کلیدی

• عملکرد ایمن و مطمئن: مجهز به مکانیزم قطع اضطراری برای جلوگیری از نشتی.
• طراحی مستحکم: ساخته‌شده از آلومینیوم با مقاومت بالا.
• چندمنظوره: مناسب برای گازهای طبیعی، بیوگاز، پروپان، بوتان و هیدروژن.
• قابلیت تنظیم: امکان محدود کردن دبی گاز در مدل‌های تدریجی.
• سرعت پاسخ‌دهی بالا:
  • مدل تک‌ضرب: باز شدن سریع در 0.5 ثانیه.
  • مدل تدریجی: باز شدن کامل در 10 ثانیه با قابلیت تنظیم دبی گاز اولیه.
• طول عمر بالا: مناسب برای استفاده در چرخه‌های کاری سنگین.

مشخصات فنی

ویژگی	مشخصات
انواع گاز پشتیبانی‌شده	گاز طبیعی، گاز شهری، LPG، بیوگاز، هیدروژن، هوای تمیز
زمان باز و بسته شدن	مدل تک‌ضرب: باز شدن 0.5 ثانیه / بسته شدن کمتر از 1 ثانیه
دمای کاری	-20 تا +60 درجه سانتی‌گراد
فشار ورودی	حداکثر: 1.8 بار (بسته به مدل)
ولتاژ تغذیه	24 ولت DC، 120 ولت AC یا 220/240 ولت AC
کلاس ایمنی	کلاس A مطابق با استاندارد EN 13611 و EN 161
جنس بدنه	آلومینیوم
درجه حفاظت	IP54
اتصالات	رزوه‌ای (Rp) مطابق با ISO 7-1 یا فلنج مطابق ISO 7005

نحوه عملکرد

• مدل تک‌ضرب (VG..N):
  با فعال شدن ولتاژ، میدان مغناطیسی ایجاد شده در سیم‌پیچ، هسته آهنی را جذب کرده و مسیر گاز باز می‌شود. پس از قطع ولتاژ، فنر بسته‌کننده هسته را به جای اولیه برمی‌گرداند و مسیر گاز بسته می‌شود.
• مدل تدریجی (VG..L):
  شیر ابتدا با باز شدن سریع گاز اولیه شروع به کار می‌کند و سپس به‌آرامی تا باز شدن کامل ادامه می‌دهد. میزان گاز اولیه را می‌توان بین 0 تا 70 درصد تنظیم کرد.

کاربردها

• صنایع متالورژی: کوره‌های آهنگری
• صنایع آلومینیوم: کوره‌های ذوب
• صنایع سرامیک: کوره‌های شاتل

نصب و نگهداری

• نصب عمودی: شیر باید در موقعیت عمودی نصب شود تا از عملکرد صحیح اطمینان حاصل شود.
• استفاده از فیلتر: برای جلوگیری از ورود ذرات آلاینده، نصب فیلتر قبل از شیر ضروری است.
• نگهداری دوره‌ای: بررسی و سرویس حداقل یک بار در سال توصیه می‌شود.

مزایای استفاده

1. کاهش هزینه‌های تعمیر و نگهداری.
2. افزایش ایمنی سیستم‌های گازی.
3. انعطاف‌پذیری بالا برای گازهای مختلف.
4. طراحی بادوام برای چرخه‌های کاری سنگین.



جدول سایز و نوع اتصال شیر برقی گاز کروم شرودر

مدل شیر	قطر اسمی (DN)	نوع اتصال	حداکثر فشار ورودی (بار)	وزن (گرم)
VG 6R	6	اتصال رزوه‌ای (Rp 1/8)	0.5	400
VG 8R	8	اتصال رزوه‌ای (Rp 1/4)	1.8	400
VG 10R	10	اتصال رزوه‌ای (Rp 3/8)	1.0	450
VG 15/10R	15	اتصال رزوه‌ای (Rp 1/2)	1.0	450
VG 20R	20	اتصال رزوه‌ای (Rp 3/4)	0.36	2250
VG 25R	25	اتصال رزوه‌ای (Rp 1)	0.36	2250
VG 40R	40	اتصال رزوه‌ای (Rp 1½)	1.0	7100
VG 50F	50	اتصال فلنجی (ISO 7005)	1.0	12800
VG 65F	65	اتصال فلنجی (ISO 7005)	0.2	16300



مشخصات

نوع شیر	ساونوئیدی تکضرب- سلونوئیدی تدریجی
سایز	DN 6,8,10,15,20,25,40,50,65
زمان باز و بسته شدن	مدل تک‌ضرب: باز شدن 0.5 ثانیه / بسته شدن کمتر از 1 ثانیه مدل تدریجی: باز شدن 10ثانیه/ بسته شدن کمتر از 1 ثانیه
دمای کاری	-20…60 ˚C
فشار ورودی	100 mbar 200mbar 360 mbar 500 mbar 1bar 1.8 bar  (بسته به مدل)
ولتاژ تغذیه	220VAC/24VDC
کلاس ایمنی	کلاس A مطابق با استاندارد EN 13611 و EN 161
جنس بدنه	آلومینیوم
درجه حفاظت	IP54
اتصالات	رزوه ای – فلنجی
کاربرد	گاز طبیعی، گاز شهری، LPG بیوگاز، هیدروژن، هوای تمیز
کشور سازنده

دانلود کاتالوگ

دانلود کاتالوگ شیر برقی گاز مشعل Kromschroder
