سطح سنج آلتراسونیک Endress+Hauser سری FMU40

نوع سنسور(ترانسمیتر) آلتراسونیک
فاصله اندازه گیری

 5 m  :مایع
2 m  :جامد

خروجی

4 – 20 mA

دمای فرایند

-40 … 80 °C

فشار فرایند

0.7 … 3 bar

کاربرد اندازه‌گیری سطح بدون تماس در سیالات، خمیرها، جامدات بالک  و اندازه‌گیری جریان در کانال‌های باز یا سرریز
WhatsApp استعلام قیمت از واتس‌اپ

توضیحات

سطح سنج آلتراسونیک Endress+Hauser  سری سنسور Prosonic M FMU40، پالس‌های اولتراسونیک را در جهت سطح محصول ارسال می‌کند، بازخورد پالس‌ها از سطح به سنسور برمی‌گردد. Prosonic M زمان t بین ارسال و دریافت پالس را اندازه‌گیری می‌کند. لول سنج FMU40 از زمان t (و سرعت صوت c) استفاده می‌کند تا فاصله D بین غشای حسگر و سطح محصول را محاسبه کند:
fmu
با تعریف ارتفاع خالی E، توسط کاربر برای سنسور، تجهیز می‌تواند سطح را به‌صورت زیر محاسبه کند:

fmu40 2

fmu40-pic
fmu40-pic

کار سطح سنج اندازه‌گیری مقدار D است که با مشخص‌کردن مقدار کامل مخزن E توسط کاربر برای لول سنج FMU40، پردازنده آن با کسر دو مقدار E از D، مقدار سطح مخزن که L هست را محاسبه می‌کند.

در صورت نیاز، سطح را می‌توان با استفاده از خطی‌سازی به متغیرهای دیگر تبدیل کرد:

• سطح L در هر واحد• حجم V در هر واحد• جریان Q در سرریزهای اندازه‌گیری یا کانال‌های باز در هر واحد

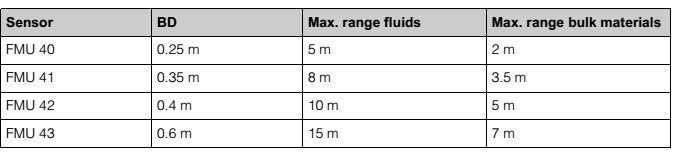

محاسبه سطح سنج

ویژگی‌های سطح سنج آلتراسونیک Endress+Hauser  سری FMU40

شرایط عملکرد شرایط عملکردی لول سنج سطح سنج آلتراسونیک Endress+Hauser  سری FMU40 به‌صورت زیر است:این مدل لول سنج برای مایعات می‌تواند تا ارتفاع 5 متر و برای جامدات تا ارتفاع 2 متر، سطح مخازن را اندازه گیری کنند.بازه دمای عملکردی فرایند و دمای نگهداری  80….40- سانتی گراد است. فشار عملکرد برای لول اولتراسونیک FMU40 0.7…3bar  است. سیگنال خروجی اصلی FMU40 به‌صورت جریان 20….4 میلی آمپر است و پروتکل های ارتباطی آن میتواند  PROFIBUS  PA ، HART، Fieldbus FOUNDATION  باشد.

دقت اندازه‌گیری این تجهیز 2mm± است.

رنج اندازه‌گیری FM U40:

محدوده اندازه‌گیری با برد سنسور محدود می‌شود. محدوده سنسور به نوبه خود وابسته است به شرایط عملیاتی. برای تخمین محدوده واقعی، به شرح زیر عمل کنید:

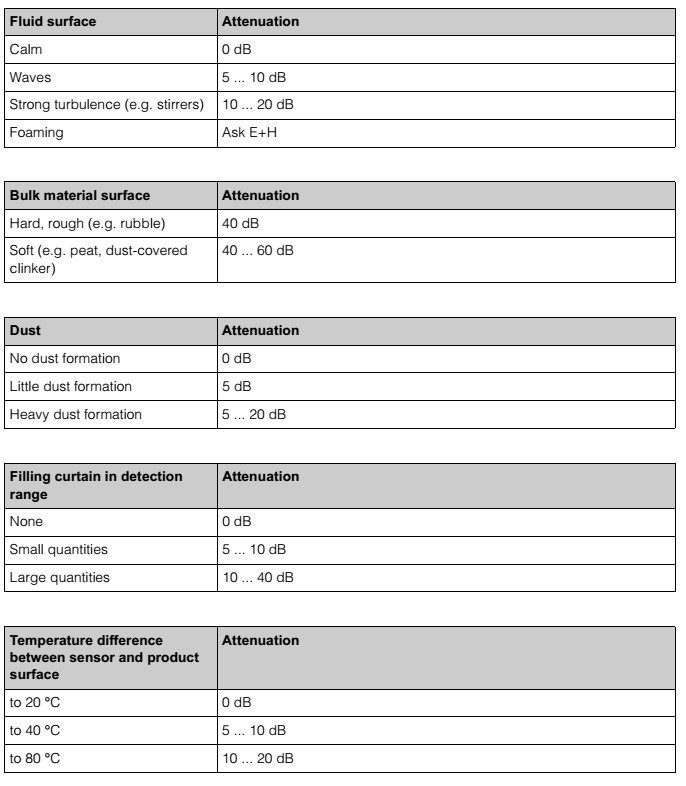

1- تعیین کنید کدام یک از تأثیرات نشان داده شده در جدول زیر، برای کاربرد شما وجود دارد.

2- مقادیر تضعیف کننده ها (Attenution)مربوط به سیستم خود را با هم جمع کنید.3- بعد از جمع مقادیر تضعیف کننده، از دیاگرام زیر جداول مقدار ارتفاع قابل اندازه گیری توسط سنسور را به دست آورید.

رنج اندازه‌گیری FM U40

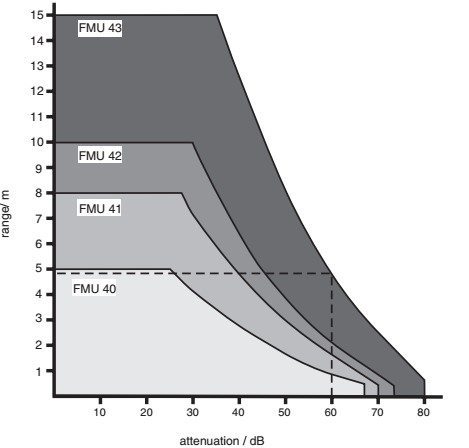

رنج اندازه‌گیری FM U40 - 2

نصب سطح سنج راداری آلتراسونیک Endress+Hauser  سری FMU40

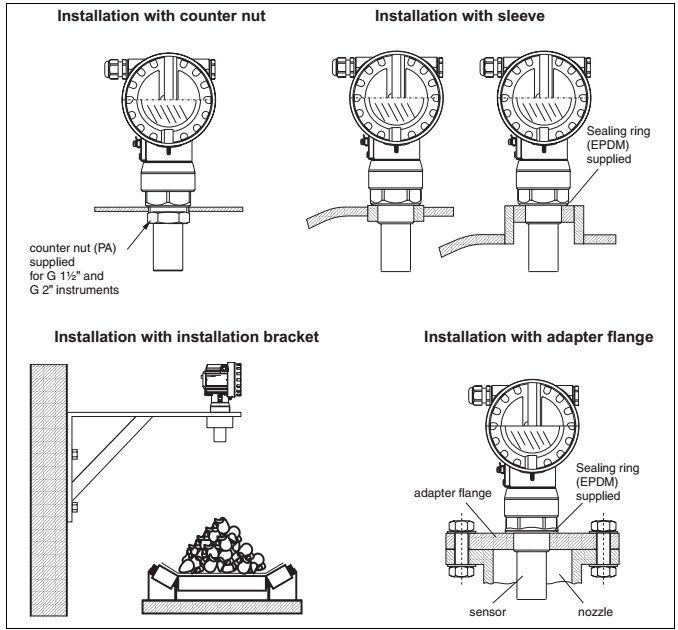

نصب سطح سنج آلتراسونیک

الزامات در هنگام نصب

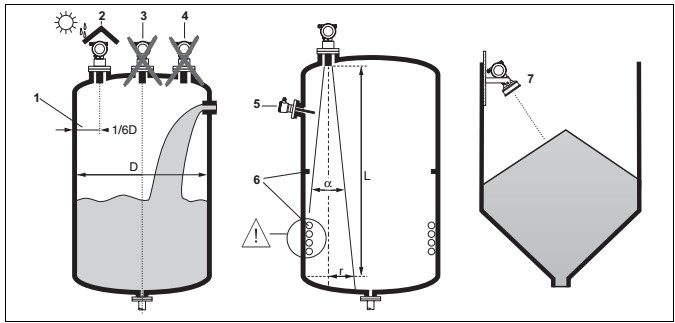

سنسور را در وسط مخزن نصب نکنید (3). توصیه می کنیم فاصله بین سنسور و دیواره مخزن (1) به اندازه 1/6 قطر مخزن باشد .- برای محافظت دستگاه از آفتاب مستقیم یا باران، یک پوشش محافظ توصیه می‌شود (نقطه 2).

– در بالای محل ریزش سیال به مخزن نیز نصب نشود. (نقطه 4)

– اطمینان حاصل کنید که تجهیزات (5) مانند سوییچ ها، سنسورهای دما و غیره در زاویه تابش α قرار ندارند

. به طور خاص، تجهیزات متقارن (6) مانند کویل های گرمایش،بافل ها و غیره می توانند بر اندازه گیری تأثیر بگذارند.

– سنسور را طوری تراز کنید که روی سطح محصول عمودی باشد (7).- هرگز دو دستگاه اندازه‌گیری اولتراسونیک را در یک مخزن نصب نکنید، زیرا این دو سیگنال ممکن است روی هر یکدیگر تأثیر بگذارند.

– برای تخمین پرتو اکو ارسالی و محدوده تشخیص آن، از زاویه تابش α dB 3 استفاده کنید.

الزامات در هنگام نصب

الزامات در هنگام نصب - 2

کاربرد سطح سنج آلتراسونیک Endress+Hauser  سری FMU40

سنسور Prosonic FMU40 برای اندازه‌گیری سطح بدون تماس در سیالات، خمیرها، مواد حجیم درشت و اندازه‌گیری جریان در کانال‌های باز یا سرریز مناسب است. فرستنده فشرده دوسیمه یا چهار سیمه را می‌توان برای سطح سنجی در مخازن ذخیره‌سازی، همزن، روی انبارها و تسمه‌نقاله استفاده کرد. با استفاده از توابع خطی‌سازی (تا 32 نقطه) می‌توان مقدار اندازه‌گیری شده را به پارامترهایی همچون واحد طول، حجم و سرعت جریان تبدیل کرد.

انتخاب سطح سنج آلتراسونیک Endress+Hauser  سری FMU40

برای انتخاب یک سطح سنج FMU40 مناسب موارد زیر را مشخص کنید:

1- نوع مواد – مایع یا جامد(نوع جامد)

2- دمای کاری فرآیند

3- فشار کاری فرآیند

4- ارتفاع اندازه گیری

5- محیط انفجاری یا غیر انفجاری

 تعمیر و کالیبراسیون سطح سنج آلتراسونیک Endress+Hauser  سری FMU40

تعمیر و کالیبراسیون انواع لول سنج‌های اولتراسونیک در مجموعه کنترل با ما (آراد کنترل) انجام می‌شود. در صورت نیاز به تعمیر و کالیبراسیون لول سنج خود، می‌توانید با کارشناسان مجموعه تماس بگیرید و لول متر خود را جهت تعمیرات و کالیبراسیون ارسال بفرمایید. کارشناسان ما پس از بررسی ایراد، برآورد هزینه و زمان و با هماهنگی نهایی با شما، اقدام به تعمیر و کالیبره تجهیز خواهند نمود.

مشخصات

مشخصات

نوع سنسور(ترانسمیتر) آلتراسونیک
فاصله اندازه گیری

 5 m  :مایع

 2 m  :جامد

خروجی

4 – 20 mA

دمای فرایند

-40 … 80 °C

فشار فرایند

0.7 … 3 bar

جنس مواد در تماس با سیال PVDF
دقت

+/- 2 mm or

+/- 0.2 % of set measuring range

IP 68
اتصال رزوه ای – 11/2″
کاربرد ندازه‌گیری سطح بدون تماس در سیالات، خمیرها، جامدات بالک  و اندازه‌گیری جریان در کانال‌های باز یا سرریز
ارتباطات HART (standard), 4…20mA
PROFIBUS PA
Foundation Fieldbus
دانلود کاتالوگ
