سطح سنج آلتراسونیک Endress+Hauser سری FMU42

نوع سنسور(ترانسمیتر) آلتراسونیک
فاصله اندازه گیری

10 m :مایع
5 m :جامد

خروجی

4 – 20 mA

دمای فرایند

-40 … 80 °C

فشار فرایند

0.7 … 3 bar

کاربرد اندازه‌گیری سطح بدون تماس در سیالات، خمیرها، جامدات بالک  و اندازه‌گیری جریان در کانال‌های باز یا سرریز
WhatsApp استعلام قیمت از واتس‌اپ

موجود

توضیحات

سطح سنج آلتراسونیکEndress+Hauser  سری سنسور  FMU42 Prosonic M ،پالس های اولتراسونیک را در جهت سطح محصول ارسال میکند، بازخورد پالسها از سطح به سنسور برمیگردد.. Prosonic M زمان t بین ارسال و دریافت پالس را اندازه گیری می کند.

لول سنج FMU42 از زمان t ( و سرعت صوت c) استفاده می کند تا فاصله D بین غشای حسگر و سطح محصول را محاسبه کند:

فرمول1

با تعریف ارتفاع خالی E، توسط کاربر برای سنسور، تجهیز میتواند سطح را به صورت زیر محاسبه کند:

فرمول 2

تصویر سطح سنج آلتراسونیکEndress+Hauser سری سنسور FMU42 Prosonic M محاسبه

کار سطح سنج اندازه گیری مقدار D است که با مشخص کردن مقدار کامل مخزن E توسط کاربر برای لول سنج FMU42، پردازنده آن با کسر دو مقدار E از D، مقدار سطح مخزن که L هست را محاسبه میکند.

فرمول3

در صورت نیاز، سطح را می توان با استفاده از خطی سازی به متغیرهای دیگر تبدیل کرد:

• سطح L در هر واحد

• حجم V در هر واحد

• جریان Q در سرریزهای اندازه گیری یا کانال های باز در هر واحد

جدول فرمول

ویژگی‌های سطح سنج آلتراسونیکEndress+Hauser  سری FMU42

شرایط عملکرد شرایط عملکردی لول سنج سطح سنج آلتراسونیکEndress+Hauser  سری FMU42 به صورت زیر میباشد:

این مدل لول سنج برای مایعات میتواند تا ارتفاع 10 متر و برای جامدات تا ارتفاع 5 متر، سطح مخازن را اندازه گیری کنند.بازه دمای عملکردی فرآیند و دمای نگهداری -40…80°C میباشد. فشار عملکرد برای لول اواتراسونیک FMU42معادل 0.7…3bar  میباشد سیگنال خروجی اصلی FMU42 به صورت جریان   4…20 میلی آمپر است و پروتکل های ارتباطی آن میتواند  PROFIBUS  PA ،HART،Fieldbus FOUNDATION باشد.

دقت اندازه گیری این تجهیز  4mm± میباشد.

رنج اندازه گیری FMU42:

محدوده اندازه گیری با برد سنسور محدود می شود. محدوده سنسور به نوبه خود وابسته است به شرایط عملیاتی. برای تخمین محدوده واقعی، به شرح زیر عمل کنید:

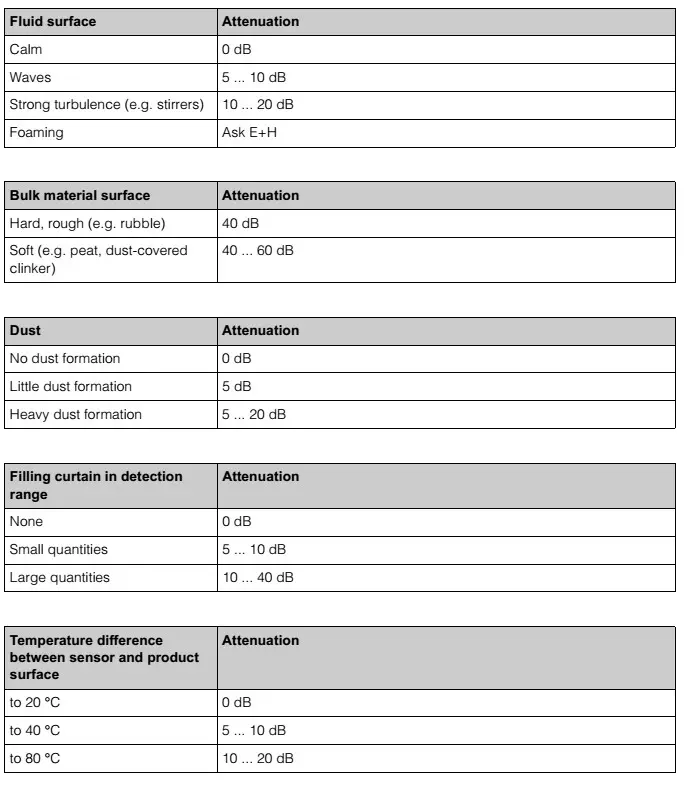

1- تعیین کنید کدام یک از تأثیرات نشان داده شده در جدول زیر، برای کاربرد شما وجود دارد.

2- مقادیر تضعیف کننده ها (Attenution)مربوط به سیستم خود را با هم جمع کنید.3- بعد از جمع مقادیر تضعیف کننده، از دیاگرام زیر جداول مقدار ارتفاع قابل اندازه گیری توسط سنسور را به دست آورید.

رنج اندازه گیری

رنج اندازه گیری 2

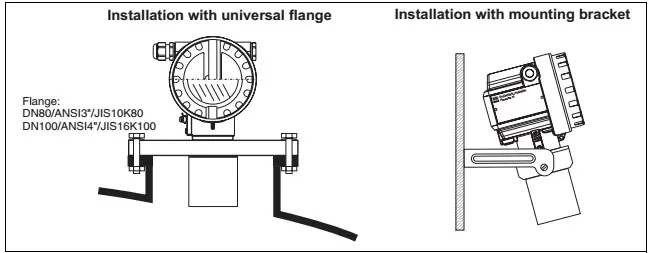

نصب سطح سنج آلتراسونیکEndress+Hauser  سری FMU42

نصب سطح سنج آلتراسونیکEndress+Hauser سری FMU42

الزامات در هنگام نصب‌‌

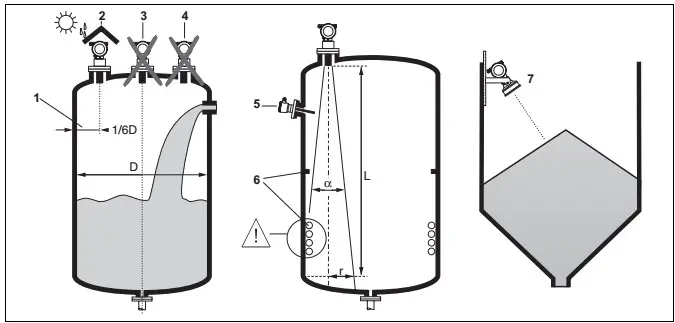

سنسور را در وسط مخزن نصب نکنید (3). توصیه می کنیم فاصله بین سنسور و دیواره مخزن (1) به اندازه 6/1 قطر مخزن باشد.

– برای محافظت دستگاه از آفتاب مستقیم یا باران، یک پوشش محافظ توصیه می شود(نقطه2).

– در بالای محل ریزش سیال به مخزن نیز نصب نشود.(نقطه4)

– اطمینان حاصل کنید که تجهیزات (5) مانند سوییچ ها، سنسورهای دما و غیره در زاویه تابش α قرار ندارند

. به طور خاص، تجهیزات متقارن (6) مانند کویل های گرمایش،بافل ها و غیره می توانند بر اندازه گیری تأثیر بگذارند.

– سنسور را طوری تراز کنید که روی سطح محصول عمودی باشد (7).

– هرگز دو دستگاه اندازه گیری اولتراسونیک را در یک مخزن نصب نکنید، زیرا این دو سیگنال ممکن است روی هر یکدیگر تأثیر بگذارند.

– برای تخمین پرتو اکو ارسالی و محدوده تشخیص آن، از زاویه تابش α dB 3 استفاده کنید.

الزامات در هنگام نصب

الزامات در هنگام نصب2

کاربرد سطح سنج آلتراسونیکEndress+Hauser  سری FMU42

سنسور Prosonic FMU42 برای اندازه‌گیری سطح بدون تماس در سیالات، خمیرها، مواد حجیم درشت و اندازه‌گیری جریان در کانال‌های باز یا سرریز مناسب است. فرستنده فشرده دو سیمه یا چهار سیمه را می توان برای سطح سنجی در مخازن ذخیره سازی، همزن، روی انبارها و تسمه نقاله استفاده کرد. با استفاده از توابع خطی سازی (تا 32 نقطه) میتوان مقدار اندازه گیری شده را به پارامترهایی همچون واحد طول، حجم  و سرعت جریان تبدیل کرد.

انتخاب سطح سنج آلتراسونیکEndress+Hauser  سری FMU42

برای انتخاب یک سطح سنج FMU42 مناسب موارد زیر را مشخص کنید:

1- نوع مواد – مایع یا جامد(نوع جامد)

2- دمای کاری فرآیند

3- فشار کاری فرآیند

4- ارتفاع اندازه گیری

5- محیط انفجاری یا غیر انفجاری

 تعمیر و کالیبراسیون سطح سنج آلتراسونیکEndress+Hauser  سری FMU42

تعمیر و کالیبراسیون انواع لول سنج های اوتراسونیک در مجموعه کنترل با ما (آراد کنترل) انجام میشود. در صورت نیاز به تعمیر و کالیبراسون لول سنج خود، میتوانید با کارشناسان مجموعه تماس بگیرید و لول متر خود را جهت تعمیرات و کالیبراسیون ارسال بفرمایید. کارشناسان ما پس از بررسی ایراد ، برآورد هزینه و زمان و با هماهنگی نهایی با شما، اقدام به تعمیر و کالیبره تجهیز خواهند نمود.

مشخصات

مشخصات

نوع سنسور(ترانسمیتر) آلتراسونیک
فاصله اندازه گیری

: 10 m  مایع
: 2.5 m  جامد

خروجی

4 – 20 mA

دمای فرایند

-40 … 80 °C

فشار فرایند

0.7 … 3 bar

جنس مواد در تماس با سیال PVDF
دقت

+/- 4 mm or

+/- 0.2 % of set measuring range

IP 68
اتصال فلنج
کاربرد ندازه‌گیری سطح بدون تماس در سیالات، خمیرها، جامدات بالک  و اندازه‌گیری جریان در کانال‌های باز یا سرریز
ارتباطات

HART (standard), 4…20mA
PROFIBUS PA
Foundation Fieldbus

دانلود کاتالوگ

دانلود کاتالوگ

دانلود کاتالوگ
