سطج سنج راداری VEGA – مدل VEGAPULSE 61

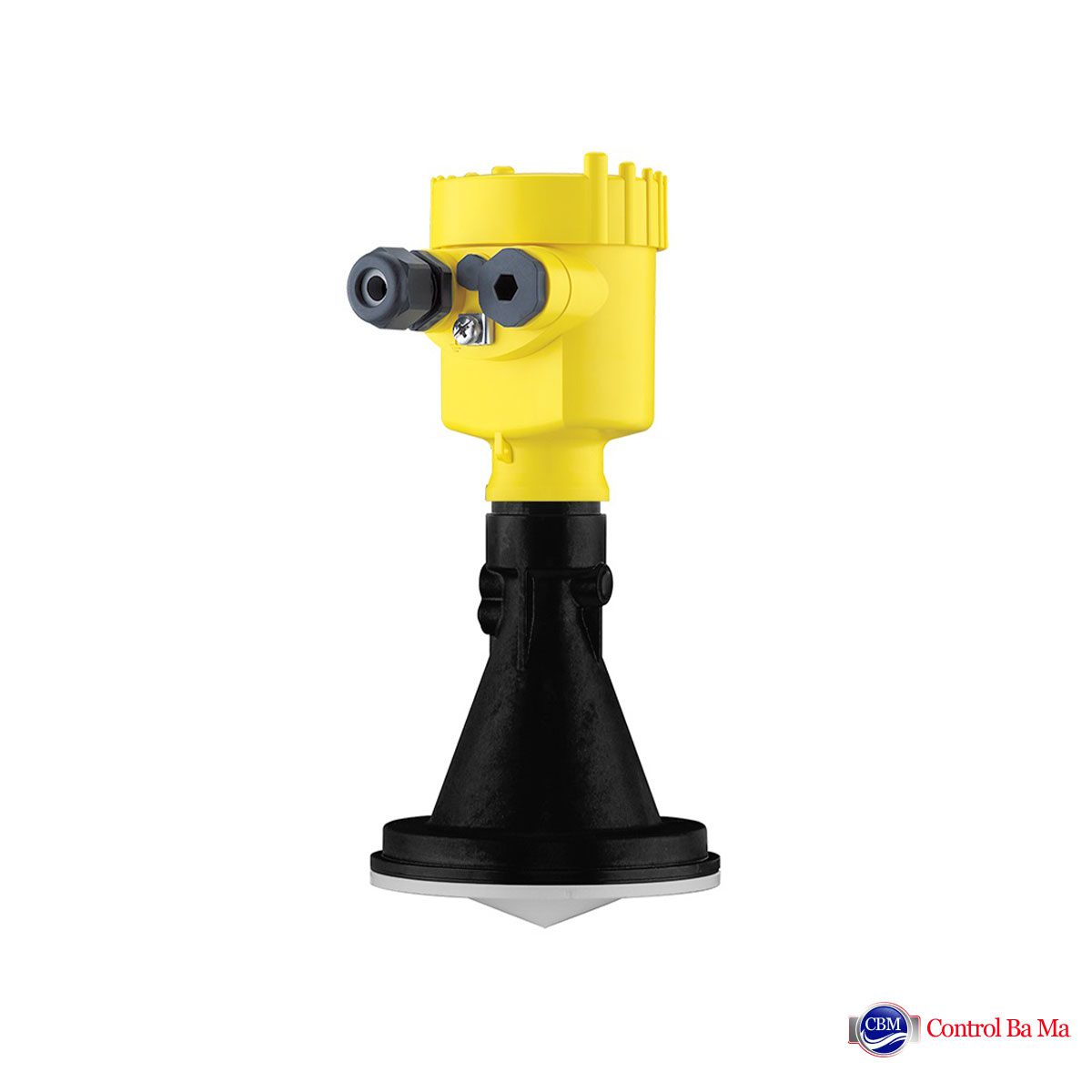

سنسور سطح‌سنج (لول سنج) راداری VEGAPULS 61

سنسور سطح سنج (لول سنج) راداری VEGAPULS 61 ساخت کمپانی مطرح وگا آلمان میباشد. این شرکت یکی از پیشگامان طراحی و تولید تجهیزات ابزار دقیق در دنیا است. سطح سنج  VEGAPULS 61  یک راه‌حلی اقتصادی، دقیق و بدون تماس برای اندازه‌گیری سطح مایعات تحت شرایط ساده فرآیندی است. با خروجی آنالوگ 4 تا 20 میلی‌آمپر و پشتیبانی از پروتکل HART، این دستگاه عملکردی بدون نیاز به نگهداری و عمر طولانی را تضمین می‌کند.

سطح سنج مدل VEGAPULS 61 از نوع سطح سنج های غیرتماسی است که  از تکنولوژی رادار RADAR  بهره می برد و برای سنجش مداوم سطح مایعات بکار می رود. عملکرد سنسور VEGAPULS 61 اینگونه است که با استفاده از پالس‌های مایکروویو بسیار کوتاه که توسط آنتن دستگاه ارسال و از سطح مایع بازتاب می‌شوند، زمان رفت ‌و‌برگشت سیگنال را محاسبه کرده و سطح مایع را به‌صورت دقیق اندازه‌گیری می‌کند.

ویژگی های سطح سنج(لول سنج) راداری vegapulse 61

دامنه اندازه‌گیری :

برد اندازه‌گیری این لول متر حداکثر تا 35 متر و دقت اندازه‌گیری تا  ±2 میلی‌متر می باشد. حداقل سطح مرده (Dead Zone) در این لول سنج به طراحی آنتن بستگی دارد که معمولاً فاصله بسیار کمی است

تغذیه و خروجی :

ولتاژ تغذیه این لول متر از   9.6 تا 36 ولت DC می باشد و خروجی آن هم سیگنال آنالوگ  4…20mA (دو سیمه) است. همچنین دارای پروتکل ارتباطی HART می باشد و در نسخه های سفارشی می توان از  Profibus PA، Foundation Fieldbus، Modbus  نیز بهره گرفت.

جنس مواد تشکیل دهنده :

جنس بدنه سطح سنج وگاپالس61 از پلاستیک، آلومینیوم یا استیل ضدزنگ (بسته به مدل تک‌کپه یا دوکپه Single/Double Chamber) تشکیل شده است. بخش های در تماس احتمالی با سیال از جنس PVDF یا PP هستند و جنس آب بندی (SEAL) هم از نوع FPM می باشد. این جنس مواد و آب بندی باعث شده تا درجه حفاظت این سطح سنج راداری VEGAPULS61  در فشار 1 بار (برای نسخه‌های خاص) تا  IP68باشد.

شرایط فرآیندی :

تحمل فشار و دمای فرآیندی برای لول سنج  vegapuls 61 بدین ترتیب است:

• فشار فرآیند: از -1 تا +3  بار معادل ( -100….300 Kpa یا  -14/5….43.5 psi)
• دمای فرآیند: -40…80 ^oc
• دمای محیط/ذخیره‌سازی:  -40…80 ^oc
• مقاومت در برابر رطوبت: بالا (با توجه به IP68 در برخی نسخه‌ها)

سایز و اتصالات :

طراحی باریک و جمع‌وجور این مدل، آن را برای نصب در فضاهای محدود بسیار مناسب کرده است. رزوه اتصال این سطح سنج  G1½ A  می باشد. همچنین قابلیت اتصال فلنچ  از DN 80 (3 اینچ) تا DN 100 (4 اینچ) با آداپتور وجود دارد. ابعاد فیزیکی سطح سنج راداری  VEGAPULS 61 برای  نسخه آنتن کپسوله شده (Encapsulated Antenna) بدین شرح است.

• قطر بدنه اصلی (بدون رزوه) 39 میلی‌متر
• طول بدنه از محل رزوه تا انتها: 170 میلی‌متر یا 300 میلی‌متر (بسته به مدل انتخابی)
• قطر بخش نصب (رزوه) G1½ A
• قطر بیرونی بخش رزوه‌ای: حدود 50 میلی‌متر (SW 50 mm)
• قطر کلی فلنج/پایه بیرونی (نسخه فلنج‌دار) 75 میلی‌متر یا 115 میلی‌متر
• ارتفاع رزوه تا مرکز الکترونیک 98 میلی‌متر
• ضخامت بخش بالایی (درپوش الکترونیکی) 20 میلی‌متر
• عمق آنتن از نوک تا رزوه حدود 43 میلی‌متر

وزن سنسور، بسته به جنس بدنه و نوع آنتن، بین 1 تا 2 کیلوگرم متغیر است (در کاتالوگ وزن دقیق ذکر نشده). این لول متر در دو نسخه تولید می‌شود: یکی با طول تقریبی 170 میلی‌متر و دیگری با آنتن بلندتر (300 میلی‌متر) برای کاربردهای خاص.

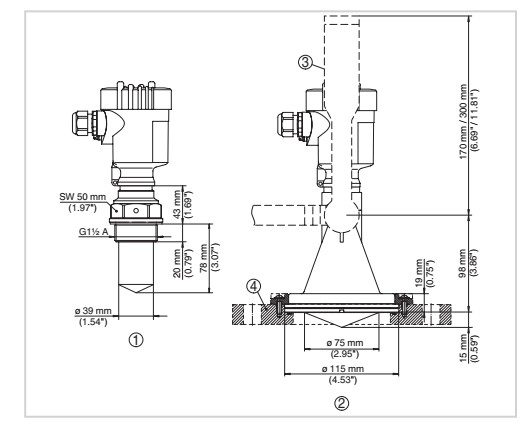

در تصویر شماتیک زیر ابعاد دستگاه در مدل های مختلف به تفصیل زیر توضیح داده شده است:

• عدد (1): نسخه آنتن کپسوله‌شده
• عدد (2): نسخه با آنتن قیفی پلاستیکی
• عدد (3): نصب با بند (mounting strap)
• عدد (4): نسخه با فلنج تطبیقیپ

تأییدیه‌ها و گواهینامه‌ها (Approvals):

این محصول دارای تاییدیه های ایمنی و گواهینامه های بین المللی برای آرامش خاطر کاربران است. از جمله :

• قابلیت SIL: قابل انتخاب تا سطح SIL2
• تاییدیه‌های ATEX، IEC  برای مناطق خطرناک و انفجاری
• تاییدیه‌های دریایی GL، ABS، LRS

مزایای و کاربردهای محصول  سطح سنج راداری vegapuls 61 :

مزایای یک سطح سنج راداری vegapuls 61 همچون: اندازه‌گیری بدون تماس و بدون نیاز به نگهداری، دقت بالا و عدم تأثیرپذیری از شرایط فرآیندی ، مناسب بودن برای مایعات در تانک‌ها، مخازن و خطوط فرآیند ساده، امکان نصب آسان در شرایط مختلف، مقاومت بالا در برابر شرایط محیطی سخت و… باعث شده تا کاربردهای متنوعی برای این لول متر ها تعریف شود.  از آن جمله است

• سطح‌سنجی در مخازن آب و مایعات صنعتی
• فرآیندهای ساده شیمیایی و غذایی
• صنایع دارویی و بهداشتی
• ایستگاه‌های پمپاژ و تصفیه‌خانه‌ها
• سیستم‌های مخزن‌داری در صنایع مختلف

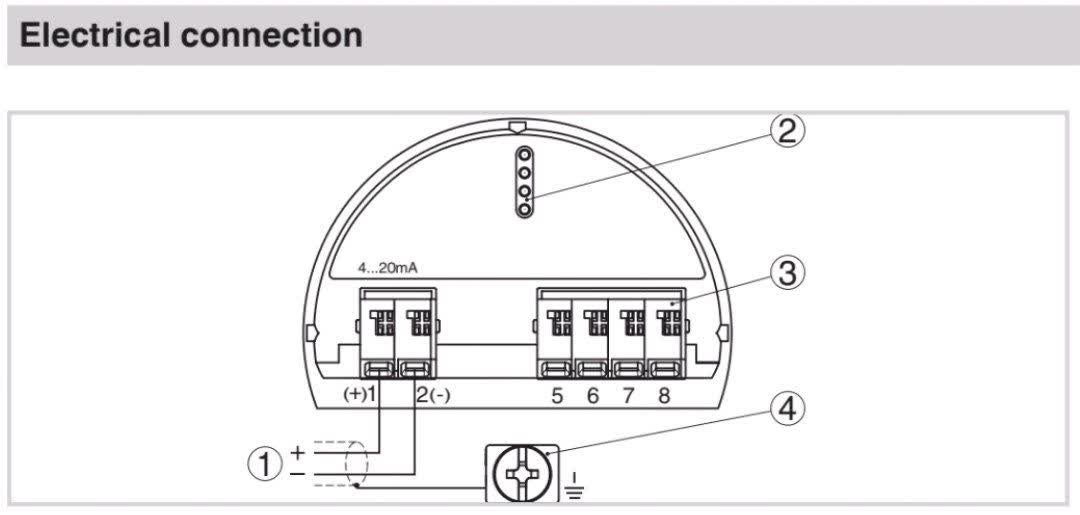

سیم‌ بندی سنسور راداری  VEGAPULS 61

این سنسور از نوع دو سیمه (Two-wire) است، یعنی تغذیه و سیگنال خروجی آن4 … 20 mA روی همان دو سیم مشترک هستند. اتصالات در ترمینال داخلی دستگاه عبارتند از :

• ترمینال 1:  تغذیه مثبت DC / خروجی سیگنال (4–20 mA)
• ترمینال 2:  تغذیه منفی (GND)

نحوه اتصال و سیمبندی با توجه به طرح شماتیک بالا:

⚠️ نکات مهم هنگام سیم‌ کشی:

• ولتاژ تغذیه باید بین 9.6 تا 36 ولت DC باشد.
• برای استفاده از ارتباط HART، از مقاومت لوپ 250 اهم در مسیر سیگنال استفاده شود.
• شیلد کابل (Screen) باید به ترمینال زمین (ترمینال 4) وصل شود تا از تداخل نویز جلوگیری شود.
• حتماً از کابل‌های با کیفیت و استاندارد در محیط‌های صنعتی استفاده شود، به‌خصوص در محیط‌های دارای نویز یا رطوبت بالا.
• پیکربندی اولیه و کالیبراسیون را می‌توان با ماژول PLICSCOM  یا نرم‌افزار PACTware + DTM انجام داد.
• پشتیبانی از HART Communicator  برای پیکربندی بدون نیاز به باز کردن بدنه دستگاه نیز وجود دارد.
