سطح سنج راداری گایددار Endress+Hauser سری FMP52یک سیستم اندازه گیری “رو به پایین” است که بر اساس زمان پرواز کار می کند و فاصله نقطه مرجع (اتصال فرآیند) تا محصول را اندازه گیری می کند. پالس های فرکانس بالا به یک پروب تزریق می شوند و در طول پروب هدایت می شوند. این روش همچنین به عنوان TDR (بازتاب سنجی حوزه زمان) شناخته می شود
کار سطح سنج اندازه گیری مقدار D است که با مشخص کردن مقدار کامل مخزن E توسط کاربر برای لول سنج FMP52، پردازنده آن با کسر دو مقدار E از D، مقدار سطح مخزن که L هست را محاسبه می‌‌کند.
در صورت نیاز، سطح را می توان با استفاده از خطی سازی به متغیرهای دیگر (حجم، جرم) تبدیل کرد.
ویژگی‌های سطح سنج راداری Endress+Hauser سری FMP52
شرایط عملکرد شرایط عملکردی لول سنج راداری Endress+Hauser سری FMP52 به صورت زیر میباشد: این مدل لول سنج را میتوان با دو نوع پراب عرضه کرد، میله ای، ریسمانی که هر کدام طول سنجش متفاوتی دارد. مدل میله ای تا 4 متر، مدل طنابی تا 45 متر امکان سنجش دارند. بازه دمای عملکردی فرآیند -50…200°C میباشد دمای نگهداری آنها -40…80°C است. فشار عملکرد برای لول راداری FMP52 مقدار -1…40bar می باشد. سیگنال خروجی اصلی FMP52 به صورت جریان 4…20mAاست و پروتکل های ارتباطی آن میتواند PROFIBUS PA ، HART، Fieldbus FOUNDATION باشد.
دقت اندازه گیری این تجهیز برای کلیه پروب ها 2mm± میباشد و فقط برای حالت پراب ریسمانی بزرگتر از 15 متر دقت اندازه گیری 10mm± میباشد.
نکات کلی در مورد انتخاب پروب:
پروب های میله ای معمولاً باید برای مایعات استفاده شوند. پروب های طنابی در مایعات برای محدوده اندازه گیری بزرگتر از 4 متر استفاده میشود و یا اگر فاصله از سقف اجازه نصب پروب های میله ای را نمی دهد و یا حمل پراب مشکل است، در این صورت هم از پروب های ریسمانی استفاده میشود.
پراب میله ای:
حداکثر طول پروب : 4m
جنس:
316L<PFA
پراب ریسمانی:
حداکثر طول پروب : 45m
جنس: 316L<PFA
رنج اندازه گیری FMP52:

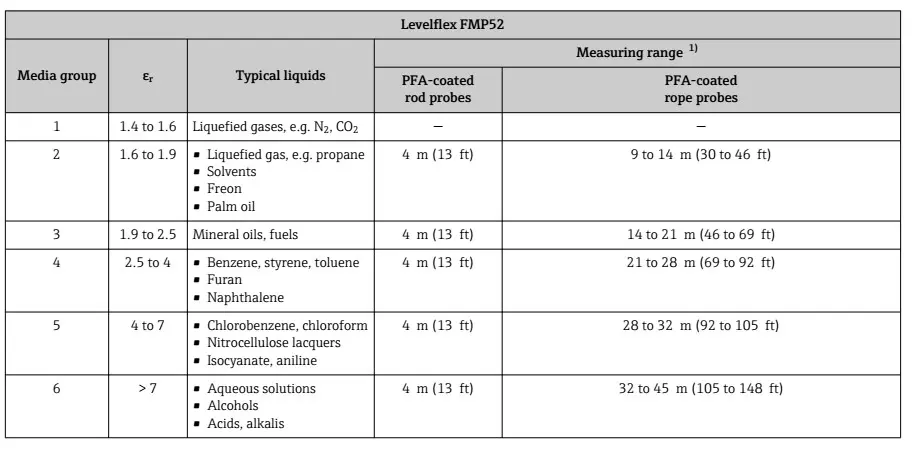

فاصله سنجش FMP52 به ثابت دی الکتریک سیال بستگی دارد.جدول زیر گروه های سیال را بر اساس ثابت الکتری DC(εr) و محدوده اندازه گیری احتمالی سنسور را به عنوان تابعی از گروه سیال نشان میدهد.
نصب سطح سنج راداری Endress+Hauser سری FMP52
الزامات فاصله در هنگام نصب
فاصله (A) بین دیواره مخزن و پروب های میله و طناب:
برای دیوارهای فلزی صاف: بیش از50 میلی متر
برای دیوارهای پلاستیکی: بیش از 300 میلی متر
برای دیوارهای بتنی: بیش از 500 میلی متر ، در غیر این صورت محدوده اندازه گیری مجاز ممکن است
کاهش یابد.
فاصله (B) بین پروب های میله و اتصالات داخلی: بیش از 300 میلی متر
هنگام استفاده از بیش از یک Levelflex:
حداقل فاصله بین محورهای حسگر: 100 میلی متر
فاصله (C) از انتهای پروب تا انتهای مخزن:
پروب طناب: > 150 میلی متر
پروب میله ای: > 10 میلی متر
– برای محافظت دستگاه از آفتاب مستقیم یا باران، یک پوشش محافظ (نقطه 1) توصیه می شود.
– در بالای محل ریزش سیال به مخزن نیز نصب نشود.(نقطه3)
– در ظروف فلزی، ترجیحاً پروب را در مرکز ظرف (2) نصب نکنید، زیرا این کار، منجر به افزایش اکوهای تداخلی می شود.(نقطه 2)
کاربرد لول سنج راداری پراب دارEndress+Hauser سری FMP52
Levelflex FMP52 برای اندازه‌گیری سطح در مایعات خورنده با پروب بدون شکاف با پوشش PFA مقاوم در برابر مواد شیمیایی ساخته شده است. تمام قطعات خیس شده مواد فهرست شده FDA هستند. سطح سنج رادار هدایت شونده(پراب دار) FMP52 حداکثر قابلیت اطمینان را حتی در صورت جابجایی سطح ارائه می دهد. Levelflex FMP52 برای اندازه گیری سطح مداوم مایعات، خمیرها و دوغاب ها و همچنین برای اندازه گیری رابط استفاده می شود. اندازه گیری تحت تأثیر تغییر محیط، تغییرات دما، پتوهای گاز یا بخار قرار نمی گیرد
انتخاب سطح سنج راداری پروبدار Endress+Hauser سری FMP52
برای انتخاب یک FMP52 مناسب موارد زیر را مشخص کنید:
1- نوع سیال و ثابت دی الکتریک آن
2- دمای کاری فرآیند
3- فشار کاری فرآیند
4- ارتفاع اندازه گیری
5- نوع و جنس پراب
تعمیر و کالیبراسیون سطح سنج راداری پروبدار FMP52
تعمیر و کالیبراسیون انواع سطح سنج های راداری در مجموعه کنترل با ما (آراد کنترل) انجام میشود. در صورت نیاز به تعمیر و کالیبراسون لول سنج خود، میتوانید با کارشناسان مجموعه تماس بگیرید و لول متر خود را جهت تعمیرات و کالیبراسیون ارسال بفرمایید. کارشناسان ما پس از بررسی ایراد ، برآورد هزینه و زمان و با هماهنگی نهایی با شما، اقدام به تعمیر و کالیبره تجهیز خواهند نمود.
