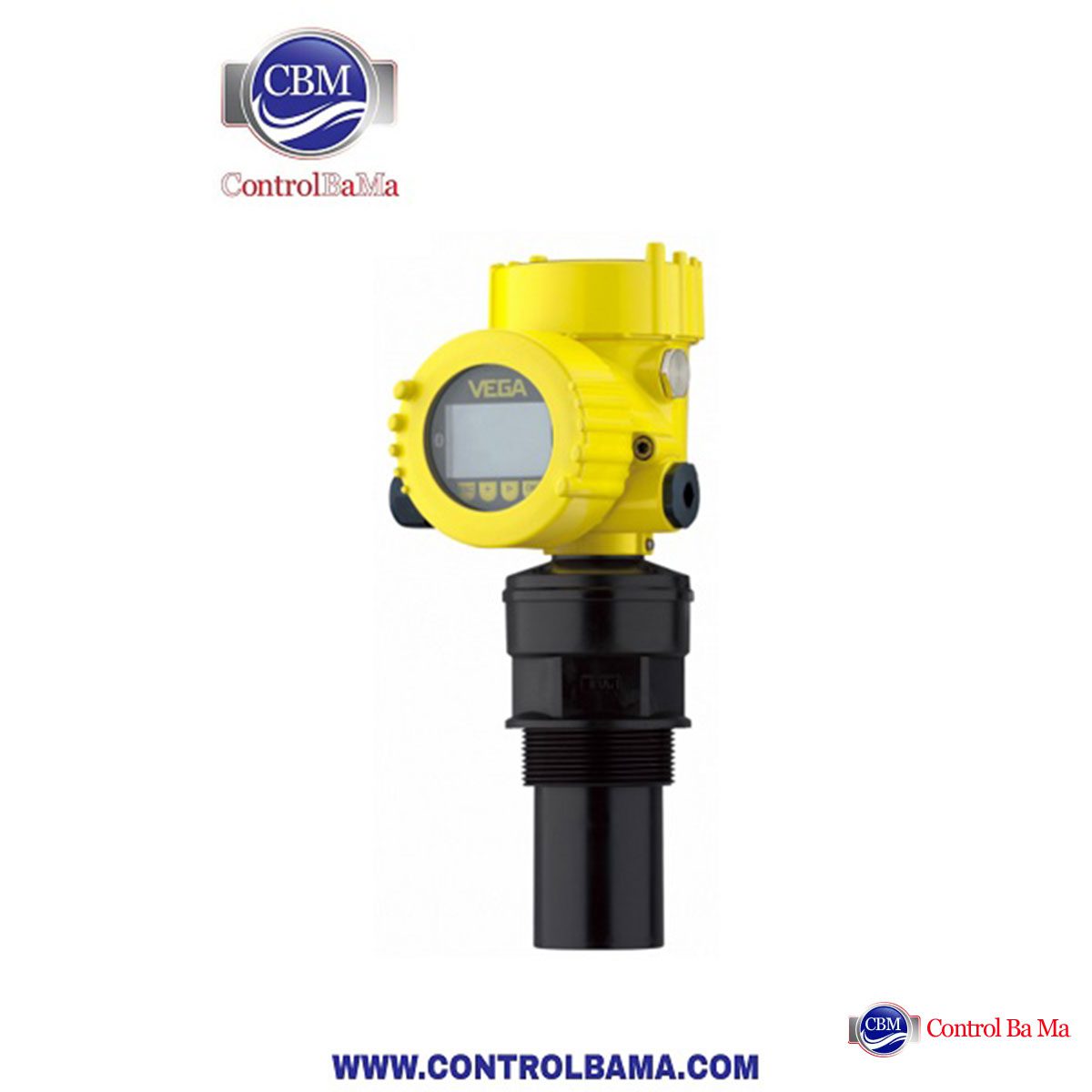

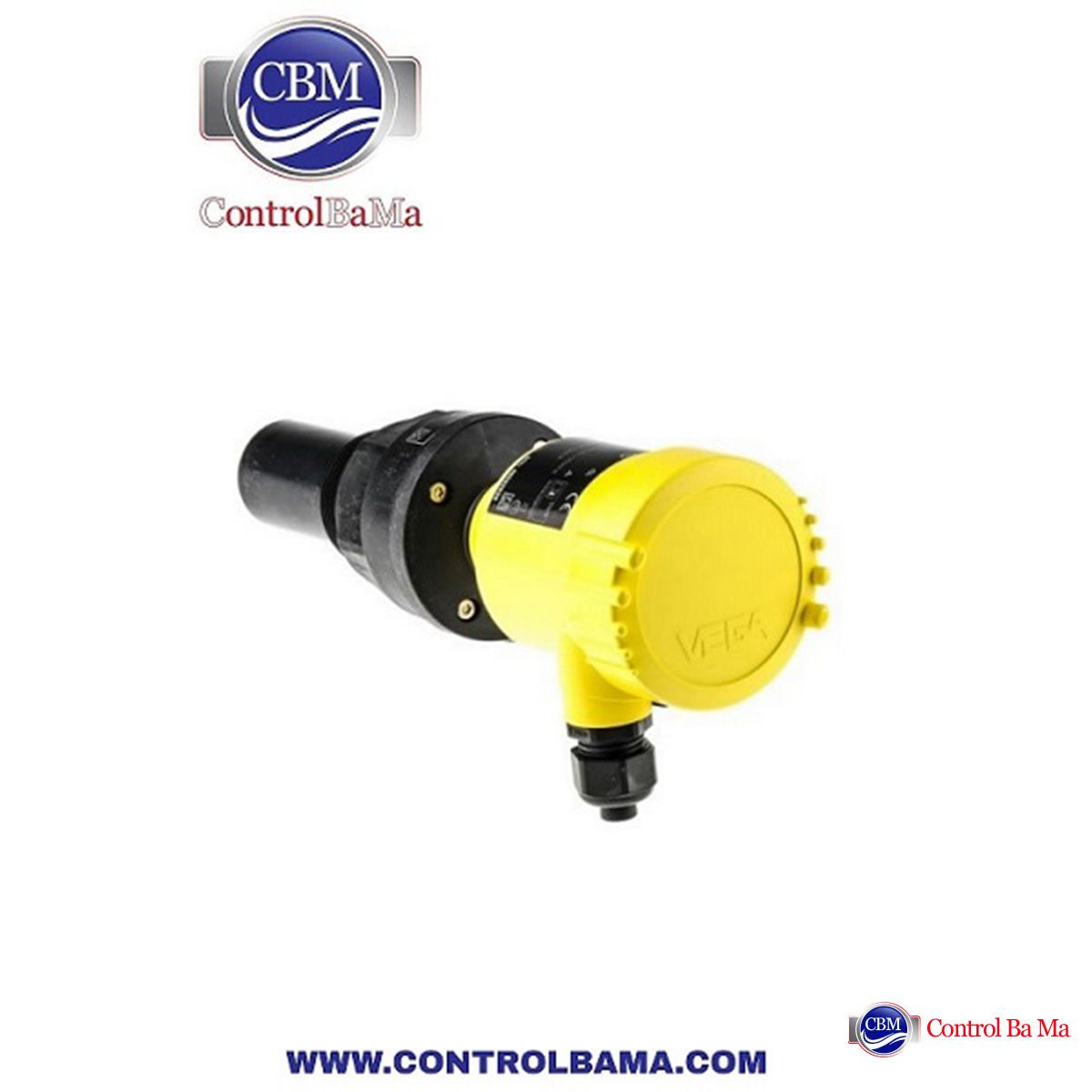

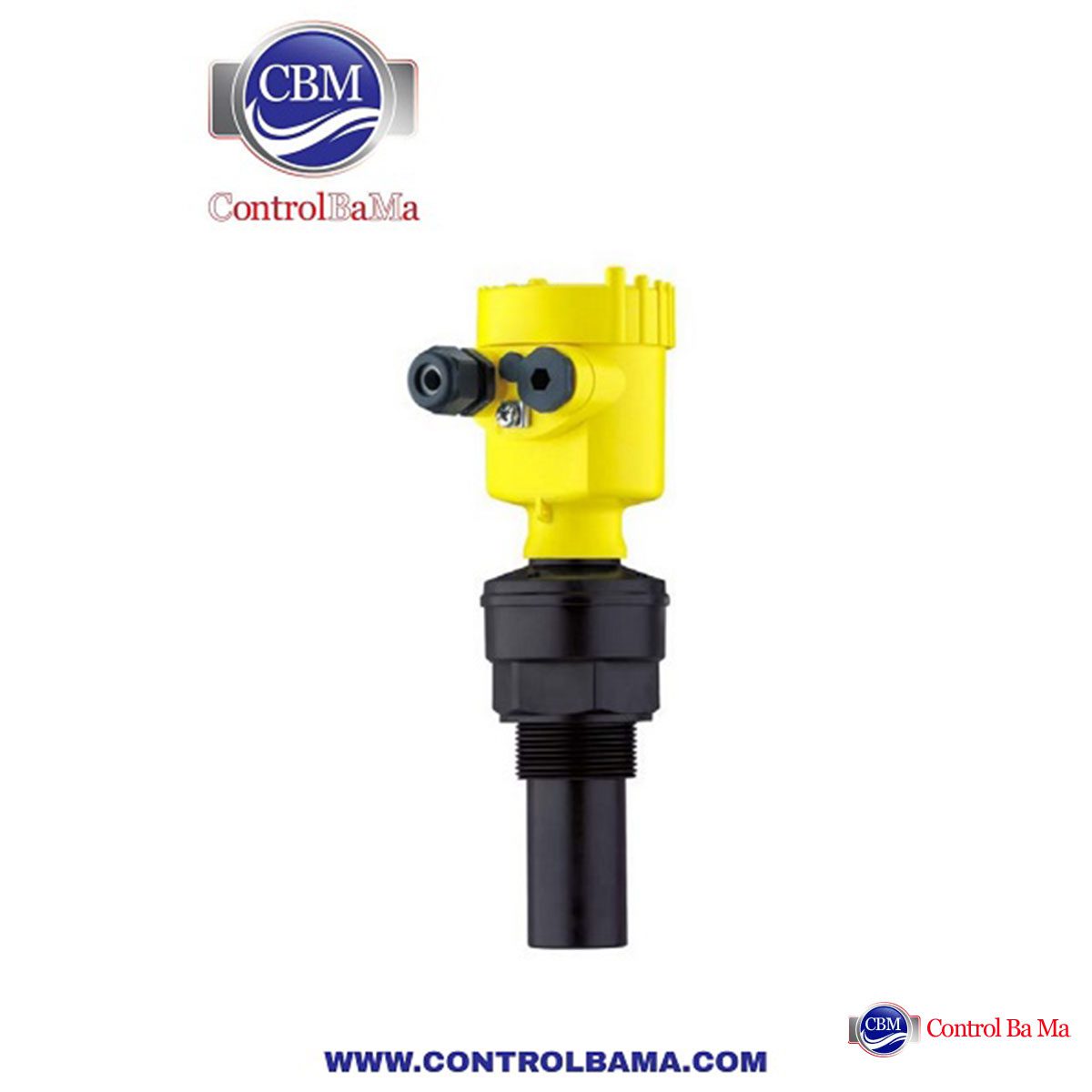

سطج سنج آلتراسونیک VEGA – سری VEGASON61

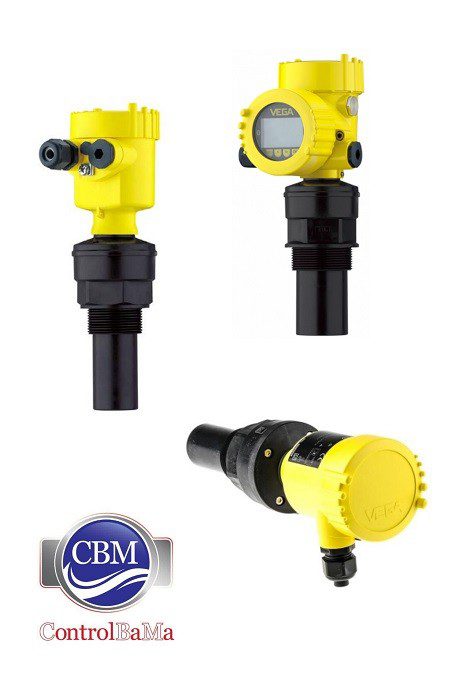

معرفی سطح سنج آلتراسونیکVEGA  سری VEGASON 61

سطح سنج (لول سنج) آلتراسونیکVEGASON 61 یکی از محصولات پیشرفته شرکت آلمانی وگا VEGA در حوزه سنجش سطح با تکنولوژی اولتراسونیک (ultrasonic level sensing) است. این دستگاه با طراحی مهندسی‌شده، ساختار مقاوم، و عملکرد مطمئن، برای اندازه‌گیری سطح در انواع مخازن و محیط‌های صنعتی طراحی شده است. برخلاف سنسورهای شناوری یا راداری، VEGASON 61  بدون تماس فیزیکی با ماده، با استفاده از امواج فراصوت، فاصله سطح تا سنسور را اندازه‌گیری می‌کند. این ویژگی، آن را برای استفاده در محیط‌های حساس، خورنده یا آلوده به بخار و یا کف ایده‌آل کرده و گزینه‌ای بسیار مناسب برای کاربردهای صنعتی، بهداشتی و عمومی در محیط‌های مختلف محسوب می‌شود.

مکانیزم عملکرد  سطح سنج آلتراسونیک VEGASON 61

این سطح‌سنج با ارسال پالس‌های صوتی با فرکانس 45 کیلوهرتز به سمت سطح ماده (مایع یا جامد فله‌ای) و دریافت پژواک برگشتی و سنجش زمان برگشت موج، فاصله تا سطح را محاسبه می‌کند. الگوریتم داخلی دستگاه با لحاظ فاکتورهایی مانند دما، شرایط محیطی و ساختار مخزن، مقدار سطح را با دقت بالا تخمین می‌زند. تکنولوژی Time-of-Flight در این سنسور باعث شده زمان پاسخ‌گویی بسیار سریع و قابلیت عملکرد در شرایط پیچیده فراهم شود.

ویژگی‌های سطح سنج آلتراسونیکVEGA  سری VEGASON 61

شرایط عملکردی لول سنج سطح سنج آلتراسونیک VEGASON 61 به صورت زیر میباشد:

این مدل لول سنج برای مایعات میتواند تا ارتفاع 5 متر و برای جامدات تا ارتفاع 2 متر، سطح مخازن را اندازه گیری کنند. فضای مرده (Dead zone)  در ابتدای فاصله اندازه گیری برای این سنسور 0.25m است.

بازه دمای عملکردی فرآیند و دمای نگهداری -40…80°C میباشد. فشار عملکرد برای لول سنج اولتراسونیک VEGASON61 مقدار 0.2…2bar  می باشدسیگنال خروجی اصلی VEGASON61 به صورت جریان   4…20mAاست و پروتکل ارتباطی آن  HART می باشد.

رزولوشن اندازه گیری این تجهیز 4mm±  با رزولوشن 1mm±  و زمان پاسخگویی سنسور 3 ثانیه است.

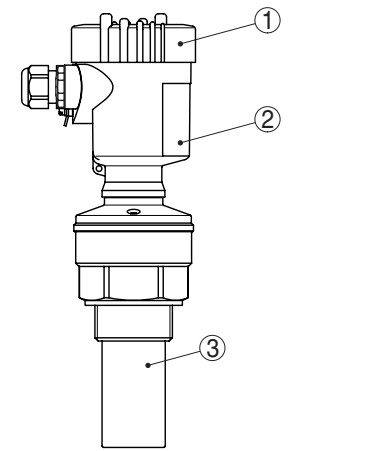

اجزاء سطح سنج وگا سری VEFASON61

VEGASON 61 شامل اجزای زیر است:

1.پوشش محفظه با PLICSCOM یکپارچه (اختیاری)

2 محفظه با قطعات الکترونیکی، که به صورت اختیاری با کانکتور دوشاخه موجود است

3 اتصالات فرآیندی با ترانسدیوسر

مزایای  لول سنج(سطح سنج) آلتراسونیک VEGASON 61

لول سنج آلتراسونیک VEGASON 61 دارای مزایایی است که آن را نسبت به محصولات مشابه موجود در بازار ممتاز می سازد. از مزایای آن می توان از موارد زیر نام برد:

✔ طراحی کامپکت و نصب آسان
✔ مقاوم در برابر خوردگی، رطوبت و شرایط محیطی سخت و طول عمر بالا
✔ بدون آلایندگی یا آسیب‌پذیری
✔ قابلیت عیب‌یابی و پیکربندی از راه دور با نرم‌افزار VEGA Tools
✔ عملکرد دقیق در محیط‌هایی با بخار، کف یا موج سطحی

کاربردهای لول سنج(سطح سنج) اولتراسونیک VEGASON 61

این سطح سنج اولتراسونیک وگا  VEGASON 61 کاربردهای فراوانی دارد از جمله این کاربردها میتوان به موارد زیر اشاره کرد :

• اندازه‌گیری سطح در مخازن آب، فاضلاب، مواد شیمیایی، مواد غذایی
• کنترل سطح در حوضچه‌ها، سیلوها، تانکرها و منابع باز
• کاربرد در صنایع نفت و گاز، پتروشیمی، آب و فاضلاب، غذایی و دارویی
• قابل استفاده در محیط‌های خورنده یا دارای شرایط سخت کاری

الزامات و محدودیت های نصبVEGASON 61

1. مکان نصب مناسب:

• نصب در جایی با دسترسی راحت برای کابل‌کشی، تعمیر و تنظیمات بعدی.
• در صورت امکان، نصب در مرکز مخازن مخروطی برای دستیابی به حداکثر دامنه اندازه‌گیری.

2. زاویه نصب:

سنسور باید کاملاً عمود بر سطح سیال یا جامد نصب شود تا بازتاب دقیق امواج التراسونیک انجام گیرد.

3. فاصله مناسب از دیواره‌ها و تجهیزات داخلی:
   • حداقل فاصله‌ی ۲۰۰ میلی‌متر از دیواره‌ها حفظ شود.
   • در صورت وجود اجزای داخلی مانند همزن، نردبان، مبدل حرارتی، یا تکیه‌گاه‌ها، از فیلتر سیگنال خطا استفاده شود.
4. پیشگیری از رطوبت و نفوذ آب:

• کابل‌ها به سمت پایین هدایت شوند تا آب چگالش یا باران وارد دستگاه نشود.
• گلند کابل به درستی محکم و متناسب با قطر کابل انتخاب شود.

5. الزامات محیطی:
   • نصب در محیط خشک، تمیز، بدون گرد و غبار و دور از تابش مستقیم خورشید یا شوک‌های مکانیکی.
   • رطوبت نسبی محیط بین 20 تا 85 درصد.
6. نیاز به ناحیه مرده (Dead Zone):

دستگاه دارای ناحیه‌ای نزدیک به ترانسدیوسر است که اندازه‌گیری در آن ممکن نیست. مقدار دقیق این ناحیه در بخش مشخصات فنی ذکر شده است و باید در طراحی لحاظ شود.

7. اندازه و طراحی نازل یا پایپ نصب:
   • حداقل ۱۰ میلی‌متر از ترانسدیوسر باید بیرون از نازل قرار گیرد.
   • لبه نازل باید صاف، بدون پلیسه و تا حد ممکن گرد باشد.
8. محدودیت در محیط‌هایی با فشار منفی یا خلأ:

فشارهای زیر 0.2- بار باعث تضعیف پالس‌ها و خطا در اندازه‌گیری می‌شود؛ در این موارد بهتر است از سنسور راداری استفاده شود.

9. عدم نصب بالای جریان ورودی یا در محل تشکیل کف:
   • تلاطم و تشکیل کف باعث اختلال در اندازه‌گیری می‌شود.
   • در صورت الزام به استفاده در چنین شرایطی، از لوله راهنما (Standpipe) استفاده شود.
10. در حضور باد یا آشفتگی شدید هوا:

در کاربردهای خارجی با جریان شدید هوا، نصب در لوله‌ی حفاظتی (Standpipe) یا استفاده از فناوری رادار توصیه می‌شود.

 محدودیت‌های مهم:

• نصب بالای جریان ورودی یا جریان شدید سیال = خطای زیاد
• فشار بسیار پایین یا خلأ = دقت پایین
• وجود کف سنگین یا امواج شدید = عملکرد ضعیف
• بازتاب از اجسام نزدیک (مثل همزن) = ایجاد سیگنال مزاحم
• عدم رعایت حداقل فاصله از دیواره یا سقف مخزن = تداخل اکو

آیا میتونم سنسور سطح التراسونیک وگا سری VEGASON 61رو بر روی یک لوله بای پس نصب کنم؟

سنسور آلتراسونیک VEGASON 61 را می‌توان در یک لوله بای‌پس (Bypass tube یا Standpipe) استفاده کرد، اما این کار الزامات و محدودیت‌های خاصی دارد که باید به دقت رعایت شود تا دقت و پایداری اندازه‌گیری حفظ شود.

• حداقل قطر داخلی توصیه‌شده: ۴۰ میلی‌متر
• در قطرهای کمتر از این مقدار، تضعیف امواج، بازتاب‌های ناخواسته و اکوهای خطا رخ می‌دهد.

لوله باید کاملاً عمود بر سطح مایع باشد

• لوله باید دارای ته بسته و کف صاف باشد
• لوله باید به‌صورت دائم تا پایین‌ترین نقطه پر از مایع باشد
• وجود سوراخ تهویه در بالای لوله
• عدم وجود جرم یا رسوب داخلی

شرایط مناسب استفاده از بای‌پس:

خرید سطح سنج وگا سری VEGASON 61

برای انتخاب مطمئن در سنجش سطح مایعات و جامدات، VEGASON 61 با فناوری آلتراسونیک، نصب آسان و خروجی HART، راه‌حل ایده‌آل شماست. جهت دریافت استعلام قیمت میتوانید درخواست خود را در واتزپ برای کنترل با ما ارسال کنید و یا در صور نیاز با کارشناسان کنترل با ما تماس بگیرید و مشاوره تخصصی دریافت کنید
