سطحسنج هیدرواستاتیک Flowtech (سری FTHT)

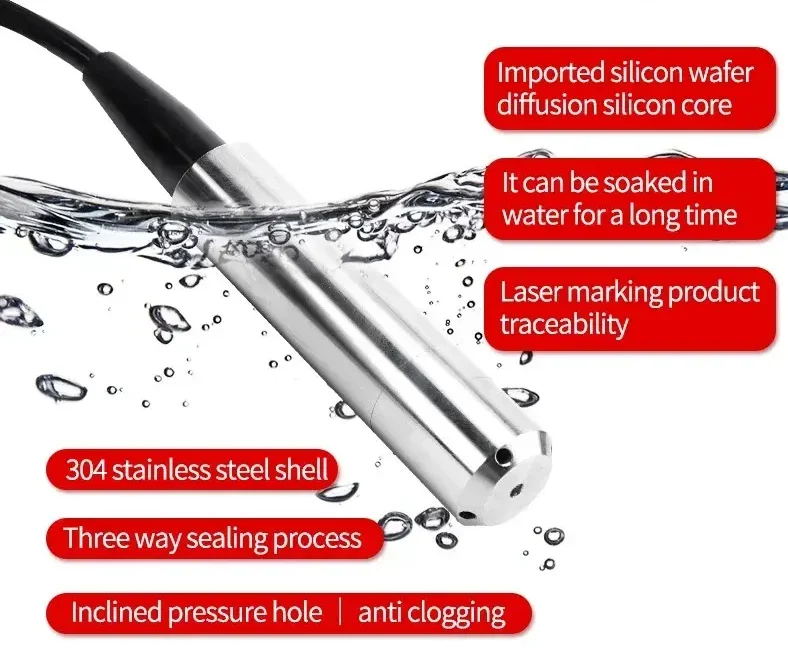

سطحسنج هیدرواستاتیک Flowtech سری FTHT یک ابزار دقیق صنعتی برای اندازهگیری پیوسته سطح سیالات است که با اندازهگیری فشار هیدرواستاتیکی ستون مایع، سطح را با دقت بالا محاسبه میکند. این تجهیز به دلیل طراحی مستغرق، بدنه تمام استنلس استیل، دقت بالا و حفاظت IP68 گزینهای ایدهآل برای محیطهای صنعتی، مخازن عمیق، چاهها و سیالات آلوده محسوب میشود
مکانیزم عملکرد سطحسنج هیدرواستاتیک Flowtech
اساس عملکرد این سطحسنج بر قانون فشار هیدرواستاتیک است:
با فرض ثابت بودن چگالی سیال، فشار اندازهگیریشده رابطهای خطی با سطح مایع دارد. این فشار توسط سنسور فشار سیلیکونی دیفیوز با دیافراگم ایزوله استنلس استیل دریافت شده و به سیگنال الکتریکی تبدیل میشود. سپس سیگنال پس از تقویت و جبرانسازی دمایی، به خروجی استاندارد صنعتیmA 4..20 تبدیل میگردد.
کالیبراسیون نقطه صفر و حساسیت با استفاده از لیزر تریمینگ و تست اتوماتیک کامپیوتری انجام شده که موجب پایداری بلندمدت، دقت بالا و حداقل دریفت دمایی میشود
مشخصات فنی لول سنج هیدرواستاتیک Flowtech
سطحسنج هیدرواستاتیک Flowtech سری FTHT یک ترانسمیتر اندازهگیری سطح بر اساس فشار هیدرواستاتیکی ستون سیال است که برای اندازهگیری پیوسته سطح مایعات طراحی شده است. محدوده اندازهگیری این تجهیز بهصورت سفارشی از 0 تا 5، 8، 10 و تا حداکثر 300 متر ستون آب قابل انتخاب میباشد. خروجی استاندارد دستگاه بهصورت 4 تا 20 میلیآمپر بوده و در صورت نیاز خروجیهای 0 تا 5 ولت، 0 تا 10 ولت و RS485 نیز قابل ارائه هستند. منبع تغذیه ترانسمیتر بهصورت پیشفرض 12 تا 36 ولت DC بوده و گزینههای 5 ولت و 3.6 ولت DC نیز در دسترس میباشند. دقت اندازهگیری دستگاه بسته به انتخاب مدل برابر با 0.5 درصد، 0.2 درصد یا 0.1 درصد از فولاسکیل بوده و پایداری بلندمدت آن ±0.2 درصد فولاسکیل در سال میباشد. دمای کاری ترانسمیتر در بازه 10- تا 50+ درجه سانتیگراد و محدوده جبرانسازی دمایی آن 10- تا 60+ درجه سانتیگراد است. درجه حفاظت بدنه IP68 بوده و تجهیز برای نصب مستغرق و کارکرد طولانیمدت در محیطهای مرطوب و زیر آب طراحی شده است. سنسور فشار مورد استفاده از نوع سیلیکونی دیفیوز با دیافراگم ایزوله استنلس استیل میباشد و بدنه دستگاه از استنلس استیل 304 ساخته شده که با انواع سیالات سازگار با این آلیاژ قابل استفاده است. حداکثر فشار قابل تحمل دستگاه برابر با 150 درصد فولاسکیل بوده و فرکانس پاسخدهی آن حداکثر 500 هرتز میباشد. این سطحسنج بهصورت ویژه برای اندازهگیری سطح آب در دمای محیط، مخازن، چاههای عمیق، سیالات گلآلود و کاربردهای صنعتی طراحی شده است.
مشخصات فیزیکی
سیمبندی
سیمبندی سطحسنجهای هیدرواستاتیک Flowtech بسته به نوع خروجی انجام میشود، اما در حالت استاندارد 4–20mA دو سیمه:
- سیم مثبت (+): تغذیه + خروجی جریان
- سیم منفی (–): مشترک تغذیه و سیگنال
الزامات و نکات نصب
برای عملکرد صحیح و افزایش طول عمر دستگاه، رعایت نکات زیر الزامی است:
- سنسور باید کاملاً عمودی و مستغرق نصب شود
- از تماس مستقیم با کف مخزن یا اجسام سخت جلوگیری گردد
- کابل سنسور تحت کشش یا پیچخوردگی قرار نگیرد
- در سیالات آلوده، از تمیز بودن سوراخهای ورودی فشار اطمینان حاصل شود
- کابل تهویه فشار اتمسفری (در صورت وجود) مسدود نشود
- از عبور کابل در کنار منابع نویز الکتریکی قوی اجتناب گردد
کاربردها ی لول سوییچ فشاری Flowtech
لول سنج هیدرواستاتیک Flowtech سری FTHT به طور گسترده در صنایع زیر استفاده میشود:
- اندازهگیری سطح چاههای عمیق
- تصفیهخانههای فاضلاب
- پایش سطح رودخانهها و منابع آبی
- مخازن آب و سیالات صنعتی
- اندازهگیری سطح سیالات گلآلود
- پروژههای انتقال آب
- سیستمهای آبیاری و صرفهجویی آب
