سطح سنج مغناطیسی ویکاWIKA(لول گیج مغناطیسی) سری BNA
سطح سنج مغناطیسی (لول گیج مغناطیسی) ویکا WIKA سری BNA ساخت کمپانی ویکا آلمان، یکی از برترین شرکت‌های ساخت تجهیزات ابزار دقیق دنیا میباشد. این سطح سنج مغناطیسی، تجهیز بسیار مناسب برای اندازه‌گیری و مشاهده ارتفاع سیالات در مخازن میباشد.
مکانیزم عملکرد سطح سنج مغناطیسی ویکاWIKA سری BNA

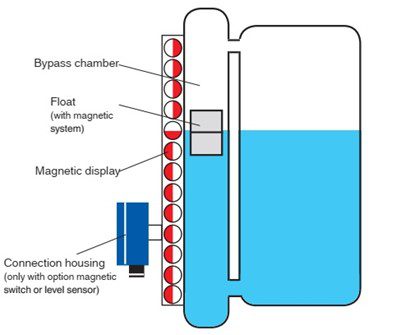

این سطح سنج شامل یک محفظه بای پس است که به مخزن اصلی که قرار است ارتفاع سیال در آن اندازه‌گیری شود متصل می‌شود. سیال از طریق این اتصال وارد لوله بای پس می‌شود. این اتصال از طریق یک فلنچ یا رزوه در بالا و پایین مخزن انجام می‌شود.
در داخل مخزن جانبی یک شناور قرار دارد که با سیال بالا و پایین می‌شود و با استفاده از یک میدان مغناطیسی، سیستم مغناطیسی متقارن شعاعی که در شناور قرار گرفته است، نمایشگر مغناطیسی متصل به خارج از محفظه بای پس و همچنین عناصر سوئیچینگ و اندازه گیری را فعال می کند (سیستم مغناطیسی از یک دیسک قطبی و آهنرباهای مختلف مونتاژ می شود.) این فعال سازی ،فلپ‌های فولادی رنگی که در محفظه کناری مخزن بای پس قرار دارد را تحت تاثیر قرار می‌دهد و پس از این تاثیر، عناصر نمایشگر داخل محفظه جانبی، ۱۸۰ درجه می‌چرخند تا کاربر متوجه ارتفاع سیال شود. این سطح سنج مغناطیسی می‌تواند مجهز به سوئیچ‌هایی شود که دارای خروجی رله باشند و در سیستم کنترلی بتوان نقاطی که سیال به آنها می‌رسد را تشخیص داد و یا دارای یک سنسور آنالوگ باشد که ارتفاع سیال را به صورت درصدی و با دقت بالا با استفاده از سیگنال ۴ تا ۲۰ میلی آمپر به سیستم کنترلی ارسال کند.
ویژگی ها و محدوده عملیاتی خرید سطح سنج
بدنه لول گیج مغناطیسی ویکا سری BNA از مواد مقاوم در برابر خوردگی ساخته شده است،از آلیاژ‌های استیل ۳۱۶، محدوده دمایی کاری -196 … +450 درجه سانتی گراد و محدوده فشار کاری -1…400 بار میباشد. و چگالی سیال باید بیش از 340 کیلوگرم بر متر مکعب باشد.
نصب ترانسمیتر های سطح و سوئیچ های مغناطیسی به عنوان یک انتخاب امکان پذیر و قابل افزودن است
ویژگی های خاص برای تصمیم گیری در خرید سطح سنج مغناطیسی
- نشان دادن سطح متناسب با ارتفاع
- طراحی منحصر به فرد و مواد مقاوم در برابر خوردگی
- اندازه گیری مستمر سطوح، مستقل از تغییرات فیزیکی و شیمیایی محیط ها مانند: کف، رسانایی، ثابت دی الکتریک، بخارات، تشکیل حباب، اثرات جوش
- جداسازی بدون فشار و گاز بین اندازه گیری و اتاق نمایش
کاربرد
صنایع شیمیایی، پتروشیمی، استخراج نفت و گاز طبیعی (در داخل و خارج از ساحل)، کشتی سازی، ماشین سازی، تجهیزات تولید برق، نیروگاه ها، تصفیه آب فرآیندی و آب آشامیدنی، صنایع غذایی، صنایع دارویی
جهت دریافت مشاوره و اطلاعات بیشتر، لطفا با کارشناسان فروش ما در کنترل باما در تماس باشید.
