سنسور فشار (ترانسمیتر فشار)

سنسور (ترانسمیتر) فشار

سنسور(ترانسمیتر) فشار یکی از تجهیزات بسیار مهم در ابزار دقیق صنعتی است که برای اندازه‌گیری فشار گازها و مایعات به کار می‌رود. پارامتر فشار یکی از مهمترین پارامتر ها در صنعت و تاسیسات است که برای اهداف مختلفی باید اندازه گیری و کنترل شود. سنسور  یا ترانسمیتر فشار را شاید بتوان به همراه سنسور دما پرکاربرد ترین سنسور های ممکن در صنایع گوناگون نامید.این سنسور وسیله ای جهت اندازه گیری فشار سیالات مختلف تراکم ناپذیر و تراکم پذیر با ویژگی ها و فشار های مختلف جهت کاربرد های گوناگون.

سنسور (ترانسمیتر) فشار چیست؟

ترانسمیتر فشار نیروی حاصل از فشار را دریافت کرده و آن را به یک سیگنال الکتریکی قابل اندازه‌گیری تبدیل می‌کند. سنسورهای فشار به شکل گسترده در صنایعی مانند نفت و گاز، شیمیایی، خودروسازی، پزشکی و سیستم‌های هیدرولیک و پنوماتیک استفاده می‌شوند. انتخاب درست سنسور فشار اهمیت زیادی دارد زیرا استفاده از نوع نامناسب در کاربردهای حساس می‌تواند به خطاهای اندازه‌گیری یا حتی خسارات جبران‌ناپذیر منجر شود. در این جا به معرفی انواع سنسورهای فشار، فاکتورهای مهم در انتخاب، فناوری‌ها و نوآوری‌های جدید، مقایسه برندهای مطرح و در پایان پاسخ به پرسش‌های متداول در مورد سنسور فشار خواهیم پرداخت تا جهت انتخاب و خرید سنسور فشار مناسب راهنمای شما باشد.

سنسور یا ترانسمیتر فشار چگونه کار میکند ؟

ترانسمیتر فشار (Pressure Transmitter) یکی از کلیدی‌ترین تجهیزات در سیستم‌های کنترل و اتوماسیون صنعتی است که برای اندازه‌گیری و انتقال مقدار دقیق فشار سیالات (مایعات یا گازها) به کار می‌رود. این دستگاه نقش حیاتی در مانیتورینگ، کنترل فرآیند و افزایش ایمنی در صنایع مختلف ایفا می‌کند؛ از نیروگاه‌ها و پتروشیمی گرفته تا صنایع غذایی و دارویی.

اساس عملکرد ترانسمیتر فشار

ترانسمیتر فشار در اصل از سه بخش اصلی تشکیل شده است:

1. سنسور اولیه (سنسور فشار)
   این بخش وظیفه دارد فشار واردشده از سوی سیال را شناسایی کند. رایج‌ترین نوع سنسور، سنسورهای پیزوالکتریک یا خازنی هستند که با اعمال فشار، تغییرات مکانیکی یا الکتریکی خاصی را در ساختار خود تجربه می‌کنند.
2. مبدل (ترانسدیوسر)
   تغییرات فیزیکی به‌دست‌آمده از سنسور، ابتدا به یک سیگنال الکتریکی (معمولاً ولتاژ یا جریان) تبدیل می‌شوند. این سیگنال ضعیف، نیاز به تقویت و اصلاح دارد.
3. مدار پردازش و انتقال سیگنال
   در این مرحله، سیگنال الکتریکی تقویت‌شده و به سیگنال خروجی استاندارد صنعتی تبدیل می‌شود. معمول‌ترین نوع سیگنال خروجی، جریان 4-20 میلی‌آمپر یا ولتاژ 0-10 ولت است. برخی مدل‌های دیجیتال نیز از پروتکل‌هایی مانند HART یا Modbus استفاده می‌کنند.

مکانیزم تشخیص فشار

ترانسمیترهای فشار ممکن است از یکی از انواع زیر برای تشخیص فشار استفاده کنند:

• پیزورزیستیو: تغییر مقاومت الکتریکی با اعمال فشار.
• خازنی (Capacitive): تغییر فاصله بین صفحات خازن در اثر فشار.
• اندوکتانس متغیر (LVDT): تشخیص حرکت یک هسته در میدان مغناطیسی.
• اپتیکال یا فیبر نوری: استفاده از نور برای اندازه‌گیری تغییرات فشار در محیط‌های حساس.

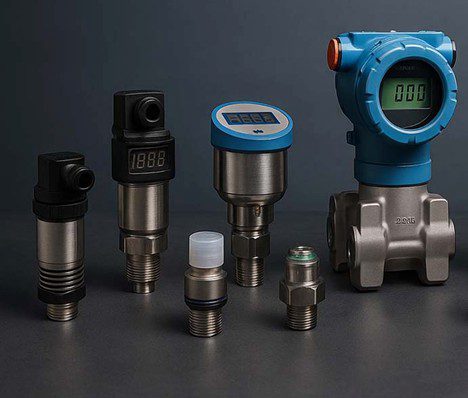

معرفی انواع ترانسمیتر(سنسور) فشار

سنسور فشار (Pressure Sensor) وسیله‌ای است که فشار مایع یا گاز را اندازه‌گیری کرده و آن را به سیگنال قابل خواندن تبدیل می‌کند. سنسور فشار بسته به طراحی و فناوری ساخت، انواع مختلفی دارد. در یک دسته‌بندی کلی، سنسورهای فشار را می‌توان بر اساس نوع فشار مرجع و فناوری اندازه‌گیری تقسیم‌بندی کرد:

انواع سنسور فشار بر اساس فناوری اندازه گیری :

سنسورهای فشار مکانیکی

این سنسورها از مکانیزم‌های مکانیکی برای نمایش فشار استفاده می‌کنند. گیج‌های آنالوگ عقربه‌ای (نظیر لوله بوردون، دیافراگم، بیلوز) از قدیمی‌ترین حسگرهای فشار هستند که بدون نیاز به برق، بر اساس تغییر شکل المان مکانیکی (خم شدن لوله بوردون یا دیافراگم) فشار را نشان می‌دهند. مانومترها نیز نوعی حسگر مکانیکی هستند که با ارتفاع ستون مایع فشار را می‌سنجند. کاربرد این ابزارهای مکانیکی بیشتر در موارد ساده یا کالیبراسیون فشار مرجع است.

سنسورهای فشار الکترونیکی

در صنعت امروز رایج‌ترین نوع، سنسورهای الکترونیکی هستند که تغییرات فشار را به سیگنال الکتریکی تبدیل می‌کنند. بخش حسگر این دستگاه‌ها معمولاً یک المان مبدل (ترانسدیوسر) است که با تغییر فشار خاصیت الکتریکی آن تغییر می‌کند و مدار الکترونیکی همراه، سیگنال را تقویت و به خروجی قابل استفاده تبدیل می‌نماید. مهم‌ترین انواع فناوری در سنسورهای فشار الکترونیکی عبارت‌اند از:

سنسور فشار مقاومتی (پیزومقاومتی یا استرین گیج)

متداول‌ترین تکنولوژی سنجش فشار است. در این نوع، تغییر فشار باعث تغییر شکل یک دیافراگم می‌شود که یک یا چند کرنش‌سنج (strain gauge) به آن متصل‌اند. کرنش‌سنج مقاومت الکتریکی‌اش را با تغییر شکل دیافراگم تغییر می‌دهد و از طریق پل وتستون، این تغییر مقاومت به سیگنال ولتاژ تبدیل می‌شود. اکثر ترانسمیترهای فشار صنعتی قلمی از این فناوری بهره می‌برند زیرا بازه فشار وسیعی را با دقت خوب پوشش می‌دهد و قیمت مناسبی دارد. کاربرد: عموم صنایع فرآیندی، هیدرولیک و پنوماتیک، خودرو (مثلاً سنسور روغن موتور).

سنسور فشار خازنی

در این نوع، یک خازن با صفحات موازی که یکی ثابت و یکی متصل به دیافراگم است تشکیل می‌شود. تغییر فشار باعث جابجا شدن دیافراگم و تغییر فاصله بین صفحات خازن شده و در نتیجه ظرفیت خازن تغییر می‌کند. سنسورهای خازنی دقت بالا در فشارهای پایین دارند و پایداری خوبی در شرایط صنعتی خشن ارائه می‌دهند. کاربرد: صنایع هوایی (مثلاً اندازه‌گیری ارتفاع سوخت یا فشار کم)، تجهیزات پزشکی حساس، و گاهی در اندازه‌گیری فشار تفاضلی بسیار پایین.

سنسور فشار پیزوالکتریک

این حسگرها از مواد پیزوالکتریک (مانند کریستال کوارتز یا سرامیک‌های ویژه) استفاده می‌کنند که تحت فشار، شارژ الکتریکی تولید می‌کنند. سیگنال خروجی آنی و متناسب با تغییرات سریع فشار است. سنسورهای پیزوالکتریک برای اندازه‌گیری فشارهای دینامیک و ضربه‌ای عالی هستند (مثلاً انفجارها، ضربه موتورهای احتراق، یا صوت‌شناسی) اما برای فشار استاتیک طولانی مدت مناسب نیستند (به دلیل نشست بار الکتریکی). کاربرد: تست انفجار، ضربه قوچ، سنجش پالس‌های فشار در موتور جت یا تجهیزات آکوستیک.

سنسورهای MEMS

بسیاری از سنسورهای فشار جدید در ابعاد میکرو از فناوری سیستم‌های میکروالکترومکانیکی بهره می‌برند. این سنسورها معمولاً پیزومقاومتی یا خازنی هستند که روی تراشه سیلیکونی کوچک ساخته شده‌اند. اندازه کوچک، سرعت پاسخ بالا و هزینه تولید پایین از مزایای آن‌هاست. از این رو در صنایع خودروسازی (مانند سنسور فشار منیفولد)، لوازم الکترونیکی مصرفی (گوشی‌های هوشمند برای ارتفاع‌سنجی)، و تجهیزات پزشکی پرتابل بسیار رایج‌اند.

انواع سنسور (ترانسمیتر) فشار بر اساس فشار مرجع :

1. سنسور فشار نسبی(Gauge Pressure): تفاوت بین فشار مطلق و فشار اتمسفر
2. سنسور فشار مطلق(Absolute Pressure): تفاوت بین فشار مطلق و فشار خلاء
3. سنسور فشار دیفرانسیلی(Differential Pressure): تفاوت بین هر دو فشار اندازه گیری شده

 سنسور(ترانسمیتر) فشار مطلق و نسبی (گیج):

از نظر مرجع اندازه‌گیری، سنسور فشار ممکن است فشار را نسبت به فشار اتمسفر (نوع گیج یا نسبی) یا نسبت به خلأ کامل (نوع مطلق) بسنجد. نوع گیج در یک سمت دیافراگم خود فشار محیط (اتمسفر) را دارد و تغییر فشار را نسبت به محیط اندازه می‌گیرد، در حالی که نوع مطلق خلأ کامل را به عنوان مبنای اندازه‌گیری استفاده می‌کند. همچنین نوع دیفرانسیل (تفاضلی) وجود دارد که اختلاف فشار بین دو نقطه را اندازه‌گیری می‌کند و دو ورودی مجزا برای دو فشار دارد. هر یک از این انواع برای کاربردهای خاص مناسب‌اند؛ مثلاً سنسور گیج برای اندازه‌گیری فشار مخازن در محیط باز، سنسور مطلق برای سنجش فشار بارومتریک یا ارتفاع، و سنسور تفاضلی برای اندازه‌گیری افت فشار در فیلترها یا اختلاف سطح مایع در مخازن دوقسمتی به کار می‌روند.

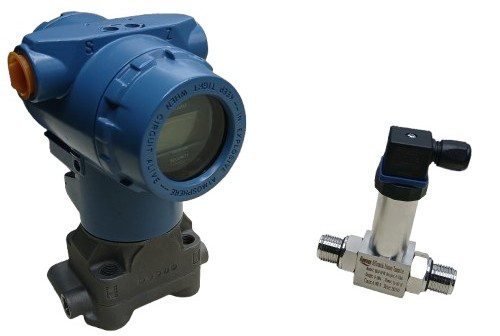

سنسور(ترانسمیتر) اختلاف فشار تفاضلی(DP Transmitter):

سنسور ترانسمیتر اختلاف فشاری، ابزاری کلیدی در اندازه‌گیری دقیق اختلاف فشار بین دو نقطه از یک سیستم سیال یا گاز است. این تجهیز، داده‌های اختلاف فشار را به سیگنال الکتریکی تبدیل کرده و برای کنترل فرآیندهای صنعتی، مانیتورینگ سطح مایعات، دبی سنجی و نظارت بر عملکرد فیلترها کاربرد فراوانی دارد. دقت بالا، قابلیت اطمینان در شرایط سخت و سازگاری با سیستم‌های اتوماسیون، این تجهیز را به گزینه‌ای بی‌رقیب در صنایع نفت، گاز، پتروشیمی، آب و فاضلاب و نیروگاه‌ها تبدیل کرده است. از این مدل ترنسمیتر فشار اغلب جهت سطح سنجی و دبی سنجی استفاده میشود.

انواع دیگری از ترانسمیتر (سنسور) فشار بر اساس ظاهر ، امکانات ، خروجی و ویژگیهای خاص:

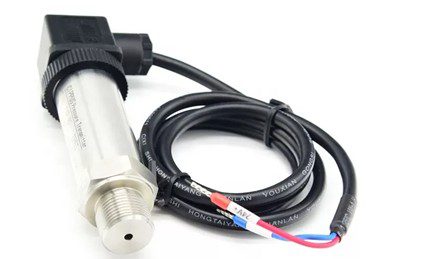

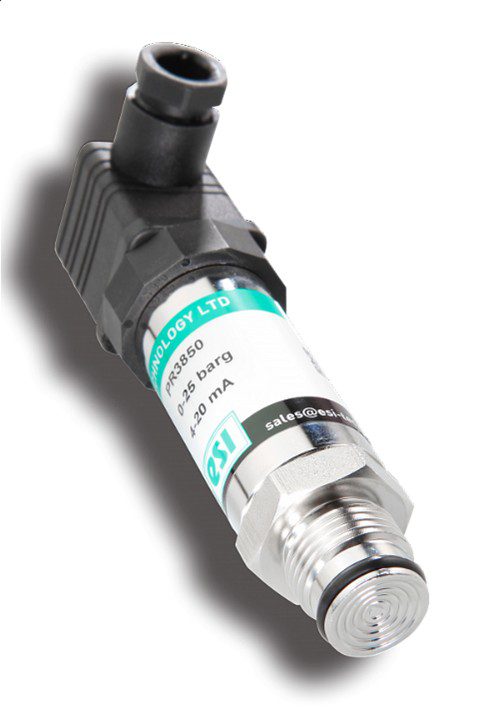

سنسور فشار(ترانسمیتر) قلمی

سنسور ترانسمیتر فشار قلمی، یک ابزار فشرده، سبک و بسیار دقیق برای اندازه‌گیری فشار مایعات و گازهاست. طراحی باریک و استوانه‌ای آن، نصب آسان در فضاهای محدود را ممکن می‌سازد. این ترانسمیترها در صنایع غذایی، دارویی، هیدرولیک، و اتوماسیون صنعتی به‌ویژه در نقاطی با فضای نصب محدود بسیار پرکاربردند. با خروجی آنالوگ یا دیجیتال، دقت بالا و مقاومت در برابر لرزش و خوردگی، انتخابی هوشمند برای کنترل دقیق فشار در فرآیندهای حساس محسوب می‌شود.

این مدل رایجترین نوع ترانسمیتر است که در صنعت مورد استفاده قرار میگیرد. این مدل سنسور از لحاظ قیمت مقرون به صرفه است و در مدلهای مختلف با ویژگیها و رنجهای متفاوت عرضه میشود.

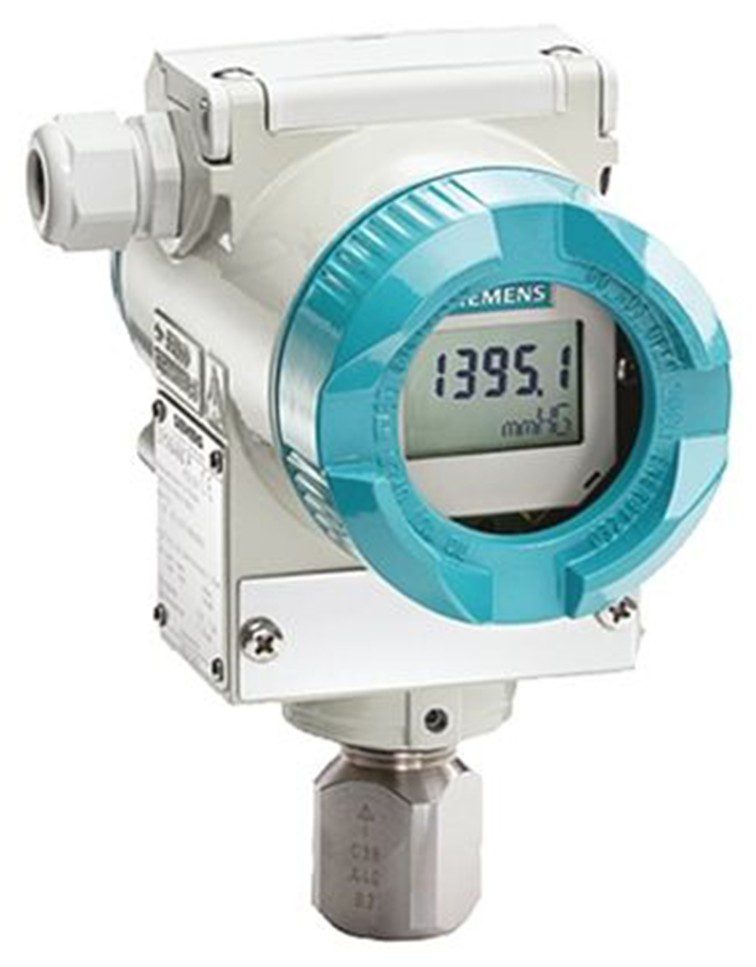

سنسور فشار(ترانسمیتر) صنعتی

سنسور ترانسمیتر فشار صنعتی، ابزاری دقیق و مقاوم برای اندازه‌گیری فشار سیالات و گازها در محیط‌های صنعتی است. این تجهیز با تبدیل فشار فیزیکی به سیگنال الکتریکی، نقش کلیدی در کنترل، مانیتورینگ و ایمنی فرآیندها دارد. با طراحی مستحکم، دقت بالا و خروجی‌های متنوع، ترانسمیترهای فشار صنعتی در صنایع نفت، گاز، پتروشیمی، آب و فاضلاب، نیروگاه‌ها و خطوط تولید به‌طور گسترده استفاده می‌شوند.

این نوع ترانسمیتر بر خلاف مدلهای قلمی معمولا قابلیت تنظیم و کالیبره کردن دارند و از لحاظ ابعاد هم بزرگتر از مدلهای قلمی هستند و معمولا دارای نمایشگر هم هستند.

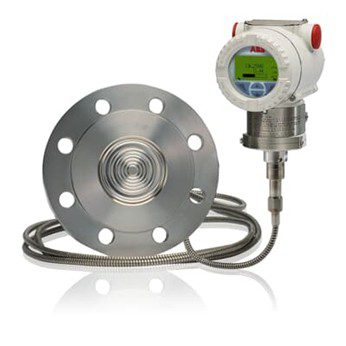

 سنسور(ترانسمیتر)فشار دیافراگمی

این ترانسمیتر با بهره‌گیری از دیافراگمی نازک از جنس فولاد ضدزنگ یا تفلون، فشار سیالات را بدون تماس مستقیم با بخش‌های حساس دستگاه اندازه‌گیری می‌کند. طراحی آن به‌گونه‌ای است که از ورود رسوبات، ذرات معلق یا مواد خورنده به سنسور جلوگیری می‌شود.
سنسور ترانسمیتر فشار دیافراگمی، انتخابی ایده‌آل برای اندازه‌گیری فشار در محیط‌های خورنده، ویسکوز یا آلوده است و نیز مناسب برای صنایع غذایی، دارویی، شیمیایی و هرجایی که دقت و بهداشت یا مقاومت در برابر خوردگی اهمیت دارد.

سنسور(ترانسمیتر) فشار دیجیتال

این ترانسمیتر با تبدیل فشار سیالات به داده‌های دیجیتال، امکان مانیتورینگ دقیق، تنظیم آستانه‌ها و ارتباط با سیستم‌های کنترل PLC یا اسکادا را فراهم می‌کند. نمایشگر دیجیتال، قابلیت تنظیم پارامترها و خروجی‌های متنوع مانند Modbus یا RS485، آن را به گزینه‌ای ایده‌آل برای صنایع هوشمند، خطوط تولید خودکار و سیستم‌های پیشرفته اتوماسیون تبدیل کرده است.

خروجی این سنسور میتواند به صورت ترانزیستوری PNP یا NPN  و یا به صورت رله نیز  باشد.

سنسور(ترانسمیتر) فشار آنالوگ

این نوع ترانسمیتر، فشار سیالات یا گازها را با دقت بالا اندازه‌گیری کرده و آن را به سیگنال آنالوگ پیوسته (معمولاً 4-20 میلی‌آمپر یا 0-10 ولت) تبدیل می‌کند. مناسب برای سیستم‌های کنترلی کلاسیک، محیط‌های صنعتی با نویز بالا و کاربردهایی که پاسخ سریع و پایداری سیگنال اهمیت دارد. عملکرد ساده، قیمت مناسب و سازگاری بالا، از دلایل محبوبیت آن در صنایع مختلف است.

مقایسه سنسور ترانسمیتر فشار آنالوگ و دیجیتال

سنسور(ترانسمیتر) فشار ضد انفجار

در محیط‌هایی که وجود گازهای قابل اشتعال، بخارات صنعتی یا گرد و غبارهای انفجاری، کوچک‌ترین جرقه‌ای را به یک فاجعه تبدیل می‌کند، استفاده از تجهیزات ضد انفجار، نه یک انتخاب، بلکه یک الزام حیاتی است.
سنسور ترانسمیتر فشار ضد انفجار دقیقاً برای همین فضاها طراحی شده است؛ تجهیزی که ضمن اندازه‌گیری فشار با دقت بالا، در برابر شعله، جرقه و انفجار ایمن باقی می‌ماند.

ترانسمیتر  فشار ضد انفجار دارای بدنه‌ای مقاوم با استانداردهای بین‌المللی ATEX، IECEx یا FM است و معمولاً از آلومینیوم ریخته‌گری، استیل ضدزنگ یا مواد مقاوم به ضربه و خوردگی ساخته می‌شود. طراحی داخلی آن به‌گونه‌ای است که حتی در صورت وقوع جرقه یا افزایش حرارت، واکنش انفجاری به بیرون منتقل نشود.

کاربردهای سنسور فشار ضد انفجار معمولا برای پالایشگاه‌ها و صنایع نفت و گاز، پتروشیمی و صنایع شیمیایی، صنایع معدنی و متالورژی، نیروگاه‌ها، ایستگاه‌های کمپرسور و مخازن ذخیره مواد خطرناک میباشد.

سنسور(ترانسمیتر) فشار ضدآب

در بسیاری از صنایع، تجهیزات اندازه‌گیری باید در برابر آب، رطوبت، بخار و حتی غوطه‌وری کامل مقاومت نشان دهند. سنسور ترانسمیتر فشار ضد آب برای چنین شرایطی طراحی شده؛ ابزاری دقیق و قابل‌اعتماد که حتی در محیط‌های بسیار مرطوب یا تماس مستقیم با مایعات، عملکردی پایدار و بدون اختلال دارد.

این نوع ترانسمیتر معمولاً دارای بدنه‌ای از جنس استیل ضدزنگ یا پلیمرهای مهندسی‌شده بوده و با استانداردهای حفاظتی IP65، IP67 یا IP68 تولید می‌شود. برخی مدل‌ها حتی برای استفاده در زیر آب یا نصب در مخازن و چاه‌ها نیز مناسب‌اند.

کاربردها سنسورهای فشار ضد اب معمولا برای سیستم‌های پمپاژ و تصفیه آب، ایستگاه‌های پمپاژ و منابع زیرزمینی، صنایع غذایی و نوشیدنی با شستشوی مکرر، تجهیزات دریایی، مخازن تحت فشار و کاربردهای فضای باز می باشد.

سنسور(ترانسمیتر) فشار دما بالا

وقتی شرایط کاری فراتر از حد نرمال می‌رود و دما به صدها درجه سانتی‌گراد می‌رسد، تجهیزات معمولی دیگر پاسخ‌گو نیستند. اینجاست که سنسور ترانسمیتر فشار دما بالا وارد میدان می‌شود؛ ابزاری قدرتمند که برای اندازه‌گیری دقیق فشار در محیط‌های با دمای بالا طراحی شده است.

این نوع ترانسمیتر معمولاً دارای بدنه‌ای مقاوم از استیل ضدزنگ یا آلیاژهای مخصوص بوده و از ساختار دیافراگم جداکننده و سیل سیلیکونی یا روغن پرشده استفاده می‌کند تا از انتقال مستقیم حرارت به بخش الکترونیکی جلوگیری شود. همچنین اغلب با استانداردهای مقاومتی در برابر لرزش، خوردگی و شوک حرارتی طراحی می‌شود.

سنسورهای فشار معمولا دمایی تا حدود 80 درجه سانتیگراد تحمل میکنند. انواع دیگر تا حدود 120 درجه سانتیگراد را تحمل میکنندو سنسور ترانسمیتر فشار دما بالا تا حدود 300 درجه سانتیگراد تحمل دما دارند.

کاربرد سنسور ترانسمیترهای فشار دما بالا معمولا در صنایع فولاد و ذوب فلزات، کوره‌ها و بویلرهای صنعتی، سیستم‌های بخار با فشار بالا، پالایشگاه‌ها و پتروشیمی‌ها، صنایع سیمان و سرامیک می باشد.

سنسور(ترانسمیتر) فشار دقت بالا

در فرآیندهایی که کوچک‌ترین تغییرات فشار می‌تواند کیفیت محصول یا ایمنی سیستم را تحت‌تأثیر قرار دهد، استفاده از یک سنسور معمولی کافی نیست. سنسور ترانسمیتر فشار دقت بالا با طراحی پیشرفته، برای اندازه‌گیری بسیار دقیق و پایدار فشار در سیستم‌های حساس صنعتی و آزمایشگاهی ساخته شده است.

این ترانسمیترها معمولاً دارای ساختار داخلی پیشرفته، تکنولوژی جبران‌سازی دمایی، و سنسورهای با خطای کمتر از0.25 %FS هستند که گاها تا دقت های بسیار بالا تا حدود 0.025% FS  نیز وجود دارند . دقت بالا در کنار پایداری طولانی‌مدت و نویزپذیری پایین، آن‌ها را برای کاربردهای کالیبراسیون، کنترل کیفی و تست دقیق فشار ایده‌آل می‌کند.

کاربردهای سنسور ترانسمیترهای فشار دقت بالا معمولا در آزمایشگاه‌های تست و تحقیق، صنایع دارویی و پزشکی، کالیبراسیون ابزار دقیق، تجهیزات اندازه‌گیری فشار در توربین‌ها، کمپرسورها و فرآیندهای حساس، تولید تجهیزات نیمه‌هادی و صنایع پیشرفته می باشد.

علاوه بر موارد بالا، پرشر سوئیچ‌ها و گیج‌های دیجیتال نیز مرتبط با خانواده سنسور فشار هستند. سوئیچ فشار در یک آستانه تعریف‌شده عمل کرده و مدار الکتریکی را قطع/وصل می‌کند (برای حفاظت یا کنترل ساده)، و گیج فشار دیجیتال ترکیبی از سنسور و نمایشگر است که مقدار فشار را به صورت عددی نشان می‌دهد (مناسب برای کالیبراسیون یا قرائت آسان فشار توسط اپراتور).

کاربرد ترانسمیتر (سنسور) ترانسمیتر فشار

هرجا نیاز به اندازه‌گیری یا کنترل فشار باشد، ترنسمیترهای فشار حضور دارند. از سنجش فشار سیالات در مخازن و خطوط لوله گرفته تا مانیتورینگ فشار خون بیمار، از اندازه‌گیری عمق آب یا ارتفاع مایع در مخازن تا کنترل فشار تایر خودرو همه و همه با انواع سنسور فشار انجام می‌شود. به عنوان نمونه، با اندازه‌گیری فشار ابتدایی و انتهایی یک فرآیند می‌توان سلامت پمپ یا فیلتر را زیر نظر داشت، با سنجش اختلاف فشار دو سمت یک شیر کنترل می‌توان دبی جریان را محاسبه کرد، و با اندازه‌گیری فشار ته مخزن می‌توان ارتفاع مایع را بر اساس قانون هیدرواستاتیک به دست آورد. سنسورهای فشار ویژه نیز برای کاربردهای خاص وجود دارند، مثلاً سنسور فشار دیافراگمی برای صنایع غذایی/دارویی (جهت جلوگیری از تماس مستقیم سیال آلوده با سنسور)، سنسور فشار ضدانفجار برای محیط‌های انفجاری، سنسور فشار دما بالا برای کوره‌ها و….

پس به طور خلاصه میتوان کاربرد سنسور ترانسمیترهای فشار را  برای موارد زیر بیان کرد

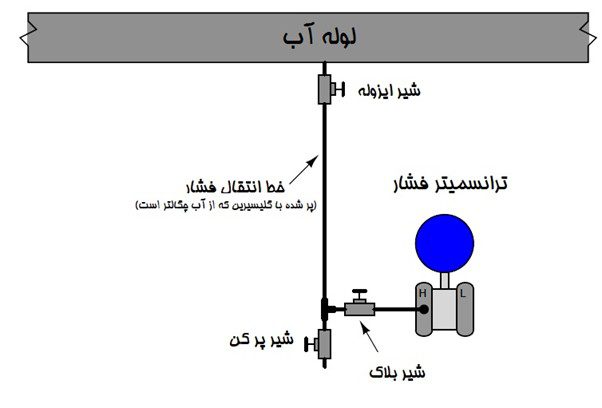

1- سنجش فشار سیالات: اندازه گیری فشار سیالات در مخازن و خطوط انتقال برای انواع سیالات تراکم پذیر و تراکم ناپذیر با شرایط دمایی، فشاری، انفجاری و … متفاوت انجام می شود.

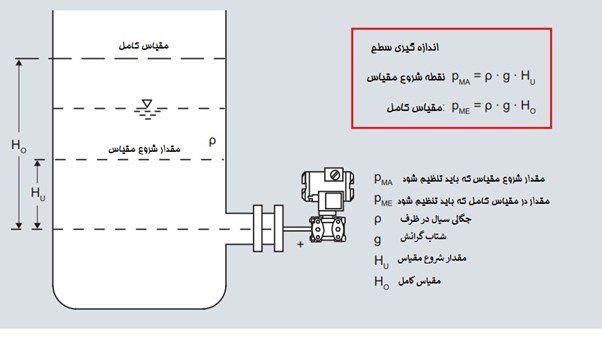

2- انداره گیری ارتفاع با مخازن: با استفاده از قانون استاتیک سیالات و معادله  با اندازه گیری فشار ستون سیال میتوان میزان ارتفاع ستون سیالات تراکم پذیر را محاسبه کرد.

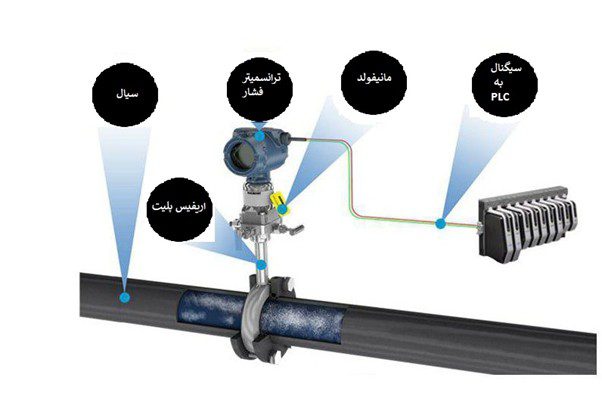

3- اندازه گیری سرعت و دبی جریان: با استفاده از وسایلی چون یک صفحه اریفیس و سنجش اختلاف فشار دو طرف اریفیس در یک لوله حاوی جریان سیال، و با قرار دادن این اختلاف فشار در فرمول میتوان سرعت جریان و در نهایت دبی سیال را اندازه گیری کرد.

کاردبردهای ویژه ترانسمیتر فشار

سنسور(ترانسمیتر) فشار آب، سنسور(ترانسمیتر) فشار روغن، سنسور(ترانسمیتر) فشار هوا(باد)، سنسور(ترانسمیتر) فشار گاز

سنسور(ترانسمیتر) فشار بخار، سنسور(ترانسمیتر) فشار هیدرولیک، سنسور(ترانسمیتر) فشار پنوماتیک، سنسور(ترانسمیتر) فشار وکیوم(خلا)

فاکتورهای مهم در انتخاب و خرید سنسور ترانسمیتر فشار مناسب

هنگام انتخاب و خرید یک سنسور یا ترانسمیتر فشار از بین گزینه‌های موجود در بازار، لازم است مجموعه‌ای از عوامل فنی و کاربردی را به صورت همزمان در نظر بگیریم. در ادامه، مهم‌ترین فاکتورهایی که باید مدنظر قرار گیرند مرور شده است:

بازه و نوع فشار اندازه‌گیری

ابتدا حداکثر فشاری را که باید اندازه‌گیری شود تعیین کنید. توصیه می‌شود سنسوری انتخاب کنید که رنج فشار تحملی آن حدود ۱٫۵ برابر حداکثر فشار مورد نیاز باشد تا در برابر افزایش ناگهانی فشار (Overpressure) آسیب نبیند. همچنین مشخص کنید که فشار مورد نظر مطلق، گیج یا تفاضلی است. برای فشارهای نزدیک به اتمسفر (مثلاً اندازه‌گیری ارتفاع یا فشار هوا) سنسور مطلق، برای فشار سیستم‌های بسته سنسور گیج، و برای اندازه‌گیری اختلاف فشار (مثلاً دو سر یک فیلتر) سنسور تفاضلی انتخاب می‌شود. توجه به فشار کاری عادی و نیز حداکثر فشار لحظه‌ای (فشار سیستم) اهمیت دارد تا سنسور توان تحمل شرایط را داشته باشد.

نوع سیال و جنس مواد در تماس با آن

نوع سیال فرآیندی  تأثیر زیادی بر انتخاب سنسور دارد. برای سیالات خورنده یا اسیدی باید سنسوری با جنس دیافراگم و اتصالات مقاوم (مانند استیل ضدزنگ خاص، تانتالوم یا پوشش‌های تفلونی) برگزید. برای سیالات ویسکوز و چسبناک یا حاوی ذرات (مانند روغن سنگین، دوغاب یا مواد غذایی غلیظ) بهتر است از سنسورهای دیافراگمی تخت (فلش‌دیافراگم) استفاده شود تا دهانه سنسور مسدود نشود. همچنین اگر سیال قابل اشتعال یا منفجره است، سنسور باید دارای استاندارد ضدانفجار (Ex) بوده و از نظر محفظه الکتریکی ایمن باشد.

دقت مورد نیاز و پایداری

سطح دقت سنجش را بر حسب درصد بازه (%FS) یا واحد فشار مشخص کنید. سنسورهای فشار معمول صنعتی دقتی در حدود 0.5% تا 1% FS دارند، اما مدل‌های دقیق‌تر تا 0.1% FS یا بهتر نیز موجودند. هرچه دقت بالاتر باشد هزینه نیز افزایش می‌یابد، بنابراین متناسب با نیاز واقعی انتخاب کنید. علاوه بر دقت اولیه، پایداری درازمدت سنسور مهم است؛ به این معنی که سنسور در طول زمان چقدر در معرض رانش (Drift) قرار می‌گیرد. مثلاً ممکن است پس از چند ماه نقطه صفر اندکی تغییر کند. سنسورهای با کیفیت بالاتر رانش طولانی‌مدت کمتری دارند (مثلاً کمتر از 0.2% در سال). برای کاربردهای بسیار حساس، قابلیت کالیبراسیون مجدد و تنظیم صفر/اسپَن نیز باید مدنظر باشد.

محدوده دمای عملیاتی

دمای محیط نصب سنسور و دمای سیال می‌تواند بر عملکرد آن اثر بگذارد. هر سنسور فشار معمولاً یک بازه دمای کاری مجاز (Operating Temperature) و یک بازه دمای جبران‌شده (Compensated Temperature) دارد. مثلاً ممکن است سنسور در بازه  -20 تا +80 درجه سانتتیگراد به درستی کار کند اما دقت نامی آن در محدوده +10  تا +40 تضمین شده باشد. اگر سنسور در نزدیکی منبع حرارت یا سرما شدید نصب می‌شود، یا سیال بسیار داغ/سرد است، باید نوع مقاوم به حرارت (یا همراه سینک حرارتی/خنک‌کننده) انتخاب شود. برای دماهای خیلی بالا گاهی از سنسورهای فیبر نوری یا پیرومتریک استفاده می‌شود که المان الکترونیکی در معرض دما قرار نگیرد.

خروجی و سازگاری الکتریکی

خروجی سنسور فشار می‌تواند به صورت آنالوگ (جریان یا ولتاژ) یا دیجیتال باشد. رایج‌ترین خروجی‌ها آنالوگ 4…20 میلی‌آمپر (Loop-Powered) و0…10  ولت هستند که با اکثر PLC‌ها و کنترلرها سازگارند. خروجی 4-20 mA برای مسافت‌های طولانی و محیط‌های پر نویز ایده‌آل است (زیرا سیگنال جریان افت نمی‌کند و نسبت سیگنال به نویز بالا است)، در حالی که خروجی ولتاژ در فواصل کوتاه و سیستم‌های ساده کاربرد دارد. برخی سنسورها خروجی دیجیتال (مانند پروتکل‌های Modbus/RS485 یا CAN و … یا حتی خروجی فرکانسی) ارائه می‌دهند که در صورت نیاز به اتصال چند سنسور روی یک باس مشترک یا خواندن مستقیم توسط میکروکنترلر مفید است. نوع تغذیه الکتریکی سنسور نیز مهم است.

شرایط محیط نصب

پیش از انتخاب، شرایط محیطی محل نصب را بررسی کنید. عواملی مانند رطوبت (لزوم درجه حفاظت IP بالا یا سنسور ضد‌آب)، گردوغبار یا احتمال غوطه‌ور شدن در مایع (نیاز به سنسور با IP65 به بالا یا مدل غوطه‌وری)، لرزش و شوک مکانیکی (سنسورهای با بدنه تقویت‌شده یا نصب ضربه‌گیر) و میدان‌های مغناطیسی/الکتریکی مزاحم (شیلدینگ مناسب یا خروجی سیگنال ایزوله) می‌توانند بر عملکرد و عمر سنسور اثر بگذارند. برای محیط‌های صنعتی خشن، سنسور باید مقاوم و صنعتی انتخاب شود و استانداردهای حفاظتی لازم (مانند IP67، Ex ia/ib برای ضدانفجار در معادن یا پالایشگاه‌ها) را داشته باشد.

نصب و ابعاد مکانیکی

نوع اتصال فرآیندی سنسور (رزوه و سایز آن یا اتصال فلنجی) را مطابق با محل نصب انتخاب کنید. رزوه‌های معمول شامل NPT 1/4, 1/2 Inch یا رزوه G (بریتانیایی) و Metric هستند. سنسورهای دیافراگمی به صورت اتصال بهداشتی کلمپی در صنایع غذایی نصب می‌شوند. همچنین به فضای فیزیکی موجود توجه کنید؛ برخی سنسورها کوچک و قلمی‌اند و در فضاهای تنگ جا می‌شوند، در حالی که سنسورهای فشار صنعتی بزرگ با نمایشگر، ممکن است فضا و ارتفاع نصب بیشتری نیاز داشته باشند. اگر سنسور دارای نمایشگر یا تنظیمات دستی است (مانند برخی ترانسمیترهای صنعتی قابل کالیبره)، محل نصب باید به گونه‌ای باشد که امکان دسترسی برای مشاهده صفحه یا تنظیم وجود داشته باشد.

بررسی امکانات اضافی

سنسورهای پیشرفته ممکن است امکاناتی نظیر قابلیت تنظیم محدوده (Turndown)، کالیبراسیون صفر و اسپن در محل، نمایشگر محلی، خروجی دوم (مثلاً دما) یا حتی اتصال بی‌سیم داشته باشند. در صورت نیاز به هر کدام از این قابلیت‌ها باید مدلی را انتخاب کنید که از آن پشتیبانی کند. برای مثال، در برخی کاربردها مفید است که با یک سنسور هم فشار و هم دمای سیال را دریافت کنید یا بتوانید به صورت وایرلس داده‌ها را مانیتور کنید.

هزینه و پشتیبانی

در نهایت بودجه نیز یک عامل تعیین‌کننده است. سنسورهای بسیار دقیق از برندهای مطرح جهانی ممکن است هزینه قابل توجهی داشته باشند، در حالی که گزینه‌های اقتصادی چینی با قیمت کمتر در دسترس‌اند. مهم این است که تعادل بین هزینه و کارایی برقرار کنید. نیازی نیست برای کاربردهای ساده از گران‌ترین مدل‌ها استفاده شود، اما در کاربردهای حیاتی نباید صرفاً به خاطر ارزانی سراغ برندهای ناشناخته رفت. همچنین وجود نمایندگی و خدمات پس از فروش برای سنسور انتخابی در منطقه شما حائز اهمیت است تا در صورت نیاز به تعمیر، تأمین قطعه یا کالیبراسیون دوره‌ای دچار مشکل نشوید.

با در نظر گرفتن مجموعه عوامل فوق و مشخصات فنی سنسور ، می‌توانید انتخاب و خرید سنسور فشار آگاهانه‌تری داشته باشید. همواره توصیه می‌شود در صورت تردید، با کارشناسان فنی مشورت کنید تا بهترین گزینه متناسب با نیازمندی‌های فرآیند و بودجه شما پیشنهاد شود.

مقایسه برندها  سنسور و ترانسمیتر فشار

ده‌ها شرکت در سراسر جهان به تولید سنسورهای فشار اشتغال دارند که هر کدام طیف متنوعی از محصولات را ارائه می‌دهند. در این بخش به طور مختصر به برندهای مطرح جهانی موجود در بازار ایران اشاره می‌کنیم و نکاتی برای مقایسه محصولات آن‌ها بیان می‌گردد. لازم به ذکر است که کیفیت و عملکرد یک سنسور فشار تنها به برند آن وابسته نیست و حتماً باید مشخصات فنی و نیازمندی‌های کاربردی را مقایسه کرد، اما آشنایی با شهرت کلی برندها می‌تواند راهنما باشد.

• WIKA (آلمان): ویكا برندی نام‌آشنا در زمینه ابزار دقیق فشار و دما است که بیش از 75 سال سابقه دارد. سنسورهای فشار WIKA شامل انواع مکانیکی (گیج‌های آنالوگ)، الکترونیکی و هوشمند با پوشش گستره وسیعی از رنج‌ها و کاربردها هستند. محصولات ویکا به کیفیت ساخت عالی و دوام بلندمدت معروف‌اند و در صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها و کارخانجات عمومی به وفور استفاده می‌شوند. بسیاری از گیج‌های فشار عقربه‌ای یا ترانسمیترهای قلمی که در تأسیسات صنعتی ایران هم دیده می‌شود ساخته شرکت WIKA است که البته در بازار ایران ترانسمیترهای فشار فیک و غیر اصل آن به وفور یافت میشود.
• Endress+Hauser (سوئیس/آلمان): این شرکت یکی از رهبران جهانی در ابزار دقیق فرآیندی است. ترانسمیترهای فشار Endress+Hauser (با نام اختصاری E+H) در کاربردهای سطح بالا نظیر صنایع شیمیایی، غذایی و دارویی استفاده می‌شوند. دقت بالا، امکانات پیشرفته (مثل قابلیت HART و نمایشگر یکپارچه) و تطابق با استانداردهای صنعتی از ویژگی‌های محصولات E+H است. اگرچه قیمت آنها نسبتاً بالا است، اما برای کاربری‌های بحرانی که قابلیت اطمینان اهمیت ویژه دارد، جزو بهترین گزینه‌ها به شمار می‌روند.
• Emerson Rosemount (آمریکا): برند Rosemount زیرمجموعه شرکت Emerson، از معتبرترین‌ها در زمینه ترانسمیترهای فشار صنعتی است. ترانسمیترهای فشار Rosemount (مانند سری 3051) تقریباً به عنوان استاندارد صنعت فرآیندی شناخته می‌شوند و به پایداری در درازمدت و دقت بسیار خوب شهرت دارند. به گفته متخصصان، در صنایع فرایندی سنگین کمتر رقیبی می‌تواند با رزومنت در کیفیت و عمر مفید رقابت کند. این تجهیزات در پالایشگاه‌ها، پتروشیمی‌ها، نیروگاه‌ها و سکوهای نفتی عملکردی موفق و طولانی‌مدت (بالای 20-30 سال) از خود نشان داده‌اند.
• Yokogawa (ژاپن): یک شرکت چندملیتی با سابقه درخشان در اتوماسیون صنعتی که ترانسمیترهای فشار دقیقی را ارائه می‌دهد. سنسورهای فشار Yokogawa (سری‌های EJX و غیره) شامل مدل‌های گیج، مطلق و تفاضلی برای محدوده‌های مختلف فشار هستند. این محصولات مطابق استانداردهای سخت‌گیرانه ژاپن ساخته می‌شوند و به قابلیت اطمینان و پایداری معروف‌اند. بسیاری از صنایع به ویژه در بخش نیرو، نفت و گاز و داروسازی به یوکوگاوا اعتماد دارند. در ایران نیز این برند به خاطر تجهیزات کنترل و ابزار دقیق (مانند فلومترهای مغناطیسی و ترانسمیترهای فشار) شناخته شده است.
• IFM & SICK (آلمان): این دو برند آلمانی بیشتر در حوزه سنسورهای صنعتی خودکار و اتوماسیون کارخانه‌ای مطرح هستند. آی‌اف‌ام (ifm) سنسورهای فشار کامپکت و الکترونیکی با نمایشگر LED تولید می‌کند که برای ماشین‌سازی و سیستم‌های هیدرولیک ایده‌آل هستند (مانند سنسورهای سری PN آی‌اف‌ام). سیک (SICK) نیز سنسورهای فشار دقیق برای کاربردهای خودرویی، لجستیک و کارخانه‌ای دارد. محصولات این شرکت‌ها اغلب طراحی کامپکت و مقاوم داشته و ادغام آسان در سیستم‌های کنترل PLC را فراهم می‌کنند. اگرچه ممکن است دقت آنها به اندازه ترانسمیترهای گران‌قیمت فرآیندی نباشد، اما سرعت پاسخ و قابلیت اطمینان بالایی در محیط‌های پرفشار کاری (ارتعاش، شوک) دارند.
• BD|SENSORS: سنسورهای فشار BD|SENSORS ساخت آلمان، از دقیق‌ترین و باکیفیت‌ترین تجهیزات اندازه‌گیری فشار در سطح جهانی هستند. این شرکت حال حاضر یکی از تولیدکنندگان پیشرو در زمینه سنسورهای فشار، ترانسمیترهای فشار، و ابزارهای مرتبط برای صنایع مختلف مانند نفت و گاز، آب و فاضلاب، صنایع غذایی، هیدرولیک و اتوماسیون صنعتی به‌شمار می‌رود. محصولات BD|SENSORS با استفاده از تکنولوژی پیشرفته‌ی سیلیکونی و فولاد ضد زنگ تولید می‌شوند و به دلیل دقت بالا، پایداری طولانی‌مدت و تنوع در بازه فشار (از خلا تا فشارهای بسیار بالا)، انتخاب اول بسیاری از مهندسان و طراحان صنعتی هستند. این شرکت در آلمان، جمهوری چک، چین و روسیه دارای مراکز تولید و توسعه است و بیش از ۷۰ کشور در سراسر جهان، به محصولات آن اعتماد دارند.
• برندهای دیگر و گزینه‌های اقتصادی: علاوه بر موارد بالا، برندهای مطرح دیگری نیز وجود دارند از جمله Trafag، Madeco،Sensys ، Flowtech و … در بازار وجود دارند که دارای قیمت مناسبتری هستند /هنگام مقایسه برندها، حتماً مشخصات فنی کلیدی مانند دقت، تلرانس دمایی، جنس دیافراگم، محدوده فشار و استانداردهای حفاظتی را از دیتاشیت رسمی بررسی کنید. گاهی یک برند کمتر شناخته‌شده ممکن است محصولی ارائه دهد که دقیقاً برای نیاز شما مناسب باشد. بنابراین صرف شهرت برند کافی نیست و باید عملکرد واقعی محصول را سنجید.

پاسخ به سوالات رایج کاربران در مورد سنسورهای فشار

در پایان، به چند پرسش متداول که بسیاری از کاربران هنگام خرید یا استفاده از سنسور فشار مطرح می‌کنند، پاسخ می‌دهیم:

سوال ۱: تفاوت بین سنسور فشار، ترانسمیتر فشار و ترانسدیوسر فشار در چیست؟

این سه اصطلاح گاهی به جای هم به کار می‌روند، اما از نظر فنی تفاوت‌هایی دارند:

سنسور فشار (Pressure Sensor): به طور کلی هر دستگاهی که کمیت فشار را اندازه‌گیری کرده و خروجی متناسب با آن تولید کند سنسور فشار نامیده می‌شود. این خروجی می‌تواند هر نوع سیگنالی باشد (مکانیکی، الکتریکی و …).

ترانسدیوسر فشار (Pressure Transducer): معمولاً به سنسور فشاری گفته می‌شود که سیگنال خروجی آن به صورت ولتاژ آنالوگ (مثلاً میلی‌ولت یا ولت) است. ترانسدیوسرهای فشار المان حسگری (مانند استرین‌گیج) به همراه یک مدار اولیه دارند که تغییرات فشار را به تغییر ولتاژ تبدیل می‌کند. این ولتاژ معمولاً کوچک است و ممکن است نیاز به تقویت داشته باشد.

ترانسمیتر فشار (Pressure Transmitter): نوعی سنسور فشار است که سیگنال خروجی استاندارد صنعتی مانند 4-20 mA یا 0-10 V) ارائه می‌دهد. در واقع یک ترانسمیتر، همان ترانسدیوسر فشار است که علاوه بر المان حسگر، مدار الکترونیکی کامل برای تقویت و تبدیل سیگنال به استاندارد صنعتی و گاهی عایق‌بندی و محافظت در برابر نویز را در بر دارد. ترنسمیترها مستقیماً به سیستم‌های کنترل و PLC متصل می‌شوند.

پرشر سوئیچ (Pressure Switch): ذکر این مورد هم مفید است که سوئیچ فشار در اصل سنسوری است که خروجی دیجیتال گسسته (قطع یا وصل) دارد و وقتی فشار به یک مقدار آستانه برسد تغییر وضعیت می‌دهد. پس پرشر سوئیچ به جای اندازه‌گیری دقیق فشار، برای کنترل ایمنی یا آلارم به کار می‌رود.

بنابراین سنسور فشار اصطلاح کلی است. اگر خروجی خام سنسور به کار گرفته شود (مثلاً 10 میلی‌ولت بر ولت)، دستگاه یک ترانسدیوسر است و اگر سیگنال تقویت و استاندارد شود ترانسمیتر نامیده می‌شود. البته در کاربرد روزمره، به اغلب سنسورهای فشار صنعتی ترانسمیتر فشار هم گفته می‌شود.

سوال ۲: چگونه می‌توان از سنسور فشار برای اندازه‌گیری سطح مایع یا ارتفاع استفاده کرد؟

سنجش ارتفاع مایع در مخازن یا ارتفاع از سطح دریا با استفاده از سنسور فشار یکی از کاربردهای رایج است. اساس کار، استفاده از رابطه بین فشار و ارتفاع ستون سیال است. به عنوان مثال برای اندازه‌گیری سطح مایع در یک مخزن، می‌توان یک سنسور فشار گیج در پایین مخزن نصب کرد؛ فشار اندازه‌گیری‌شده طبق رابطه‌ی هیدرواستاتیک برابر است با ghρ که ρچگالی سیال، g شتاب گرانش و h ارتفاع سیال بالای سنسور است. با فرض ثابت بودن چگالی (برای مایعات غیر قابل تراکم)، فشار متناسب با ارتفاع خواهد بود. بنابراین با کالیبره کردن سنسور برای سیال مورد نظر، می‌توان ارتفاع مایع را به دست آورد. برای دقت بالاتر، غالباً از ترانسمیترهای اختلاف فشار استفاده می‌شود که یک پورت آن به پایین مخزن و پورت مرجع آن به بالای مخزن (فشار سر مخزن) وصل است؛ در این حالت خروجی سنسور مستقیماً متناسب با ارتفاع مایع است حتی اگر فشار اتمسفر محیط تغییر کند.

برای اندازه‌گیری ارتفاع از سطح دریا (altitude) نیز از سنسور فشار مطلق بهره گرفته می‌شود. سنسور، فشار بارومتریک محیط را اندازه می‌گیرد و با قرار دادن این مقدار در فرمول بارومتریک استاندارد می‌توان ارتفاع تقریبی را محاسبه کرد. در این روش باید فشار اتمسفر در نقطه مرجع (سطح دریا یا یک نقطه معلوم) را داشته باشیم و سپس اختلاف فشار اندازه‌گیری‌شده توسط سنسور مطلق، به اختلاف ارتفاع تبدیل می‌شود. بسیاری از ارتفاع‌سنج‌های الکترونیکی در هواپیماها و کوهنوردی، و همچنین گوشی‌های هوشمند امروزی از همین اصل برای محاسبه ارتفاع بهره می‌برند.

سوال ۳: چرا و چه زمانی از سنسور فشار دیافراگمی استفاده می‌شود؟

ترانسمیتر فشار دیافراگمی به سنسورهایی گفته می‌شود که یک غشاء نازک در قسمت ورودی فشار دارند و المان حسگر پشت این غشاء قرار گرفته است. این طراحی برای شرایطی به کار می‌رود که سیال فرآیندی نباید مستقیماً با سنسور تماس پیدا کند یا ورود سیال به محفظه سنجش مشکل‌ساز است. دلایل متداول استفاده از سنسورهای دیافراگمی عبارت‌اند از:

1. سیالات خورنده یا آلاینده: در صنایعی مثل غذایی و دارویی، سیالاتی مانند شیر، آب‌میوه، داروها و … وجود دارند که آلوده شدنشان غیرمجاز است یا خود سیال خواص خورندگی دارد. دیافراگم معمولا از جنس استیل ضدزنگ مخصوص یا روکش‌دار ساخته می‌شود که مانع نفوذ سیال به حسگر شده و همچنین تمیزکاری سنسور را آسان می‌کند.
2. سیالات چسبناک و دارای ذرات: موادی مانند شیره‌ها، دوغاب‌ها، روغن‌های سنگین و لجن‌ها ویسکوزیته بالا یا ذرات معلق دارند که می‌توانند سوراخ ورودی سنسورهای معمولی را مسدود کنند. سنسور دیافراگمی سطح صاف و بدون حفره‌ای ارائه می‌دهد که اجازه می‌دهد فشار وارد شود ولی از تجمع مواد در دهانه سنسور جلوگیری می‌کند. به عنوان نمونه، برای اندازه‌گیری فشار خمیر کاغذ یا شکلات مذاب از این نوع استفاده می‌شود.
3. دماهای فرایندی بالا: در برخی مدل‌های خاص، می‌توان دیافراگم را با یک سیال پرکننده (مثل روغن سیلیکون) از حسگر اصلی جدا کرد و حسگر را دورتر از نقطه داغ قرار داد (مانند seal diaphragm جداشونده). این کار اجازه می‌دهد سنسور فشار در دماهای بالاتر از تحمل الکترونیک به کار گرفته شود. مثلا در فرآیندهای پتروشیمی با دمای سیالC ˚300 از دیافراگم با کپیلاری استفاده می‌کنند تا حرارت به ترانسمیتر منتقل نشود.
4. بنابراین هرگاه تمیزی سیال و جلوگیری از تماس مستقیم آن با سنسور اهمیت داشته باشد یا سیال خواص فیزیکی داشته باشد که سنجش مستقیم را سخت کند، از سنسورهای دیافراگمی (فلش‌ممبران) استفاده می‌کنیم. البته این سنسورها معمولا گران‌تر از انواع معمولی هستند و پاسخ فرکانسی آن‌ها ممکن است کمی کندتر باشد (به دلیل وجود حجم روغن پشت دیافراگم)، اما مزایای ذکر شده در کاربردهای مربوطه بسیار حیاتی‌اند.

سوال 4: چه عواملی می‌تواند باعث خرابی زودرس یا کاهش دقت سنسور فشار شود؟

سنسورهای فشار علی‌رغم طراحی مقاوم، ممکن است بر اثر شرایط نامناسب آسیب ببینند یا عملکردشان مختل شود. برخی عوامل موثر عبارت‌اند از:

• فشار بیش از حد (Overpressure): اعمال فشاری بسیار بالاتر از محدوده سنجش سنسور می‌تواند به المان حسگر یا دیافراگم آن آسیب فیزیکی برساند. حتی اگر سنسور نشکند، قرارگیری مکرر در معرض فشارهای نزدیک حد بالا، ممکن است باعث تغییر شکل دائمی دیافراگم و در نتیجه شیفت صفر شود. بنابراین همیشه رعایت حاشیه امن (حدود 1.5 برابر حد اکثر فشار کاری) ضروری است.
• شوک‌های فشاری و مکانیکی: تغییرات ناگهانی و شدید فشار (مانند ضربه قوچ در خطوط لوله یا پیک‌های لحظه‌ای) و همچنین لرزش‌ها یا ضربه‌های مکانیکی از بیرون، می‌توانند به سنسور صدمه بزنند یا دقت آن را کم کنند. مثلا سنسوری که روی کمپرسور یا پمپ نصب شده است اگر لرزش شدید داشته باشد، ممکن است مدارات لحیم‌کاری یا اتصالات آن در درازمدت آسیب ببینند. برای این منظور استفاده از وسایل دمپ‌کننده ضربه یا نصب سنسور در محل کم‌ارتعاش‌تر توصیه می‌شود.
• دماهای غیرمجاز: قرارگیری سنسور در دمای بالاتر یا پایین‌تر از محدوده طراحی می‌تواند باعث خرابی المان حسگر یا مدار الکترونیکی آن شود. همچنین تغییرات دمای مکرر (سیکل‌های گرم و سرد شدن) ممکن است باعث خزش قطعات و درزگیرها شود که به تغییر مشخصات در طول زمان می‌انجامد. برای محافظت، باید از سنسور مناسب دما استفاده کرد یا سنسور را عایق‌بندی حرارتی نمود.
• خورندگی و آلودگی سیال: اگر ماده سیال با اجزای سنسور سازگار نباشد، به مرور زمان می‌تواند دیافراگم یا محفظه سنسور را خورده و نشت ایجاد کند. همچنین رسوب مواد روی دیافراگم سنسور باعث تاخیر و خطا در انتقال فشار خواهد شد. به همین دلیل انتخاب جنس مناسب (استیل ضدزنگ 316L، هاستلوی، سرامیک و غیره) برای قطعات در تماس با فرآیند بسیار مهم است. سوال رایجی که کاربران می‌پرسند این است که “آیا سنسور در برابر ماده X مقاوم است؟”. پاسخ قطعی تنها با دانستن ترکیب دقیق ماده ممکن است، اما جداول مقاومت شیمیایی می‌تواند به انتخاب جنس صحیح کمک کند.
• خطاهای نصب و استفاده نادرست: بخش قابل توجهی از خرابی زودرس سنسورها به دلیل نصب ناصحیح رخ می‌دهد. برای مثال، سفت کردن بیش از حد سنسور در محل اتصال رزوه‌ای می‌تواند به بدنه آن تنش وارد کرده و المان حسگر را تحت فشار اضافی قرار دهد. یا نشت بند (تفلون) اضافه که وارد مجرای فشار شود ممکن است سنسور را بلاک کند. همچنین اتصال نادرست سیم‌ها در سنسورهای دارای قطبیت می‌تواند به مدار الکترونیکی آسیب برقی (مثلاً اتصال اشتباه 24Vبه خروجی) منجر شود. همیشه باید دستورالعمل نصب سازنده به دقت دنبال شود و از افراد مجرب برای نصب کمک گرفت. ضربه زدن یا افتادن سنسور نیز می‌تواند کالیبراسیون آن را به هم بزند.
• عدم کالیبراسیون دوره‌ای: با گذشت زمان ممکن است سنسور اندکی از تنظیم خارج شود (به خصوص سنسورهای بسیار دقیق). اگر کالیبراسیون دوره‌ای انجام نشود، خطای اندازه‌گیری می‌تواند از حد مجاز فراتر رود. معمولاً توصیه می‌شود سنسورهای فشار هر 6 ماه تا 1 سال یکبار (بسته به دقت مورد نیاز) در آزمایشگاه‌ معتبر کالیبره و تنظیم شوند. این کار به ویژه در صنایع دارویی و غذایی که الزامات کیفی سخت‌گیرانه دارند اجباری است.
• با رعایت موارد فوق و به کارگیری سنسور در محدوده‌های طراحی‌شده، یک سنسور فشار می‌تواند سال‌ها عملکرد دقیق و مطمئن داشته باشد. همچنین حتماً کاتالوگ فنی دستگاه برای شرایط مجاز کار (حداکثر فشار، دمای محیط، شوک و ارتعاش مجاز و غیره) مطالعه شود تا از حدود ایمنی فراتر نرویم.

سوال ۵: چه نوع سیگنال خروجی برای کاربرد من مناسب‌تر است؟

انتخاب نوع خروجی سنسور فشار بستگی به سیستم کنترلی و شرایط کاربرد دارد. به طور کلی رایج‌ترین سیگنال‌های خروجی و موارد استفاده آنها عبارت‌اند از:

4-20 mAدو سیمه: انتخاب پیش‌فرض در صنایع فرآیندی و اکثر کاربردهای صنعتی است. مزیت اصلی آن مصونیت در برابر نویز و افت ولتاژ در مسافت‌های طولانی است، چون سیگنال به صورت جریان منتقل می‌شود. همچنین تغذیه سنسور از همین حلقه جریان تأمین می‌شود و نیاز به سیم‌کشی جداگانه تغذیه نیست. اگر فاصله سنسور تا اتاق کنترل زیاد است (مثلاً بیش از 10 متر) یا محیط الکتریکی پرنویز است، 4-20 mAگزینه مناسبی است.

0-10 V (یا 1-5 Vو0.5-4.5 Vو …): این خروجی ولتاژی معمولاً در مسافت‌های کوتاه استفاده می‌شود، مثلاً وقتی سنسور داخل یک دستگاه یا ماشین به ورودی آنالوگ نزدیک وصل می‌شود. مزیت آن سادگی است (به منبع تغذیه 24V و مقاومت حلقه نیاز ندارد) اما نسبت به نویز و افت ولتاژ حساس‌تر است. در کاربردهای HVAC و ماشین‌آلات کوچک خروجی ولتاژی متداول است.

خروجی میلی‌ولت مستقیم (ratiometric): این در واقع خروجی خام ترانسدیوسر است مثل 10mV/Vاین نوع سیگنال سطح بسیار پایینی دارد و برای فواصل بیش از چند سانتی‌متر مناسب نیست مگر اینکه بلافاصله به یک تقویت‌کننده تفاضلی وصل شود. سنسورهای ارزان قیمت یا سلول‌های فشار آزمایشگاهی این خروجی را دارند و استفاده از آنها نیازمند مدار تقویتی مجزا است.

خروجی دیجیتال (RS485 Modbus, CAN, I2C, SDI-12 و …): در سال‌های اخیر برخی سنسورهای فشار با خروجی دیجیتال نیز رواج یافته‌اند. مزیت بزرگ آنها امکان اتصال چند سنسور روی یک باس دو سیمه مشترک و خواندن مقادیر به صورت آدرس‌پذیر است (مثل شبکه Modbus). همچنین کالیبراسیون داخلی و ارسال مقدار به صورت دیجیتال باعث حذف خطاهای آنالوگ (نویز، افت) می‌شود. اگر در سیستم شما کنترلر یا دیتالاگر با ورودی دیجیتال مناسب وجود دارد و نیاز به سیم‌کشی کمتر یا دقت بالاتر دارید، این سنسورها مفیدند. در غیر این صورت، برای استفاده از آنها باید دانش تنظیم شبکه و پروتکل مربوطه را داشته باشید.

خروجی فرکانسی یا PWM: برخی ترانسمیترها خروجی فرکانسی (مثلاً kHz 1-6) متناسب با فشار ارائه می‌دهند. این نوع خروجی کمتر رایج است اما در محیط‌های بسیار پرنویز یا جهت ارسال بی‌سیم (فرستنده-گیرنده رادیویی ساده) مفید است. خروجی فرکانسی نیز مانند 4-20 mA نسبت سیگنال به نویز بالایی دارد.

به طور خلاصه اگر سیستم شما ورودی آنالوگ استاندارد دارد و فاصله زیاد است، 4-20 mA بهترین انتخاب است. اگر مصرف توان کم مد نظر است (مثلاً در یک تجهیز باتری‌خور یا سنسور بی‌سیم)، خروجی ولتاژی یا دیجیتال کم‌مصرف مناسب‌تر خواهد بود. برای کاربردهای هوافضا یا خودرو که سنسور مستقیماً به برد الکترونیکی متصل است، خروجی میلی‌ولت خام یا دیجیتال I2C/ SPI استفاده می‌شود. همیشه قبل از خرید، سازگاری نوع خروجی سنسور با ورودی‌های ابزار دریافت‌کننده (PLC، نمایشگر، دیتالاگر و غیره) را بررسی کنید تا نیاز به مبدل اضافی نباشد.

جمع‌بندی، انتخاب و خرید ترانسمیتر فشار

سنسور فشار به عنوان یکی از ادوات حیاتی در کنترل و پایش صنعتی، تنوع بسیار زیادی از نظر نوع، تکنولوژی و برند دارد. برای انتخاب سنسور فشار مناسب باید ابتدا نیازهای فرآیند خود را (از نظر نوع فشار، محدوده، دقت، شرایط محیطی و …) به دقت مشخص کنید و سپس با اطلاع از ویژگی‌های انواع سنسورها و محصولات موجود در بازار، گزینه‌ای را برگزینید که بهترین تطابق را با نیاز شما داشته باشد. در این مسیر بهره‌گیری از تجربیات متخصصان کنترل با ما میتواند کمک شایانی در انتخاب و خرید سنسور فشار به شما بکند.

امیدواریم تصویری شفاف‌تر از دنیای سنسورهاو ترانسمیترهای فشار به شما داده و در تصمیم‌گیری آگاهانه مفید واقع شود.
