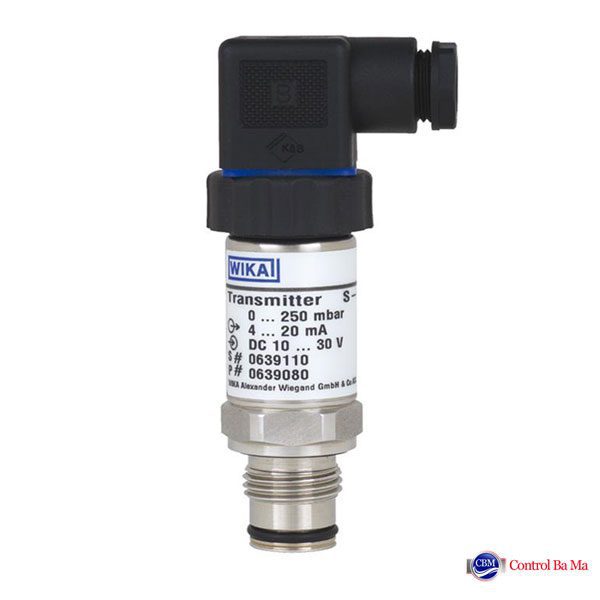

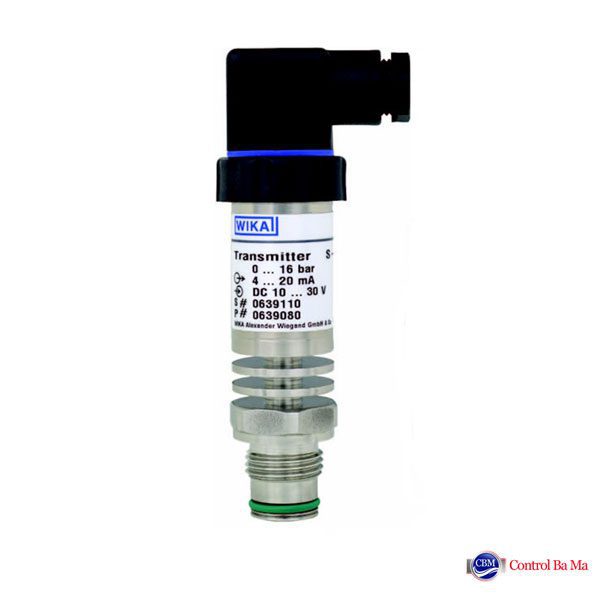

سنسور فشار WIKA مدل S-11

سنسور فشار دیافراگمی (ترانسمیتر فشار) ویکا WIKA سری S11 (S-11)

سنسور فشار دیافراگمی ویکا مدل(S11) S-11 تولید شرکت آلمانی WIKA  از نوع سنسورهای فشار قلمی دارای دیافراگم است. بکار گیری دیافراگم، به این علت است که امکان دارد در برخی سیالات، ورودی اتصالات سنسور فشار معمولی مسدود شده و خوانش فشار با مشکل روبرو شود، از این رو مجبور به استفاده از دیافراگم در مدخل ورودی این کانال ها هستیم تا سیال وارد خود سنسور نشود. ترانسمیتر فشار دیافراگمی به‌ویژه برای اندازه‌گیری سیالات دارای ویسکوزیته بالا، خمیری، چسبناک، متبلور، پر از ذرات معلق و آلوده طراحی شده است.



اصول کارکرد سنسورهای(ترانسمیتر) فشار دیافراگمی:

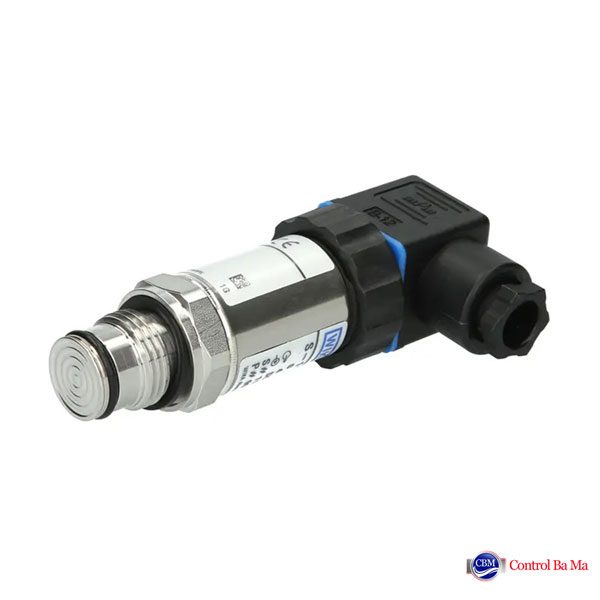

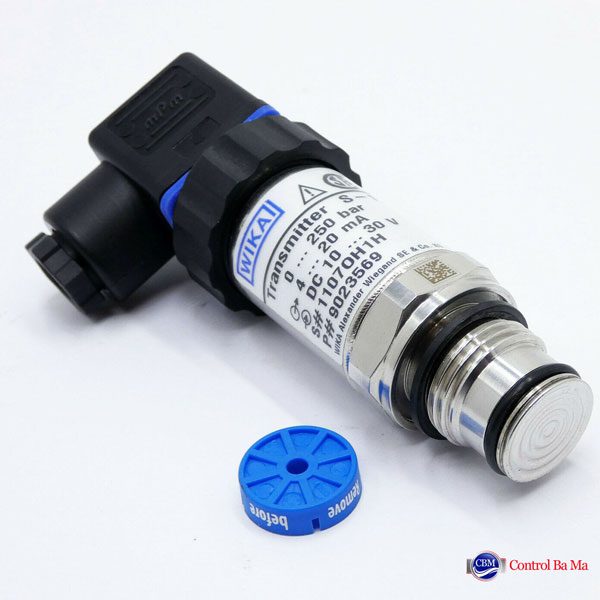

در سنسورهای فشار، وجود یک دیافراگم برای انتقال فشار سیال به المان حسگر الزامی است. در سنسور های معمولی یا سوزنی، این دیافراگم در داخل محفظه داخلی سنسور تعبیه شده و به آن Internal Diaphragm می گویند.  اما به دلایلی که در بالا گفته شد، برای برخی سیالات بایستی این دیافراگم به ورودی اتصال محفظه سنسور آورده شود تا از سنسور محافظت به عمل آید یا عملکردش بهبود یابد.. این دیافراگم ها می تواند دارای انواع مختلفی باشد، ولی به مدلی از آن که دیافراگم یکپارچه است،  flush diaphragm گفته می شود. ترانسدیوسر فشار ویکاwika s-11 از نوع فلاش دیافراگم است و دیافراگم آن مستقیما به قسمت اتصال فرآیند سنسور متصل است.

از آنجا که دیافراگم سنسور فشار ویکا S-11 از یک ورقه بسیار نازک استیل ساخته شده، مهمترین نکته در کاربرد این سنسور فشار دیافراگمی، عدم لمس دیافراگم با فشار یا با وسایل نوک تیز است. زیرا به شدت به سنسور آسیب وارد آورده و آن را از کار می اندازد.



کاربرد های ترانسمیتر(سنسور) فشار قلمی ویکا WIKA سری S11 (S-11)

1. صنایع غذایی: در صنایع غذایی که رعایت بهداشت اجزاء بکار رفته در خط تولید بسیار مهم است، عموما از سنسور فشار دیافراگمی استفاده می‌شود که چون قسمت جلو سنسور حفره ندارد، تمامی سطح سنسور که در تماس با مواد غذایی است قابل شستشو و تمیز شدن باشد تا از تجمع و رسوب مواد روی سطح سنسور و در نتیجه فساد احتمالی مواد جلوگیری شود و یا از اختلال در سنجش فشار جلوگیری به عمل آید. استریلیزاسیون خط تولید نیز به راحتی انجام می گیرد و آسیبی به سنسورهای فشار دیافراگمی وارد نمی آید.
2. صنایع داروسازی: علاوه بر رعایت بهداشت، در صنایع داروسازی و بیوتکنولوژی، ممکن است مواد دارای خورندگی اسیدی یا بازی استفاده شود که به مرور سنسورهای سوزنی را دچار آسیب کند. دیافراگم مقاوم در برابر این نوع آسیب ها در سنسور فشار دیافراگمی S11 نیز مزیت فوق العاده این سنسور در برابر سنسورهای معمولی است.
3. ماشین‌آلات پرکن و بسته‌بندی: برای اطمینان از فشار مناسب در فرآیندهای بسته‌بندی و تحمل دمای بالا ، استفاده از سنسورهای دیافراگمی ویکاS-11  انتخاب مناسبی است.



مشخصات فنی سنسور فشار دیافراگمی  WIKA مدل S11:

محدوده اندازه‌گیری فشار :

سنسور فشار قلمی S11 دارای محدوده اندازه‌گیری فشار بسیار گسترده است و از حیث نوع سنسور به سه دسته: سنسور فشار نسبی(Gage)، سنسور فشار مطلق(Absolut) و سنسور فشار خلا(Vacume) تقسیم میشود.

سنسور فشار نسبی یا گیج دارای رنج های 0.1 ، 0.16 ، 0.25 ، 0.4 ، 0.6 ، 1 ، 1.6، 2.5 ، 4 ، 6 ، 10 ، 16 ، 25 ، 40 ، 60 ، 100 ، 160 ، 250 ، 400 و 600 بار است. این رنج وسیع در بین سنسورهای دیافراگمی کم نظیر است.

رنج سنسور فشار مطلق دیافراگمی یا ابسولوت s-11 از این قرار است : 0.25 ، 0.4 ، 0.6 ، 1 ، 1.6 ، 2.5 ، 6 ، 10 و 16 بار

در مدل گیج های وکیوم یا خلا سنسور فشار دیافراگمی S-11 نیز، رنج های -0.6 ، -0.4 ، -0.25 ، -0.16 ، -0.1 و -1 تا صفر بار تولید شده است. برخی رنج های خلا تا محدوده فشارهای مثبت نیز موجود است.



دمای کاری سنسور فشار S11 :

ویژگی دیگر سنسور دیافراگمی WIKA S11 تحمل دمای بالا درآن است. مدل معمولی این سنسور از دمای -30^OC تا   100^OC تحمل دمایی برای سیال دارد. البته ویژگی خاص این سنسور مدلهایی است که طراحی شده و دارای کولینگ هستند و تحمل دما در آن ها از  -20 ^OC تا 150^OC است. این مدلها هم در بازار ایران موجود است و مشکل تحمل دما را در بسیاری از صنایع مرتفع می کند.



دقت اندازه گیری :

دقت این سنسور فشار به صورت استاندارد، درصدی از مقیاس کامل (Full Scale) تعریف می‌شود و برابر 0.5 درصد از محدوده رنج اندازه گیری است. در رنج های بالاتر از 0.25 بار، دقت 0.25  درصد بصورت آپشنال قابل سفارش گذاری است.



خروجی سنسور S11 :

خروجی این سنسور به صورت سیگنال 4 تا 20 میلی آمپر است. دیگر انواع خروجی های این سنسور موجود ایران نبوده و بصورت سفارشی قابل تامین است. تغذیه سنسور هم برای این خروجی 10…30VDC است.



زمان پاسخ دهی سنسور:

به علت بکار گرفته شدن دیافراگم، این سنسور برای ست شدن با محیط سیال به زمانی کمتر مساوی با 10mS نیاز دارد. اگرچه این زمان نسبت به مدلهای سوزنی (مثلا S-10) بیشتر است، اما در نوع خود از نظر سرعت بینظیر است.



جنس مواد سازنده سنسور فشار دیافراگمی S-11 :

ترکیب مواد مقاوم و طراحی خاص باعث می‌شود که سنسور S-11 WIKA در شرایط صنعتی دشوار، به خوبی عملکرد داشته باشد.  تمام قسمتهای بدنه ، اتصالات و دیافراگم سنسور S11 از جنس فولاد ضد زنگ است.  این ماده مقاومت بالایی در برابر خوردگی و سایش دارد و به ویژه برای محیط‌های خورنده و شرایط سخت کاربرد دارد.

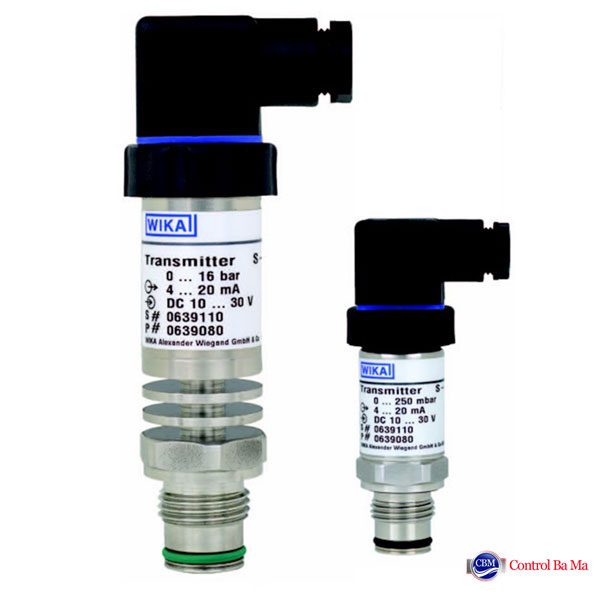

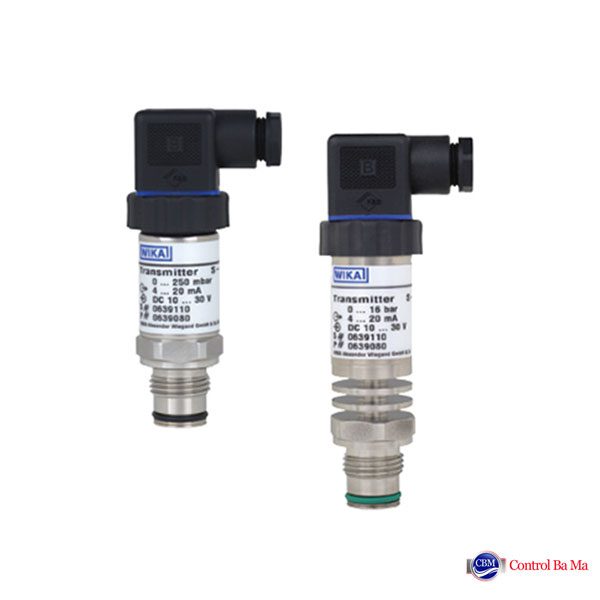

در جدول ذیل تفاوت سنسورهای فشار دیافراگمی WIKA سری  S-11  در دو مدل کولینگ دار و معمولی با سنسورهای سوزنی WIKA سری S-10 مقایسه شده است.

پارامتر	سنسور S11 کولینگ دار	سنسور S11	سنسور S10
رنج دما محیط	-20…80°C	-20…80°C	-20…80°C
رنج دما سیال	-20…150°C	-30…100°C	-30…100°C
رنج دما نگهداری	-40…100°C	-40…100°C	-40…100°C
سایز اتصال	1/2 G	1/2 G	1/2 NPT
دقت	0.5% (0.25%OPTIONAL)	0.5% (0.25%OPTIONAL)	0.25%,0.5%
مقاومت شوک	400g	1000g	1000 g
مقاومت لرزش	10g	20g	20 g
پاسخ زمانی	10ms˃	10ms˃	1ms˃



اتصالات الکتریکی سنسور فشار دیافراگمی قلمی ویکا S-11

برای اتصالات الکتریکی از کانکتور DIN 175301-803 A  استفاده شده که معمولاً در دستگاه‌های صنعتی مورد استفاده قرار می‌گیرد. این کانکتور محکم و مقاوم است و به راحتی می‌تواند به سیستم‌های مختلف متصل شود. این کانکتور دارای IP65 است.

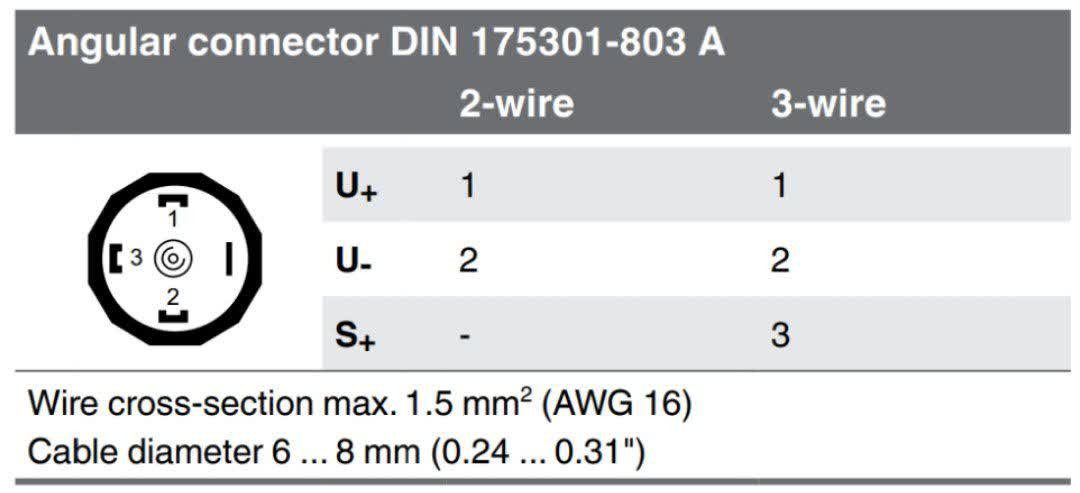

سیم بندی ترانسمیتر فشار مدل  S11 با اتصال کانکتور 90 درجه به صورت زیر می باشد..

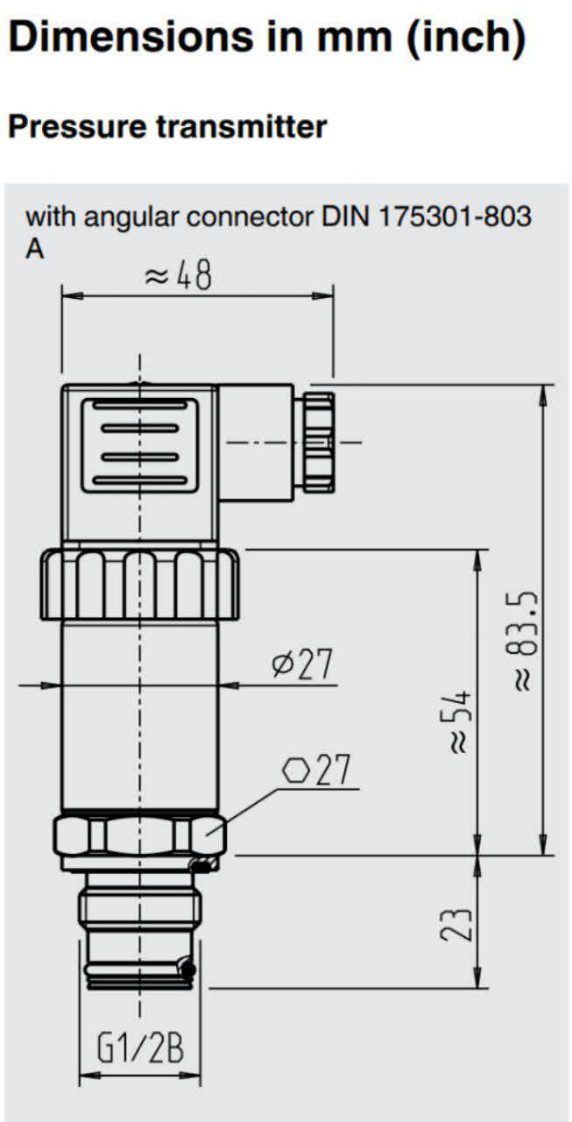

ابعاد فیزیکی ترنسمیتر فشار دیافراگمی ویکا سری S11 :

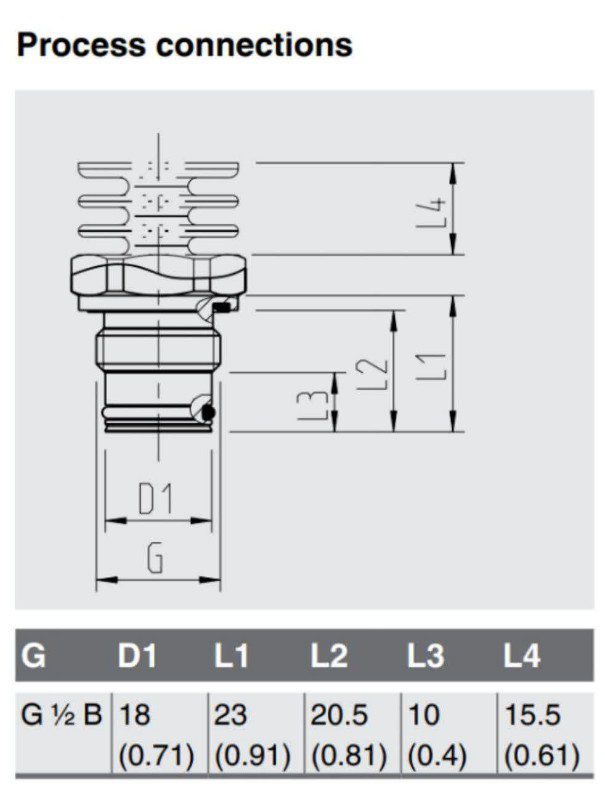

دیافراگم ها در سنسورهای فشار می توانند بصورت کلمپی، یا فلنچی عرضه شوند. اما در مدل سنسور فشار S-11 ، اتصالات بصورت رزوه ای است و دیافراگم بصورت یکپارچه به رزوه متصل است. اتصالات موجود این سنسور در ایران با رزوه  G1/2 بوده و دیگر اتصالات تعریف شده در کاتالوگ بصورت آپشنال قابل تهیه است.

خرید(فروش) سنسور )ترانسمیتر( فشار دیافراگمی ویکا WIKA سری (S11) S-11 :

ترانسمیتر(سنور) فشار دیافراگمی ویکا S-11 با کیفیت و ویژگی دیافراگم یکپارچه در دو نوع کولینگ دار (مورد استفاده در دماهای بالا) و معمولی، انتخابی ایده‌آل برای صنایع مختلف است. برای اطلاعات بیشتر و خرید سنسور فشارویکا دیافراگمی WIKA مدل S11 (S-11)، می‌توانید مشخصات دقیق‌ آن را بررسی کرده و با تعیین رنج فشار و دمای سیال، استعلام قیمت آن را در سایت کنترل باما بگیرید و یا برای کسب اطلاعات تکمیلی با کارشناسان کنترل با ما تماس بگیرید.

مشخصات

نوع	دیافراگمی گیج (Gage)،مطلق(Absolute) خلا (Vacune)
رنج فشار	-1…600bar(انتخابی)
خروجی	4…20mA
دقت	0.5%FS
تغذیه	10…30VDC
دمای محیط	-20…80°C
دمای سیال	-30…100°C -20…150°C (کولینگ دار)
دمای نگهداری	-40…100°C
اتصال	1/2 G
پاسخ زمانی	10ms≥
درجه حفاظتIP	65
مقاومت شوک	1000 g 400 g (کولینگ دار)
مقاومت لرزش	20 g 10 g (کولینگ دار)
جنس دیافراگم	استیل
کاربرد	برای سیالات ویسکوز ، چسبنده، خورنده و دارای ذرات معلق
کشور سازنده	آلمان

دانلود کاتالوگ

دانلود کاتالوگ سنسور فشار WIKA مدل S-11
