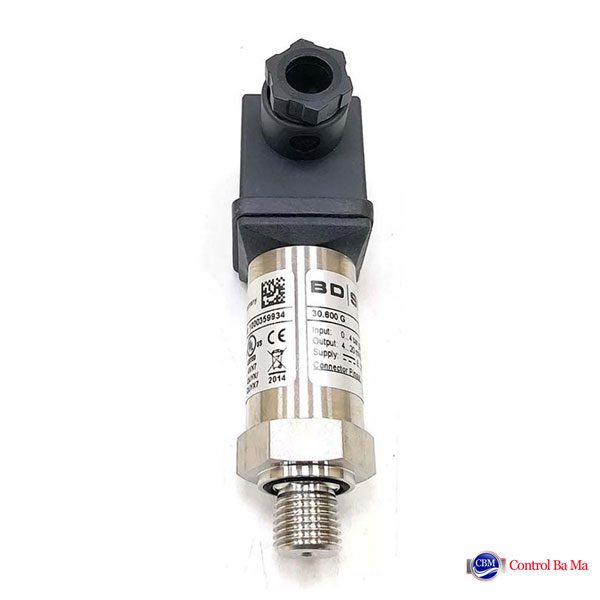

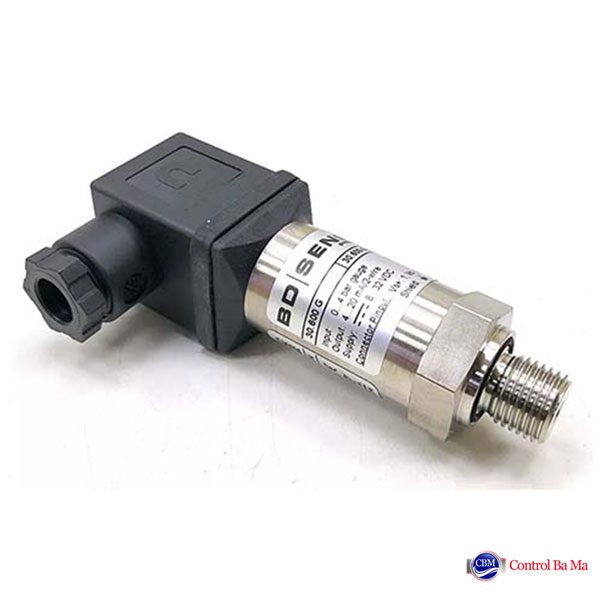

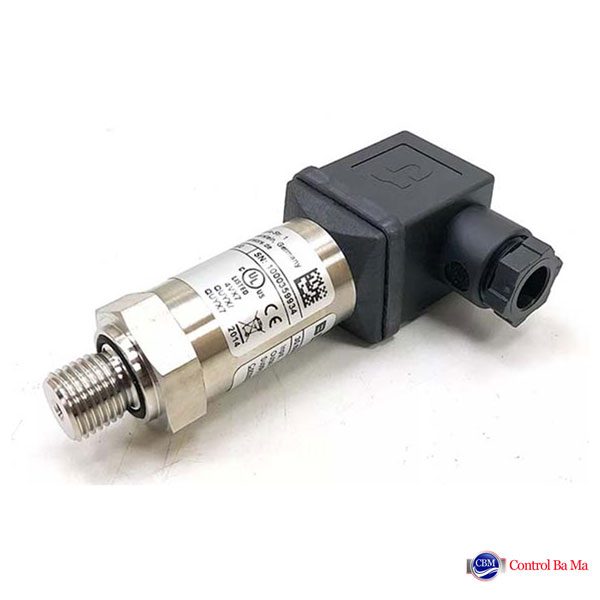

سنسور فشار BD 30.600G

سنسور فشار (ترانسمیتر فشار) BD بی دی سری 30.600G

 سنسور فشار سری 30.600G محصول BD SENSORS  بی دی است که یک برند معتبر آلمانی و از تولیدکنندگان پیشرو تجهیزات اندازه‌گیری فشار در جهان است و محصولات آن در صنایع مختلفی مورد استفاده قرار می‌گیرد. BD SENSORS   به‌طور خاص روی تولید ترانسمیترهای فشار متمرکز است و برخلاف بسیاری از شرکت‌ها که در چندین حوزه فعالیت دارند، این برند تلاش کرده تا تنها در این زمینه بهترین باشد. بنابراین کمپانی BD مدل‌های مختلفی از ترانسمیترهای فشار را ارائه می‌دهد، از مدل‌های ارزان‌قیمت OEM تا مدل‌های پیشرفته و ضدانفجار برای محیط‌های خاص.  BD SENSORS یک گزینه عالی برای کسانی است که به سنسورهای فشار دقیق و بادوام نیاز دارند. ترانسمیتر فشار BD سری 30.600 G گزینه‌ای مقرون‌به‌صرفه برای کاربردهای عمومی صنعتی است،

سنسور فشار بی دی30.600 G   یک ترانسمیتر فشارOEM  (Original Equipment Manufacturer Pressure Transmitter) است که برای کاربردهای عمومی همچون مهندسی مکانیک، مهندسی کارخانه، و سایر کاربردهای صنعتی طراحی شده است. این نوع ترانسمیترها معمولاً بدون نمایشگر و با طراحی ساده‌تر هستندو رنج های فشار متوسط را می گیرند. بنابراین هزینه پایین‌تری نسبت به دیگر مدل‌های عمومی دارند که عملکردی دقیقتر دارند یا دارای نمایشگر هستند و یا قابلیت سنجش طیف وسیع رنج فشار دارند.

ویژگی‌های کلیدی ترانسمیتر فشار BD بی دی سری 30.600G

ویژگی‌های سنسور فشار BD 30.600G از این قرار است:

دقت کلی این سنسور  ≤ 1% FSO است، مطابق استاندارد IEC 60770.

رنج های فشار این سنسور عبارتند از 1.6 ، 2.5 ، 4 ، 6 ، 10 ، 16 ، 25 ، 40 ، 60 ، 100 ، 160 و 250 بار

سیگنال خروجی سنسور 30.600G در دو نوع استاندارد 2 سیمه و با سیگنال 4 … 20 mA است که با تغذیه 8 … 32 VDC. کار می کند و خروجی استاندارد 3 سیمه که خروجی 0 تا 10 ولت دارد و با تغذیه 14 … 30 VDC کار می کند.

زمان پاسخگویی این ترنسمیتر فشار در مدل 2سیمه کمتر از 10  میلی‌ثانیه و در مدل 3 سیمه کمتر از 3 میلی ثانیه است.

محدوده دمای مجاز ترنسمیتر فشار BD 30.600G عبارت است از:

• • دمای محیط  -25 تا 85 درجه سانتی‌گراد.
  • دمای مدیا (سیال) کاری -25 تا 125 درجه سانتی‌گراد.
  • دمای نگهداری -40 تا 85 درجه سانتی‌گراد.

اما بی گمان ویژگی منحصر به فرد سنسورهای فشار BD ، و از جمله مدل 30.600G ایمنی الکترومغناطیسی یا مقاومت بالا در برابر نویزهای الکترومغناطیسی است. این مقاومت مطابق با استاندارد EMC (سازگاری الکترومغناطیسی) بر اساس EN 61326 بوده و از خروجی سنسور در برابر نویزهای الکتریکی و تداخل‌ فرکانس های بالا ناشی از دستگاه‌های دیگر یا سیستم‌های قدرت محافظت می کند. همچنین این ترانسمیتر فشار در برابر پلاریته معکوس نیز محافطت شده است و اگر سیم‌ها اشتباه وصل شوند، سنسور آسیب نمی‌بیند.

دارای قابلیت تحمل فشار بیش از حد سنجش و تحمل فشار انفجاری و همچنین تحمل فشار خلا به میزان نامحدود.

دوام بالا ویژگی دیگر ترنسمیتر فشار BD سری 30.600G است. عمر عملیاتی این سنسور  بیش از 100 میلیون سیکل است. در برابر لرزش تا 10g و در برابر شوک تا 500g مطابق استانداردهای بین المللی پایداری دارد.

مواد تشکیل دهنده ترانسمیتر(سنسور) فشار BD سری 30.600G

پورت و بدنه سنسور فشار 30.600g از جنس استنلس استیل 304  می‌باشد. دیافراگم داخلی سنسور هم از جنس سرامیک ceramics Al2O3 96 %  است. جنس سیلِ (آب‌بند) هم در این سنسور FKM  است. این ماده یک نوع لاستیک فلوروکربن است که معمولاً در محیط‌هایی با دمای بالا و مواد شیمیایی، مقاوم عمل می‌کند. وزن تقریبی سنسور 120 گرم می باشد.

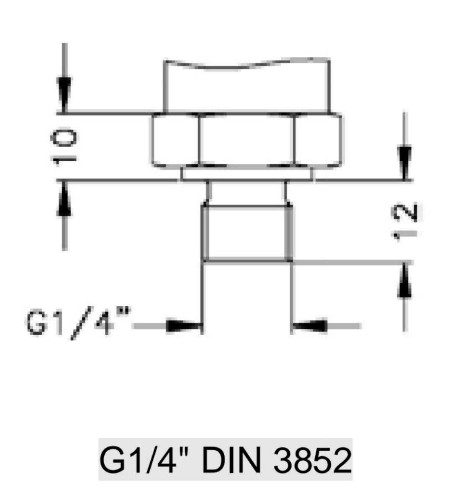

ابعاد سنسور فشار BD بی دی سری 30.600G :

ابعاد فیزیکی سنسور ، بدنه، پورت، و سوکت اتصال الکتریکی سنسور فشار 30.600G در شکل های زیر به وضوح آمده است.

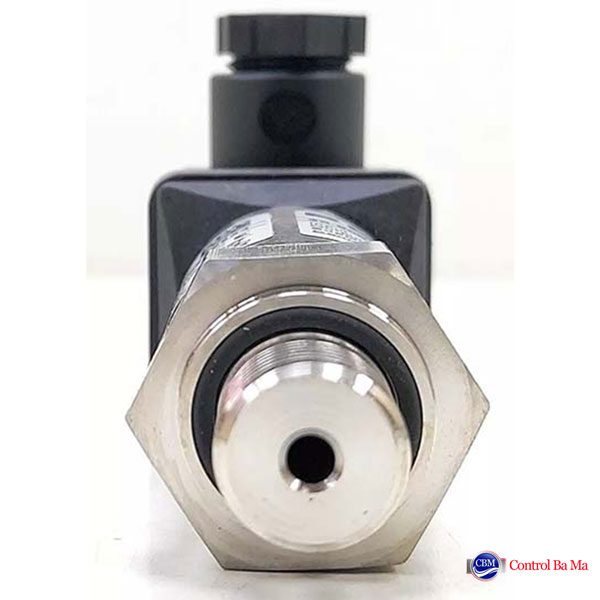

رزوه اتصال موجود در ایران این سنسور هم  ¼ G می باشد.

کاربردهای ترانسمیتر فشار BD مدل 30.600G

این سنسور یک ترانسمیتر فشار است که برای اندازه‌گیری فشار در سیستم‌های مختلف صنعتی استفاده می‌شود. به دلیل پایداری بالا، مقاومت در برابر شرایط محیطی سخت، دقت مناسب و قیمت اقتصادی در طیف گسترده‌ای از صنایع از جمله ماشین‌سازی، هیدرولیک، نیوماتیک، تهویه، پتروشیمی و تجهیزات آزمایشگاهی قابل استفاده است. برخی از کاربردهای ترنسدیوسر فشار  بی دی BD سری 30.600G را مرور می کنیم.

مهندسی مکانیک و صنایع ماشین‌سازی: به دلیل دقت بالا (1% FSO) و پایداری طولانی‌مدت، این سنسور در ماشین‌آلات صنعتی برای مانیتورینگ فشار استفاده می‌شود. همچنین، مقاومت آن در برابر لرزش (تا 10g) و شوک (500g) باعث می‌شود در محیط‌های صنعتی سخت دوام بیاورد.

سیستم‌های هیدرولیک و نیوماتیک:  سنسور دارای دیافراگم سرامیکی (Al₂O₃ 96%) است که باعث افزایش مقاومت آن در برابر فشارهای ناگهانی و محیط‌های خورنده می‌شود. همچنین، رنج فشار وسیع (1.6 تا 250 بار) باعث می‌شود در سیستم‌های تحت فشار بالا مانند هیدرولیک و نیوماتیک قابل استفاده باشد.

صنایع عمومی و کاربردهای صنعتی: این سنسور به دلیل هزینه پایین، طراحی کامپکت و مقاومت بالا در برابر شرایط محیطی در صنایع مختلف از جمله تصفیه آب، صنایع غذایی، دارویی و پتروشیمی هم به کار می‌رود.

کنترل و نظارت بر فشار در سیستم‌های تهویه و تبرید : به دلیل محدوده دمایی گسترده (-25 تا 125°C برای محیط و سیال)، این سنسور می‌تواند در سیستم‌های HVAC، چیلرها و کمپرسورها برای نظارت دقیق بر فشار گاز و مایعات استفاده شود.

تجهیزات آزمایشگاهی و دستگاه‌های تست فشار: به دلیل پاسخ‌دهی سریع (10 میلی‌ثانیه در سیستم 2 سیمه و 3 میلی‌ثانیه در سیستم 3 سیمه) و دقت بالا، این سنسور در دستگاه‌های تست و آزمایشگاهی برای اندازه‌گیری فشارهای حساس مورد استفاده قرار می‌گیرد.

– BD SENSORS همواره روی بهبود محصولات و استفاده از فناوری‌های جدید در سنسورهای فشار کار می‌کند، به همین دلیل توانسته جایگاه خود را در صنعت حفظ کند . سنسور فشار30.600G  گزینه مناسبی برای محیط‌های صنعتی پر از نویزهای الکتریکی و الکترومغناطیسی است که با هزینه پایین، دقت مناسب و مقاومت بالا در برابر شرایط محیطی سخت مناسب برای انتخاب های شماست.

خرید (فروش) سنسور (ترانسمیتر) فشار BD مدل 30.600G

برای اطلاعات از قیمت و خرید سنسور (ترانسمیتر)فشار BD مدل 30.600G ، می‌توانید مشخصات دقیق‌ آن را بررسی کرده و با تعیین رنج فشار و دمای سیال، استعلام قیمت آن را در قسمت استعلام در واتزاپ سایت کنترل باما(controlbama.com) بگیرید و یا برای کسب اطلاعات تکمیلی و دریافت مشاوره با کارشناسان کنترل با ما تماس بگیرید.
