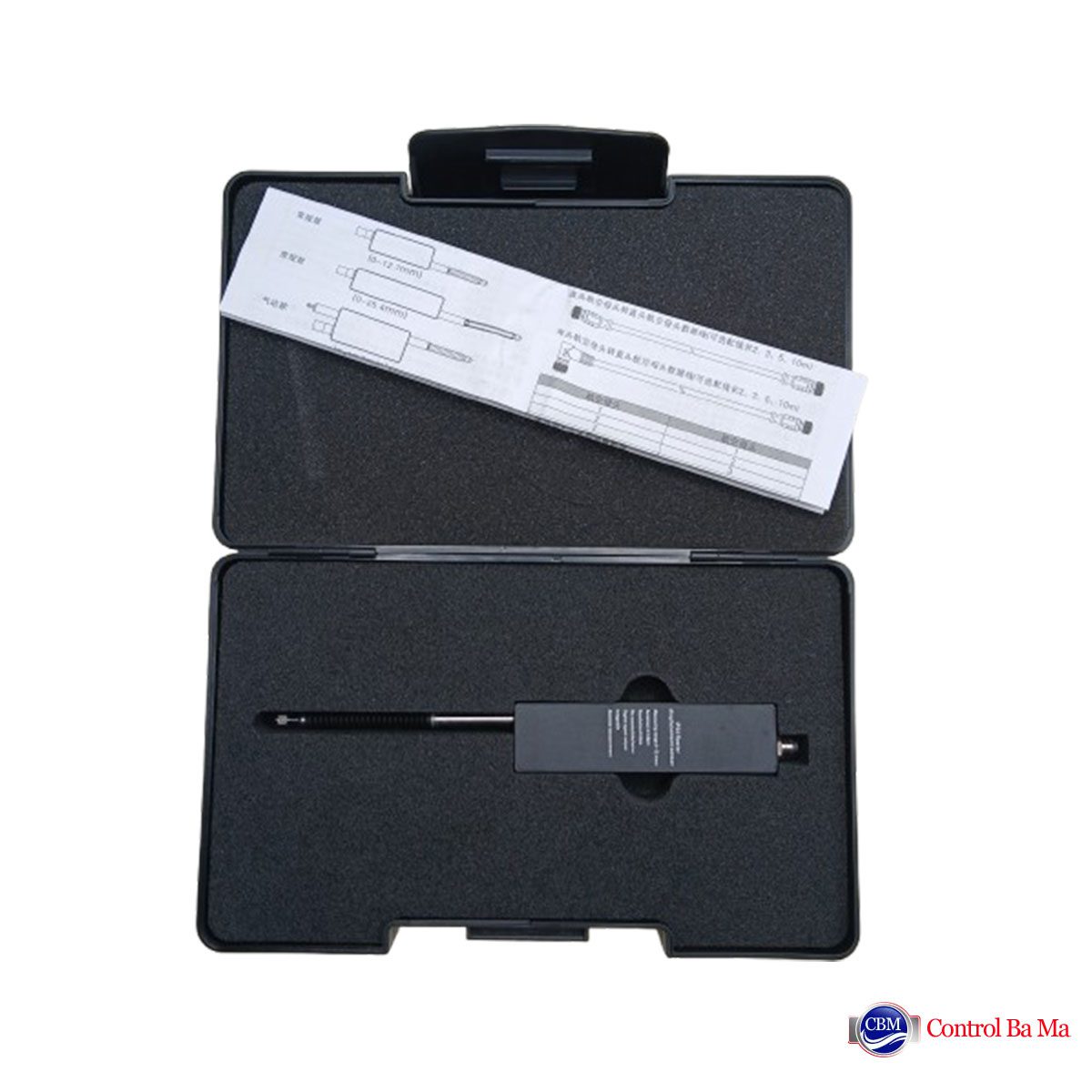

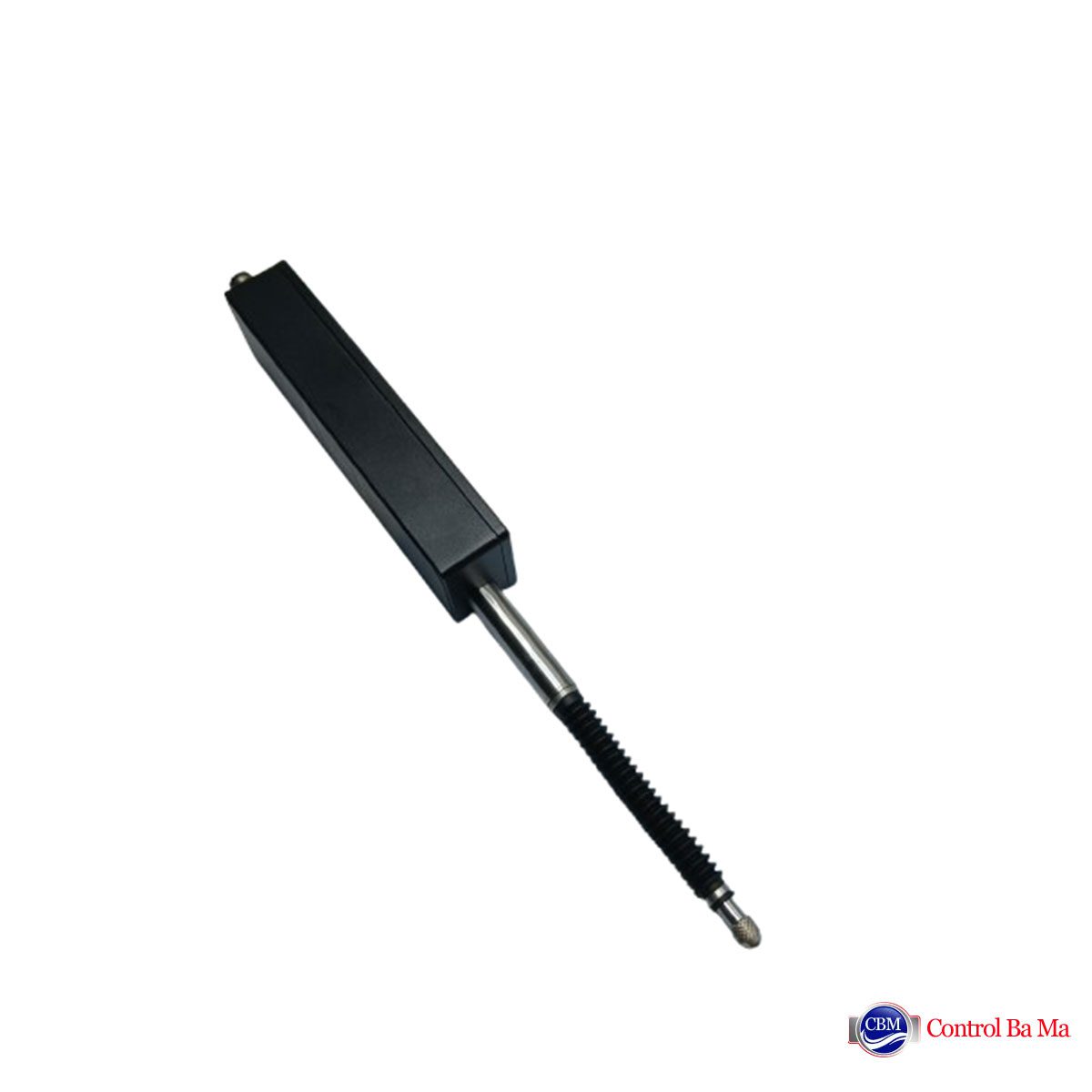

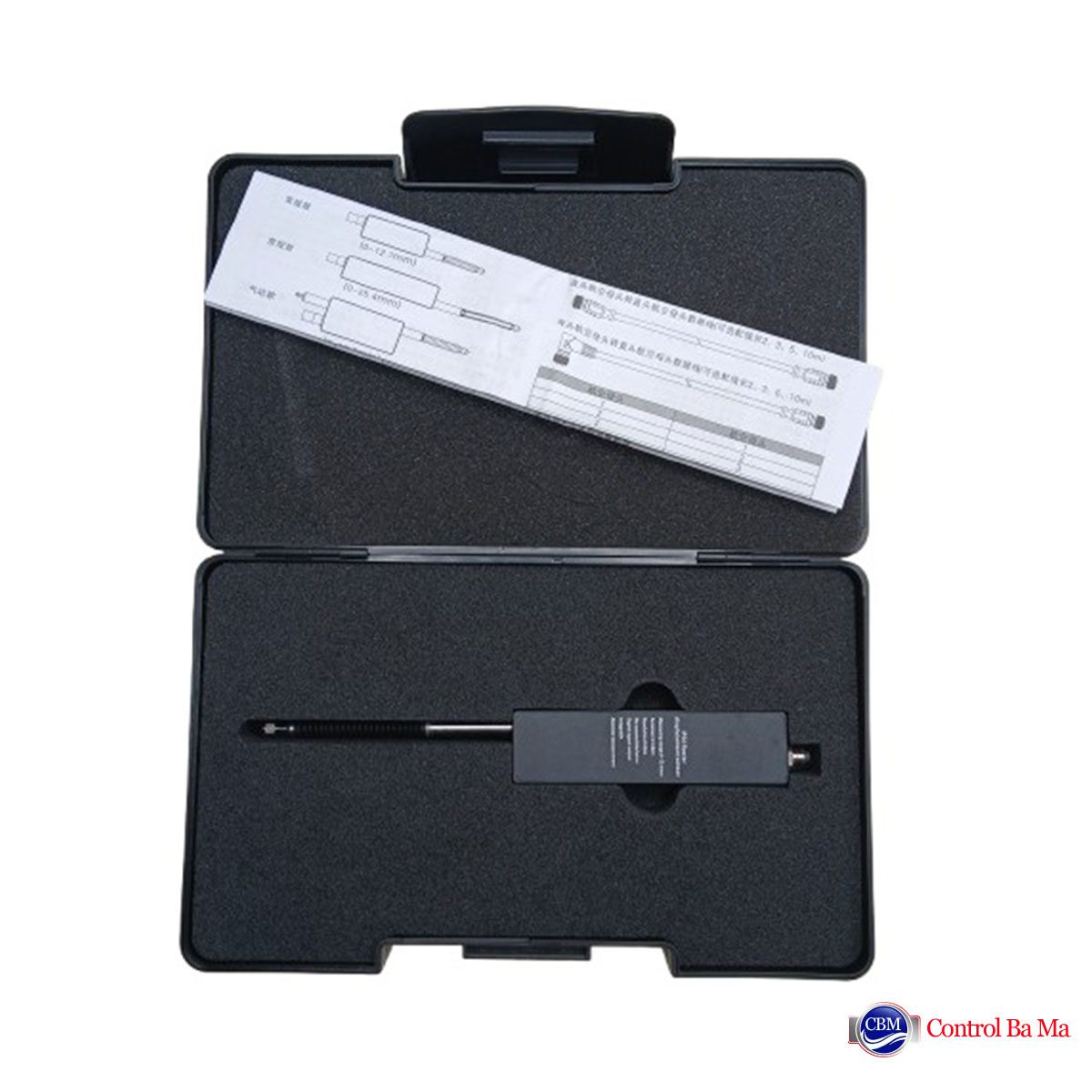

سنسور اندازه‌گیری جابجایی برند BOJKE سری TS به همراه امپلی فایر BTF-1000 یک LVDT (ترانسدیوسر جابجایی خطی با ولتاژ متغیر) دقیق و صنعتی است که جهت اندازه‌گیری موقعیت خطی با دقت بالا طراحی شده است. این محصول به صورت دیجیتال با خروجی RS485 و همچنین خروجی آنالوگ 4-20mA و0-5Vارائه می‌شود و دارای عملکرد پایدار، مقاومت بالا در برابر نویز و ساختار ضدآب IP65 است.
سنسورهای تماسی دیجیتال سری TS با طراحی دقیق، عملکرد پایدار و ساختار صنعتی مستحکم، انتخابی ایده‌آل برای اندازه‌گیری جابه‌جایی‌های بسیار کوچک در محیط‌های صنعتی هستند. این سنسورها از سیستم کدگذاری مطلق (Absolute Encoding) بهره می‌برند که امکان اندازه‌گیری دقیق، سریع و بدون نیاز به مرجع اولیه را فراهم می‌کند.
مشخصات فنی سنسور اندازه گیری جابه جایی LVDT برند BOJKE سری TS
- سیستم تشخیص: کدگذاری مطلق (Absolute Encoding)
- کورس اندازه گیری : دو کورس 7mm و 25.4mm
- رزولوشن: از 5 میکرون تا 0.2 میکرون بسته به مدل
- دقت : از 10 میکرون تا 4 میکرون بسته به مدل
- زمان پاسخ‌دهی: 50میلی‌ثانیه
- جریان مصرفی: کمتر از 50 میلی‌آمپر
- ولتاژ تغذیه:5-24 VDC
- خروجی سیگنال: سطح RS485 با پروتکل Modbus RTU
- خروجی آمپلی فایر BTF-1000 : 4-20mA , 0-5V , NPN,PNP
- نیروی تماس:
- مدل‌های 12.7 میلی‌متر: 1.1 تا 1.2 نیوتن
- مدل‌های 25.4 میلی‌متر: 1.6 تا 1.8 نیوتن
- درجه حفاظت IP65(ضد گرد و غبار و مقاوم در برابر پاشش آب)
- دمای محیط کاری: منفی 10 تا +50 درجه سانتی‌گراد (بدون یخ‌زدگی)
- دمای نگهداری : منفی 20 تا +70 درجه سانتی‌گراد
- رطوبت محیطی: 35% تا %85) RH بدون میعان(
- جنس بدنه: آلیاژ آلومینیوم
- درپوش محافظ: لاستیکی (Rubber)
- سَری تماس (پراب): آلیاژ سخت (Hard Alloy)

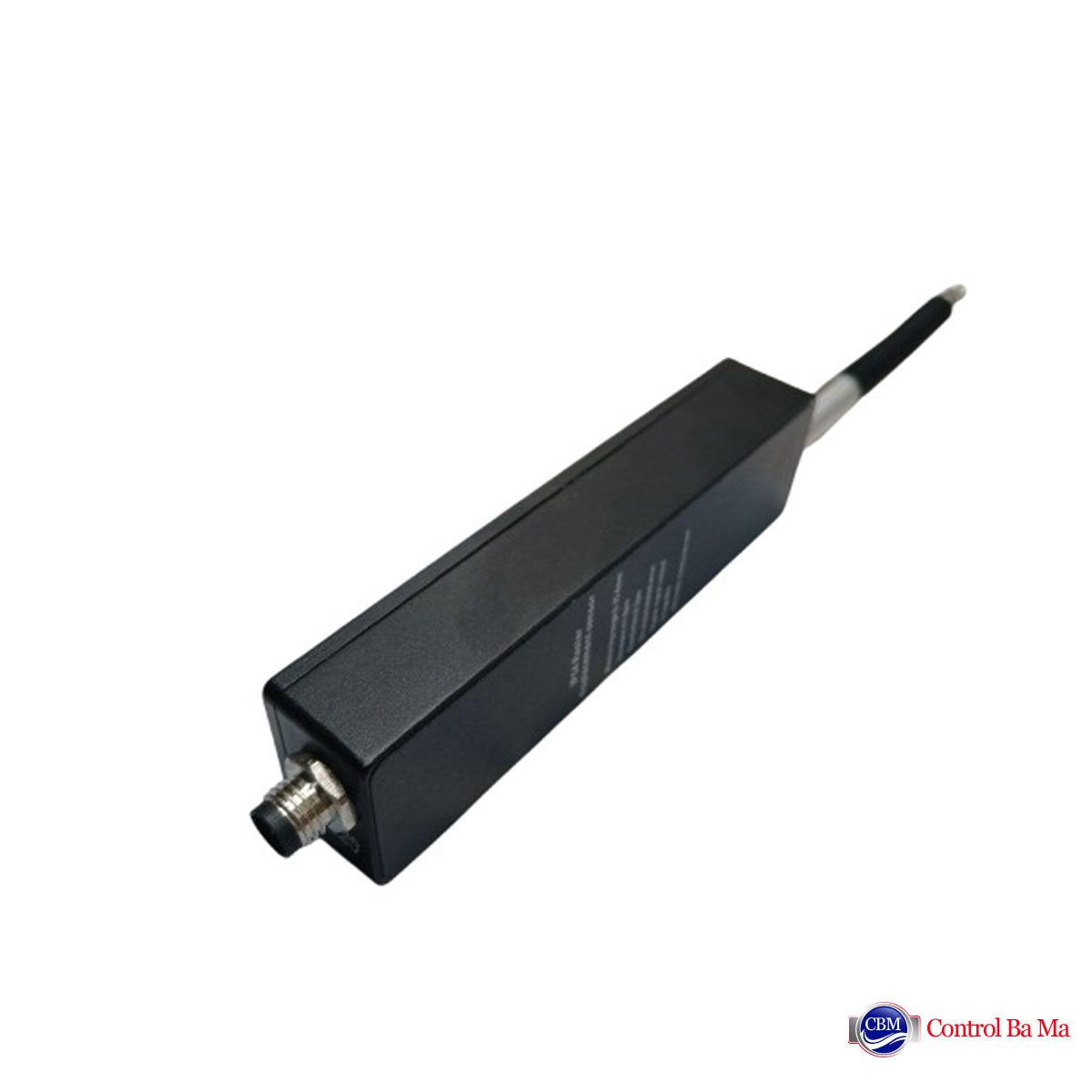

- اتصال کابل: کانکتور M8
- وزن:
- مدل‌های 12.7 میلی‌متری: 71.7 گرم
- مدل‌های 25.4 میلی‌متری: 91.5 گرم
جدول دقت و رزولوشن هر مدل از LVDT
| مدل | دامنه اندازه‌گیری | وضوح (رزولوشن) | دقت |
| TS12-R5-485 | 12.7 میلی‌متر | 5 میکرون | ≤10 میکرون |
| TS12-R1-485 | 12.7 میلی‌متر | 1 میکرون | ±2 میکرون (≤4μm) |
| TS12-R05-485 | 12.7 میلی‌متر | 0.5 میکرون | ≤2 میکرون |
| TS12-R02-485 | 12.7 میلی‌متر | 0.2 میکرون | 1.4 میکرون |
| TS25-R5-485 | 25.4 میلی‌متر | 5 میکرون | ≤10 میکرون |
| TS25-R1-485 | 25.4 میلی‌متر | 1 میکرون | ±3 میکرون (≤6μm) |
| TS25-R05-485 | 25.4 میلی‌متر | 0.5 میکرون | ≤3 میکرون |
| TS25-R02-485 | 25.4 میلی‌متر | 0.2 میکرون | 1.8 میکرون |

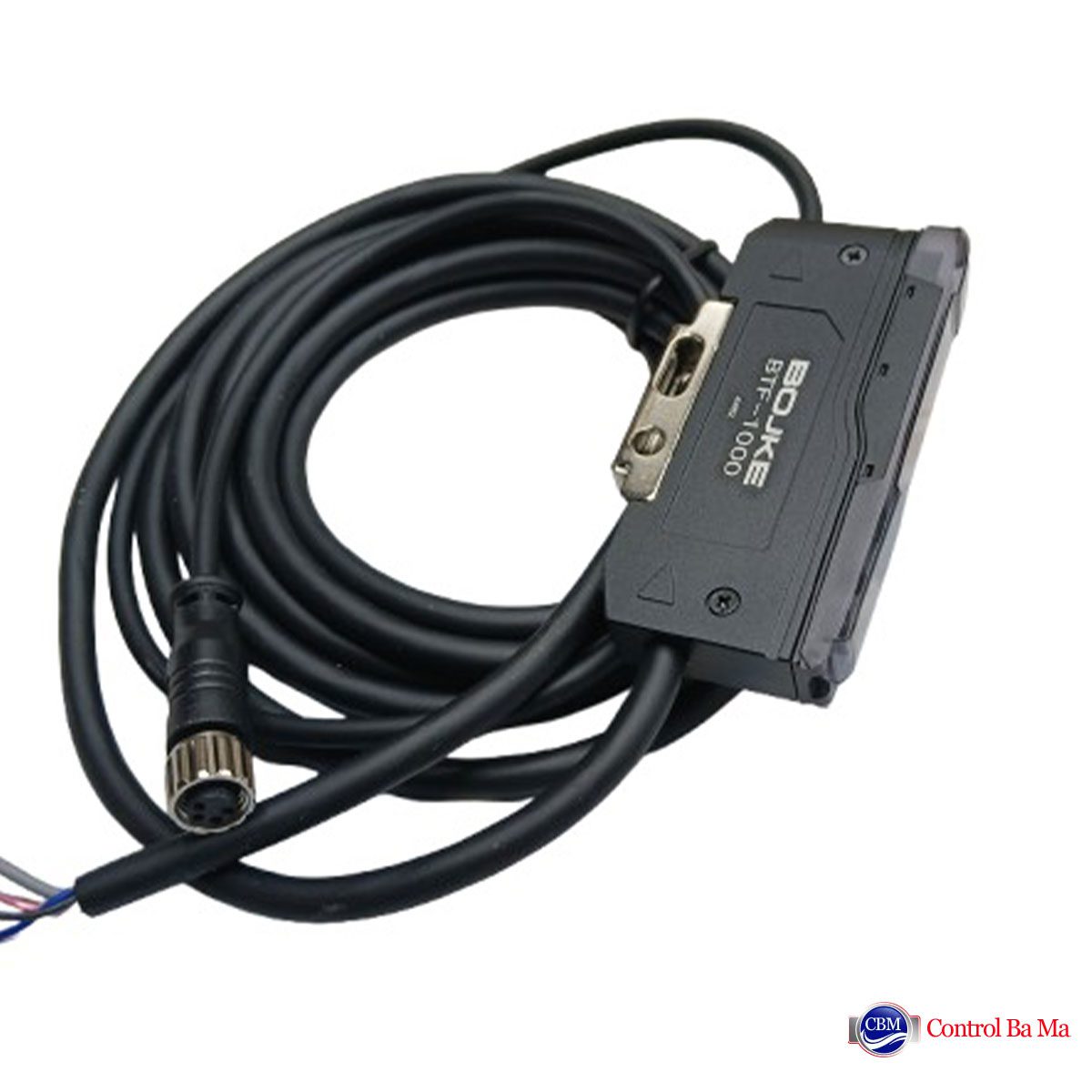

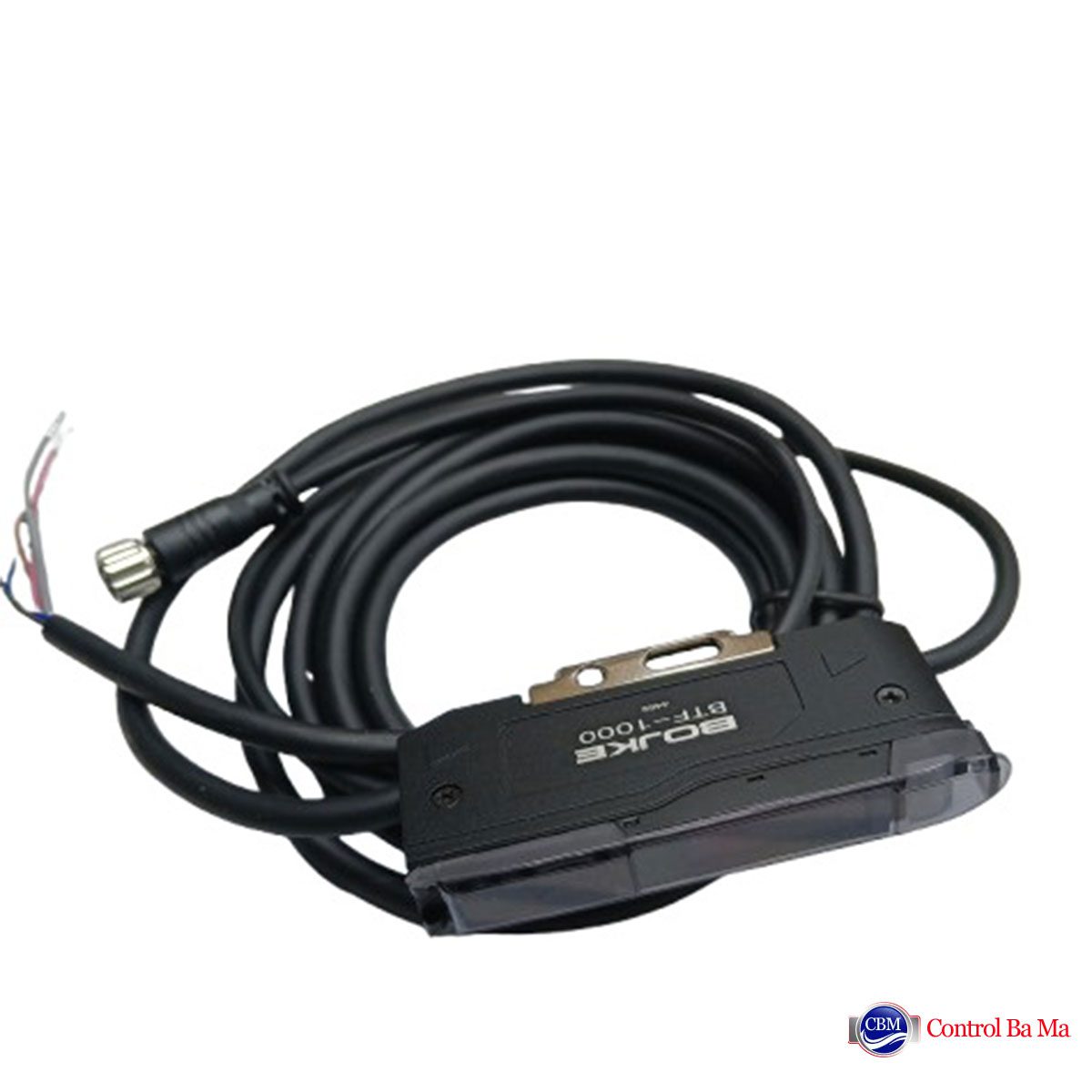

آمپلی فایر و کنترلر BTF-1000
ماژول BTF-1000 یک تقویت‌کننده هوشمند و کنترلر دیجیتال است که برای پردازش و کنترل خروجی سری های TS12 و TS25 طراحی شده است. این ماژول با بهره‌گیری از پروتکل صنعتی Modbus RTU و امکان خروجی‌های متنوع، قابلیت اتصال آسان به PLC، HMI، PC و سایر تجهیزات اتوماسیون صنعتی را دارد.
این آمپلی فایر علاوه بر دارا بودن نمایشگر، دارای خروجی های آنالوگ 4-20mA و 0-5V است. ونیز دارای خروجی های PNP/NPN و RS485 میباشد.
کاربردها سنسور اندازه گیری جابه جایی LVDT برند BOJKE سری TS
این مدل از سنسورهای LVDT برای اندازه‌گیری جابجایی خطی دقیق در کاربردهای زیر مناسب است:
- خطوط تولید اتوماتیک
- اندازه‌گیری ضخامت یا طول قطعات صنعتی
- ماشین‌کاری CNC
- تجهیزات تست و کنترل کیفیت
- ابزارهای آزمایشگاهی و اندازه‌گیری دقیق
- سیستم‌های پنوماتیک با مدل air-push
ابعاد فیزیکی LVDT مدل TS و مبدل کنترلر BTF-1000
سنسور مدل 12.7mm:
سنسور مدل 25.4mm:
کنترلر:
- طول: 75.8 میلی‌متر
- عرض: 11 میلی‌متر
- ارتفاع: 32 میلی‌متر
نحوه سیم بندی مبدل کنترلر BTF-1000
مدل‌های NPN و PNP
پیکربندی خروجی به دو صورت NPN و PNP همراه با خروجی آنالوگ و ارتباط RS485 است.
- خروجی دیجیتال )NO/NC قابل تنظیم(
- خروجی آنالوگ 4-20mA یا 0-5 V(قابل انتخاب در منو(
- پورت ارتباطی RS485 با آدرس‌دهی 1 تا 255
توجه: در هنگام سیم‌کشی و اتصال، حتما برق قطع باشد. اتصال در وضعیت روشن ممکن است باعث آسیب جدی به سنسور شود.
تنظیمات نرم‌افزاری و قابلیت‌ها
- ورود به منو: با نگه داشتن کلید “M” به مدت 3 ثانیه
- تنظیم NO/NC: از منو انتخابی
- تنظیمات خروجی: شامل تاخیر خروجی (تا 10 ثانیه)، حالت Hold، و عملکرد نگه‌دارنده مقدار آنالوگ در صورت خروج از محدوده
- کالیبراسیون صفر (Zeroing): با فشردن همزمان M و +
- قفل‌کردن کلیدها: M و – به صورت همزمان
- حالت‌های نمایشگر: فعال / غیرفعال کردن صفحه
- زبان منو: چینی و انگلیسی
هشدارهای ایمنی
- این سنسور ضد انفجار نیست؛ از استفاده در محیط‌های گازی یا مایعات قابل اشتعال خودداری شود.
- استفاده در فضای باز یا محیط‌های بسیار مرطوب ممنوع است.
- نیاز به گرم شدن اولیه حدود 15 دقیقه پس از روشن شدن دارد.
- از وارد آمدن ضربه مستقیم به سنسور جلوگیری کنید.
در صورت نیاز به دریافت اطلاعات بیشتر و خرید LVDT برند BOJKE می توانید با کارشناسان ما در کنترل‌با‌ما تماس بگیرید . همکاران ما آماده ارائه مشاوره تخصصی و پشتیبانی کامل است.
رضا طاهری –
در بخش مشخصات دیدم که سنسور نیاز به گرم شدن اولیه داره. یعنی اگر سریع روشن بشه، خطای اندازه‌گیری داره؟ حدود چند دقیقه باید صبر کنیم تا پایدار بشه؟
عرفان شریفیان (پشتیبانی کنترل با ما) –
سلام آقای طاهری، بله به دلیل ساختار داخلی LVDT و مدار دیجیتال، حدود ۱۰ تا ۱۵ دقیقه بعد از روشن شدن زمان لازمه تا به پایداری کامل برسه. بعد از اون خطا کمتر از ۱ میکرون میشه.
