سنسور جابه جایی(فاصله سنج) لیزری اپتکس OPTEX سری CD22
سنسور لیزری جابجایی فاصله سنج لیزری اپتکس OPTEX سری CD22، یک سنسور جابجایی لیزری با دقت بسیار بالا است که ساخت کمپانی اپتکس ژاپن میباشد. این سری از سنسورهای فاصله سنج OPTEXاپتکس، برای 3 کورس اندازه‌گیری عرضه می‌شوند : کورس های 1 سانتی متر، 3 سانتی متر و 10 سانتی‌متر.
تکرار پذیری سنسور اندازه‌گیری فاصله سنج لیزری CD22 متفاوت است. برای کورس یک سانت تکرار پذیری یک میکرون، برای ۳ سانت ۶ میکرون و برای 10 سانت ، 20 میکرون میباشد. خروجی این سنسور می‌تواند به صورت آنالوگ جریانی ۴ تا ۲۰ میلی آمپر و یا ولتاژی ۰ تا ۱۰ ولت باشد و یا به صورت دیجیتال RS485 عرضه شود. زمان داده برداری این سنسور می‌تواند به صورت انتخابی انجام شود و قابل تنظیم در منوی سنسور از 500µs تا 4000µs است . این سنسور فاصله دارای یک صفحه نمایشگر میباشد که علاوه بر خروجی مقدار جابجایی بر روی نمایشگر نیز قابل مشاهده است.
عملکرد این سنسور به این صورت است که یک نقطه در مقابل خود را به عنوان مرکز در نظر گرفته یک فاصله قبل و یک فاصله بعد از آن را به صورت قرینه اندازه‌گیری می‌کند. CD22-15 فاصله ۱۵ میلیمتری روبروی خود را به عنوان سنتر در نظر گرفته 5میلیمتر قبل و 5 میلیمتر بعد از آن را اندازه‌گیری می‌کند و بدین ترتیب از فاصله یک سانتی تا ۲ سانتی خود را سنجش می‌کند. در مدل CD22-35 هم، سنسور 35 میلیمتری روبروی خود را به عنوان مرکز در نظر گرفته و ۱۵ میلیمتر قبل و ۱۵ میلیمتر بعد از آن را اندازه‌گیری می‌کند، یعنی از بازه ۲ سانتی تا ۵ سانتی روبروی خود را سنجش می‌کند. سنسور CD22-100 هم 10 سانتی روبروی خود را به عنوان مرکز در نظر گرفته ۵ سانتی‌متر قبل و ۵ سانتی‌متر بعد از آن را اندازه‌گیری می‌کند، یعنی از ۵ سانتی تا ۱۵ سانتی روبروی سنسور، سنس می‌شود.
درجه حفاظت این سنسور IP67 است و جنس بدنه هوزینگ آن از جنس آلومینیوم میباشد. دمای کاری آن -10…+55˚C است.

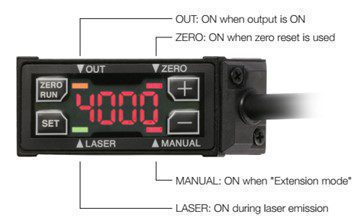

نمایشگر دیجیتال روی سنسور، یک نماشگر 4 رقمی میباشد که دارای 4 دکمه عملیاتی برای انجام تنظیمات داخل سنسور است،

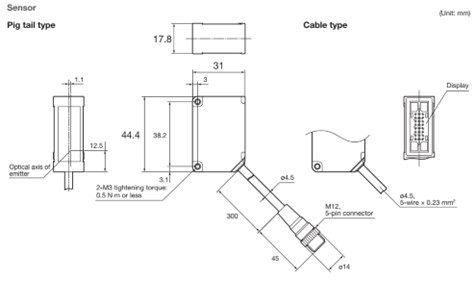

ابعاد سنسور:

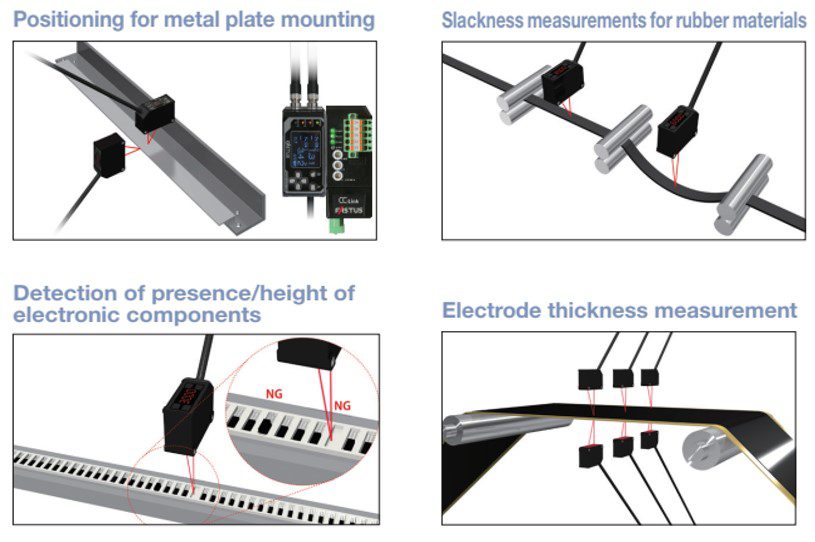

کاربردها:
