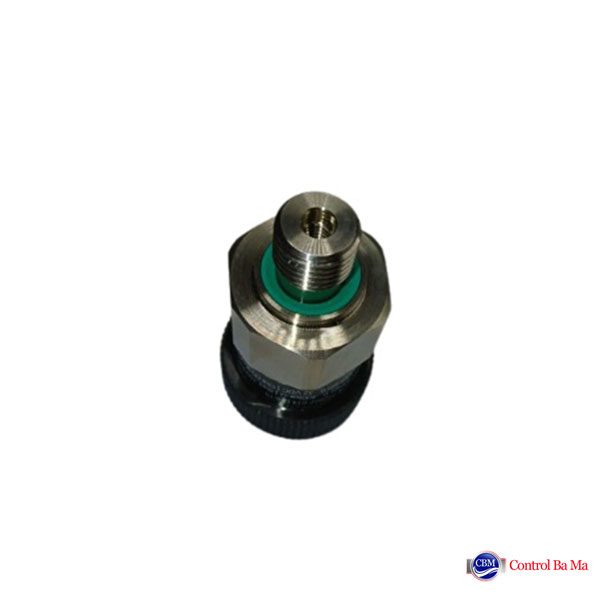

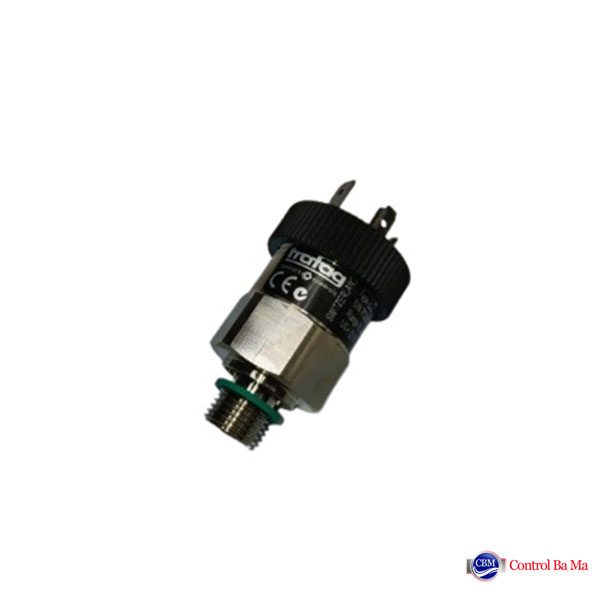

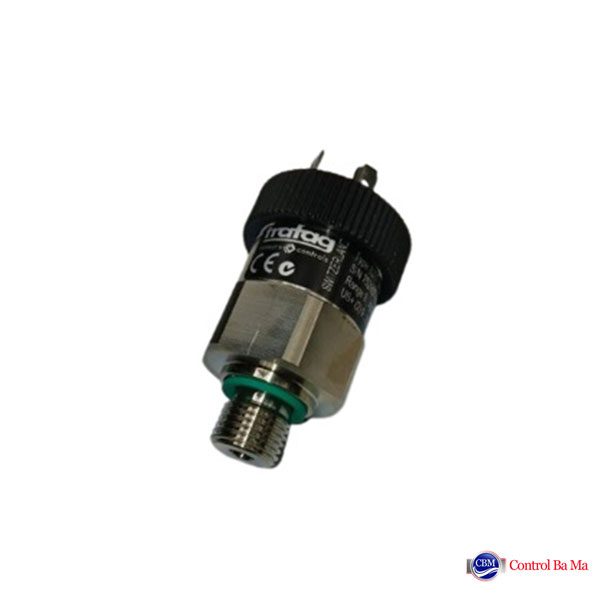

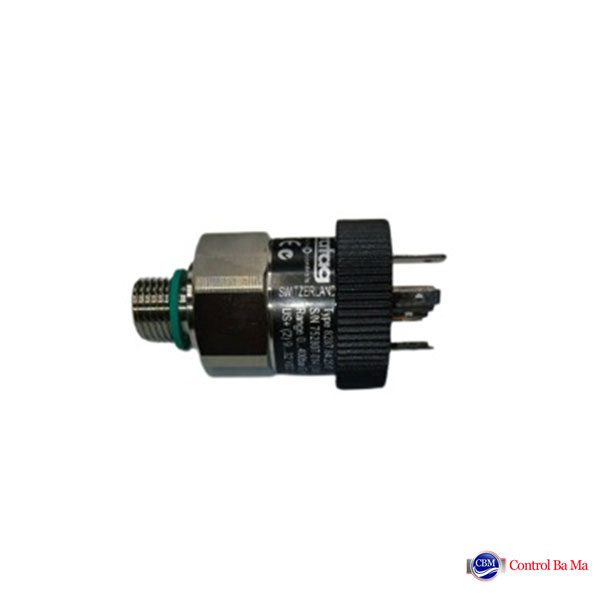

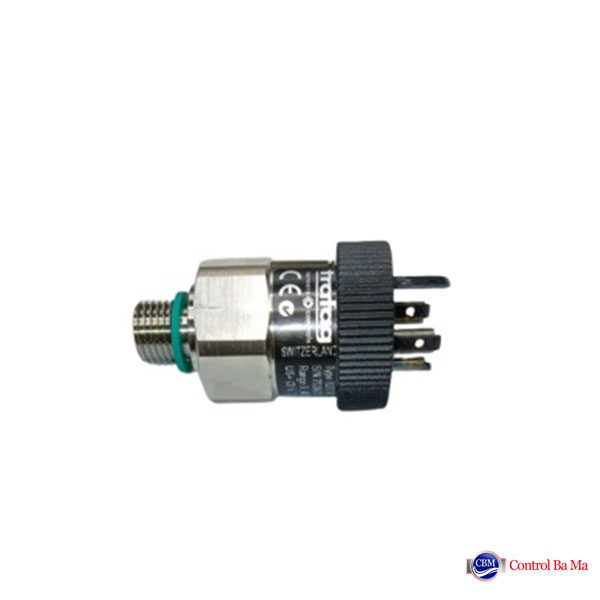

ترانسمیتر فشار ترافاگ EPI 8287 یک سنسور صنعتی با طراحی مقاوم، دقت بالا، و پاسخگویی سریع است که برای شرایط کاری سخت و نیازمند دقت زیاد، گزینه‌ای عالی محسوب می‌شود. برندTrafag یک شرکت سوییسی معتبر در زمینه سنسورها و تجهیزات اندازه‌گیری فشار و دما است که از سال 1942 فعالیت دارد و محصولات این برند به دلیل دقت بالا، کیفیت ساخت فوق‌العاده و دوام محصولات، در صنایع مختلف مورد استفاده قرار می‌گیرد.
سنسورفشار ترافاگ EPI 8287 با بهره گیری از روش Thin Film (لایه نازک روی فلز) ساخته شده است. این روش یکی از دقیق‌ترین و مقاوم‌ترین فناوری‌ها در سنسورهای اندازه‌گیری فشار است که معمولاً در محیط‌های صنعتی با فشار بالا و شرایط سخت استفاده می‌شوند.
نحوه کارکرد این فناوری بدین صورت است که یک لایه نازک (Thin Film) از جنس نیمه‌هادی یا فلز مقاومتی روی سطحی از فولاد ضدزنگ، بخاردهی (Sputtering) یا لایه‌نشانی می‌شود. هنگامی که فشار به دیافراگم وارد می‌شود، باعث تغییر شکل جزئی (Deformation) آن می‌شود. این تغییر شکل، مقاومت الکتریکی لایه نازک را تغییر می‌دهد. سپس این تغییر مقاومت، توسط یک مدار الکترونیکی (مانند پل وتستون) اندازه‌گیری شده و به سیگنال الکتریکی (مانند 4…20mA یا 0…10V) تبدیل می‌شود. دقت بالا، تحمل فشار بالای اضافی (تا چند هزار بار) به دلیل دیافراگم فولادی مقاوم، زمان پاسخگویی سریع، عدم نیاز به آب‌بندی اضافی به دلیل طراحی بدون چسب و جوشکاری کامل، مقاومت در برابر دماهای بالا ، و دوام طولانی‌مدت و پایداری در شرایط سخت صنعتی، از ویژگی‌های سنسورهایی است که با روش Thin Film طراحی و ساخته شده‌اند
ویژگی‌های کلیدی ترانسمیتر فشار TRAFAGترافاگ مدل EPI 8287 :
رنج های فشار: ترانسمیتر فشار EPI 8287 دارای رنج وسیعی برای سنجش فشارهای مختلف است. جدول زیر نشان دهنده رنج های سنجش این سنسور است.
| — | — | 600 | 400 | 250 | 160 | 100 | 60 | 40 | 25 | 16 | 10 | 6 | 4 | 2.5 | bar |
| 7500 | 5000 | 3000 | 2000 | 1500 | 1000 | 500 | 400 | 300 | 250 | 200 | 150 | 100 | 50 | 30 | psi |
سیگنال خروجی : از انواع خروجی های سنسور EPI 8287 TRAFAG دو نوع استاندارد خروجی سیگنال 4 … 20 mA و خروجی 0….10V موجود ایران می‌باشد که مدل اول با تغذیه 9 … 32 VDC. و مدل دوم با تغذیه 15 … 32 VDC کار می کند.
زمان پاسخگویی: برای سنسور EPI8287 زمان پاسخگویی بسیار مناسب حدود 1 میلی‌ثانیه برای 10 تا 90٪ فشار نامی سنسور است.
دوام بالا: در سنسورهای صنعتی مانند EPI 8287 که از روش thin Filmاستفاده می کنند، به دلیل آنکه که تمام قسمت‌های حساس به فشار از جمله دیافراگم (Diaphragm) و بدنه فولادی به صورت کامل با جوشکاری مستقیم به هم متصل می‌شوند و هیچ‌گونه نقطه اتصال یا شکافی که نیاز به آب‌بندی (Seal) یا درزگیر اضافی داشته باشد، وجود ندارد، مقاومت سنسور در برابر دما و فشار و خوردگی بسیار بالاست. زیرا در اغلب سنسورهای فشار، از درزگیرها یا آب‌بندی‌های لاستیکی یا پلیمری برای جلوگیری از نشت مایعات یا گازها استفاده می‌شود که این درزگیرها ممکن است با گذشت زمان به دلیل تغییرات دما، فشار زیاد، مواد شیمیایی خورنده و سایش و فرسایش تخریب شوند. اما در سنسورهایی همچون EPI 8287 که به صورت کامل جوشکاری شده‌اند، دیگر نیازی به این آب‌بندی‌های اضافی نیست و این مشکل حذف می‌شود. به علاوه دوام و عمر سنسور طولانی‌تر بوده و نیاز به تعمیرات یا تعویض کمتری دارند.
ضمنا به دلیل عدم وجود قطعات جداشدنی، سنسور EPI 8287 دارای مقاومت بالا در برابر شوک و لرزش می‌باشد.
دقت و پایداری بالا : طراحی بدون آب‌بندی اضافی همچنین می‌تواند به پایداری بیشتر و دقت بالاتر سنسور منجر شود، زیرا مشکلاتی مانند نشت یا تغییرات در ساختار آب‌بندی رخ نمی‌دهد و اندازه‌گیری فشار با دقت بیشتری انجام می‌شود. با توجه این توضیحات، دو کلاس دقت متفاوت برای سری EPI 8287 تعریف شده که دقت 0.5% آن برای این سنسورها موجود بوده و دقت 0.3% آن بصورت سفارشی قابل تامین می‌باشد.
جنس مواد تشکیل دهنده : جنس مواد تر شونده، اتصال فشار و بدنه از دو جنس 1.4542 (AISI 630) یا 1.4404 (AISI 316L) یعنی فولاد زنگ نزن ساخته شده است که به دلیل استحکام بالا، مقاومت در برابر خوردگی، مقاومت در برابر سایش و فرسایش، و قابلیت عملیات حرارتی، کاربرد گسترده‌ای در صنایع مختلف دارد.
کاربردهای سنسور فشار ترافاگ TRAFAG EPI 8287:
سنسور فشار ترافاگ TRAFAG EPI8287 با توجه به قابلیت های آن دارای کاربردهای مختلفی است که به برخی از آن ها اشاره می شود:
🔹 به دلیل مقاومت بالا در برابر فشار زیاد و دقت بالا در اندازه‌گیری، در صنایع هیدرولیک و نیوماتیک، کنترل فشار در سیستم‌های هیدرولیکی صنعتی مثل پرس‌های هیدرولیکی، سیستم‌های جک هیدرولیکی، مانیتورینگ فشار در کمپرسورهای هوا و سیستم‌های نیوماتیکی و سیستم‌های انتقال قدرت هیدرولیکی در ماشین‌آلات سنگین
🔹به دلیل جنس بدنه که از فولاد ضد زنگ است و در برابر خوردگی و محیط‌های خورنده مقاوم است در صنایع نفت، گاز و پتروشیمی ، کنترل فشار در خطوط انتقال گاز و نفت، اندازه‌گیری فشار در مخازن ذخیره‌سازی مواد شیمیایی، استفاده در پالایشگاه‌ها برای پایش فشار در فرآیندهای حساس
🔹 به دلیل تحمل دمای بالا و مقاومت در برابر فشارهای بیش از حد در صنایع نیروگاهی و انرژی، نظارت بر فشار در بویلرها و دیگ‌های بخار،
کنترل فشار در سیستم‌های خنک‌کننده نیروگاه‌ها، اندازه‌گیری فشار در توربین‌های گازی و بخاری و…
🔹 به علت طراحی فشرده و مقاوم، دقت بالا، و زمان پاسخگویی سریع در صنایع خودروسازی و ماشین‌آلات سنگین، پایش فشار روغن و هیدرولیک در خودروهای سنگین و تجهیزات راه‌سازی ، کنترل فشار سوخت و سیستم‌های ترمز در وسایل نقلیه سنگین، استفاده در تست‌های فشار برای بررسی دوام قطعات خودرو
🔹به دلیل سیگنال‌های خروجی متنوع که با اکثر سیستم‌های کنترلی سازگار هستند در سیستم‌های صنعتی و ابزار دقیق، کنترل فشار در خطوط تولید کارخانه‌ها (مثلاً در سیستم‌های پر کردن مایعات، دستگاه‌های CNC، و ربات‌های صنعتی اندازه‌گیری فشار در سیستم‌های پنوماتیکی و ابزار دقیق
🔹 به دلیل دقت بالا و قابلیت استفاده در محیط‌های دارای فشار و دمای متغیر در صنایع غذایی و دارویی، کنترل فشار در خطوط تولید نوشیدنی، لبنیات و صنایع غذایی مانیتورینگ فشار در تجهیزات استریل‌کننده و اتوکلاوهای دارویی اندازه‌گیری فشار در فرآیندهای بسته‌بندی مواد غذایی و دارویی و تجهیزات پزشکی و بیمارستانی
🔹 به دلیل مقاومت در برابر محیط‌های مرطوب و خورنده و بدنه ضدزنگ در صنایع دریایی و حمل‌ونقل و کنترل فشار در موتورهای کشتی و سیستم‌های سوخت‌رسانی، اندازه‌گیری فشار در سیستم‌های تهویه و خنک‌کننده کشتی‌ها، پایش فشار در سیستم‌های هیدرولیک کشتی و زیردریایی‌ها
ابعاد سنسور فشار ترافاگ EPI8287
سنسور فشار TRAFAG به علت کامپکت بودن تکنولوژی ساخت، ابعاد نسبتا کوچکتری در برابر دیگر انواع سنسور فشار از برندهای موجود در بازار دارد. در شکل زیر ابعاد این ستسور را ملاحظه می کنید.
خرید (فروش) ترانسمیتر (سنسور) فشار ترافاگ TRAFAG EPI 8287
برای اطلاع از قیمت و خرید سنسور (ترانسمیتر)فشار ترافاگ TRAFAG مدل EPI8287 می‌توانید مشخصات دقیق آن را بررسی کرده و با تعیین رنج فشار و دمای سیال، استعلام قیمت آن را در قسمت استعلام در واتساپ سایت کنترل باما(controlbama.com) بگیرید و یا برای کسب اطلاعات تکمیلی و دریافت مشاوره با کارشناسان کنترل با ما تماس بگیرید.
حمیدرضا شریفی –
این سنسور برای ما توی سیستم‌های پرس هیدرولیک استفاده شده و از نظر دقت واقعاً قابل قبوله. فقط یه نکته‌ای که برام سواله، اینه که تفاوت بین کلاس دقت ۰.۳ و ۰.۵ تو چه کاربردهایی خودش رو بیشتر نشون می‌ده؟ و اینکه موجودی مدل با دقت ۰.۳ دارید یا باید سفارش بدیم؟
عرفان شریفیان (پشتیبانی کنترل با ما) –
ممنون از بازخورد خوبتون. دقت ۰.۳٪ برای کاربردهایی که نوسانات فشار دقیق و حیاتی هستن مثل تجهیزات آزمایشگاهی یا پزشکی استفاده می‌شه. این مدل فعلاً به‌صورت سفارشی عرضه می‌شه. برای ثبت سفارش با واتساپ سایت در ارتباط باشید.
