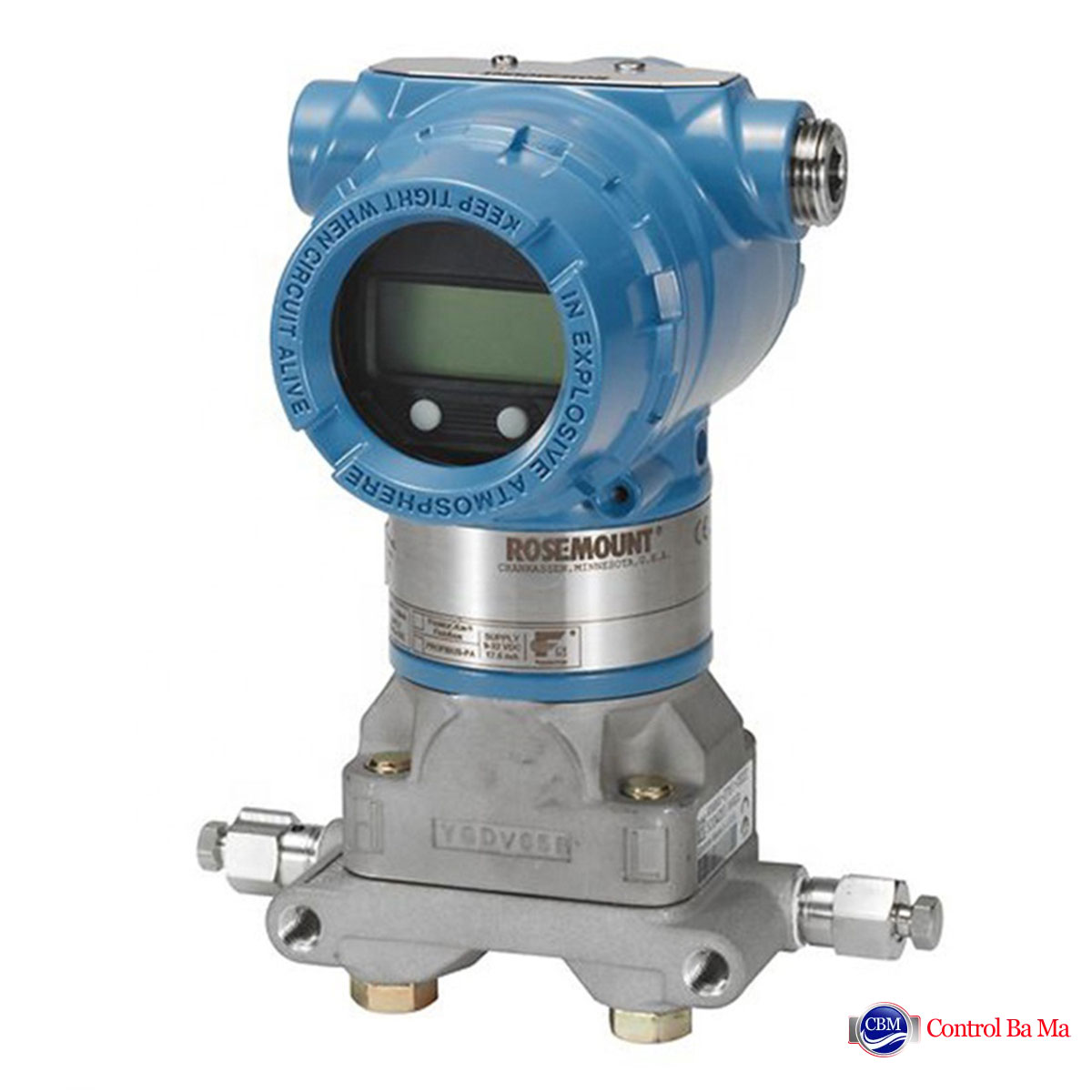

ترانسمیتر (سنسور) اختلاف فشار روزمونت مدل Rosemount 3051CD
ترانسمیتر فشار (پرشر ترانسمیتر)روزمونت مدلCD3051 یکی از محصولات بیرقیب برند Emerson است که با بیش از ۷ میلیون نصب موفق، بهعنوان یک استاندارد صنعتی در اندازهگیری دقیق فشار تفاضلی (Differential Pressure) شناخته میشود. طراحی ماژولار، دقت بینظیر، قابلیت اطمینان بالا و پشتیبانی از پروتکلهای صنعتی، این ترانسمیتر را به انتخابی ایدهآل برای فرآیندهای حساس در صنایع نفت، گاز، پتروشیمی، آب و فاضلاب، نیروگاهها و … تبدیل کرده است.
ترانسمیتر اختلاف فشار (سنسور فشار دیفرانسیلی)، (Differential Pressure – DP) اختلاف فشار بین دو نقطه مختلف در یک سیستم را اندازهگیری میکند.. برخلاف سنسورهای فشار گیج (Gage) یا مطلق (Absolute) که فقط یک نقطه را نسبت به فشار محیط یا خلأ اندازهگیری میکنند، سنسورهای دیفرانسیلی دو ورودی فشار دارند:
- ورودی فشار بالا (High-Pressure – HP)
- ورودی فشار پایین (Low-Pressure – LP)
خروجی سنسور متناسب با اختلاف فشار بین دو ورودی آن است و از آن میتوان برای محاسبه جریان و سطح مایعات استفاده کرد.
مشخصات فنی ترانسمیترفشار روزمونت سری Rosemount 3051CD
ترانسمیتر فشار روزمونت Rosemount 3051CD برای اندازهگیری فشار تفاضلی (Differential Pressure) طراحی شده و از نوع Coplanar است که امکان اتصال مستقیم به مانیفولدها و سنسورهای سطح یا فلومتر را فراهم میسازد.
این تجهیز دارای دقت مرجع بالا تا 0.04 درصد از Span است که در کنار پایداری درازمدت 0.2 درصد از URL در مدت ۱۰ سال، عملکرد دقیق و مطمئنی را تضمین میکند.
پرشر ترانسمیتر3051CD از سیگنال خروجی استاندارد 4-20 میلیآمپر با پروتکل HART پشتیبانی میکند، و در مدلهای سفارشی با خروجی FOUNDATION Fieldbus، Profibus PA و همچنین WirelessHART نیز عرضه میشود.
بدنه ترانسمیتر از آلومینیوم یا استیل ضد زنگ 316L ساخته شده و دیافراگم آن میتواند از متریالهایی مانند 316L SST، Hastelloy C-276، تانتالوم یا آلیاژ 400 باشد. مایع پرکن سنسور نیز بهصورت پیشفرض از سیلیکون و در صورت نیاز به نسخه inert نیز قابل سفارش است.
این تجهیز در محدودههای فشار مختلف از حداقل 25± اینچ ستون آب (inH₂O) تا حداکثر psi 2000± (137 بار)بسته به مدل انتخابی ارائه میگردد و برای کاربردهای مختلف قابل تنظیم است.
ترانسمیتر Rosemount 3051CD قابلیت نمایشگر LCD محلی (LOI) را دارد که به کمک دکمههای داخلی، امکان پیکربندی و کالیبراسیون در محل و حتی در مناطق خطرناک (Hazardous Area) را بدون نیاز به باز کردن درپوش فراهم میسازد.
از نظر ایمنی، این تجهیز دارای تأییدیه SIL2/3 مطابق با استاندارد IEC 61508 است و برای محیطهای خطرناک دارای گواهینامههای بینالمللی مانند ATEX، IECEx، FM، CSA، INMETRO و EAC میباشد.
دمای عملیاتی ترانسمیتر از منفی 40 درجه تا مثبت 85 درجه سانتیگراد تعریف شده و در مدلهای مخصوص، حتی برای محیطهای پر حرارت یا خلأ نیز قابل استفاده است. همچنین درجه حفاظت دستگاه برابر با IP66 یا IP68 بوده که مقاومت آن در برابر گردوغبار و رطوبت بالا را تضمین میکند.
ویژگیهای کلیدی سنسور فشار Rosemount 3051CD
✅ دقت بالا: دقت اندازهگیری تا ±0.04% در حالت بهینه و ایده آل
✅ پایداری طولانیمدت: دارای پایداری تا 5 سال در شرایط صنعتی واقعی
✅ سرعت پاسخگویی بالا: قابلیت واکنش تا 8 برابر سریعتر از سایر ترانسمیترهای فشار
✅ سازگاری با پروتکلهای صنعتی: پشتیبانی از HART® و FOUNDATION™ Fieldbus
✅ سازگاری با فشارهای مختلف: رنج اندازهگیری از 0.1 inH2O تا psi 4000 معادل 0.25 mbar تا 276bar
✅ عملکرد بهینه در دماهای مختلف: دامنه دمای کاری از -40 تا 85+ درجه سانتیگراد
✅ ولتاژ کاری: 10.5 تا 55 ولت DC
✅ رنج محدوده فشار: مدل Rosemount 3051CD در رنجهای مختلفی ارائه میشود. محدودههای فشار آن بر حسب بار (bar) بهصورت زیر است:
| مدل 3051CD | محدوده فشار (bar) |
| 3051CD1 | -62…62 mbar |
| 3051CD2 | -621…621 mbar |
| 3051CD3 | -2.48…2.48 bar |
| 3051CD4 | -20.68…20.68 bar |
| 3051CD5 | -137.89…137.89 bar |
| 3051CD0 | -7.46…7.46 mbar |
✅ جنس اجزاء تشکیلدهنده سنسور فشار Rosemount 3051CD : مدل 3051CD از مواد مقاوم در برابر خوردگی ساخته شده است تا بتواند در شرایط سخت صنعتی، محیط های خورنده و دماهای بالا، عملکرد دقیق و پایداری داشته باشد. در ادامه، اجزاء مختلف این مدل و جنس مواد تشکیلدهنده آن آورده شده است:
۱. بدنه (Electronics Housing)
- آلومینیوم با روکش پلییورتان (برای مقاومت در برابر شرایط محیطی)
- استیل ضد زنگ 316L (در برخی مدلها برای افزایش مقاومت در برابر خوردگی)
۲. دیافراگم حسگر (Process Isolating Diaphragm)
- 316L استیل ضد زنگ (316L SST)
- Hastelloy C276 (برای محیطهای خورنده قوی)
- Monel (مناسب برای محیطهای خورنده خاص)
- تانتالوم (مقاوم در برابر اسیدهای قوی)
- 316L SST روکششده با طلا (برای محیطهای خاص)
۳. فلنج فرآیندی (Process Flanges & Adapters)
- استیل ضد زنگ 316L (316L SST)
- کربن استیل با روکش روی-کبالت
- آلیاژ Hastelloy یا Monel (بسته به نیاز کاربر)
۴. پیچهای اتصال (Bolts)
- کربن استیل با روکش روی-کبالت
- استیل ضد زنگ 316
- آلیاژ Monel K-500 (برای مقاومت در برابر خوردگی شدید)
۵. اورینگها و درزگیرها (O-rings & Seals)
- PTFE پرشده با گرافیت (مقاوم در برابر مواد شیمیایی)
- PTFE پرشده با شیشه (برای استحکام بیشتر)
۶. پرکننده مایع سنسور (Sensor Fill Fluid)
- روغن سیلیکونی (Silicone Oil) (برای کاربردهای استاندارد)
- روغن فلورکربن Fluorocarbon Oil – مثل Fluorinert یا Halocarbon (برای محیطهای خاص مثل اکسیژن خالص)
۷. شیر تخلیه و تهویه (Drain/Vent Valves)
- استیل ضد زنگ 316L
- Hastelloy C276
- Monel (برای محیطهای خورنده خاص)
مزایای ترانسمیتر فشار روزمونت مدل 3051CD برای صنایع
- صرفهجویی در هزینه نصب و نگهداری
- افزایش دقت کنترل فرآیند و کاهش خطا
- امکان ترکیب با فلومترها و ترانسمیترهای سطح
- سازگاری با محیطهای انفجاری، خورنده و فشار بالا
کاربردهای سنسور اختلاف فشاری 3051 سری CD
📌 اندازهگیری مقدار جریان سیال (Flow Measurement) : در لولههایی که از اوریفیس پلیت، ونتوری، نازل یا آنیوبار استفاده میکنند، اختلاف فشار نشاندهنده سرعت جریان سیال است.
📌 اندازهگیری سطح مخازن (Level Measurement) : در مخازن بسته که اختلاف فشار بین بالای مخزن و پایین آن را اندازه میگیرند تا سطح مایع را تعیین کنند.
📌 اندازهگیری افت فشار در فیلترها و مبدلهای حرارتی: برای کنترل و نگهداری تجهیزات صنعتی.
📌 کنترل فرآیندها در صنایع نفت، گاز، پتروشیمی و نیروگاهی.
فناوریهای نوآورانه در پرشر ترانسمیتر Rosemount 3051CD
- Power Advisory Diagnostic: تشخیص مشکلات احتمالی در حلقه جریان الکتریکی پیش از تأثیر بر فرآیند
- Local Operator Interface (LOI): راهاندازی و کالیبراسیون آسان در کمتر از 1 دقیقه بدون باز کردن درپوش
- WirelessHART: کاهش هزینههای کابلکشی تا ۶۰٪ و نصب سریعتر تا ۷۰٪
- QZ System Performance: گزارش عملکرد دقیق برای بهینهسازی در کاربردهای سطح (Level)

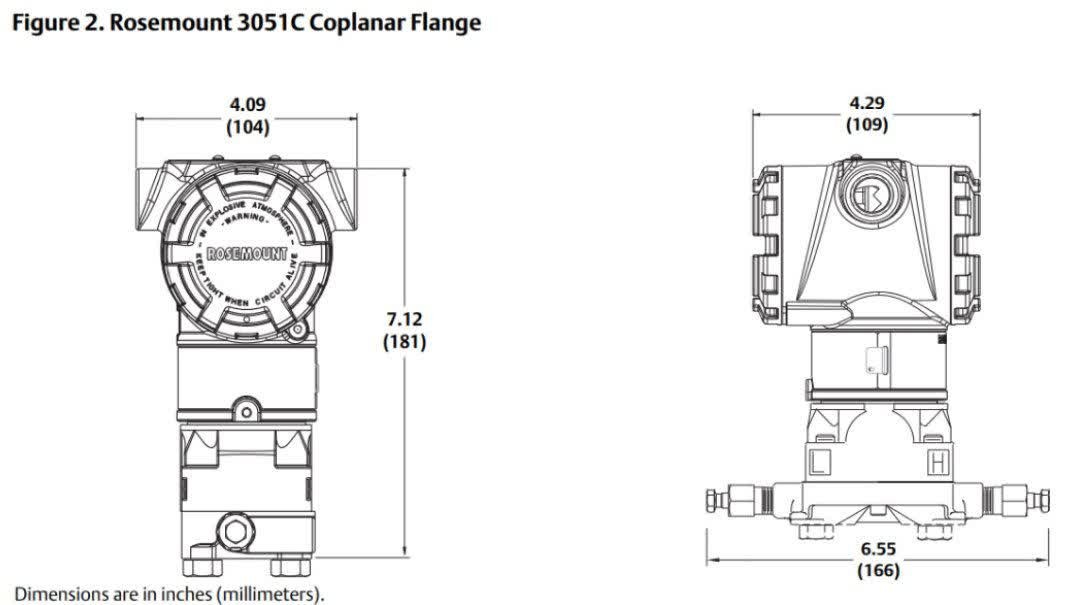

ابعاد ترانسمیتر(سنسور) فشار ROSEMOUNT 3051CD
طبیعی است که ابعاد انواع سنسور فشار 3051 با توجه به قابلیت هایی که برای آنها تعریف شده متفاوت باشد، اما ما به عنوان نمونه ابعاد ترانسمیتر فشار 3051C روزمونت را در شکل زیر نمایش داده ایم. برای مشاهده ابعاد دیگر مدلها می توانید به کاتالوگ ضمیمه مراجعه فرمایید
خرید ترانسمیتر فشار روزمونت سری ROSEMOUNT 3051CD
اگر به دنبال ترانسمیتری با دقت و پایداری بالا و قابلیت ادغام با سیستمهای جریان و سطح هستید، مدل Rosemount 3051CD بهترین انتخاب خواهد بود. برای خرید (فروش) و یا استعلام قیمت ترانسمیتر فشار ROSEMOUNT 3051 میتوانید درخواست خود را در سایت برای ما ارسال کنید و یا در صورت نیاز با کارشناسان کنترل با ما تماس بگیرید.
