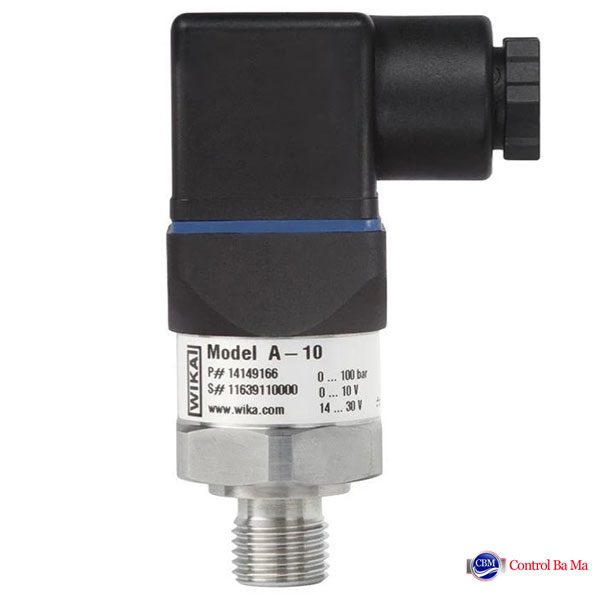

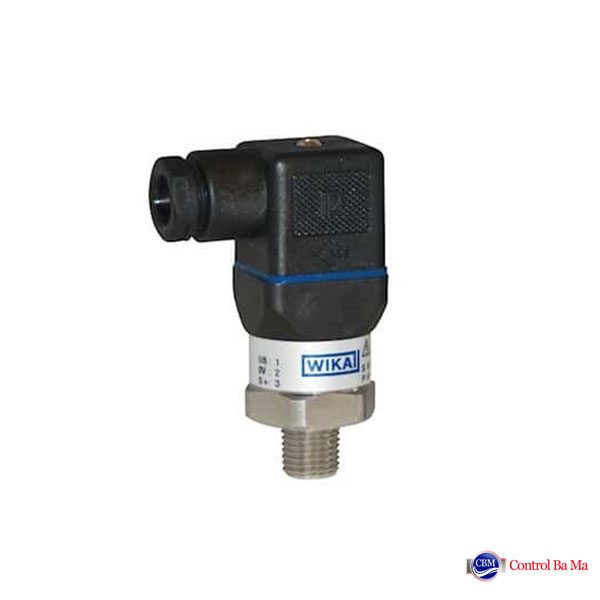

ترانسمیتر(سنسور) فشار ویکا WIKA سری(A10) A-10
ترانسمیتر(سنسور) فشار ویکا WKA سری(A10) A-10 از برند معتبر WIKA محصول کشور آلمان میباشد. این ترانسمیتر فشار، محصولی با کیفیت برای کاربردهای صنعتی عمومی است. این سنسور با طراحی جمع‌وجور و عملکرد دقیق، به‌عنوان یکی از گزینه‌های اقتصادی و رقابتی در زمینه اندازه‌گیری فشار شناخته می‌شود.
مشخصات فنی و ویژگی های سنسور(ترانسمیتر) فشار قلمی ویکا WIKA A-10 :
رنج فشار:
ترانسمیتر فشار قلمی ویکا مدل A-10 ، طیف گسترده‌ای از رنج‌های سنجش فشار را پوشش می‌دهد و برای کاربردهای مختلف طراحی شده است. این رنج‌ها شامل سنسور فشار گیج (Gauge)، سنسور فشار مطلق (Absolute) و سنسور خلاء Vacuum و( +/−) است. در ذیل جدول جزییات این رنج‌ها آورده شده است:
| bar | type |
| 0.05 , 0.1 , 0.16 , 0.25 , 0.4 , 0.6 , 1.6 , 2.5 , 4 , 6 , 10 , 16, 40 , 60 , 100 , 160 , 250 , 400 , 1000 | Gauge Pressure |
| 0.1 , 0.16 , 0.25 , 0.4 , 0.6 , 1 , 2.5 , 4 , 6 , 10 , 16 , 25 | Absolute Pressure |
| -0.025 , -0.05 , -0.1 , -0.15 , -0.2 , -0.25 , -0.3 , -0.5 , -0.6 , -1 | Vacuum |
نکته مهم درباره رنج اندازه گیری سنسور A10 ایمنی در برابر اضافه‌بار است که در برخی مدل‌ها تا 3 برابر فشار اندازه‌گیری‌شده پیش بینی شده است.
دقت سنسور فشار قلمی ویکا A10 :
یکی از ویژگی‌های مهم ترانسمیتر فشار مدل A-10 دقت بالای آن است که این دستگاه را به انتخابی مناسب برای کاربردهای صنعتی و حساس تبدیل کرده است. دقت این سنسور فشاار 0.5 دصد مقدار نهایی رنج انتخاب شده است.
سنسور فشار ویکا A10 با دقت 0.25% نیز قابل سفارش است که البته موجودی این سنسور با دقت بالا در ایران کم میباشد.
شرایط دمای عملکرد:
بازه دمای مجاز برای دمای محیطی (Ambient Temperature) و دمای سیال (Medium Temperature)0 تا 80 درجه سانتیگراد است. بازه دمای نگداری آن -20 تا 70 درجه سانتیگراد میباشد.
تاثیرات دما در عملکرد ترانسمیتر فشار WIKA مدل A-10 : این سنسور برای کار در بازه دمایی گسترده طراحی شده است تا بتواند در شرایط مختلف محیطی و صنعتی عملکردی پایدار ارائه دهد. تأثیرات دما بر عملکرد سنسور A10 به حداقل رسیده است و گزینه‌های بهینه‌سازی دما برای شرایط خاص در دسترس هستند.
جنس مواد تشکیل‌دهنده پرشر ترانسمیتر WIKA مدل A-10
ترانسمیتر فشار قلمی ویکا WIKA ویکا مدل A10 از مواد با کیفیت بالا و طراحی مقاوم ساخته شده است تا در برابر شرایط سخت محیطی و محیط های خورنده، دوام و عملکرد قابل اعتمادی ارائه دهد. مواد تشکیل‌دهنده این دستگاه در دو بخش قطعات در تماس با سیال (Wetted Parts) و قطعات غیرتماسی (Non-wetted Parts) دسته‌بندی می‌شوند.
جنس مواد در تماس با سیال که به‌طور مستقیم با محیط اندازه‌گیری (سیال یا گاز) در ارتباط و تماس هستند و از جنس‌های مقاوم برای تحمل فشار و جلوگیری از خوردگی ساخته شده‌اند و از جنس استیل ضدزنگ 316 L و برای فشارهای بالا فولاد PH هستند که دوام مکانیکی بالایی به دستگاه می بخشد..
اما جنس مواد غیرتماسی (Non-wetted Parts):به چند قسمت تقسیم می شود. برخی از این بخش‌ها در تماس با محیط بیرونی هستند و برای مقاومت در برابر شرایط محیطی و حفاظت از قطعات داخلی طراحی شده‌اند. لذا عموما جنس بدنه خارجی ترنسمیتر از استیل ضدزنگ 316L تشکیل شده و سایر اجزا هم از جنس مواد HNBR نوعی لاستیک مقاوم و PA (پلی‌آمید مقاوم) ساخته شده. قسمت دیگری نیز در سنسورهای فشار بکار رفته اند که سیال انتقال فشار گفته می شوند و وظیفه انتقال فشار به المان حسگر در داخل دستگاه را بر عهده دارند. معمولا از سیال های مقاوم برای برای این مهم استفاده می کنند که درمدلهایی که برای فشار کمتر از 10 بار (150 psi) بکار می رود از نوعی روغن مصنوعی (Synthetic Oil) و برای مدلهای برای فشارهای بالای 10 بار (150 psi) از سلول خشک (Dry Measuring Cell)استفاده می گردد.
آخرین بخش از مواد تشکیل دهنده، مواد آب‌بندی (Sealing Materials)هستند که برای انعطاف پذیری بر اساس شرایط محیطی و دمای کاری اتصالات فرآیندی، از مواد آب‌بندی متناسب با استانداردهای صنعتی استفاده می‌شود. مانند. مس (Copper)، استیل ضدزنگ (Stainless Steel)، NBR (لاستیک نیتریل) و FKM (لاستیک فلوروکربن)
زمان پاسخ‌دهی در ترانسمیتر فشار WIKA سری A-10(A10)
یکی از ویژگی‌های مهم در انتخاب ترانسمیتر فشار، زمان پاسخ‌دهی (Response Time) آن است. ترانسمیتر فشار مدل A-10 از WIKA با زمان پاسخ‌دهی سریع خود برای کاربردهایی که به اندازه‌گیری‌های فوری و دقیق نیاز دارند، مانند سیستم های هیدرولیک و پنوماتیک بسیار مناسب است. بصورت کلی دو پارامتر در این زمینه مورد دقت قرار می گیرد، زمان تثبیت و زمان روشن شدن. همچنین ترنسمیتر A10 از لحاظ رنج فشار به دو دسته برای زمان پاسخگویی تقسیم بندی می شود. محدوده فشار ≥ 0.4 بار و محدوده‌های فشار ≥ 0.05 بار
| Settling Time | Switch-on Time | محدوده رنج فشار |
| کمتر از 1 دقیقه | کمتر از 1 دقیقه | فشار ≥ 0.05 |
| کمتر از 4 میلی ثانیه | کمتر از 15 میلی ثانیه | فشار ≥ 0.4 |
ابعاد و مشخصات فیزیکی پرشر ترنسمیتر(سنسور) ویکا WIKA سری A10(A-10)
ترانسمیتر فشار مدل A-10 دارای اتصالات فرآیندی متنوعی است که این وجود سایزها و استانداردهای مختلف امکان استفاده از آن را در طیف گسترده‌ای از کاربردهای صنعتی فراهم می‌کند. این تنوع باعث می‌شود که بتوان دستگاه را به‌راحتی با سیستم‌های مختلف متصل کرد. از آنجا که در ایران بر اساس استاندارد ANSI/ASME برنامه ریزی صورت گرفته، سایز موجود شده در کشورمان مطابق آن بر اساس رزوه NPT می باشد و بقیه انواع رزوه ها بصورت سفارشی قابل تامین است.
برای رزوه ¼ NPT ابعاد سنسورعبارت است از:
- 0
- طول رزوه 14 میلی‌متر
- قطر بدنه رزوه 25 میلی‌متر
کاربردهای ترانسمیتر فشار قلمی ویکا WIKA مدل A-10 (A10)
ترانسمیتر فشار مدل A-10 از برند WIKA به دلیل طراحی مناسب، دقت بالا، و قابلیت اطمینان، برای طیف گسترده از کاربردهای صنعتی طراحی شده است. از آن جمله است : صنایع نفت و گاز، صنایع غذایی و دارویی، صنایع شیمیائی، تجهیزات آزمایشگاهی و…
کاربردهای اصلی:
- ماشین‌سازی (Machine Building) :استفاده ازپرشر سنسور A-10 در سیستم‌های هیدرولیکی و پنوماتیکی، نظارت و کنترل فشار در اجزای مختلف ماشین‌آلات صنعتی همچون دستگاه‌های پرس، قالب‌گیری، و تجهیزات CNCو…
- کشتی‌سازی (Shipbuilding) : به دلیل مقاومت بالا در برابر شرایط محیطی سخت دریایی، کنترل فشار در سیستم‌های سوخت‌رسانی و موتورهای دریایی. و نیز نظارت بر فشار سیستم‌های خنک‌کننده و تهویه در کشتی‌ها از کاربردهای پرشر ترانسمیتر ویکا A10 می باشد.
- سیستم‌های اندازه‌گیری و کنترل (Measurement and Control Technology) : به دلیل خروجی های استاندارد، این ترنسمیتر قابلیت اتصال به کنترلرهای منطقی برنامه‌پذیر (PLC) برای مدیریت فشار در فرآیندهای حساس را داراست
- پمپ‌ها و کمپرسورها (Pumps and Compressors) : جهت جلوگیری از نوسانات فشار و افزایش عمر تجهیزاتی مانند انواع پمپ ها و کمپرسورها از جمله پمپ های خلا و کمپرسوئرهای فشار بالا و نظارت بر فشار خروجی آنها
- سیستم‌های هیدرولیک و پنوماتیک (Hydraulics and Pneumatics) :نظارت و کنترل فشار در سیستم‌های جک هیدرولیک یا خطوط انتقال نیرو با فشار متغیر و تنظیم فشار در مدارهای هوای فشرده بکار می رود.
مشخصات الکتریکی سنسور فشار قلمی ویکا WIKA A-10(A10)
تغذیه الکتریکی این سنسور بسته به نوع سیگنال خروجی آن متفاوت است. اما برای خروجی 4 تا 20 میلی آمپر، برابر با 8 تا 30 ولت DC است.
مصرف جریان این ترانسمیتر در مدلهایی که سیگنال خروجی جریان (2-سیم) دارند، حداکثر 25 میلی‌آمپر و در مدل های سیگنال خروجی ولتاژ (3-سیم) تنها 8 میلی‌آمپر مصرف می شود.

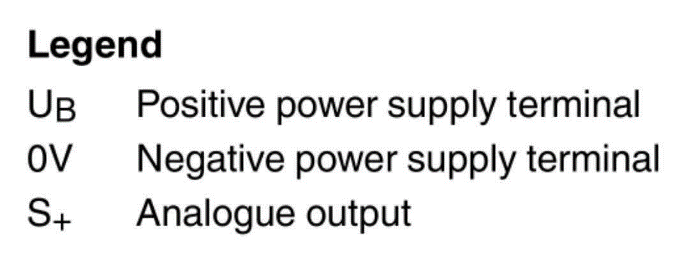

سیم‌بندی پرشر ترانسمیتر WIKA مدل A10
پرشر ترانسمیتر قلمی ویکا سری A10 از چندین نوع اتصال الکتریکی پشتیبانی می‌کند که برای کاربردهای گوناگون صنعتی مناسب هستند. اما فعلا در ایران تنها نوع اتصالات کانکتور 90 درجه آن DIN 175301-803 موجود شده است.

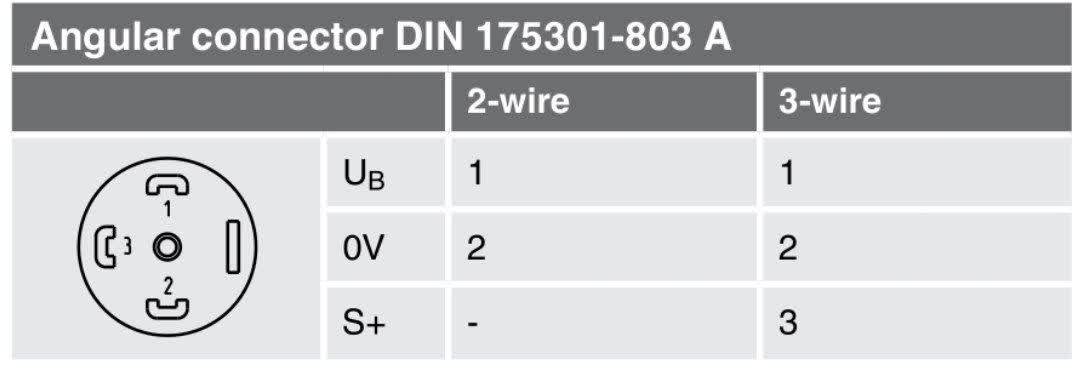

کانکتور زاویه‌ای DIN 175301-803 که خود در دو فرم A و C ارائه می شود (فرم A موجود ایران) مناسب برای کاربردهای استاندارد صنعتی است و دارای درجه محافظت IP65 (محافظت در برابر گرد و غبار و رطوبت) می باشد.
خرید(فروش) سنسور(ترانسمیتر) فشار ویکا WIKA سری A10 (A-10)
جهت خرید سنسور فشار قلمی ویکا سری A10 (A-10)، ابتدا رنج فشار و سیگنال خروجی آنرا تعیین کنید و سپس میتوانید استعلام قیمت آنرا در قسمت استعلام قیمت در واتزاپ این محصول در سایت کنترل با ما، دریافت کنید و یا برای مشاوره و کسب اطلاعات بیشتر و خرید سنور فشار ویکا، میتوانید با کارشناسان کنترل با ما تماس بگیرید.
