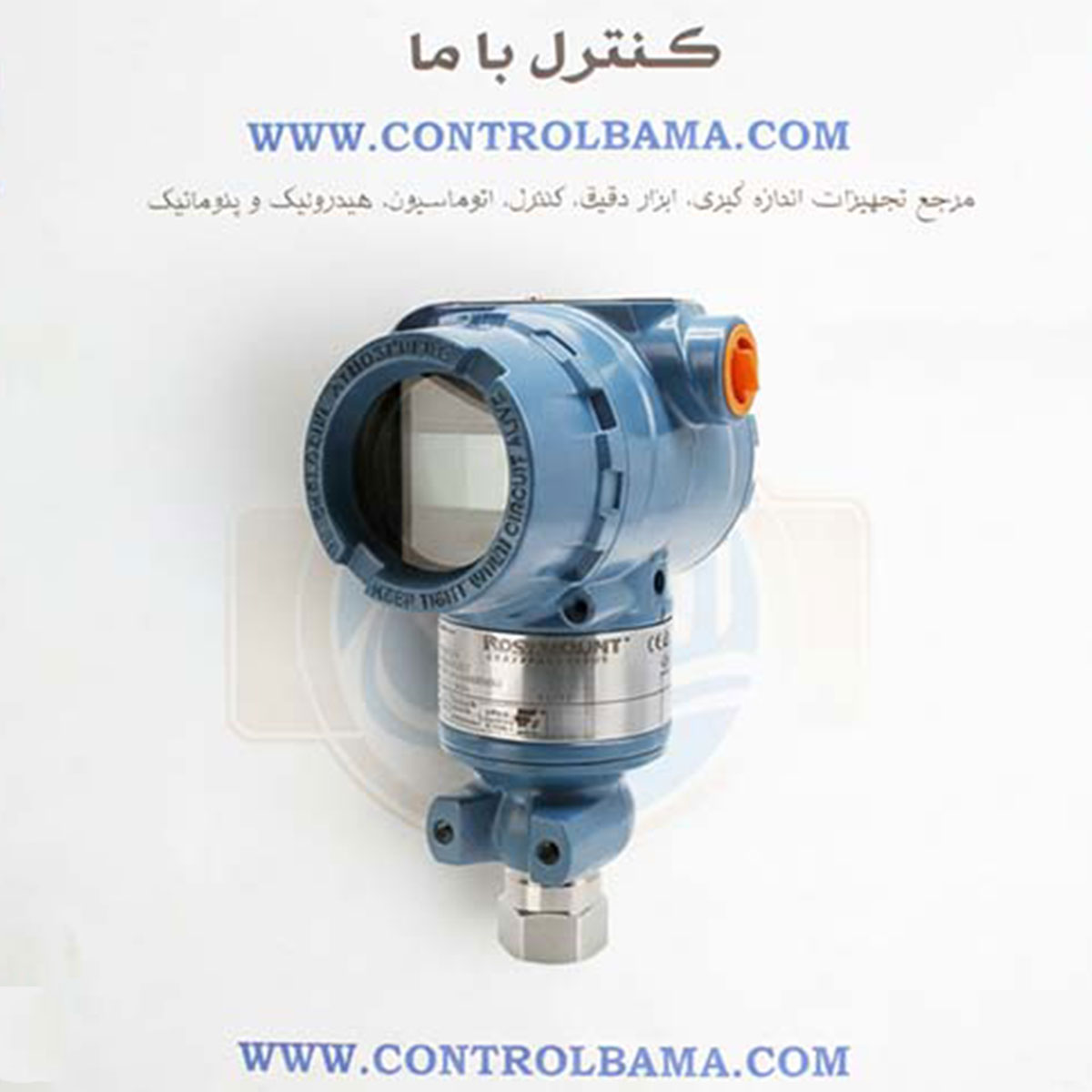

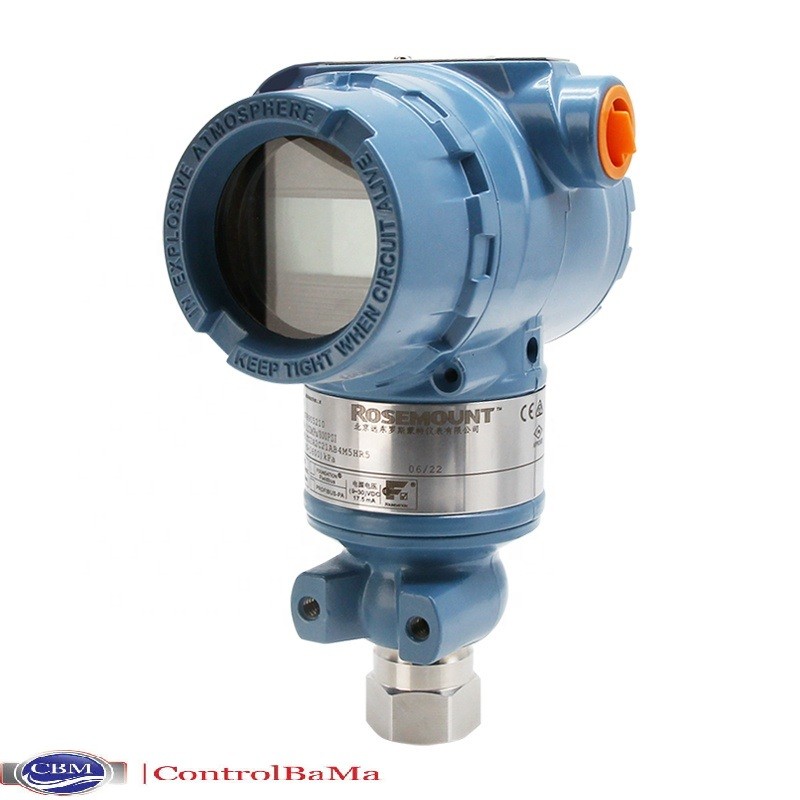

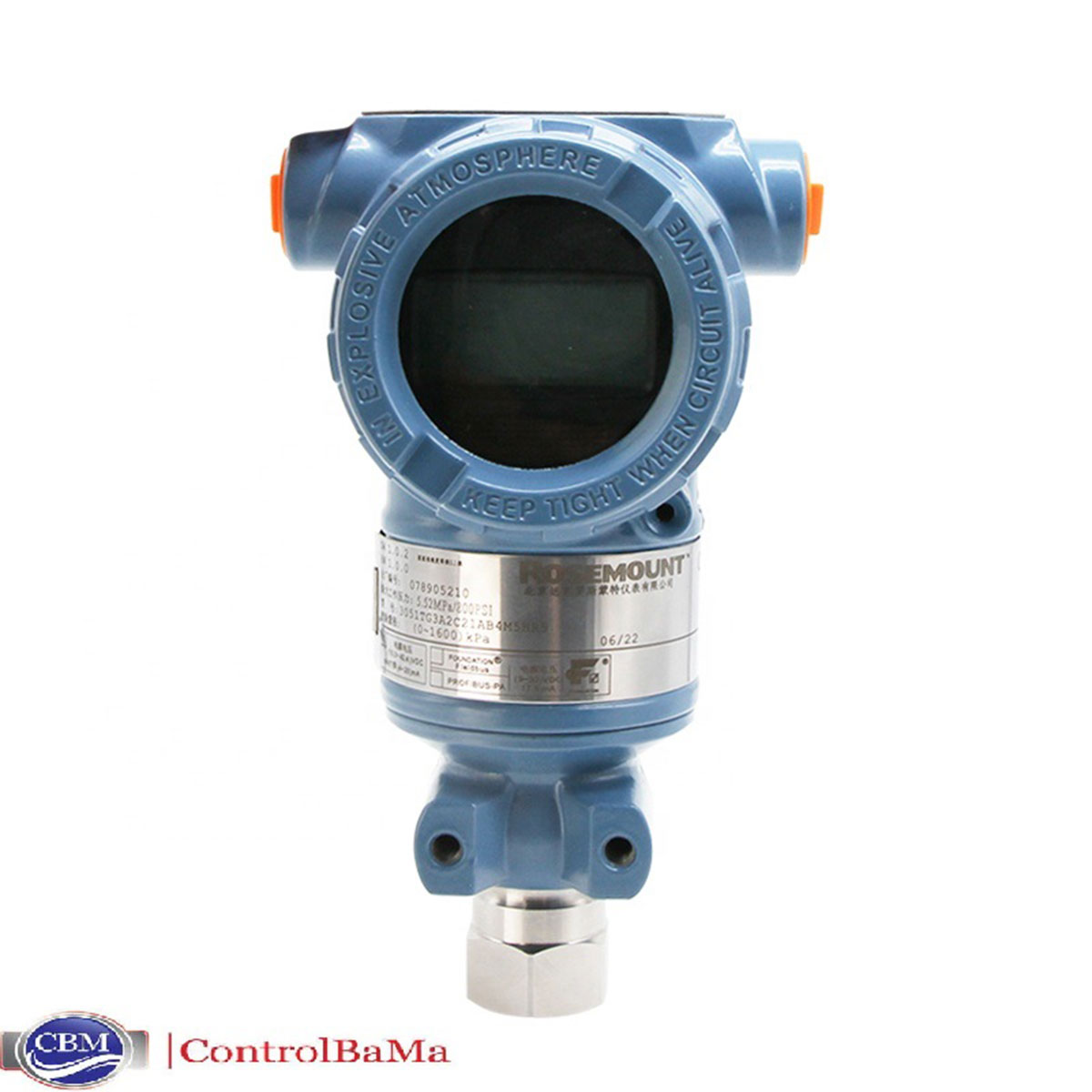

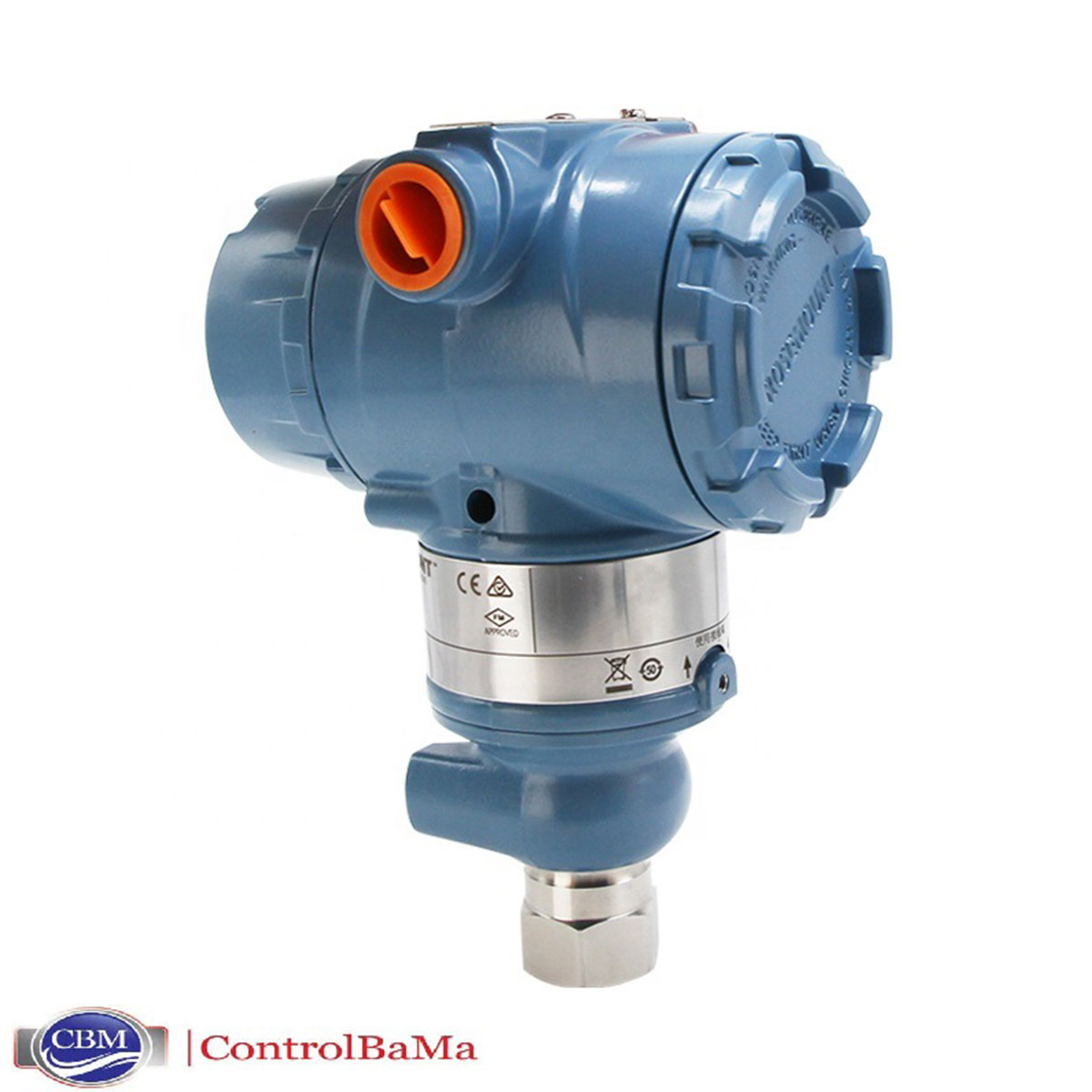

ترانسمیتر فشار روزمونت Rosemount 3051TG
اگر بهدنبال یک ترانسمیتر فشار دقیق، پایدار و مقاوم برای اندازهگیری فشار نسبی یا گیج در محیطهای صنعتی سخت هستید، ترانسمیتر فشار روزمونت مدل Rosemount 3051TG گزینهای پیشرفته و قابل اطمینان برای شماست. این محصول از خانوادهی موفق 3051 روزمونت بوده و با استفاده از طراحی کامپکت، قابلیت اطمینان بالا، تکنولوژیهای مدرن و گواهیهای جهانی، عملکردی بینقص را در انواع صنایع از جمله نفت، گاز، پتروشیمی، آبوفاضلاب، نیروگاهها و صنایع دارویی ارائه میدهد.
ترانمسیتر فشار روزمونت Rosemount سری 3051TG مناسب برای اندازهگیری فشار نسبی (Gauge) در نفت و گاز، پتروشیمی، آب و فاضلاب، نیروگاهی و صنایع غذایـی میباشد.
مشخصات فنی ترانسمیتر (سنسور) فشار روزمونت Rosemount 3051TG
ترانسمیتر Rosemount 3051 TG یک تجهیز اندازهگیری فشار گیج با طراحی خطی (In-Line) است که میتواند مستقیماً به فرآیند متصل شده و نصب ساده و سریعی را فراهم کند. این دستگاه در محدودههای فشاری متنوعی -1 تا 600 بار قابل ارائه بوده و با توجه به دقت و پایداری بینظیر، برای کاربردهای حیاتی بسیار مناسب است.
رنج فشار در 5 رده قابل سفارش است که به صورت زیر است.
Range 1: 3051TG1 : −14.7…30psi (−1.01 …2.06bar)
Range 2: 3051TG2 : −14.7…150psi (−1.01 …10.34bar)
Range 3: 3051TG3 : −14.7…800psi (−1.01 …55.15bar)
Range 4: 3051TG4 : −14.7…4000psi (−1.01 …275.79bar)
Range 5: 3051TG5 : −14.7…10000psi (−1.01 …689.47bar)
بدنه دستگاه از آلومینیوم یا استنلساستیل و دیافراگم آن از 316L SST یا Hastelloy C-276 ساخته شده تا در برابر خوردگی و شرایط سخت محیطی مقاومت بالایی داشته باشد. سنسور دستگاه با مایع پرکن سیلیکونی یا inert پُر شده و با استانداردهای NACE MR0175/ISO 15156 نیز سازگار است.
این ترانسمیتر دارای نمایشگر LCD اختیاری با دکمههای پیکربندی داخلی بوده که امکان تنظیم سریع را بدون نیاز به تجهیزات خاص یا باز کردن دستگاه فراهم میسازد.
حداکثر دمای کاری دستگاه تا +85 درجه سانتیگراد تعریف شده و کلاس حفاظت IP66 یا IP68 تضمینکننده مقاومت آن در برابر گردوغبار و نفوذ آب است. همچنین با تأییدیههای ایمنی SIL2/3، دستگاه آماده کار در محیطهای پرخطر مانند مناطق Zone 0 و Zone 1 میباشد.
نوع اندازهگیری سنسور فشار سری TG به صورت نسبی(Gauge) میباشد. بقیه ویژگی ها به صورت زیر میباشد.
- پروتکلها: HART/4–20 mA، FOUNDATION Fieldbus، PROFIBUS PA، WirelessHART، Low-Power 1–5 Vdc.
- دقت مرجع: تا 0.04% Span (Range 1–4)، 0.075% برای Range 5.
- زمان پاسخ (آنالوگ/HART): حدود 100 ms (Td+Tc).

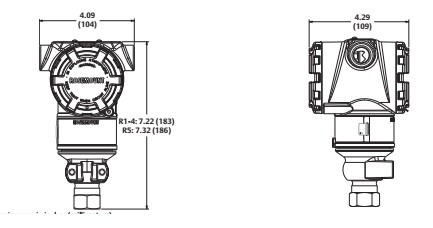

نقشه ترانسمیتر (سنسور) فشار روزمونت Rosemount 3051 TG
کاربردهای رایج سنسور فشار روزمونت 3051TG
- کنترل فشار در خطوط لوله، بوستر پمپها و کمپرسورها
- نظارت بر فشار سیستمهای گاز، بخار یا آب صنعتی
- اندازهگیری فشار مخازن باز یا فشار برگشتی در سیستمهای پمپاژ
- مناسب برای صنایع غذایی، دارویی، پتروشیمی، نیروگاه و تصفیهخانهها
سوالات متداول
۱(تفاوت 3051TG با 3051TA چیست؟
TG برای Gauge و TA برای Absolute است. هر دو مبتنی بر پلتفرم 3051T بوده و در گزینههای رنج/خروجی/متریال مشترکاند.
۲( آیا دقت 0.04% برای تمام رنجها ثابت است؟
برای Range 1–4 دقت مرجع 0.04% Span است؛ برای Range 5، دقت 0.075% Span ذکر شده است.
۲(بین ترانسمیترهای 3051 سری TG و سری CD کدام را انتخاب کنم؟
- اگر نیاز به اندازهگیری مستقیم فشار (گیج یا مطلق) دارید → انتخاب درست 3051TG است.
- اگر نیاز به اندازهگیری اختلاف فشار (DP) برای کنترل سطح، دبی یا افت فشار فیلترها دارید → انتخاب بهتر 3051CD است.
- هر دو سری از لحاظ دقت، پایداری ۱۰ ساله، پروتکلهای ارتباطی و ایمنی SIL تقریباً مشابه هستند. تفاوت اصلی آنها در ساختار مکانیکی و نوع فشار قابل اندازهگیری است.
توضیحات تکمیلی انتخاب و خرید ترانسمیتر فشار روزمونت Rosemount سری 3051TG
✔️ سری 3051TG (In-Line Gauge/Absolute)
- اگر فشار مستقیم خط یا مخزن را میخواهید.
- مناسب برای فشارهای بالا (تا 689 بار) یا فشارهای تمیزتر.
- اتصال مستقیم و ساده روی لوله یا تجهیزات.
✔️ سری 3051CD (Differential Pressure Coplanar)
- اگر نیاز به اختلاف فشار (DP) دارید.
- کاربردهای کلاسیک:
- سطح مخزن (Level) → با دیافراگم سیل
- اندازهگیری دبی → همراه با اوریفیس پلیت/ونتوری و منیفولد
- مانیتورینگ افت فشار فیلتر
