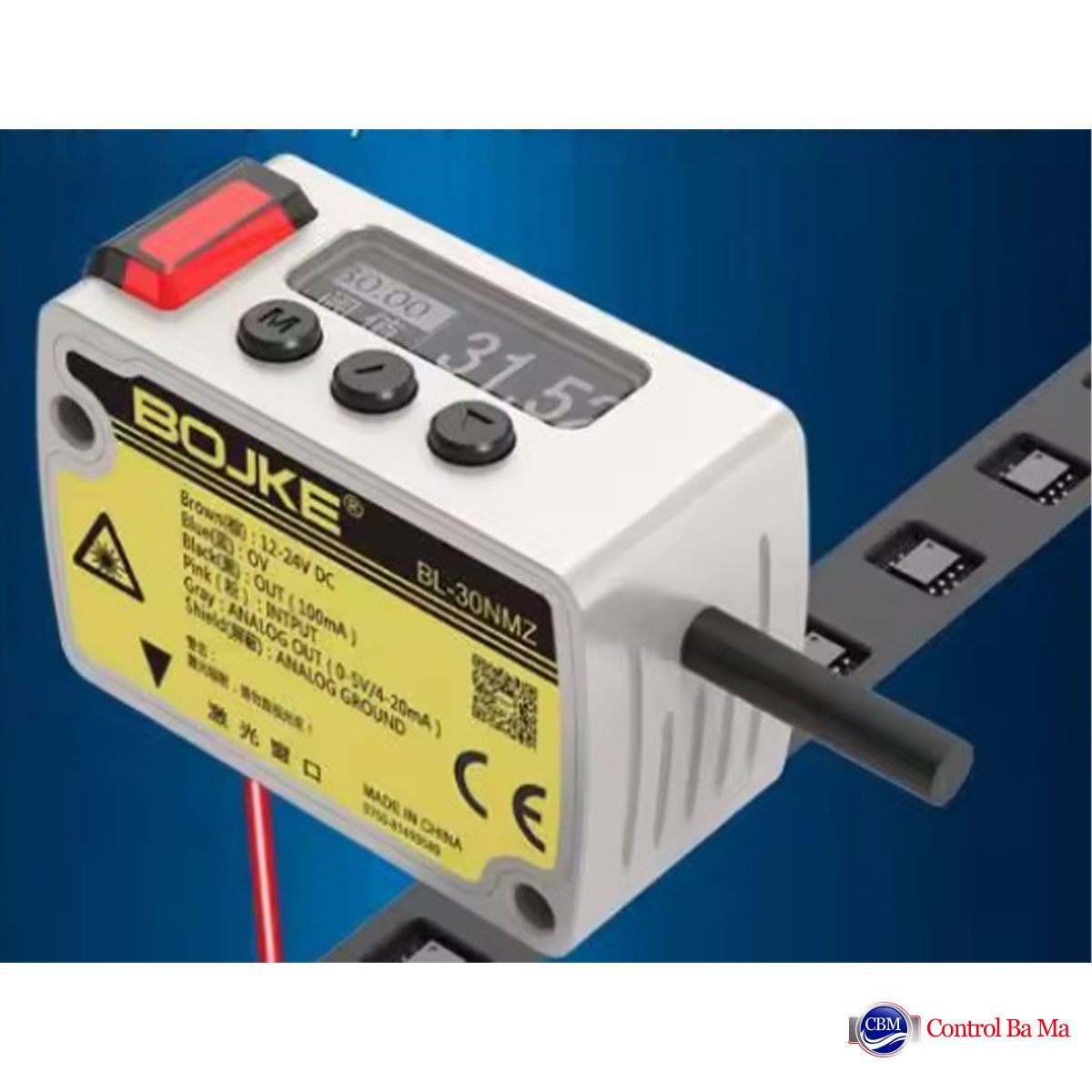

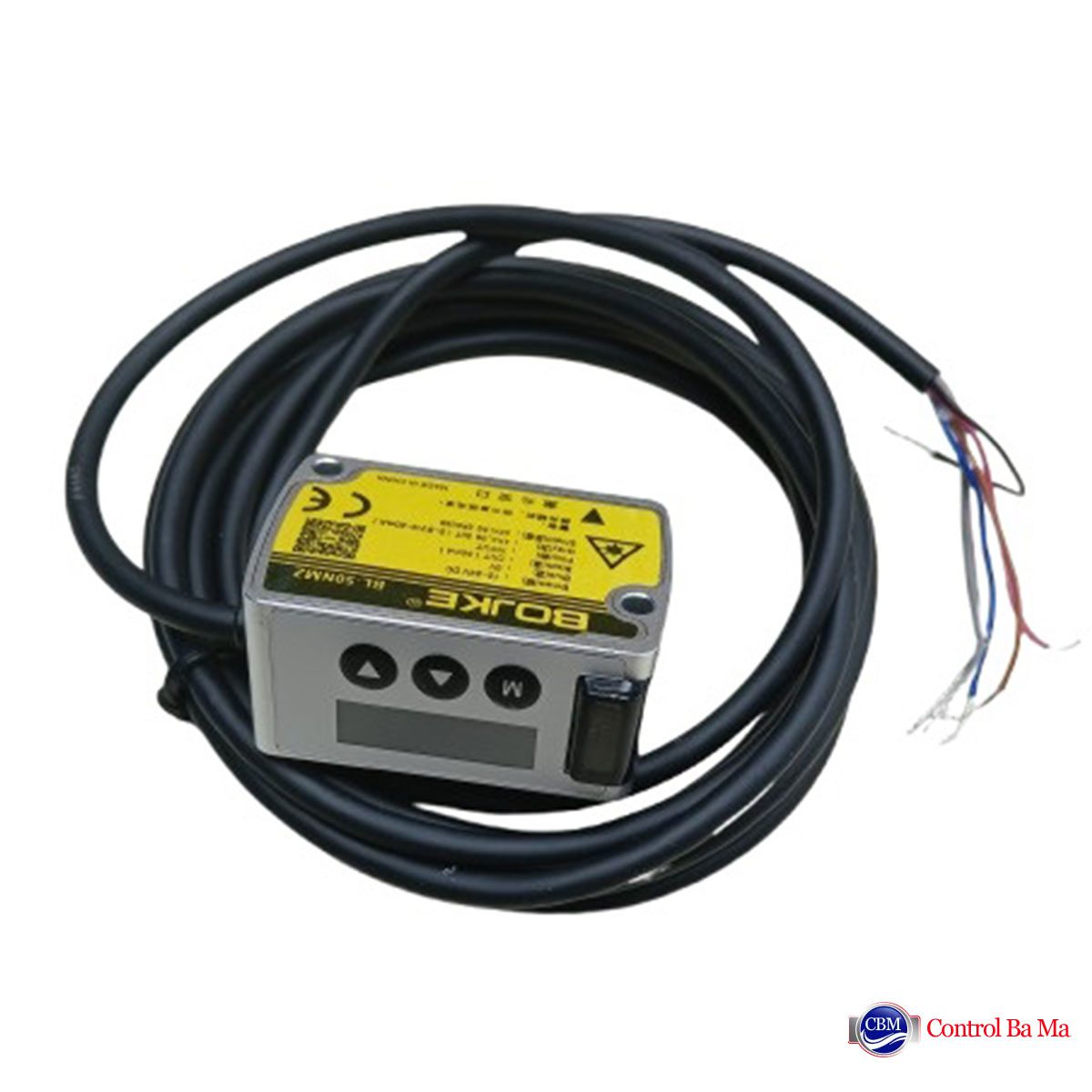

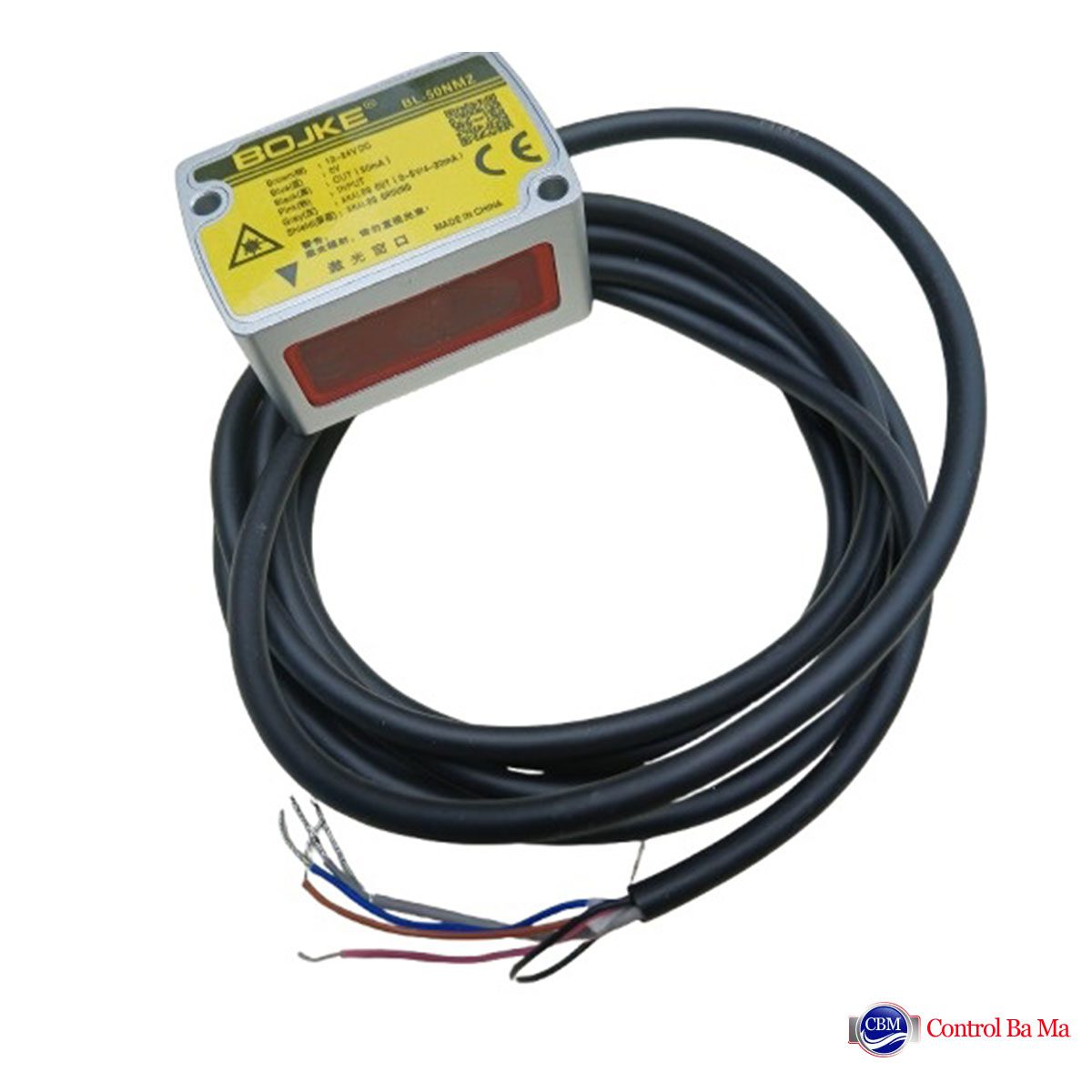

سنسورهای جابجایی(فاصله سنج) لیزری سری BL از برند معتبر BOJKE، برای اندازهگیری دقیق فاصله، ارتفاع یا موقعیت با استفاده از تکنولوژی بازتاب لیزر طراحی شدهاند. این سنسورها با دقت تکرارپذیری بالا و خروجیهای متنوع )دیجیتال، آنالوگ و( RS485انتخابی ایدهآل برای کاربردهای اتوماسیون، رباتیک، ماشینسازی، و کنترل فرآیند هستند.
مشخصات فنی سنسور فاصله سنج (جابه جایی) لیزری BOJKE سری BL
این سنسور فاصله از نوع بازتابی (Diffuse reflection) است. که اشعه لیزر بعد از برخورد به جسم به سنسور برمیگردد و اندازه گیری فاصله اتفاق می افتد.
سنسور لیزری BOJKE سری BL از نظر کورس اندازه گیری دارای 5 فاصله متفاوت است که هر کدام از این 5 نوع دارای تکرارپذیری و دقت مخصوص خود است. این تنوع را در جدول زیر مشاهده میکنید.
| مدل | فاصله مرجع(mm) | رنج اندازه گیری(mm) | کورس اندازه گیری(mm) | دقت تکرار(µm) | دقت خطی(FS%) | قطر نقطه لیزر(µm) |
| BL-30NMZ | 30 | 25~35 | 10 | 10 | 0.1 | 50 |
| BL-50NMZ | 50 | 35~65 | 30 | 30 | 0.1 | 70 |
| BL-100NMZ | 100 | 65~135 | 70 | 70 | 0.1 | 120 |
| BL-200NMZ | 200 | 120~280 | 160 | 200 | 0.2 | 300 |
| BL-400NMZ | 400 | 200~600 | 400 | 600/1500 | 0.2~0.3 | 500 |
نحوه اندازه گیری این سنسورهای فاصله سنج لیزری به این صورت است که یک فاصله را به عنوان مرجع در نظر می گیرند و فاصله ای در قبل و بعد از آن را اندازه گیری میکنند. این فاصله مرجع برای هر مدل از سنسور را در جدول بالا مشاهده میکنید. با توجه به این که دقت اندازه گیری هر نوعی از این سنسورها با هم متفاوت است و سنسورهای با کورس اندازه گیری کوچکتر دارای دقت بالاتری هستند، پس باید در انتخاب سنسور با کورس مناسب دقت کرد تا بهترین انتخاب و خرید سنسور لیزری رو برای کاربرد خود داشته باشید.
- خروجی این سنسورها به صورت آنالوگ4-20mA و دیجیتال NPN و میتواند با خروجی RS485 نیز عرضه شود.
- پاسخ زمانی آنها قابل تنظیم بین 1.5 ، 5 و 10 میلی ثانیه است.
- مصرف جریان (بدون بار): در 24Vکمتر از mA30 در 12V کمتر از 60mA
- سنسورهای لیزری BOJKE دارای درجه حفاظت بسیار بالا IP67 است.
- جنس بدنه سنسورها از آلومینیوم است .
- بازه دمای عملکردی آنها -10 تا +45 درجه سانتیگراد است.
سیمبندی سنسور جابه جایی لیزری BOJKE سری BL :

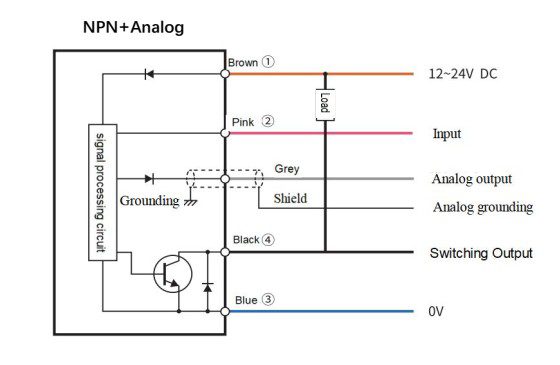

سیم بندی سنسور برای مدل با خروجی آنالوگ به صورت زیر است

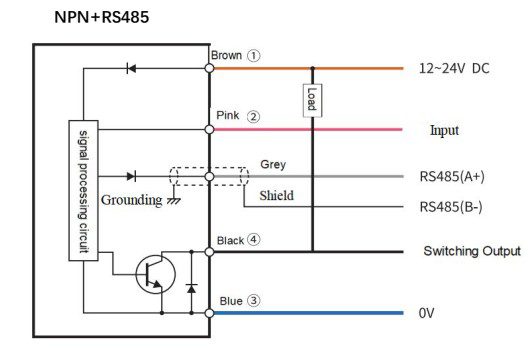

سیم بندی سنسور برای مدل با خروجی RS485 به صورت زیر است
کاربردهای سنسور جابجایی لیزری BOJKE سری BL
- کنترل موقعیت در بازوهای رباتیک
- اندازهگیری ارتفاع در خطوط تولید
- اندازهگیری فاصله در سیستمهای انتقال اتوماتیک
- پایش ضخامت یا جابجایی در ماشینآلات دقیق
- سیستمهای هوشمند دبیسنجی با فشار غیرمستقیم
مزایای کلیدی:
- دقت بسیار بالا در محیطهای صنعتی
- بدنه مستحکم و ضدآب با درجه IP67
- چندین مدل با رنجهای متنوع برای نیازهای مختلف
- گزینههای متنوع برای خروجی و اتصال
- قابلیت اطمینان بالا در شرایط نوری شدید یا گردوغبار
مهندس پویا اسدی –
من از مدل BL-100NMZ برای اندازهگیری ضخامت ورق استفاده کردم. دقتش خوبه ولی سؤال دارم: آیا پاسخ زمانی روی ۱.۵ میلیثانیه باعث افزایش نویز در خروجی آنالوگ نمیشه؟ و اینکه در فاصله زیاد (بیش از ۱۰۰mm) پایداری سیگنال چطوره؟
عرفان شریفیان (پشتیبانی کنترل با ما) –
سلام مهندس اسدی، بله در حالت پاسخ سریعتر ممکنه نویز کمی افزایش پیدا کنه، ولی با فیلتر نرمافزاری داخلی میتونید اون رو کاهش بدین. در فاصلههای تا ۱۳۵mm عملکرد دستگاه پایدار و خطا کمتر از ۰.۱٪ هست.
