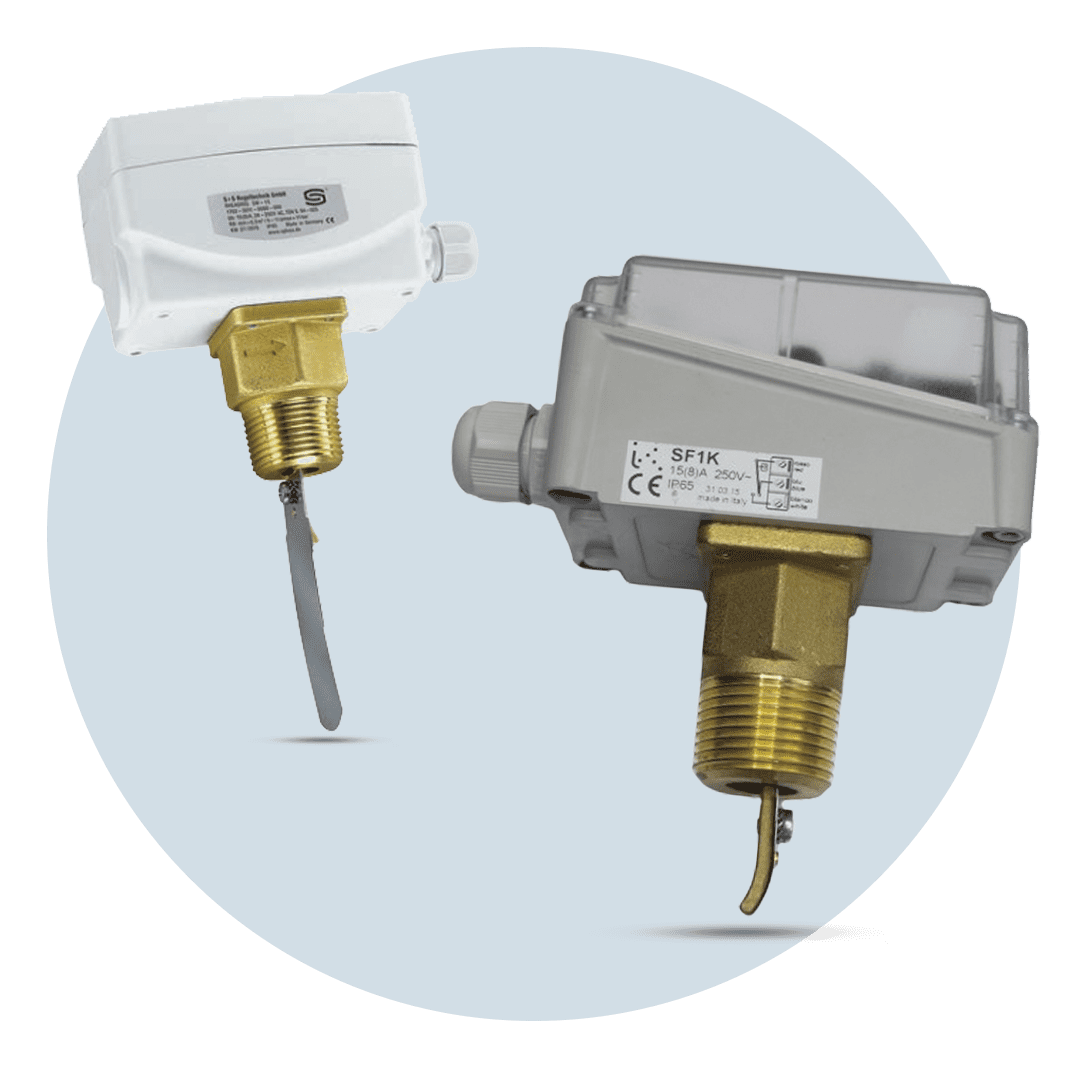

فلو سوئیچ (Flow Switch) یک سنسور/سوییچ جریان است که جریان مایع، گاز یا حتی بخار را پایش میکند و در صورت عبور جریان از یک حد تعیینشده، سیگنال قطع یا وصل را صادر میکند. این تجهیز به گونهای طراحی شده که مانند یک نگهبان نامحسوس، وجود یا قطع جریان را تشخیص داده و اقدامات لازم را فعال کند (مثلاً بهصدا درآوردن آلارم یا خاموشکردن پمپ). تفاوت فلو سوئیچ با فلومتر در این است که فلومتر مقدار جریان را بهطور پیوسته اندازهگیری میکند، در حالی که فلو سوئیچ صرفاً حضور، عدم حضور یا رسیدن جریان به یک نرخ از پیشتعیینشده را تشخیص میدهد. به بیان ساده، فلو سوئیچ مانند یک کلید برق خودکار در مسیر سیال عمل میکند که بدون نیاز به حضور انسان، عبور جریان را حس کرده و مدار الکتریکی خود را قطع یا وصل مینماید.
در صنایع مختلف، حفظ جریان سیالات در محدودهای ایمن و معین اهمیت حیاتی دارد. افت ناگهانی فشار روغن روانکاری یک یاتاقان، کاهش جریان آب در یک سیستم خنککننده، یا جاریشدن آب در لوله اطفای حریق هر کدام میتوانند نشانهای از وضعیت بحرانی باشند که نیاز به واکنش فوری دارند. در جدول زیر برخی از صنایع کلیدی و کاربردهای شاخص فلو سوئیچ در هر یک به صورت خلاصه آمده است:
همانطور که مشاهده میشود، هدف اصلی فلو سوئیچ در همه این کاربردها حفاظت از تجهیزات و ایمنی فرایند است. در ادامه، هر یک از این حوزهها را با جزئیات بیشتر بررسی میکنیم و مثالهای واقعی و عملی مربوطه را شرح میدهیم. همچنین با انواع مختلف فلو سوئیچها و فناوریهای بهکاررفته در آنها آشنا خواهیم شد و نکات فنی و اصطلاحات تخصصی مرتبط را مرور خواهیم کرد.

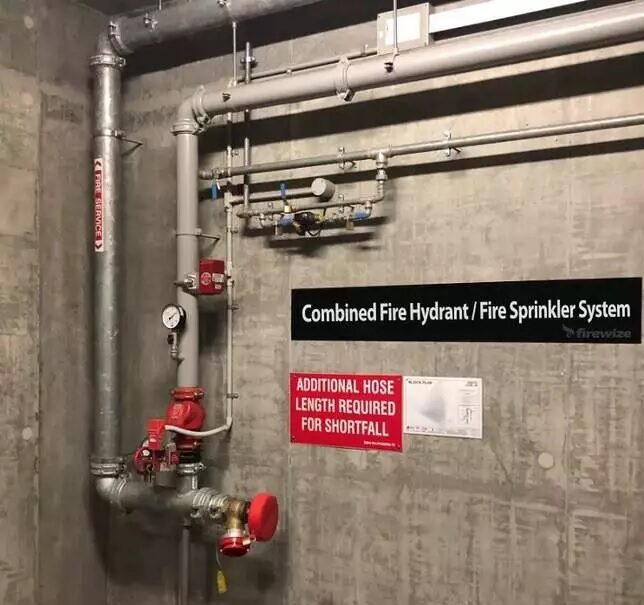

کاربرد فلو سوئیچ در سیستمهای اطفای حریق

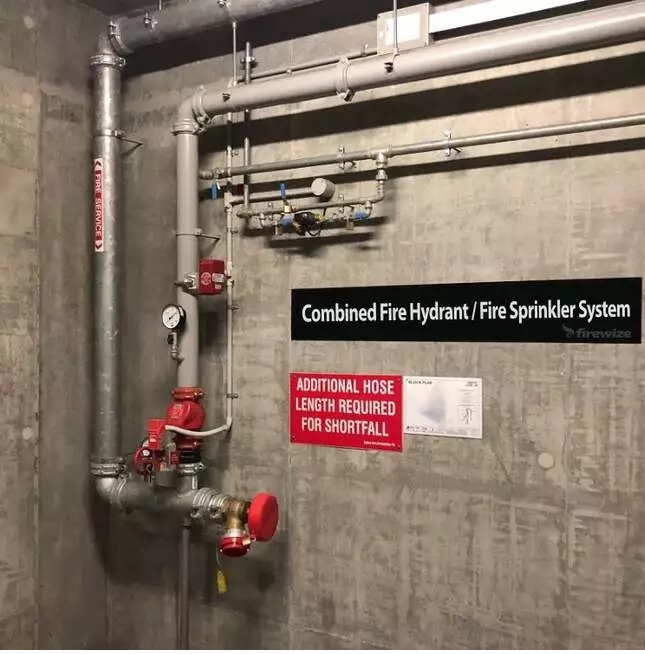

یکی از مهمترین کاربردهای فلو سوئیچ در سامانههای اطفای حریق و اسپرینکلر است. در این سیستمها، آب یا یک سیال خاموشکننده دیگر در لولهها به صورت ساکن منتظر میماند تا هنگام وقوع آتشسوزی، افشانهها (اسپرینکلرها) فعال شوند. فلو سوئیچ خط اسپرینکلر به محض اینکه جریان آب در لولهها آغاز شود (مثلاً با ترکیدن یک اسپرینکلر بر اثر حرارت)، تغییر سرعت جریان را حس کرده و سیگنال هشدار به پنل اعلام حریق یا زنگ خطر ارسال میکند. این مکانیزم تضمین میکند که به محض جاریشدن آب به دلیل آتشسوزی، آلارم هشدار به صدا درآید و اقدامات اضطراری (مانند تخلیه ساختمان یا تماس با آتشنشانی) انجام شود.
فلو سوئیچهای اسپرینکلر معمولاً از نوع پدالی/تیغهای (Vane/Paddle Type) هستند که داخل لوله قرار میگیرند. هنگام جریان یافتن آب با دبی کافی (معمولاً بیش از حدود 10 gpm برای اسپرینکلرهای استاندارد)، پره به سمت جلو خم شده و میکروسوییچ متصل را تغییر وضعیت میدهد. استانداردهای بینالمللی نظیر NFPA 72 و NFPA 13 نصب فلو سوئیچ در سیستمهای اسپرینکلر را الزامی کردهاند تا نظارت پیوسته بر عملکرد این سیستمهای حیاتی تضمین شود. به عنوان مثال، استاندارد NFPA 25 (استاندارد نگهداری و آزمایش دورهای تجهیزات اطفای حریق) بازبینی و تست دورهای فلو سوئیچها را (معمولاً هر سه ماه یکبار) الزامی میکند تا اطمینان حاصل شود که در شرایط واقعی، فلو سوئیچ بهموقع آلارم را فعال خواهد کرد.
در برخی سیستمهای حریق خشک یا پیشعملگر (که لولهها به جای آب با هوای فشرده پر شدهاند)، ممکن است از سوئیچهای فشاری نیز استفاده شود. این سوئیچها به افت فشار هوا حساساند و اگر فشار به دلیل نشتی یا ترکیدن اسپرینکلر افت کند، پیش از ورود آب به لولهها هشدار میدهند. اما در سیستمهای لولهتر معمول، فلو سوئیچ آب نقش اصلی را در تشخیص آتش دارد. به طور خلاصه، حضور فلو سوئیچ در خطوط اطفای حریق ضامن واکنش سریع و خودکار به شروع آتشسوزی است و از این رو جزء جدانشدنی سیستمهای ایمنی مدرن به شمار میآید.
کاربرد فلو سوئیچ در سیستمهای روانکاری و روغنکاری
در صنایع سنگین که از ماشینآلات دوار (توربینها، کمپرسورها، الکتروموتورها و غیره) استفاده میشود، روانکاری یاتاقانها و چرخندهها نقشی اساسی در حفظ سلامت تجهیزات دارد. تحقیقات نشان میدهد تا ۸۰٪ خرابی زودهنگام بیرینگها (یاتاقانها) به دلیل مشکلات روانکاری (کمبود روغن یا روغن نامناسب) رخ میدهد. بنابراین نظارت بر جریان روغن روانکار بسیار حیاتی است. در یک سیستم روانکاری تحت فشار، روغن از یک مخزن توسط پمپ یا به صورت ثقلی به یاتاقانها ارسال میشود. نصب یک فلو سوئیچ مایع در مسیر روغن به ما اطمینان میدهد که جریان روغن به طور پیوسته برقرار است و یاتاقان بدون روغن نخواهد ماند.
برای نمونه، در یک نیروگاه برق یا کارخانه فولاد که دهها توربین و موتور دوار در حال کارند، قطعشدن حتی چند ثانیهای روغنکاری میتواند منجر به سایش خشک و آسیب جدی تجهیزات شود. فلو سوئیچهای روغنکاری به محض افت دبی روغن (مثلاً در اثر گرفتگی فیلتر، خرابی پمپ یا نشتی در سیستم) آلارم میدهند یا حتی مستقیماً فرمان خاموشی اضطراری (Emergency Shutdown) تجهیزات را صادر میکنند تا از خسارات جلوگیری شود. بسیاری از سیستمهای مدرن همچنین یک سنسور دمایی در کنار فلو سوئیچ قرار میدهند تا دمای روغن را نیز تحت نظر داشته باشند. ترکیب این دو امکان میدهد که هم از جریان کافی روغن مطمئن شویم و هم از عدم افزایش بیش از حد دمای روغن (که میتواند ویسکوزیته را کاهش داده و روانکاری را مختل کند).
فناوریهای مختلفی برای فلو سوئیچهای روغنکاری وجود دارد، از تیغهای و توربینی گرفته تا ترمال دیفرنشیال (تفاضلی حرارتی). نوع ترمال دیفرنشیال در صنایع سنگین محبوبیت یافته است، زیرا فاقد قطعات مکانیکی متحرک است و میتواند تغییرات جریان را حتی در دماهای بالا بهدقت حس کند. این سوئیچها دارای دو سنسور دمایی هستند که یکی مستقیماً دمای روغن را حس میکند و دیگری اندکی گرمتر نگه داشته میشود. اختلاف دمای بین این دو سنسور در حالت غوطهور در روغن در حال جریان نسبت به حالت بدون جریان، به شکل معناداری متفاوت است و از این طریق «وجود جریان» یا «عدم جریان/کاهش جریان» را تشخیص میدهد. این روش دقت و تکرارپذیری بالایی دارد و برای پایش جریان روغن با دبی کم نیز مؤثر است. به کمک چنین فناوریهایی، صنایع میتوانند مانیتورینگ ۲۴ ساعته روغنکاری تجهیزات حیاتی خود را انجام دهند و از توقف ناگهانی خط تولید یا حوادث ایمنی جلوگیری کنند.
کاربرد فلو سوئیچ در صنایع غذایی و سیستمهای بهداشتی (CIP)

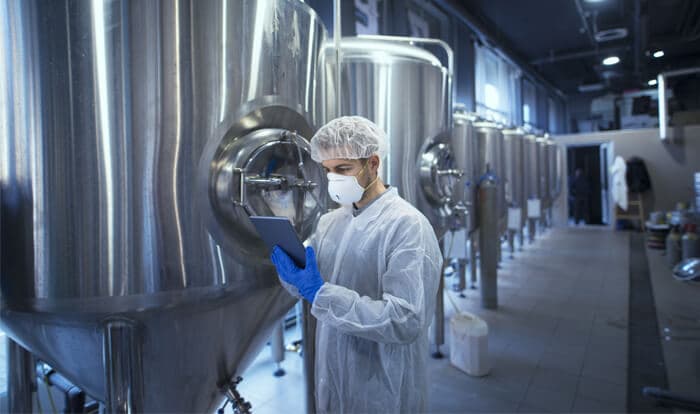

در صنایع غذایی، نوشیدنی و دارویی، حفظ شرایط بهداشتی خطوط تولید و تجهیزات یک الزام غیرقابل چشمپوشی است. بسیاری از این صنایع از فرآیندی به نام شستشوی درجا یا CIP (Clean-In-Place) استفاده میکنند که طی آن لولهها، مخازن و مبدلها را بدون نیاز به جداسازی، با محلولهای شوینده و ضدعفونیکننده تمیز میکنند. در سیستمهای CIP، دبی جریان سیال شوینده باید به اندازهای باشد که تمامی سطوح داخلی را بهخوبی شستشو داده و رسوبات را جدا کند. مطالعات مهندسی نشان دادهاند که برای ایجاد جریان آشفته (Turbulent) مؤثر در خطوط CIP، سرعت سیال حداقل باید حدود 1.5 m/s (معادل 5 ft/s) باشد. سرعتهای کمتر از این، جریان لایهای ایجاد میکنند که ممکن است تمام سطوح را تمیز نکند.
در اینجاست که فلو سوئیچهای بهداشتی (Sanitary Flow Switch) وارد عمل میشوند. این دستگاهها به طور ویژه برای کاربردهای CIP طراحی شدهاند و معمولاً از جنس استنلس استیل با پرداخت سطحی بسیار بالا (مثلاً Ra=20μinch یا بهتر) هستند تا از تجمع میکروب و آلودگی جلوگیری شود. یک نمونه پیشرفته، سوئیچ جریان مدل FLT93C ساخت شرکت FCI است که مخصوص فرآیندهای بهداشتی طراحی شده است. این سوئیچ دارای اتصالات تری-کلمپ (Tri-Clamp) برای نصب سریع بر روی لولههای بهداشتی ۰٫۷۵ تا ۴ اینچ است و میتواند حداقل دبی جریان محلول شستشو را در بازه 0.01 تا 3 ft/s پایش کند تا اطمینان دهد در تمام مدت فرایند شستشو جریان کافی برقرار است. دقت این دستگاه حدود ±۰٫۵٪ است و حتی اگر دمای محلول تا ±۳۷°C تغییر کند باز هم نقطه تنظیم بهدرستی عمل میکند. ویژگیهایی از این دست بسیار مهماند، چون در طی مراحل مختلف شستشو (پیششستشو با آب، شستشو با سود/اسید، آبکشی نهایی و غیره) دمای سیال ممکن است تغییر کند اما سوئیچ باید بدون خطا عمل کند.
همچنین در صنایع لبنی و غذایی، رعایت استانداردهای بهداشتی نظیر استاندارد 3A برای تجهیزات (ویژه تجهیزات لبنیات در آمریکا) الزامی است. فلو سوئیچهای معمولی صنعتی ممکن است در طراحی خود گوشهها یا درزهایی داشته باشند که تجمع باکتری در آنها رخ دهد و از این رو برای محیطهای بهداشتی مناسب نیستند. بنابراین تولیدکنندگان تجهیزات ابزار دقیق، نسخههای Sanitary از فلو سوئیچها را عرضه میکنند که دارای طراحی کاملاً صاف و صیقلی بوده و تمام اجزای در تماس با سیال از مواد ضدزنگ و ضدخوردگی با گرید بهداشتی ساخته شدهاند. این سوئیچها علاوه بر پایش جریان در طی CIP، در خودِ خطوط تولید نیز برای نظارت بر جریان شیر، آبمیوه، آب و سایر سیالات به کار میروند تا هرگونه ایستایی سیال که میتواند منجر به فساد یا آلودگی شود، سریعاً شناسایی گردد.
کاربرد فلو سوئیچ در صنایع نفت، گاز و پتروشیمی
صنایع نفت و گاز به دلیل ماهیت سیالات اشتعالپذیر و شرایط عملیاتی سخت (فشار و دمای بالا، محیطهای خورنده و مستعد انفجار) نیازمند ابزارهای بسیار مطمئن و مقاوم برای پایش جریان هستند. در این صنایع، فلو سوئیچها برای اهداف گوناگونی به کار میروند، از پایش جریان گاز سوخت مشعلها و هیترها گرفته تا کنترل جریان سیالات در خطوط تزریق مواد شیمیایی، خطوط خنککننده و سیستمهای تهویه. به عنوان نمونه، در یک پالایشگاه ممکن است از فلو سوئیچ در مسیر نیتروژن پرج (Nitrogen Purge) استفاده شود تا اطمینان حاصل گردد قبل از انجام عملیات تعمیراتی، نیتروژن با دبی کافی خطوط را عاری از گازهای قابل انفجار کرده است. یا در سیستمهای تقویت فشار گاز (بوستر)، فلو سوئیچ نصبشده در خروجی بوستر تشخیص میدهد که آیا جریان گاز برقرار است یا خیر و بر آن اساس بوستر را روشن/خاموش میکند.
یکی از ملاحظات مهم در این صنایع ذاتاً ایمن بودن تجهیزات است. بسیاری از فلو سوئیچهای مورد استفاده باید دارای تاییدیههای ضدانفجار مانند ATEX یا IECEx باشند تا جرقه یا حرارت ناشی از آنها منجر به حادثه در محیطهای گازی نشود. همچنین جنس مواد به کار رفته باید در برابر سیالات خورنده مقاوم باشد؛ برای مثال سوئیچهای جریان برای صنایع پتروشیمی را اغلب از استیل ۳۱۶ یا آلیاژهای مقاوم (هستلوی، مونل، اینکونل و غیره) میسازند. شرکتهای سازنده معمولاً گزینه انتخاب متریال Exotic را در کاتالوگ این محصولات ارائه میدهند (مثلاً سنسورهای با جنس هستلوی برای اسیدها).

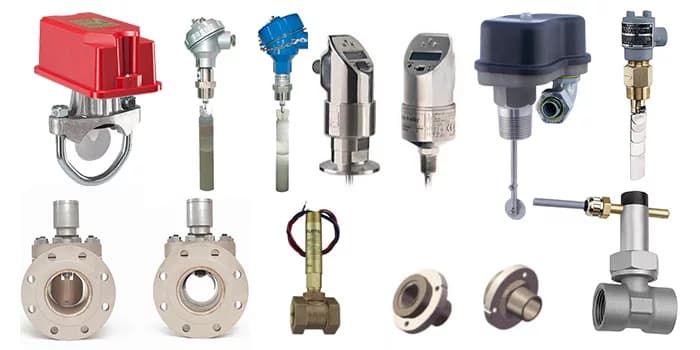

از نظر نوع فناوری، در صنایع نفت و گاز نیز طیف متنوعی از فلو سوئیچها استفاده میشود. سوئیچهای پدالی مکانیکی برای سیالات با لزجت پایین (مثل آب یا گازها) در خطوط با سایز بزرگ رایجاند؛ اما در بسیاری موارد به دلیل عدم وجود قطعه متحرک و قابلیت اطمینان بالا، سوئیچهای حرارتی (ترمال) ترجیح داده میشوند. این سوئیچها میتوانند هم در سرویس مایع و هم گاز عمل کنند و حتی دوفازی بودن جریان یا وجود ذرات معلق تأثیر کمی بر عملکردشان دارد. افزون بر این، سوئیچهای مغناطیسی و رید (Reed Switch) در برخی کاربردهای جزیی مانند نمایش جریان در خطوط ابزار دقیق کوچک بهکار گرفته میشوند که ساختمان سادهای دارند و بدون نیاز به منبع تغذیه خارجی عمل میکنند (یک شناور مغناطیسی با حرکت جریان جابجا شده و کنتاکت رید را فعال میکند).
در مجموع، هدف از نصب فلو سوئیچ در صنعت نفت و گاز ایجاد یک لایه محافظ اضافی است. هر جا که نبود جریان یا افت دبی بتواند خطرساز باشد (مثلاً قطع جریان روغن خنککننده یک کمپرسور گاز یا توقف جریان ماده ضدخورندگی که به لولهها تزریق میشود)، فلو سوئیچ به عنوان سگِ نگهبان فرآیند عمل کرده و پیش از آنکه حادثهای رخ دهد یا تجهیزی آسیب ببیند، سیستمهای کنترلی را مطلع یا فعال میکند. اهمیت این موضوع وقتی روشنتر میشود که بدانیم وقفه در جریان بعضی سیالات چگونه میتواند به سرعت به آتشسوزی، انفجار یا خرابی تجهیزات گرانقیمت منجر شود. بنابراین سرمایهگذاری روی فلو سوئیچهای باکیفیت و استفاده صحیح از آنها در نقاط کلیدی یک واحد فرایندی، از ملزومات مدیریت ایمنی و بهرهوری در صنعت نفت و گاز است.
کاربرد فلو سوئیچ در سیستمهای خنککننده صنعتی
در بسیاری از فرآیندهای صنعتی و تأسیسات نیروگاهی و الکترونیکی، سیستمهای خنککننده وظیفه دفع حرارت و حفظ دمای کاری تجهیزات را بر عهده دارند. این سیستمها که ممکن است شامل برجهای خنککننده، چیلرها، مبدلهای حرارتی و رادیاتورها باشند، همواره در مدار خود جریان آب یا سیال خنککننده را به گردش درمیآورند. هرگونه اختلال در جریان خنککننده میتواند منجر به افزایش دمای سریع تجهیزات و آسیبهای جدی شود. فلو سوئیچ خنککننده ابزاری است که در مسیر گردش سیال نصب شده و کاهش دبی یا قطعشدن جریان را به سرعت تشخیص میدهد. سناریویی را تصور کنید که پمپ گردش آب یک دستگاه برش لیزری صنعتی از کار بیفتد؛ در این حالت اگر سیستم به کار خود ادامه دهد، لیزر به سرعت داغ شده و ممکن است تیوپ لیزر یا قطعات اپتیکی آن صدمه ببینند. فلو سوئیچ در چنین شرایطی به عنوان خط دفاعی اول عمل کرده و با تشخیص افت جریان، بلافاصله فرمان خاموش شدن منبع لیزر یا دستگاه اصلی را صادر میکند.
بسیاری از دستگاههای حساس الکترونیکی مانند سرورهای دیتا سنتر، تجهیزات تصویربرداری پزشکی (MRI, CT Scan) و ماشینآلات دقیق صنعتی، دارای مدار خنککننده مایع هستند. در این تجهیزات، از فلو سوئیچهایی استفاده میشود که معمولاً نوع خطی (In-line) و با طراحی ضدگرفتگی (Non-fouling) هستند تا به مرور زمان دچار انسداد توسط ذرات یا رسوبات نشوند. برای مثال، سری FS-380P از شرکت Gems Sensors یک فلو سوئیچ خطی پلیمری است که به طور خاص برای مدارهای خنککننده طراحی شده و در برابر گرفتگی مقاوم است. نحوه عملکرد عموم فلو سوئیچهای خنککننده به این صورت است که در حالت عادی (جریان کافی) یک کنتاکت باز نگه داشته میشود و به محض کاهش جریان به زیر آستانه، کنتاکت بسته یا مدار قطع میشود تا آلارم یا فرمان لازم صادر شود. این آستانهها را معمولاً کمی پایینتر از حد نرمال جریان تنظیم میکنند تا در صورت هرگونه کاهش غیرعادی (مثلاً ۲۰٪ کمتر از دبی نامی)، سوئیچ عمل کند.
از دیگر کاربردهای فلو سوئیچ در حوزه خنککاری میتوان به سیستمهای روغن خنککن (Oil Coolers) در پرسها و دستگاههای هیدرولیک، مدار آب ژاکت خنککن موتورهای بزرگ و سیستمهای تهویه مطبوع صنعتی (HVAC) اشاره کرد. در همه این موارد، وجود فلو سوئیچ به عنوان یک ابزار حفاظت از تجهیزات (Equipment Protection) اهمیت دارد. حتی در مبدلهای حرارتی بخار نیز از سوئیچهای جریان بخار یا آب تغذیه استفاده میشود تا اطمینان حاصل گردد انتقال حرارت به درستی انجام میشود و سطح لولهها بیش از حد مجاز گرم نمیشوند.
انواع فناوریهای فلو سوئیچ و نکات انتخاب
فلو سوئیچها از نظر اصل عملکرد و روش نصب انواع مختلفی دارند که هر کدام برای شرایطی خاص مناسبتر هستند. آشنایی با این انواع میتواند در انتخاب صحیح فلو سوئیچ برای یک کاربرد معین موثر باشد. در این بخش بهطور مختصر به مهمترین فناوریهای مورد استفاده اشاره میکنیم:

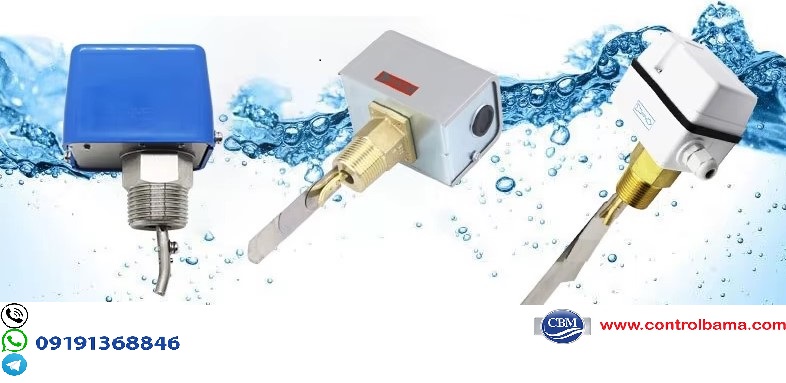

فلو سوئیچ پدالی/وینی (Paddle/Vane): همانطور که در مثال اسپرینکلر دیدیم، دارای یک تیغه یا پره هستند که با جریان سیال منحرف میشود و میکروسوئیچ را تحریک میکند. مزیت آنها ساختمان ساده و قیمت پایین است. برای لولههای سایز بزرگ و سیالات تمیز (آب، برخی روغنها) مناسباند، اما برای سیالات لزج یا دارای ذرات معلق ممکن است دچار گیرکردن یا سایش شوند. همچنین در جریانهای بسیار کم حساسیت کافی ندارند.
فلو سوئیچ جرمی/حرارتی (Thermal Dispersion): در این نوع، یک سنسور گرمشونده و یک سنسور دمای مرجع به کار رفته است. جریان سیال با سرد کردن سنسور گرمشونده باعث تغییر تفاضل دما بین دو سنسور میشود و از این طریق حضور جریان تشخیص داده میشود. این نوع سوئیچ هیچ قطعه متحرکی ندارد و برای طیف وسیعی از سیالات (مایع یا گاز) قابل استفاده است. در دما و فشار بالا قابل استفاده بوده و حتی در محیطهای خطرناک نیز با طراحی مناسب در دسترس است. حساسیت آن به دبیهای بسیار کم نیز بالاست (چون حتی کمی حرکت سیال اثر خنککنندگی دارد). عیب احتمالی آن تأخیر زمانی اندک در پاسخ (به دلیل زمان لازم برای گرمشدن یا سردشدن سنسورها) است، هرچند در مدلهای جدید این تأخیر به حداقل رسیده است. این نوع سوئیچ برای حفاظت پمپها، مانیتورینگ هوای ابزار دقیق، کنترل سیالات شیمیایی و… بسیار محبوب است.

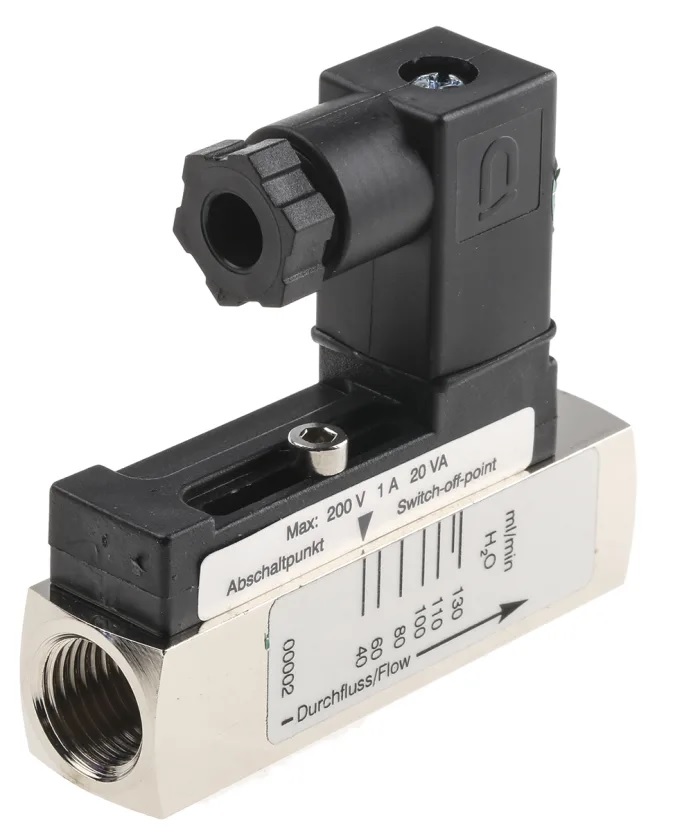

فلو سوئیچ شناوری/مگنتی: این نوع عمدتاً برای جریان مایعات تمیز به کار میرود. یک شناور با جریان حرکت کرده و با بالا/پایین رفتن خود، یک آهنربا را جابجا میکند که آن نیز یک کلید مغناطیسی (رید سوییچ) را عمل میکند. برخی طرحها نیز دارای شناور و سوپاپ فنری هستند که تحت فشار جریان جابجا میشوند. این سوئیچها ساده و نسبتاً ارزاناند و برای دبیهای متوسط مناسب هستند. اما در صورت تغییر چگالی سیال یا وجود تلاطم شدید ممکن است دقت عملکردشان تغییر کند. همچنین غالباً در هر وضعیت نصب (عمودی/افقی) باید کالیبره شوند.
فلو سوئیچهای ویژه (مانند اولتراسونیک، کوریولیس، ارتعاشی): اگرچه غالباً اینها را جزو فلومترها طبقهبندی میکنند، اما برخی مدلها دارای خروجی سوئیچ نیز هستند. مثلاً فلو سوئیچ اولتراسونیک تداخلی ندارد (هیچ قطعهای در تماس با سیال نیست) و میتواند برای سیالات بسیار خورنده یا کاربردهای دارویی که نباید آلودگی وارد خط شود استفاده گردد. یا سوئیچهای ارتعاشی که بر اساس دمپ شدن ارتعاش یک پراب در حضور جریان عمل میکنند. اینها معمولاً برای تشخیص وجود/عدم وجود جریان (Flow/No-Flow) به کار میروند و قادر به اندازهگیری دقیق دبی نیستند اما بسیار قابل اطمیناناند.
هنگام انتخاب فلو سوئیچ مناسب باید به عوامل زیر توجه کرد:
نوع سیال: آب، روغن، اسید خورنده، گاز، دوغاب و… هر کدام شرایط خاص دارند. مثلاً برای هوا و گاز اغلب از سوئیچهای حرارتی یا وینی استفاده میشود و برای دوغابهای غلیظ شاید سوئیچ شناوری کارآمد نباشد.
محدوده دبی و فشار: هر سوئیچ یک محدوده کاری دارد. باید مطمئن شویم که سوئیچ در دبی مورد نظر عمل میکند و فشار/دما کاری سیستم را تحمل میکند. مدلهای صنعتی معمولاً تحمل فشار و دمای بالایی دارند (مثلاً تا ۱۰٬۰۰۰ psi و ۵۰۰°C در برخی سوئیچهای ویژه).
نحوه نصب (خطی یا انسرتی): در نصب خطی، سوئیچ به صورت یک قطعه بین فلنجها یا اتصالات لوله قرار میگیرد و کل جریان از آن عبور میکند. در نصب انسرتی (ورودی از بغل)، سوئیچ از بغل یا بالا وارد لوله میشود و داخل آن قرار میگیرد. اگر بتوانید خط را برای نصب از کار بیندازید، نوع خطی نیز گزینه خوبی است؛ ولی برای اضافه کردن روی خطوط موجود، مدل انسرتی بدون توقف طولانی فرایند نصب میشود.
گواهیها و جنس بدنه: برای صنایع بهداشتی گواهی 3A یا FDA مهم است، برای صنایع نفت و گاز گواهی ضدانفجار (Ex d, IS و غیره) و برای نیروگاهها مقاومت در برابر تشعشع یا استانداردهای خاص. جنس بدنه باید با سیال سازگار باشد تا خوردگی یا واکنش شیمیایی رخ ندهد.
خروجی و اتصال الکتریکی: بیشتر فلو سوئیچهای صنعتی خروجی رلهای (Relay SPDT یا DPDT) ارائه میدهند. برخی مدلها ترانزیستوری (NPN/PNP) یا آنالوگ (۴-۲۰mA) نیز دارند. انتخاب نوع خروجی بسته به سیستم کنترلی (PLC یا مدار رلهای) صورت میگیرد. همچنین سطح ولتاژ کاری و نوع کانکتور برق (مثلاً کانکتور ضدآب) را باید مدنظر داشت.
با در نظر گرفتن این نکات، میتوان بهترین گزینه را متناسب با کاربرد یافت. در صورت تردید، همیشه مشاوره با کارشناسان ابزار دقیق و مطالعه دیتاشیت تولیدکننده توصیه میشود، چرا که هر تغییر کوچک در شرایط (مثلاً چگالی سیال یا محل نصب عمودی/افقی) میتواند در عملکرد سوئیچ تأثیرگذار باشد.
نتیجهگیری: اهمیت فلو سوئیچ و توصیههای پایانی
فلو سوئیچها به عنوان المانهای کوچکی که نقش حفاظتی بزرگی ایفا میکنند، در صنایع مختلف جایگاه ویژهای یافتهاند. از جلوگیری از یک آتشسوزی مهیب با تشخیص بهموقع جریان آب اسپرینکلر گرفته تا محافظت از یک توربین چند میلیون دلاری با نظارت بر جریان روغن، همگی مثالهایی از تاثیر این ابزار ساده اما هوشمند هستند. آمارها نشان میدهد حوادث و خسارات بسیاری با بهکارگیری سوئیچهای جریان قابل پیشگیری بوده یا شدت آنها کاهش مییابد. برای نمونه، اگر ۷۰٪ خرابیهای ناشی از روانکاری نادرست یاتاقانها را بتوان با یک سوئیچ جریان و توقف بهموقع دستگاه کاهش داد، توجیه اقتصادی و فنی آن کاملاً روشن است.
از منظر اقتصادی، هزینه نصب یک فلو سوئیچ در قیاس با هزینههای خرابی تجهیزات یا Downtime ناشی از توقف تولید، بسیار ناچیز است. بهعلاوه، فلو سوئیچها با بهبود ایمنی فرآیند، ریسکهای عملیاتی را کاهش داده و امکان پایش پیوسته و خودکار را فراهم میکنند که در عصر صنعت ۴.۰ و اتوماسیون یک ضرورت به شمار میآید. با این حال، برای بهرهگیری کامل از مزایای فلو سوئیچ، نکات زیر شایان ذکر است:
نگهداری و آزمون دورهای: حتی بهترین فلو سوئیچها نیز نیازمند بازبینیاند. رسوبگرفتگی، خوردگی یا خرابی تدریجی قطعات الکترونیکی میتواند عملکرد آنها را مختل کند. بنابراین مطابق توصیه سازنده و استانداردهایی نظیر NFPA 25 (برای سوئیچهای اسپرینکلر) باید برنامه منظم بازرسی و تست داشته باشید.
کالیبراسیون مناسب: تنظیم نقطه عملکرد (ستپوینت) فلو سوئیچ هنری است که باید با شناخت فرایند انجام شود. نقطه آلارم نباید خیلی نزدیک به جریان کاری نرمال باشد که منجر به آلارم کاذب شود و نه آنقدر دور که دیر بجنبد. برخی سوئیچها قابلیت تنظیم پیوسته یا چندمرحلهای دارند که انعطاف بیشتری میدهد.
درنظرگرفتن شرایط گذرا: در هنگام راهاندازی یا توقف پمپها ممکن است لحظهای جریان کاهش یابد. یا مثلاً در اسپرینکلرها یک تاخیر زمانی عمدی (Delay) چند ثانیهای تعبیه میشود تا نوسانات گذرا آلارم اشتباه ایجاد نکند. بهتر است در تنظیمات سیستم کنترلی این موارد لحاظ شود (برخی فلو سوئیچهای هوشمند خود دارای تایمر قابل تنظیم هستند).
در پایان، تأکید میکنیم که انتخاب درست و استفاده صحیح از فلو سوئیچها، سرمایهگذاری بر ایمنی و بهرهوری سیستم است. صنایع پیشرو همواره به دنبال راههایی برای مانیتورینگ دقیقتر و واکنش سریعتر به شرایط غیرعادی هستند و فلو سوئیچ دقیقاً در همین راستا عمل میکند. اگر مقاله حاضر به افزایش آگاهی فنی شما در این زمینه کمک کرده است، میتوانید برای بررسی یا خرید انواع فلو سوئیچهای متناسب با نیاز خود، به تأمینکنندگان معتبر تجهیزات ابزار دقیق نظیر مجموعه «کنترل با ما» مراجعه کنید. کارشناسان ما آمادهاند تا با دانش تخصصی خود، شما را در انتخاب بهینهترین و مطمئنترین راهکار کنترل جریان یاری دهند تا فرآیندتان همواره در جریان بماند. ✅
و به یاد داشته باشید: جریان تحت کنترل، ضامن تداوم تولید و ایمنی است. از اینکه تا پایان این راهنمای جامع با ما همراه بودید سپاسگزاریم.
