ترانسمیتر اختلاف فشار یا Differential Pressure Transmitter یکی از پرکاربردترین ابزارهای ابزار دقیق صنعتی است که برای اندازهگیری اختلاف فشار بین دو نقطه استفاده میشود. این تجهیز با تبدیل اختلاف فشار مکانیکی به سیگنال الکتریکی قابل ارسال معمولاً ۴-۲۰ میلیآمپر یا دیجیتال نقشی حیاتی در نظارت و کنترل فرآیندهای صنعتی دارد. از آنجا که بسیاری از کمیتهای فرآیندی مثل فشار، جریان سیال و سطح مایع را میتوان به صورت غیرمستقیم از طریق اندازهگیری اختلاف فشار تعیین کرد، این ترانسمیترها به طور گسترده در صنایع نفت و گاز، پتروشیمی، نیروگاهها، آب و فاضلاب و… به کار گرفته میشوند. خروجی الکتریکی ترانسمیتر اختلاف فشار به راحتی در سیستمهای کنترل توزیعشده (DCS) و اسکادا ادغام میشود که امکان پایش مداوم و از راه دور فرآیند را برای اپراتورها فراهم میکند. به دلیل دقت و پایداری بالای این تجهیز، استفاده صحیح از آن موجب بهبود ایمنی، کیفیت و بهرهوری در فرآیندهای حساس صنعتی میشود.
تعریف و اصول عملکرد ترانسمیتر اختلاف فشار
ترانسمیتر اختلاف فشار نوعی ترانسمیتر فشار است که به جای اندازهگیری فشار مطلق یا گیج، تفاوت فشار بین دو نقطه را اندازهگیری میکند. این دستگاه دارای دو پورت فشار به نامهای فشار بالا (High) و فشار پایین (Low) است که به نقاط مورد نظر در فرآیند متصل میشوند. برای مثال اگر بخواهیم اختلاف فشار بین دو طرف یک فیلتر یا دو ارتفاع مختلف از یک مخزن را بسنجیم، پورت High به نقطه با فشار بیشتر و پورت Low به نقطه با فشار کمتر وصل میشود. سپس سنسور داخلی ترانسمیتر، اختلاف فشار ورودیها را حس کرده و آن را به سیگنال الکتریکی تبدیل میکند.
سنسور داخلی معمولاً از یک دیافراگم انعطافپذیر تشکیل شده که تحت تأثیر اختلاف فشار دو سمت خود دچار خمش میشود. در واقع دو دیافراگم حسگر در دو سمت وجود دارند که فشارهای وارد شده را به صورت تغییر شکل مکانیکی ثبت میکنند. این تغییر شکل توسط المانهای مبدل (نظیر استرین گیجهای پیزو مقاومتی یا خازنی) به سیگنال الکتریکی تبدیل میشود. سیگنال حاصل به مدار الکترونیکی ترانسمیتر منتقل شده و پس از مقایسه مقادیر، به یک مقدار فشار تفاضلی کالیبرهشده (مثلاً بر حسب psi یا بار یا کیلوپاسکال) تبدیل میگردد. برای تضمین پایداری و دقت، دیافراگمهای حسگر معمولاً از جنس استیل ضدزنگ ساخته شده و به صورت جوشکاریشده آببندی میشوند تا در شرایط خلأ یا کاربردهای لِگ مایع (wet leg) دچار نشتی و خطا نشوند.
خروجی ترانسمیتر DP متناسب با اختلاف فشار اندازهگیریشده تغییر میکند. به طور معمول خروجی ۴ میلیآمپر نشاندهنده پایینترین اختلاف فشار (رنج صفر) و ۲۰ میلیآمپر نشاندهنده بالاترین اختلاف فشار کالیبرهشده است. در حالتی که فشار هر دو پورت یکسان باشد، سیگنال معمولاً در حد میانی (مثلاً ۱۲ میلیآمپر) قرار دارد. همچنین اگر فشار سمت Low از سمت High بیشتر شود (اختلاف فشار منفی)، برخی ترانسمیترها قابلیت نشاندادن آن را به صورت خروجی کمتر از ۴ میلیآمپر یا سیگنال دیجیتال منفی دارند. این ویژگی به تشخیص شرایطی مانند خلا نسبی یا برگشت جریان کمک میکند. در مجموع، ترانسمیتر اختلاف فشار تنها به اختلاف فشار دو ورودی حساس است و فشارهای مطلق بالای دو سمت (تا محدوده مشخصی) تاثیر چندانی بر خروجی ندارند – به این خاصیت Rejection فشار استاتیک گفته میشود که باعث میشود مثلاً اختلاف ۵۰ میلیبار بین ۱۰ و ۱۰٫05 بار به همان دقت اختلاف ۵۰ میلیبار بین ۰٫۰۵ و ۰٫۱ بار اندازهگیری شود.
سنسور دوبل و عملکرد داخلی پیشرفته
یکی از فناوریهای نوین در ترانسمیترهای اختلاف فشار، بهرهگیری از سنسور دوبل است. در طراحیهای سنتی، یک سلول فشار تفاضلی وظیفه اندازهگیری اختلاف بین دو پورت را بر عهده دارد و فشار استاتیک (فشار میانگین دو پورت) صرفاً به عنوان حد تحمل مکانیکی سنسور مطرح است. اما در ترانسمیترهای سنسور-دوبل، دو حسگر مجزا به کار گرفته شده است که یکی فشار خط (Line Pressure) یا همان فشار استاتیک کل سیستم را اندازه میگیرد و دیگری اختلاف فشار جزیی بین دو نقطه را تعیین میکند. سیگنالهای این دو حسگر به صورت الکترونیکی ترکیب میشوند تا خروجی تفاضلی با دقت بسیار بالا و جبرانسازی اثر فشار استاتیک حاصل شود. برای نمونه، ترانسمیتر اختلاف فشار مدل PRD-33X شرکت KELLER با دو سنسور مجزا قادر است همزمان اختلاف فشار و فشار کل را مستقل از هم اندازهگیری کرده و با تصحیح اثرات متقابل، دقتی در حدود ±0.05% FS به دست دهد. این نوع طراحی علاوه بر افزایش دقت در محدوده گسترده فشار، مقاومت دستگاه در برابر اورلود (over-pressure) را بالا میبرد و امکان کاربردهای ویژه را فراهم میکند.
به عنوان مثال کاربردی سنسور دوبل میتوان به اندازهگیری سطح در مخازن گاز مایع (LNG/LPG) اشاره کرد. در مخازن تحت فشار معمولاً نیاز است دو مقدار اندازهگیری شود: یکی فشار گاز بالای مخزن و دیگری فشار در پایین مخزن که ناشی از ارتفاع مایع است. ترکیب این دو مقدار برای محاسبه سطح مایع ضروری است. ترانسمیترهای اختلاف فشار سنسور-دوبل میتوانند با یک بار نصب، هر دو کمیت را اندازهگیری کرده و مستقیم سطح مخزن را گزارش کنند. این کار دقت اندازهگیری سطح را حتی در فشارهای بالا بهبود میبخشد و نیاز به نصب دو ترانسمیتر جداگانه را برطرف میکند. برخی از تولیدکنندگان مطرح (مانند امرسون و ABB) این فناوری چندسنسوره را تحت عنوان Multisensor Technology یا Multi-Variable Transmitter در محصولات خود ارائه میکنند که برای اندازهگیری همزمان اختلاف فشار، فشار استاتیک و دمای فرآیند (مثلاً در محاسبات جبران دما/فشار در فلو) به کار میرود.
کاربرد ترانسمیتر اختلاف فشار در اندازهگیری فلو
یکی از مهمترین کاربردهای ترانسمیتر اختلاف فشار، اندازهگیری دبی جریان سیالات در لولهها و کانالها است. در این روش که مبتنی بر معادله برنولی و بقای انرژی سیال است، با قرار دادن یک موانع یا تنگشدگی در مسیر جریان، افت فشاری متناسب با سرعت جریان ایجاد میشود. ترانسمیتر اختلاف فشار با اتصال به دو سمت این المان اولیه (قبل و بعد از تنگشدگی) میتواند اختلاف فشار حاصل را اندازهگیری نموده و دبی سیال را محاسبه کند. صفحه اوریفیس (Orifice Plate) رایجترین المان اولیه در این زمینه است که به شکل یک صفحه تخت با یک سوراخ مرکزی میباشد و درون لوله نصب میگردد. هنگامی که سیال از سوراخ اوریفیس عبور میکند، سرعت آن افزایش یافته و فشار آن به دلیل تبدیل انرژی کاهش مییابد. ترانسمیتر اختلاف فشار با اندازهگیری این افت فشار دو طرف اوریفیس، دبی جرمی یا حجمی جریان را با استفاده از رابطههای استاندارد (مانند ISO 5167) محاسبه میکند. به طور کلی دبی با ریشه مربع اختلاف فشار متناسب است؛ بنابراین برای خطیسازی سیگنال، یا خود ترانسمیتر دارای مدار استخراج ریشه² است یا این عمل در سیستم کنترل انجام میشود.
المانهای اولیه دیگری نیز بر اساس همین اصل به کار میروند، از جمله لوله ونتوری، نازل جریان، تیوب پیتوت، و مخروط که هر کدام مزایا و موارد استفاده خاص خود را دارند. برای مثال، ونتوری با طراحی مخروطی همگرا-واگرا، افت فشار دایمی کمتری ایجاد میکند و برای سیالات حاوی ذرات معلق مناسبتر است، اگرچه هزینه ساخت بالاتری دارد. نازل جریان در اندازهگیری بخار و گازهای پرسرعت کاربرد زیادی دارد و نسبت به اوریفیس در دبیهای بالا دقت بهتری ارائه میدهد. مقایسهها نشان میدهد اوریفیس به دلیل سادگی و ارزانی بسیار محبوب است اما نسبت به ونتوری و نازل افت فشار بازیافتنشده بیشتری دارد و بازده انرژی کمتری ارائه میکند. در مقابل، ونتوری گرانتر و حجیمتر است ولی نیاز به طول مستقیم لوله کوتاهتری برای نصب دارد و در صورت کالیبره نبودن ممکن است اندکی عدم قطعیت بیشتری نسبت به اوریفیس داشته باشد. به طور خلاصه، انتخاب نوع المان اولیه به دقت مورد نیاز، افت فشار مجاز، شرایط سیال و هزینه بستگی دارد.
از ترانسمیتر اختلاف فشار علاوه بر اندازهگیری جریان، برای پایش افت فشار در تجهیزات فرآیندی نیز استفاده میشود. به عنوان مثال، در سیستمهای فیلتراسیون، دو سر فیلتر به ترانسمیتر DP متصل شده و در شرایط عادی افت فشار کمی نشان میدهد. با گرفتگی تدریجی فیلتر، فشار پاییندست افت کرده و اختلاف فشار افزایش مییابد که ترانسمیتر آن را تشخیص میدهد. در واقع با تنظیم محدوده ترانسمیتر، میتوان رسیدن اختلاف فشار به مقدار حدی (مثلاً ۲۰ میلیآمپر معادل حداکثر افت مجاز) را به عنوان آلارم نیاز به تعویض فیلتر در نظر گرفت. این روش مانع از آسیب دیدن پمپها و تجهیزات پس از فیلتر و افت کارایی فرآیند به دلیل فیلتر کثیف میشود.
کاربرد ترانسمیتر اختلاف فشار در اندازهگیری سطح مخازن
اندازهگیری سطح مایعات در مخازن از دیگر کاربردهای کلیدی ترانسمیترهای اختلاف فشار است. این روش که یکی از متداولترین روشهای لولسنجی صنعتی به شمار میرود، مبتنی بر اندازهگیری فشار هیدرواستاتیک مایع است. به بیان ساده، فشار ایجادشده توسط ستون مایع داخل مخزن متناسب با ارتفاع مایع (چگالی ثابت فرض شده) بوده و با رابطهی $ \Delta P = \rho g H $ توصیف میشود. ترانسمیتر اختلاف فشار با اندازهگیری اختلاف فشار بین پایین مخزن و بالای مایع میتواند ارتفاع (سطح) را محاسبه کند. در مخازن روباز (Atmospheric Tanks)، پورت Low ترانسمیتر به اتمسفر یا به سادگی به محیط باز تهویه میشود و پورت High به انتهای پایین مخزن (نزدیک کف) متصل است. در این حالت، اختلاف فشار اندازهگیریشده تقریباً معادل فشار هیدرواستاتیک ستون مایع است که متناسب مستقیم با ارتفاع مایع خواهد بود. اما در مخازن بسته یا تحت فشار، فشار گاز بالای مخزن نیز بر سنجش تأثیر میگذارد. بنابراین در این شرایط، پورت Low ترانسمیتر به بالای مخزن (فاز گازی بالای مایع) متصل میشود تا فشار گاز را به عنوان مرجع در نظر بگیرد. بدین ترتیب، ترانسمیتر تنها اختلاف فشار بین پایین و بالای مخزن را حس میکند که متناظر با وزن ستون مایع است و مستقل از فشار گاز بالاسری خواهد بود. این ویژگی به ویژه در مخازن تحت فشار بسیار مهم است، زیرا تغییرات فشار گاز (مثلاً در اثر تزریق نیتروژن بالای مایع در سیستمهایBlanketing) تأثیری بر خواندن سطح نخواهد داشت.
برای مخازن تحت فشار با بخارات قابلتقطیر (مانند مخازن حاوی مایعات داغ که بخار آنها در بالای مخزن جمع میشود)، معمولاً از تکنیک لِگ مایع (Wet Leg) استفاده میشود. در این روش، خط فشار پایین (متصل به بالای مخزن) را عمداً با یک مایع مرجع پر میکنند تا چگالی آن ثابت بوده و میعانات بخار در آن جمع نشود. به این ترتیب ارتفاع معینی از سیال مرجع با چگالی معلوم در لاین LP قرار میگیرد و ترانسمیتر همواره یک offset ثابت را تجربه میکند که در کالیبراسیون لحاظ میشود. در مقابل، اگر بخارات بالای مخزن چگالنده نباشند یا دمای فرآیند نزدیک دمای محیط باشد، روش Dry Leg (باز گذاشتن خط بالایی پر از گاز/هوا) کافی است. شکل بالا نحوه نصب ترانسمیتر اختلاف فشار را در حالت مخزن دربسته با روش درایلگ نشان میدهد؛ همانطور که مشخص است، پورت HP به انتهای مخزن و پورت LP به قسمت بالایی متصل شده است و اختلاف فشار $\Delta P$ برابر با $\rho g H$ خواهد بود (فشار گاز $P_{gas}$ بین دو طرف ترانسمیتر حذف میشود).
از مزایای مهم لولترانسمیترهای اختلاف فشار میتوان به سادگی نصب و مقرونبهصرفه بودن آنها اشاره کرد. این روش برخلاف بسیاری از تکنیکهای دیگر (راداری، خازنی، التراسونیک و…) نیاز به تجهیز خاص در داخل مخزن ندارد و خروجی آن یک سیگنال استاندارد است که به راحتی قابل پردازش است. همچنین برای اغلب شکلها و ابعاد مخزن (استوانهای، مکعبی و غیره) قابل بهکارگیری است. از سوی دیگر، برخی محدودیتها نیز وجود دارد. مهمترین چالش، تأثیر تغییرات چگالی مایع بر دقت اندازهگیری است. چگالی مایع ممکن است بر اثر تغییر دما یا ترکیب سیال دستخوش تغییر شود و در نتیجه ارتفاع محاسبهشده خطا داشته باشد. برای رفع این مشکل، در کاربردهای دقیق معمولاً جبرانسازی دما انجام میگیرد یا از ترانسمیترهای هوشمندی استفاده میشود که سنسور دمای داخلی برای اصلاح خواندن دارند. چالش دیگر، گرفتگی یا رسوب در خطوط انتقال فشار است که میتواند منجر به خطا یا تأخیر در پاسخدهی شود. به همین دلیل توصیه میشود برای سیالات کثیف از فلنجها و دیافراگم سیلهای نصبشده روی مخزن استفاده شود تا ترانسمیتر به صورت غیرمستقیم و با یک واسط روغنی فشار را احساس کند. این کار علاوه بر جلوگیری از انسداد خطوط، سازگاری شیمیایی ترانسمیتر با سیالات خورنده یا دمای بالا را نیز بهبود میبخشد. در مجموع، روش اختلاف فشار یک راهکار دقیق، قابل اطمینان و انعطافپذیر برای اندازهگیری سطح در صنایع مختلف از پتروشیمی و نیروگاهی گرفته تا صنایع غذایی و تصفیه آب است.
معرفی برندهای مطرح و فناوریهای موجود
در طی سالیان، شرکتهای معتبری در زمینه تولید ترانسمیترهای اختلاف فشار فعالیت داشتهاند و هر کدام سهم قابل توجهی از بازار صنایع را به خود اختصاص دادهاند. یکی از مشهورترین برندها Rosemount متعلق به شرکت Emerson است که ترانسمیترهای سری ۳۰۵۱ و ۳۰۵۱S آن به عنوان استاندارد صنعتی در بسیاری از تأسیسات شناخته میشوند. این ترانسمیترها از فناوری سنسور خازنی بهره میبرند و در انواع اسمارت با پروتکلهای HART، Foundation Fieldbus و Profibus عرضه شدهاند. ویژگی بارز محصولات Rosemount، طراحی کوپلانار (Coplanar) بدنه و ماژول سنسور قابل تعویض است که نصب تجهیزات جانبی مانند اوریفیس فلنج یا دیافراگم سیل را تسهیل میکند. برند معتبر دیگر Yokogawa ژاپن است که خانواده ترانسمیترهای DPharp (سری EJX و EJA) را ارائه کرده است. سنسور دیجیتال Resonant Silicon در این دستگاهها قابلیت اندازهگیری همزمان فشار تفاضلی و فشار استاتیک را با دقت و پایداری بسیار بالا فراهم میکند (اصطلاحاً یک ترانسمیتر دو سنسوره در یک پکیج). یوکوگاوا از پیشگامان ارائه خروجی دوگانه (diff pressure + static pressure) برای کاربردهای فلو چندمتغیره بوده و محصولاتش در صنایع نفت و گاز ایران نیز حضوری گسترده دارند.

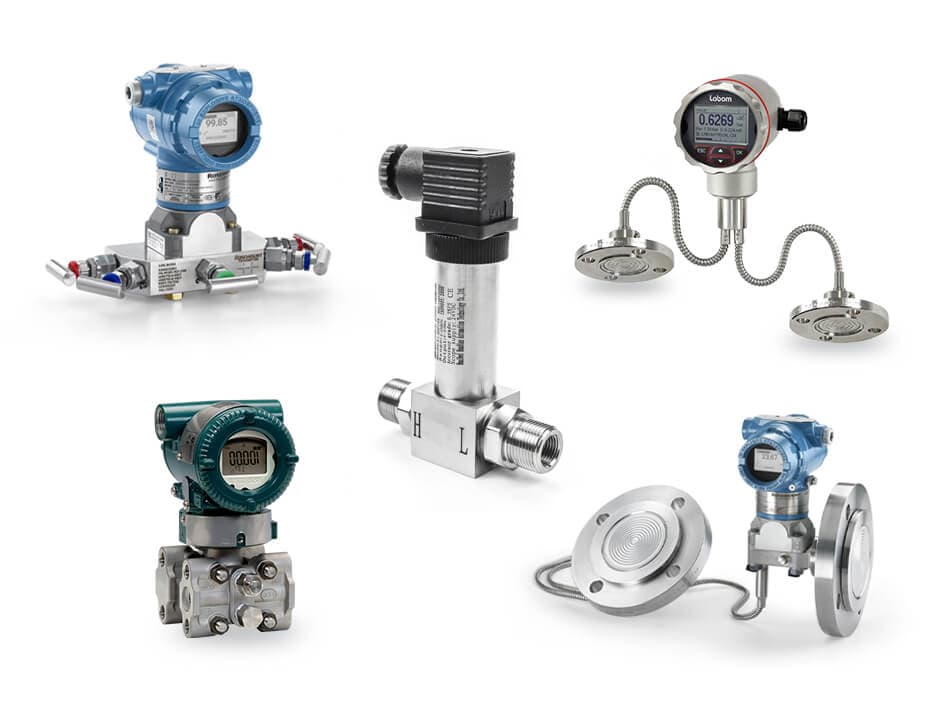

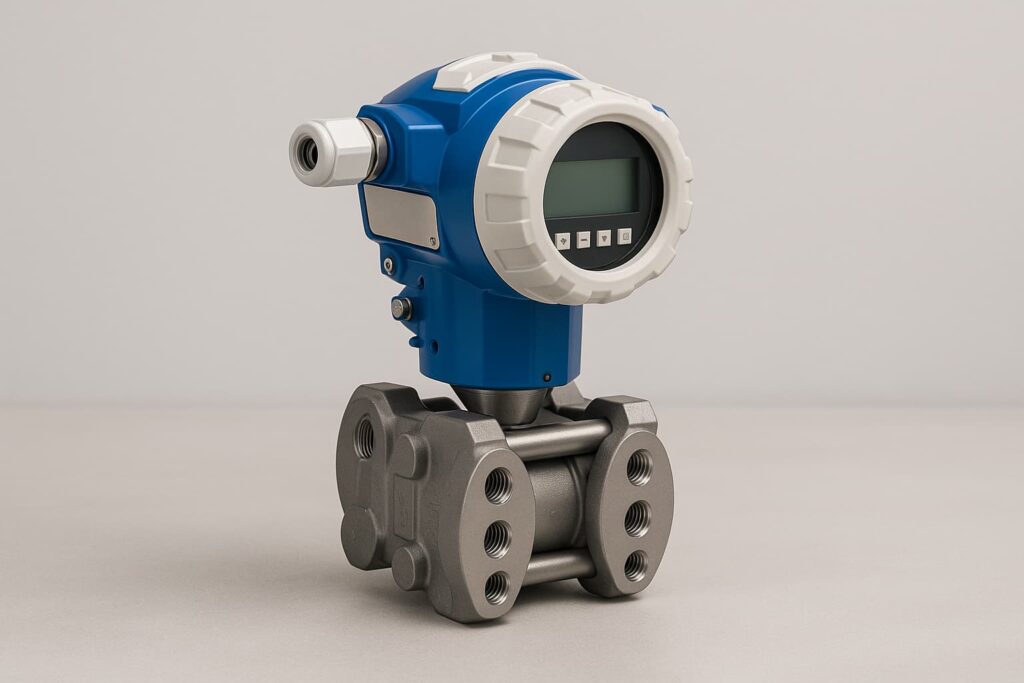

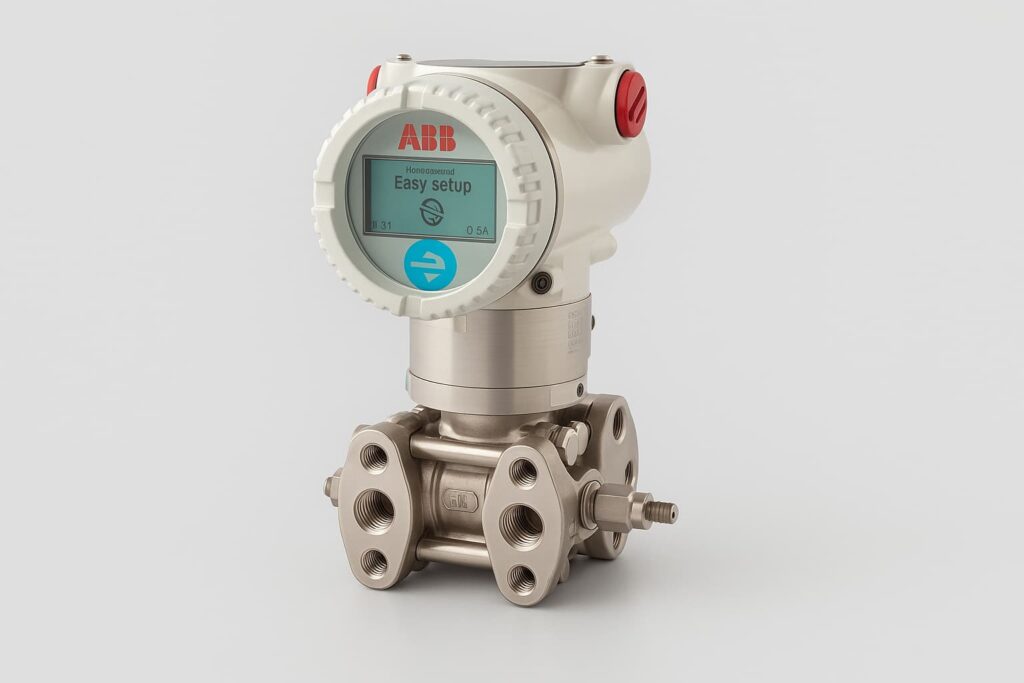

از دیگر تولیدکنندگان مطرح میتوان به Endress+Hauser (E+H) با سری Deltabar، شرکت آلمانی WIKA با ترانسمیترهای سری DPT (مانند مدل DPT-20)، شرکت ABB با سری 2600T، و نیز برندهای Honeywell (سری ST3000/ST700) و VEGA و Siemens اشاره کرد. هر یک از این برندها تمرکز ویژهای بر دقت، پایداری درازمدت، و امکانات ارتباطی ترانسمیترهای خود داشتهاند. برای نمونه، ترانسمیتر DPT-20 ویکا رنج وسیعی از اختلاف فشار بسیار کم تا بسیار زیاد را پوشش میدهد (از ±۱۰ میلیبار تا ±۱۶ بار) و حداکثر فشار استاتیک قابل تحمل آن تا ۴۰۰ بار میرسد، که به معنای قابلیت استفاده در تقریباً هر کاربرد صنعتی است. این ترانسمیترها را میتوان با دیافراگم سیل در فرآیندهای خورنده یا دما بالا به کار گرفت و همچنین دارای دقت و پایداری طولانیمدت چشمگیری هستند. همچنین بیشتر مدلهای جدید دارای نمایشگر محلی دیجیتال و امکانات پیکربندی آسان (مانند تنظیم از طریق نرمافزار و HART) هستند.
نکته قابل توجه در ترانسمیترهای اختلاف فشار مدرن، هوشمند بودن و قابلیت ارتباطی آنهاست. تقریباً تمامی برندهای مطرح نسخههای اسمارت با خروجی دو سیمه ۴-۲۰mA/HART یا پروفیباس و … ارائه کردهاند که امکان کالیبراسیون، تنظیم بازه اندازهگیری، جبرانسازی دما و تشخیص خطا را از راه دور فراهم میکنند. این ابزارها به راحتی در سیستمهای اتوماسیون پیشرفته ادغام میشوند و پایش لحظهای فرآیند و انجام تنظیمات را برای اپراتور ممکن میسازند. به عنوان مثال، یک ترانسمیتر اختلاف فشار اسمارت را میتوان به سیستم DCS وصل کرد و به طور پیوسته مقادیر سطح مخزن یا فلو را از اتاق کنترل مشاهده و در صورت لزوم آستانههای آلارم را تنظیم نمود. برخی مدلها حتی دارای ارتباط بیسیم صنعتی (WirelessHART) هستند که نصب در مکانهای دور از دسترس یا پرخطر را تسهیل میکند.
مزایا، معایب و نکات نصب
مزایای استفاده: ترانسمیترهای اختلاف فشار به دلیل دقت بالا و تکرارپذیری، در کنترل دقیق فرآیندها نقش اساسی دارند. اندازهگیری قابل اعتماد اختلاف فشار باعث میشود سیستمهای کنترلی بتوانند با حداقل خطا عمل کرده و کیفیت محصول و ایمنی فرآیند را تضمین کنند. بهرهگیری از این ابزار به کاهش هزینههای عملیاتی از طریق بهینهسازی مصرف انرژی و مواد کمک میکند. مزیت دیگر، طول عمر و پایداری کالیبراسیون این ترانسمیترها است؛ به طوری که نیاز به تنظیمات مکرر یا تعمیرات دورهای کمی دارند و این امر هزینههای نگهداری را کاهش میدهد. ترانسمیترهای اختلاف فشار همچنین چندکاره هستند و با یک دستگاه میتوان چند کمیت (فشار، سطح، جریان) را سنجید که از نظر اقتصادی و مهندسی مقرونبهصرفه است. سازگاری با شرایط سخت صنعتی (دما و فشار بالا، محیط خورنده) با انتخاب جنس مناسب دیافراگم و بدنه (مانند استیل ضدزنگ، اینکونل، هَستِلوی) امکانپذیر است. افزون بر این، خروجی استاندارد این دستگاهها (سیگنال جریان یا پروتکل دیجیتال) استفاده از آنها را در سیستمهای مختلف تسهیل کرده و امکان مانیتورینگ بلادرنگ فرآیندهای حیاتی را فراهم میکند.
معایب و محدودیتها: با وجود مزایای فراوان، در بهکارگیری ترانسمیتر اختلاف فشار باید به محدودیتهایی نیز توجه داشت. یکی از معایب در کاربرد فلو این است که نیاز به ایجاد افت فشار دائم در مسیر جریان دارد که میتواند بهرهوری انرژی را کاهش دهد (بخصوص در اوریفیسپلیتها این افت فشار غیرقابل بازیافت بالاست). همچنین در اندازهگیری سطح، تغییر چگالی مایع میتواند منجر به خطا شود که نیازمند کالیبراسیون مجدد یا جبران تطبیقی است. نصب و راهاندازی نادرست (مثلاً وجود حباب گاز در خط مایع یا تجمع مایع در خط گاز) میتواند نتایج نادرستی بدهد. بنابراین نحوه نصب بسیار مهم است که در ادامه به آن پرداخته میشود. محدود بودن رنج دینامیکی (Turndown) در برخی مدلها نیز مطرح است؛ هرچند ترانسمیترهای اسمارت جدید با قابلیت تنظیم بازه این مشکل را تا حدی رفع کردهاند. از دیگر موارد، زمان پاسخ ترانسمیتر است که وابسته به حجم مایع در خطوط impulse و ویژگیهای دمپینگ داخلی سنسور میباشد – خطوط طولانی یا پر از مایع ویسکوز میتوانند پاسخ سیستم را کند کنند. در نهایت قیمت این ترانسمیترها برای کاربردهای بسیار ساده ممکن است بیشتر از ابزارهای جایگزین (مثل گیجهای مکانیکی) باشد، اما با توجه به مزایا و خروجی الکتریکی قابل ارسال، در بیشتر موارد توجیهپذیر است.

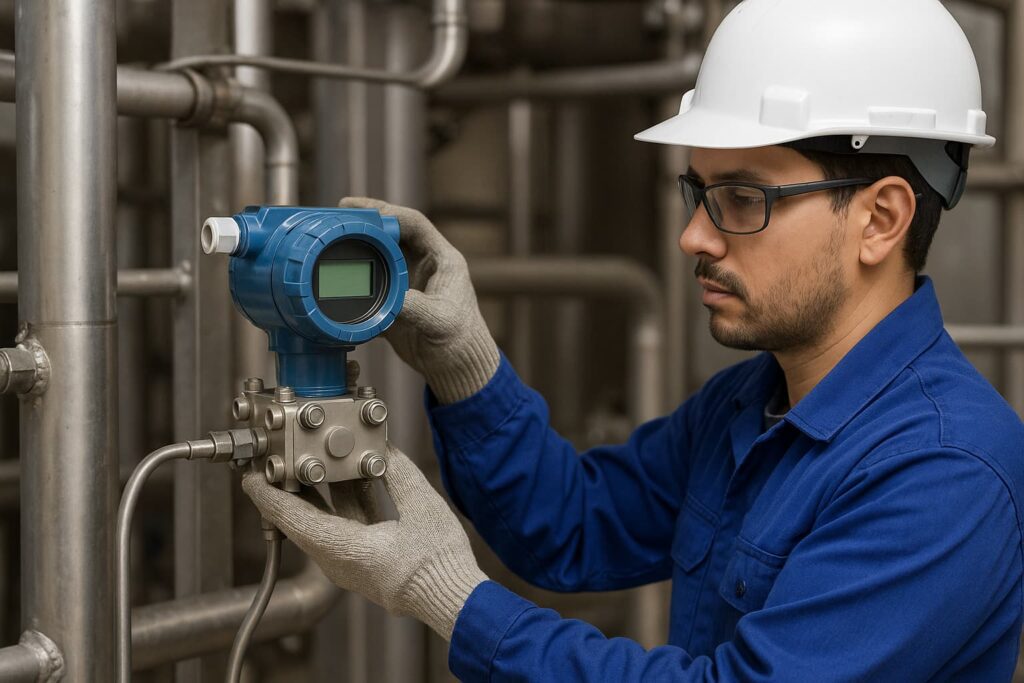

نکات نصب و راهاندازی: برای حصول بهترین عملکرد از ترانسمیتر اختلاف فشار، رعایت اصول نصب الزامی است:
مکان نصب مناسب: ترانسمیتر باید نسبت به نقاط نمونهبرداری طوری قرار گیرد که از تجمع حباب در سمت مایع و تجمع مایع در سمت گاز جلوگیری شود. به طور معمول برای اندازهگیری مایع، ترانسمیتر پایینتر از پورتهای فشار نصب میشود تا خطوط به طور کامل از مایع پر شوند؛ برعکس، برای اندازهگیری گاز ترانسمیتر را بالاتر از نقاط فشار قرار میدهند تا چگالش احتمالی تخلیه شده و مایع در سنسور جمع نشود. برای بخار معمولا ترانسمیتر را پایینتر نصب کرده و هر دو خط را با پت مایع پر میکنند. همچنین باید از شیبدهی مناسب خطوط سنسور (Impulse Lines) اطمینان حاصل شود تا حباب یا مایع راکد در آنها باقی نماند.
استفاده از منیفولد (شیرهای چندراهه): همواره توصیه میشود ترانسمیتر اختلاف فشار به یک منیفولد ۳ یا ۵ راهه متصل گردد. این منیفولد امکان ایزوله کردن هر دو خط، تخلیه فشار، و بالانس کردن (Equalize) دو طرف ترانسمیتر را برای کالیبراسیون فراهم میکند. پیش از راهاندازی، باید با باز کردن شیر Equalize اختلاف فشار دو طرف صفر شده و صفر ترانسمیتر تنظیم شود تا خطای ارتفاع نصب اصلاح گردد. سپس شیرهای High و Low به آرامی باز شده و دستگاه به سرویس میآید.

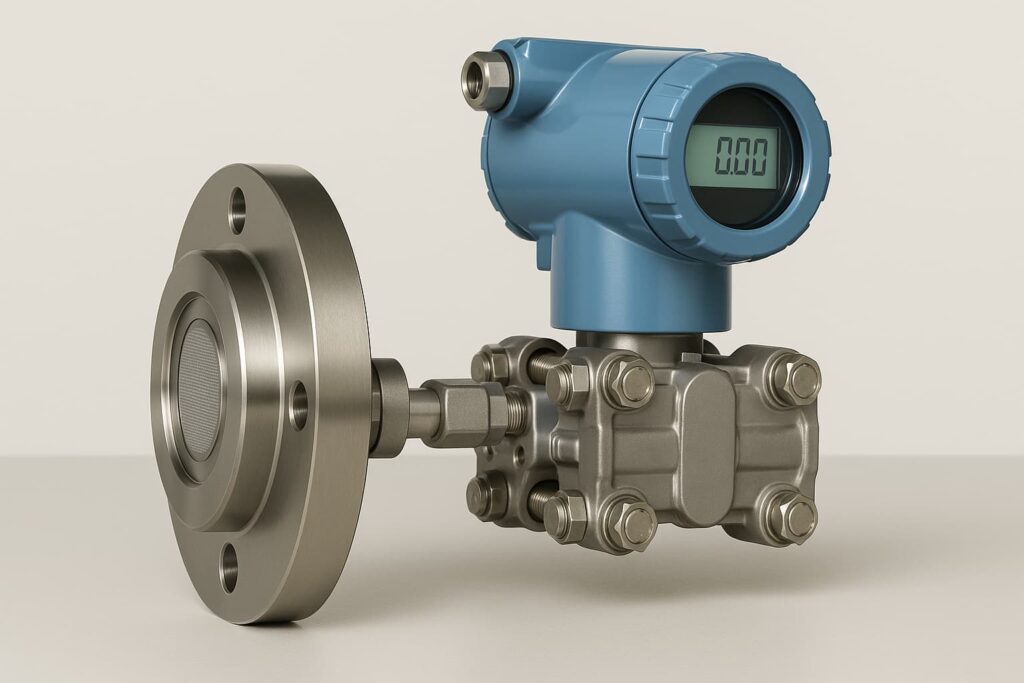

توجه به سازگاری سیال و دما: در انتخاب جنس قسمتهای مرطوب (Wetted Parts) ترانسمیتر باید خورندگی و دمای سیال در نظر گرفته شود. در صورت وجود سیال بسیار خورنده یا دماهای خارج از حد مجاز ترانسمیتر، استفاده از دیافراگم سیلهای دور (Remote Seals) ضروری است. این سیلها با یک مایع پرکن داخلی، ترانسمیتر را از فرآیند جدا میکنند. هرچند استفاده از آنها ممکن است اندکی خطای حرارتی و زمان پاسخ را تحت تأثیر قرار دهد، اما در بسیاری موارد تنها راهحل اندازهگیری اختلاف فشار در شرایط سخت هستند.
حمایت مکانیکی و محافظت: ترانسمیترهای DP معمولاً سنگین هستند و نصب آنها باید با براکتهای محکم صورت گیرد تا لرزش یا نیروهای مکانیکی باعث تنش بر اتصالات فرآیندی نشود. استفاده از سایبان یا جعبه محافظ برای ترانسمیترهای نصبشده در فضای باز، آنها را از تابش مستقیم آفتاب، باران یا ضربه حفظ میکند و عمر مفید دستگاه را افزایش میدهد. همچنین کابلها و لولههای ارتباطی باید به درستی مهاربندی و عایقکاری شوند (مثلاً هیتر ترس برای جلوگیری از یخزدگی سیال در خطوط سنسور در هوای سرد).
تست و کالیبراسیون: پس از نصب، دستگاه باید تست صفر و اسپن شود. با اعمال فشارهای معلوم به پورتها (یا ستون مایع مشخص در مخزن)، صحت خروجی ۴-۲۰mA یا دیجیتال بررسی و تنظیم نهایی انجام گیرد. در طول بهرهبرداری نیز توصیه میشود کالیبراسیون دورهای (مثلاً سالانه) صورت پذیرد، به خصوص در سرویسهای بحرانی یا جایی که رسوب و خوردگی محتمل است.
با رعایت نکات فوق، میتوان مطمئن بود که ترانسمیتر اختلاف فشار بهترین عملکرد خود را ارائه داده و اندازهگیریهای دقیقی برای کنترل ایمن و بهینه فرآیند فراهم میآورد.
جمعبندی نهایی
ترانسمیتر اختلاف فشار (DP) به عنوان یک ابزار اندازهگیری دقیق، پایدار و قابل اطمینان، جایگاه ویژهای در صنایع مختلف پیدا کرده است. این تجهیز به دلیل توانایی خود در تبدیل اختلاف فشار به سیگنال استاندارد، امکان پایش و کنترل از راه دور بسیاری از پارامترهای مهم فرآیندی نظیر سطح مخازن و دبی جریان سیالات را فراهم نموده است. با بهرهگیری از این ابزار، صنایع توانستهاند فرآیندهای خود را با خطای کمتر و کارایی بیشتر اداره کنند که حاصل آن کاهش هزینههای عملیاتی و افزایش ایمنی بوده است. البته برای دستیابی به این مزایا، انتخاب صحیح ترانسمیتر متناسب با نیاز هر کاربرد (با در نظر گرفتن محدوده فشار، جنس سنسور، دقت مورد انتظار و غیره) و نیز نصب اصولی آن بسیار حائز اهمیت است. خوشبختانه تنوع بالای محصولات موجود در بازار از برندهای معتبر، دست مهندسان را برای انتخاب بهترین گزینه باز گذاشته است. در نهایت، میتوان گفت ترانسمیتر اختلاف فشار به دلیل عملکرد مطمئن، عمر طولانی و کاربرد گسترده، یکی از ارکان اصلی در اتوماسیون و کنترل ابزار دقیق صنایع امروز به شمار میرود که نقش آن در ارتقای بهرهوری و ایمنی فرآیندها انکارناپذیر است.
