شیر برقی یا سلونوئید ولو یک تجهیز الکترومکانیکی برای کنترل جریان سیالات (مایعات یا گازها) است که کاربرد گستردهای در صنایع نفت و گاز، آب و فاضلاب، بخار، هوای فشرده و سیستمهای ابزار دقیق دارد. انتخاب صحیح و نصب اصولی این شیرها تأثیر مستقیم بر عملکرد ایمن و پایدار آنها دارد. همچنین، نگهداری دورهای از شیرهای برقی نقش کلیدی در جلوگیری از خرابیهای ناگهانی و افزایش عمر مفید آنها ایفا میکند. در این راهنما، پس از مروری کوتاه بر نکات مهم حین خرید و انتخاب شیر برقی مناسب، به ارائه دستورالعملهای کامل نصب صحیح و برنامه نگهداری و سرویس دورهای این شیرها میپردازیم. مطالب با زبانی روان اما تخصصی بیان شده تا برای تکنسینهای تأسیسات، تعمیرکاران و مهندسین کنترل و ابزار دقیق قابل درک و کاربردی باشد. با رعایت این نکات، میتوانید از عملکرد قابل اعتماد شیرهای برقی در سیستمهای صنعتی خود اطمینان حاصل کرده و از هزینهها و مخاطرات ناشی از خرابی یا عملکرد نادرست جلوگیری کنید.

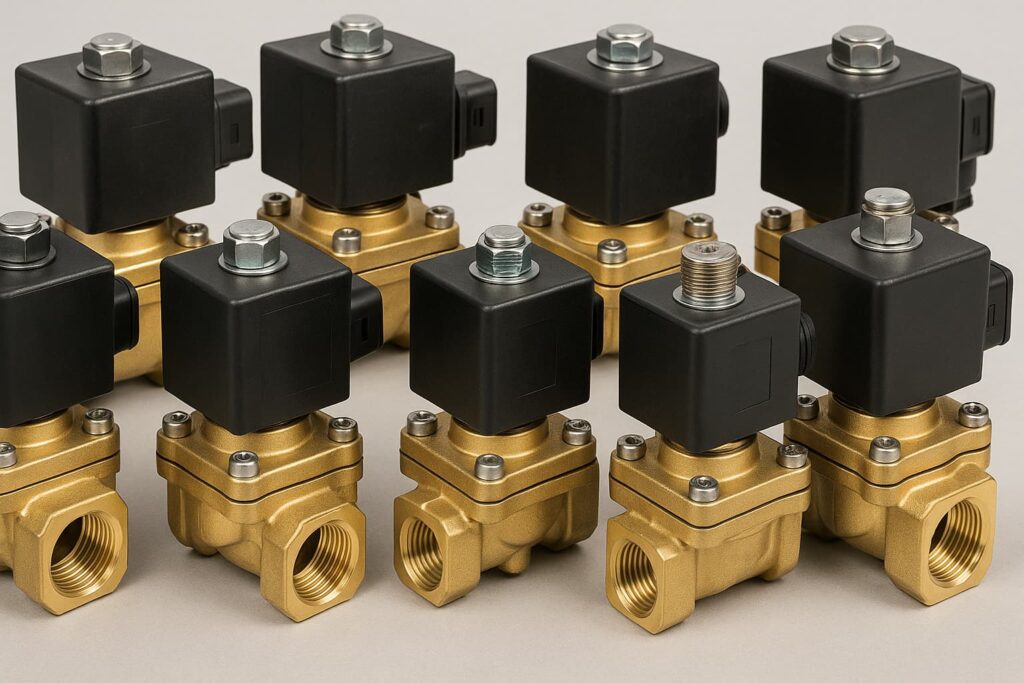

نکات مهم در انتخاب شیر برقی مناسب
پیش از نصب، اطمینان یابید شیر برقی انتخابشده با نیازمندیهای فرآیند شما سازگار است. به موارد زیر توجه کنید:
نوع سیال و جنس قطعات: نوع سیال (آب، هوا، بخار، روغن و غیره) و دمای آن را مشخص کنید و شیر برقی را انتخاب کنید که جنس بدنه و آببندی آن با سیال و محدوده دمای کاری سازگار باشد. برای مثال، برای بخار یا سیالات خورنده نیاز به جنس مقاومتر (برنز، فولاد ضدزنگ یا تفلون برای آببندها) خواهید داشت. همچنین در صورت وجود ذرات معلق در سیال، حتماً شیرهایی را انتخاب کنید که مقاوم به ذرات باشند یا طراحی آنها به گونهای باشد که احتمال گرفتگی را به حداقل برساند.
فشار و دبی کاری: محدوده فشار کاری خط و دبی مورد نیاز را بدانید و شیری برقی با سایز مناسب و مکانیزم عملکرد متناسب (مستقیم، پایلوتی و …) انتخاب کنید. توجه کنید که فشار سیال نباید از حداکثر فشار نامی شیر تجاوز کند و برای شیرهای پایلوتدار، حداقل فشار لازم جهت عملکرد درست تأمین شود. قطر نامی (سایز) شیر نیز باید توان عبور جریان مورد نیاز را داشته باشد؛ این امر را میتوان با توجه به ضرایب جریان (Kv) اعلامشده توسط سازنده بررسی کرد.
ولتاژ و کلاس حفاظتی بوبین: ولتاژ تغذیه (مثلاً 24VDC، 220VAC و غیره) و نوع جریان (AC یا DC) را مشخص کنید و بوبین شیری را برگزینید که با آن سازگار باشد. همیشه ولتاژ نامی بوبین را با منبع تغذیه تطبیق دهید تا از سوختن یا عملکرد ناقص جلوگیری شود. در محیطهای مرطوب یا پرگردوغبار، درجه حفاظت IP بوبین را مدنظر قرار دهید؛ برای فضاهای باز یا خطرناک ممکن است نیاز به بوبینهای با عایقبندی تقویتشده یا ضدانفجار باشد.
حالت عملکرد (Normal Open/Closed): بسته به کاربرد، مشخص کنید که شیر در حالت عادی باز (NO) باشد یا بسته (NC). به عنوان مثال در کاربردهای ایمنی که قطع جریان در حالت بدون برق ضروری است، نوع نرمالبسته ترجیح دارد. در مقابل، برای تخلیه اضطراری مخازن ممکن است نوع نرمالباز مناسبتر باشد.
سایر ملاحظات ویژه: اگر شیر برقی در محیط سرد نصب میشود، مدلهایی با عایقبندی حرارتی مناسب یا امکانات گرمایش انتخاب کنید تا در دماهای پایین دچار یخزدگی نشود. همچنین در کاربردهای پیوسته (Continuous Duty) اطمینان یابید بوبین شیر برای کار دائم طراحی شده و گرمای آن در محدوده مجاز است. در صنایع حساس، در دسترس بودن قطعات یدکی (مانند بوبین یدکی یا کیت تعمیراتی) و خدمات پس از فروش نیز فاکتور مهمی در هنگام خرید است.
با در نظر داشتن نکات فوق، شیر برقی مناسبی برگزینید که استانداردها و توصیههای سازنده را برآورده کند. اکنون که از مناسب بودن شیر اطمینان حاصل شد، به سراغ مراحل نصب صحیح آن میرویم.

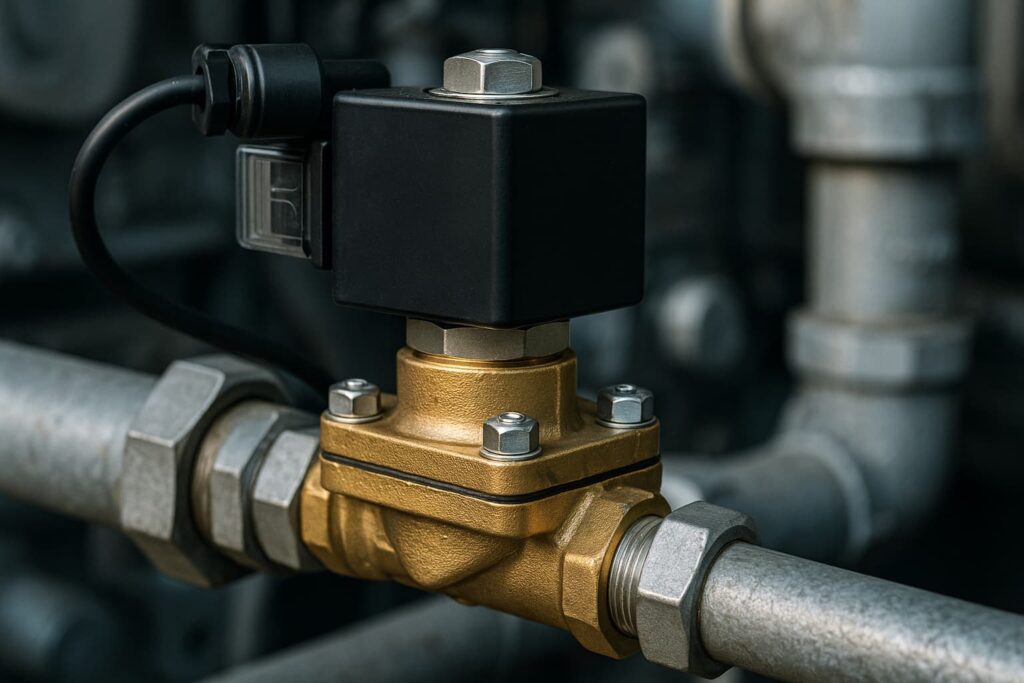

دستورالعملهای نصب صحیح شیر برقی
نصب درست شیر برقی برای عملکرد مطمئن و طولانیمدت آن ضروری است. در ادامه، گامهای مهم و توصیهشده برای نصب شیرهای برقی سلونوئیدی آورده شده است:
- مطالعه راهنمای سازنده: قبل از هر چیز دفترچه راهنمای محصول را بهدقت بخوانید و طبق دستورالعملهای ویژه سازنده عمل کنید. اطمینان حاصل کنید مدل شیر با نیازمندیهای فرآیند شما (فشار، دما، ولتاژ و …) همخوانی دارد. مثلاً تطابق ولتاژ بوبین با منبع تغذیه (با تلرانس مجاز) را بررسی کنید. هرگونه نکته خاص نصب که سازنده ذکر کرده (مانند جهت جریان مجاز یا وضعیت نصب) را مدنظر قرار دهید.
- آمادهسازی خط لوله: قبل از نصب شیر، خط لوله را کاملاً تمیزکاری و شستشو دهید تا ذراتی نظیر پلیسه، زنگار، ماسه و سایر ناخالصیها حذف شوند. حتی اگر لوله تمیز بهنظر برسد، وجود همین ذرات ریز میتواند با ورود به داخل شیر برقی مجاری آن را مسدود کرده و باعث گیر مکانیکی یا نشتی شود. فیلتر کردن سیال ورودی بسیار حائز اهمیت است؛ حتماً یک صافی یا فیلتر مناسب در مسیر ورودی شیر برقی نصب کنید تا از ورود آشغال و ذرات به داخل شیر جلوگیری شود. این کار مهمترین اقدام برای جلوگیری از گیر کردن شیر بر اثر آلودگی است. معمولاً از صافی Y شکل یا توری مشبندیشده در ورودی شیر استفاده میشود. فراموش نکنید این فیلتر/صافی را نیز طبق برنامه بهصورت دورهای تمیز کنید تا افت فشار ایجاد نشود.

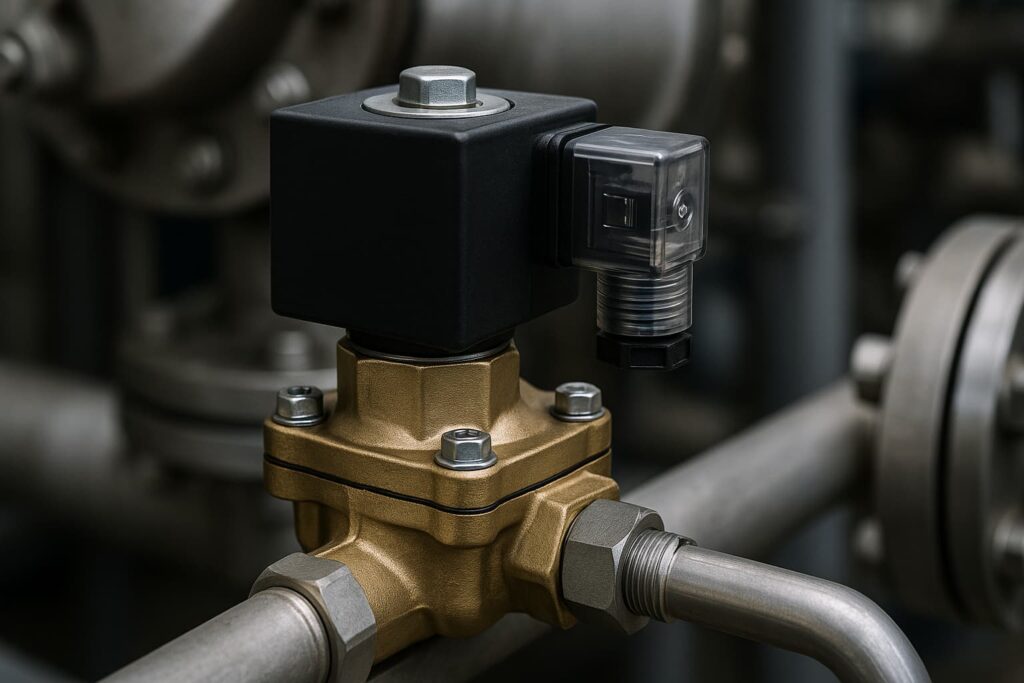

- محل نصب و جهتدهی صحیح: شیر برقی را روی خط لوله در مکان مناسب و وضعیت صحیح نصب کنید. هرگز شیر را در نقاطی که لوله افتادگی یا گودی دارد (محل تجمع رسوبات) قرار ندهید. بهترین حالت نصب، قرار دادن شیر برقی روی یک خط لوله افقی است بهطوریکه بوبین (سیمپیچ) به سمت بالا باشد. نصب شیر با بوبین رو به بالا باعث میشود لوله آرمیچر و سولونوئید قائم بوده و احتمال تجمع رسوبات داخل آن کمتر شود. بسیاری از شیرهای برقی فقط در یک جهت جریان کار میکنند؛ جهت صحیح را طبق فلش حکشده روی بدنه رعایت کنید و از نصب وارونه خودداری کنید. (فلش روی شیر، جهت جریان سیال را نشان میدهد). در شرایط خاص مانند خطوط خلاء ممکن است استثنائاً نصب معکوس توصیه شود که باید تنها با راهنمایی سازنده انجام گیرد. همچنین فضای کافی دور شیر در نظر بگیرید تا هم دسترسی برای سرویس آینده مهیا باشد و هم هوا در اطراف بوبین گردش کند و حرارت آن دفع شود. شیر را در محیطهای خیلی مرطوب یا بسته که گرمای آن انباشته شود نصب نکنید مگر آنکه استاندارد حفاظتی مناسب را داشته باشد.
- اتصالات مکانیکی بدون تنش: هنگام بستن شیر برقی روی خط، دقت کنید هیچ تنشی از سوی لولهها به شیر وارد نشود. از آچار مناسب برای محکمکردن بدنه شیر روی لوله استفاده کنید و هرگز بوبین یا بخشهای برقی شیر را برای اعمال گشتاور بهکار نبرید. بهترین روش، استفاده از دو آچار بهصورت همزمان است بهگونهای که با یک آچار بدنه شیر نگه داشته شود و با آچار دیگر اتصالات محکم شوند تا از پیچش لوله یا شیر جلوگیری گردد. برای آببندی اتصالات رزوهای، از نوار تفلون یا خمیر مناسب به مقدار متعارف استفاده کنید اما مراقب باشید ذرات نوار تفلون یا خمیر وارد مسیر شیر نشود، زیرا این ذرات خود میتوانند باعث گرفتگی مسیر داخلی شیر شوند. پس از محکم کردن اتصالات، خط را بهآرامی تحت فشار قرار دهید و تمامی اتصالات را از نظر عدم نشت بررسی کنید.
- سیمکشی و اتصال برق: پس از نصب مکانیکی، نوبت به اتصال برق شیر برقی میرسد. ابتدا مطمئن شوید برق قطع است. سپس سیمکشی را بر اساس نقشه و استاندارد مربوطه انجام دهید. اغلب شیرهای برقی با کانکتور استاندارد (DIN) عرضه میشوند که دارای ترمینالهای مشخص برای فاز، نول و ارت هستند. اتصالات را محکم و عایقبندی کنید و قبل از برقدار کردن سیستم، یک بار دیگر صحت مدار را کنترل نمایید. در محیطهای صنعتی حتماً ارتینگ مناسب برای بوبین انجام شود تا خطر برقگرفتگی یا صدمه به تجهیزات کاهش یابد. اگر شیر در فضای مستعد انفجار نصب میشود، از گلندها و اتصالات برق ضدجرقه استفاده کنید. نکته بسیار مهم اینکه هرگز بوبین را پیش از نصب روی شیر، به برق وصل نکنید؛ چون در نبود هسته فلزی داخل آن، بهسرعت داغ شده و خواهد سوخت.
- آمادهسازی راهاندازی: پس از نصب کامل شیر، پیش از راهاندازی نهایی برخی بررسیها را انجام دهید. مطمئن شوید که مسیر جریان داخل شیر تمیز است (ورود ذرات با شستشوی لوله و نصب فیلتر قبلاً جلوگیری شده). همچنین چند بار عملکرد دستی (در صورت وجود شیر دستی بایپس یا پیچ تست) را انجام دهید یا شیر را در حالت بدون فشار چند بار تحریک کنید تا از باز و بسته شدن روان آن مطمئن شوید. آنگاه سیستم را بهآرامی زیر فشار قرار دهید و تست عملکرد انجام دهید: با وصل برق، باید صدای کلیک و جابجایی سولونوئید را بشنوید و جریان سیال برقرار/قطع شود. عدم شنیدن صدای عملکرد میتواند نشاندهنده قطعی مدار برق یا سوختن بوبین باشد که باید بررسی شود. هرگونه نشتی در محل اتصالات یا خود شیر را بازبینی کنید و در صورت مشاهده، سیستم را تخلیه و نسبت به رفع نشتی (مثلاً سفت کردن بیشتر یا تعویض واشر) اقدام نمایید. پس از تأیید عملکرد صحیح، شیر آماده بهرهبرداری است.
روشهای جلوگیری از پدیده ضربه قوچ
ضربه قوچ (Water Hammer یا چکش آب) پدیدهای است که در اثر قطع یا تغییر ناگهانی جریان سیال در لوله به وجود میآید و میتواند به تجهیزات آسیب برساند. شیرهای برقی به دلیل عملکرد سریع (بسته شدن آنی مسیر سیال هنگام قطع برق) مستعد ایجاد ضربه قوچ در خطوط مایع پرفشار و پرسرعت هستند. برای محافظت شیر برقی در برابر ضربه قوچ و کاهش اثرات آن در سیستم، اقدامات زیر توصیه میشود:
کاهش سرعت جریان با بزرگتر کردن لوله: اگر قطر لوله کمی افزایش یابد، سرعت سیال کاهش یافته و شدت ضربه قوچ کم میشود. البته این راهکار ممکن است مستلزم تغییراتی در طراحی سیستم لولهکشی باشد.
کاهش فشار قبل از شیر برقی: نصب یک شیر کاهنده فشار در بالادست شیر برقی میتواند فشار خطوط را به محدوده ایمنتری برساند و انرژی ضربه را مهار کند. این روش خصوصاً زمانی مفید است که فشار کاری سیستم نزدیک حد بالای تحمل لولهها یا شیرآلات باشد.

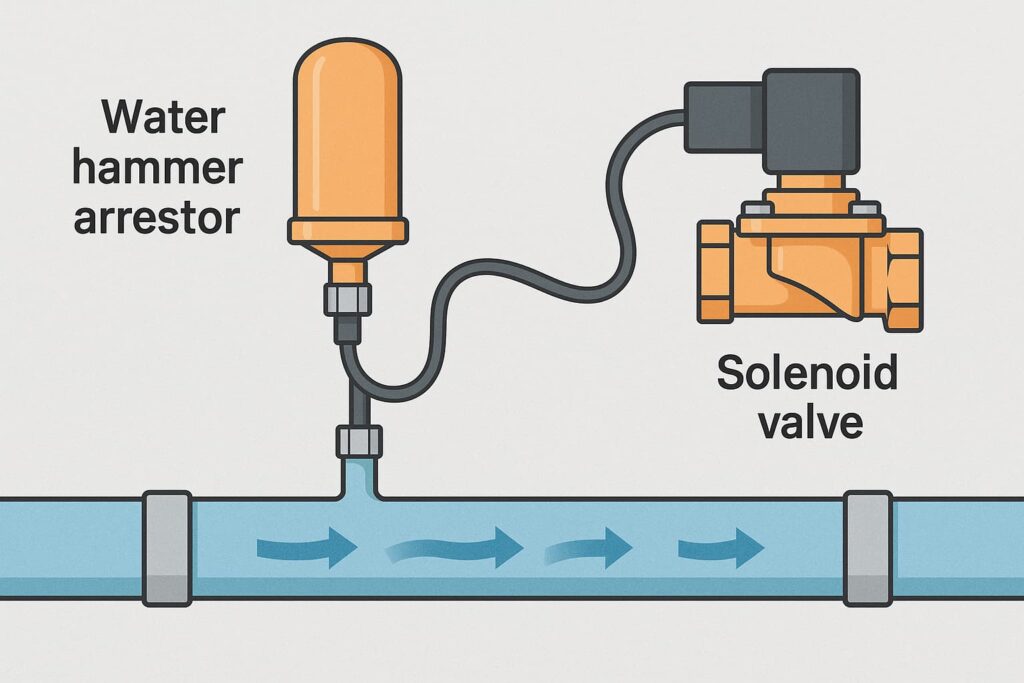

استفاده از ضربهگیر یا بافر: نصب یک آکومولاتور (مخزن ضربهگیر) یا حتی یک تکه شلنگ انعطافپذیر در مسیر قبل از شیر برقی میتواند به عنوان بافر انرژی عمل کرده و موج ضربه را مستهلک کند. ضربهگیرهای تجاری (water hammer arrestor) تجهیزاتی هستند که مخصوص این کار طراحی شدهاند و در نزدیکی شیرهای قطع سریع (مثل سلونوئید ولوها) نصب میشوند تا شوک فشار را جذب کنند.
استفاده از شیر برقی با زمان پاسخ طولانیتر: برخی شیرهای برقی یا مدولهای دمپینگ برای باز و بسته شدن تدریجی طراحی شدهاند. به کارگیری این شیرها (یا نصب دیافراگمهای کندکننده) باعث نرمتر شدن قطع و وصل جریان شده و از شدت نوسانات فشار میکاهد. به عنوان نمونه، شیرهای برقی پیلوتدار بزرگ معمولاً زمان بسته شدن کمی طولانیتری نسبت به انواع ضربهای دارند.
علاوه بر موارد فوق، رعایت اصول کلی لولهکشی نظیر محکمبندی مناسب لولهها، پرهیز از مسیرهای طولانی مستقیمی که فاقد انشعاب یا ضربهگیر هستند، و استفاده از نگهدارندههای لوله برای مهار ارتعاش، همگی به کنترل اثرات ضربه قوچ کمک میکنند. به خاطر داشته باشید که ضربه قوچ فقط عمر شیر برقی را کاهش نمیدهد، بلکه میتواند به کل سیستم آسیب بزند؛ لذا پیشگیری از آن بخشی از الزامات نصب ایمن شیرهای برقی (خصوصاً در سیستمهای سیال با سرعت و فشار بالا) است.
برنامه نگهداری و سرویس دورهای شیرهای برقی
پس از نصب، برای اطمینان از عملکرد درست و افزایش طول عمر شیر برقی، باید نگهداری دورهای منظمی را دنبال کنید. تجربه نشان داده است که نگهداری پیشگیرانه میتواند عمر تجهیز را افزایش داده و از بروز خرابیهای ناگهانی جلوگیری کند. در ادامه، یک برنامه پیشنهادی سرویس دورهای و نکات مهم جهت جلوگیری از مشکلات رایج شیرهای برقی (گیر کردن مکانیکی و سوختن بوبین) ارائه میشود:
جلوگیری از گیر کردن مکانیکی شیر
گیر کردن یا جام کردن مکانیکی شیر برقی معمولاً به دلیل وجود رسوبات، ذرات خارجی یا سایش قطعات داخلی رخ میدهد. برای پیشگیری از این مشکل و حفظ عملکرد نرم و دقیق شیر:
سیال تمیز و فیلتراسیون مداوم: همانطور که در بخش نصب تأکید شد، مهمترین اقدام جلوگیری از گیر مکانیکی، پاک نگه داشتن سیال است. همواره صافیها و فیلترهای مسیر را طبق برنامه تمیز کنید یا در صورت لزوم تعویض نمایید. ورود حتی مقدار کمی خاک یا زنگزدگی به داخل شیر میتواند در طول زمان باعث انباشت و چسبندگی قطعات متحرک (مانند پیستون و سوپاپ) شود. بنابراین کیفیت سیال و میزان آلودگی آن را تحت نظر داشته باشید. در سیستمهای هوای فشرده، استفاده از واحد مراقبت (فیلتر رطوبتگیر و روغنزن) ضروری است تا شیرهای برقی پنوماتیک دچار گریپاژ نشوند.
عملیات دورهای شیر: شیرهای برقی که برای مدت طولانی در یک وضعیت میمانند (مثلاً اکثر اوقات بستهاند) بیشتر مستعد گیر کردن هستند. توصیه میشود در فواصل زمانی منظم (مثلاً ماهی یکبار) هر شیر برقی را حداقل یک بار به طور کامل باز و بسته کنید تا از آزاد بودن حرکت سولونوئید و قطعات اطمینان حاصل شود. بسیاری از سازندگان نیز تأکید کردهاند که در سرویس، شیر برقی حداقل ماهیانه یک بار عمل کند تا رسوبات احتمالی جابجا و دفع شوند.
بازرسی و تمیزکاری داخلی: بهصورت دورهای (بسته به شرایط کاری مثلاً هر 6 ماه یا سالی یکبار) یک بازرسی داخلی از شیر انجام دهید. برای این کار، حتماً ابتدا برق و فشار سیستم را قطع کنید. سپس بوبین را جدا کرده و بخشهای بالایی شیر (پیچها و درپوش یا بونت) را باز کنید. اجزای داخلی مانند هسته متحرک (آرمیچر/پیستون)، فنرها، دیافراگم یا اورینگها را با دقت خارج کرده و وضعیت آنها را بررسی نمایید. رسوبات، ذرات یا خوردگی احتمالی را از داخل تیوب سولونوئید و مجاری شیر پاک کنید. مطمئن شوید پیستون و فنر بهراحتی در داخل هوزینگ حرکت میکنند و سایش یا تغییرشکل غیرعادی ندارند. قطعات آببندی (اورینگها، واشرها) را از نظر سلامت کنترل کنید و در صورت فرسودگی یا آسیب حتماً تعویض شوند. پس از اتمام، شیر را به ترتیب عکس بازکردن مونتاژ کنید و پیچها را یکنواخت محکم نمایید. سپس قبل از راهاندازی، چند بار شیر را در حالت بدون فشار تحریک کنید تا از حرکت روان اطمینان حاصل شود. این بازرسی و سرویس داخلی باعث میشود شیر همیشه تمیز و بدون گرفتگی باقی بماند و احتمال گیر مکانیکی بسیار کاهش یابد.
تعویض قطعات فرسوده: هرچند شیرهای برقی قطعات متحرک محدودی دارند، اما همین قطعات (مانند فنر، پلاگر، دیافراگم) عمر مشخصی دارند. مطابق توصیه سازنده یا بر اساس تجربه کارکرد، در فواصل چند ساله قطعات حیاتی را تعویض کنید. برخی استانداردهای صنعتی پیشنهاد میکنند شیر برقی در سرویسهای فوقالعاده حیاتی (مثل سیستمهای اطفاء حریق) هر ۵ تا ۷ سال یکبار به طور کامل تعویض شود تا ریسک خرابی ناگهانی کاهش یابد. در صنایع عادی، داشتن یک کیت اورهال (حاوی واشرها، فنر و سولونوئید یدکی) میتواند هنگام تعمیرات اساسی بسیار راهگشا باشد.
جلوگیری از سوختن یا آسیبدیدن بوبین
بوبین شیر برقی (سلونوئید) قلب الکتریکی آن است و در صورت آسیب دیدن یا سوختن، شیر عمل نخواهد کرد. نکات زیر را برای حفظ سلامت بوبین مدنظر قرار دهید:
تطابق ولتاژ و کیفیت برق: مهمترین عامل در عمر بوبین، ولتاژ تغذیه صحیح است. همیشه پیش از energize کردن شیر، ولتاژ منبع را چک کنید که دقیقاً با ولتاژ نامی بوبین هماهنگ باشد. اعمال ولتاژ بالاتر از حد مجاز به سرعت باعث داغشدن و سوختن سیمپیچ خواهد شد. ولتاژ پایینتر از حد نیز میتواند به بوبین صدمه بزند، چون در این حالت شیر ممکن است کامل عمل نکرده و بوبین تحت بار مکانیکی اضافی قرار گیرد و جریان بیشتری بکشد. طبق استاندارد، حداقل 85٪ ولتاژ نامی باید به بوبین برسد تا کارکرد صحیح داشته باشد. برای جلوگیری از نوسانات مخرب، اگر شبکه برق شما افت و خیز ولتاژ دارد حتماً از تثبیتکننده (استابلایزر) یا سرجگیر در مدار تغذیه بوبین استفاده کنید.
اجتناب از کارکرد مداوم خارج از طراحی: بسیاری از شیرهای برقی برای کارکرد دائم (Continuous Duty) طراحی شدهاند، اما این به معنی عدم تولید حرارت نیست. بوبین در حالت انرژیدار طولانی گرم میشود و گرم بودن آن تا حد مشخصی طبیعی است. اما اگر شیر برقی شما مدام در حالت وصل است و گرمای بوبین بیش از حد بالا میرود (مثلاً دست را میسوزاند)، بررسی کنید که آیا بوبین برای کار پیوسته مناسب است یا خیر. چنانچه طراحی بوبین بهصورت موقتکار (Intermittent duty) باشد، نباید بیش از زمان توصیهشده مداوم برقدار بماند. در صورت نیاز به عملکرد طولانی، میتوان از بوبینهای تقویتشده یا دارای کلاس عایقی بالاتر استفاده کرد. در هر حال، محیط اطراف بوبین را خنک و دارای تهویه نگه دارید تا حرارت انباشته نشود. فاصله دادن بوبینها از یکدیگر و از منابع حرارتی پیرامون نیز به دفع بهتر گرما کمک میکند.
پرهیز از شرایط نامساعد محیطی: رطوبت و آب از دشمنان اصلی سیمپیچهای الکتریکی هستند. اگر شیر در فضای باز یا مرطوب کار میکند، اطمینان حاصل کنید که گلندها سالم بوده و درجه حفاظت بوبین حداقل IP65 یا بالاتر باشد. نفوذ آب به داخل کویل میتواند اتصال کوتاه و سوختن آن را رقم بزند. همچنین گردوغبار رسانا (مانند ذرات فلزی) میتوانند باعث اتصال بین کلافها شوند. بنابراین بوبین و جعبه اتصالات آن را تمیز نگه دارید و در صورت نیاز از روکشهای محافظ یا باکس ضدآب/ضدگردوغبار بهره ببرید.
جلوگیری از جام مکانیکی سولونوئید: جالب است بدانید یکی از دلایل رایج سوختن بوبین، گیر کردن هسته متحرک (پیستون) در وضعیت بسته است. در چنین حالتی بوبین یکسره تلاش میکند پیستون را حرکت دهد اما به دلیل گیر مکانیکی، جریان الکتریکی بالا رفته و گرمای شدید تولید میکند که نهایتاً منجر به سوختن عایق سیمپیچ میشود. بنابراین جلوگیری از گیر مکانیکی که در بخش قبل گفته شد، خود بخشی از پیشگیری از سوختن بوبین است. هرگاه متوجه شدید شیر برقی برق دارد ولی عمل نمیکند، سریع برق را قطع کنید چون احتمالاً یا بوبین در حال داغ شدن بیش از حد است یا پیستون گیر کرده است. سپس علت را جویا شوید (وجود ذرات در مجرا، خراب بودن فنر، چسبندگی هسته و …). با رفع مشکل مکانیکی، از وارد شدن تنش حرارتی به بوبین جلوگیری خواهید کرد.
بازرسی دورهای بوبین: بهصورت دورهای سلامت بوبین را بررسی کنید. سادهترین کار لمس آن (با رعایت ایمنی) در زمان کار است؛ بوبین داغ خواهد بود ولی داغی بیش از اندازه یا بوی سوختگی علامت خطر است. همچنین اتصالات سیمبندی را کنترل کنید که محکم و بدون جرقه باشند، چون اتصال سست باعث جرقه و داغی موضعی و آسیب به بوبین یا کانکتور میشود. در صورت امکان، مقاومت اهمی بوبین را در حالت سرد اندازه بگیرید و با مقدار نامی مقایسه کنید؛ هرگونه تغییر خیلی زیاد میتواند نشانه نیمسوز شدن باشد. اگر بوبین تغییر رنگ جدی داده یا نشانههای ذوبشدگی رزین عایق در آن مشاهده شد، حتماً آن را تعویض کنید قبل از اینکه کاملاً بسوزد. به خاطر داشته باشید بوبین سوخته قابل تعمیر نیست و تنها باید تعویض گردد.
در مجموع با رعایت موارد فوق میتوان احتمال آسیبدیدن بوبین را به حداقل رساند. هرگز بوبین اضافه یا قویتر از مقدار طراحیشده نصب نکنید (مثلاً بوبین 220 ولت روی هسته 110 ولت) چون قطعات دیگر شیر ممکن است تحمل نیروی بیشتر را نداشته باشند.
جدول پیشنهادی سرویس دورهای
در زیر یک برنامه دورهای نمونه برای نگهداری پیشگیرانه شیرهای برقی ارائه شده است. بسته به شرایط کاری (نوع سیال، تعداد دفعات عملکرد در روز، میزان آلودگی سیال و …) میتوان فواصل زمانی را تنظیم کرد:
بازبینی روزانه/هفتگی: در بازدیدهای روتین تأسیسات، وضعیت ظاهری شیرهای برقی را چک کنید. اطمینان یابید بدنه شیر نشتی یا ترک نداشته باشد، صدای غیرعادی از آن به گوش نرسد و بوبین بیش از حد داغ نباشد. هر گونه نشت سیال دور شیر یا بوی سوختگی غیرعادی باید گزارش و رسیدگی شود.
سرویس ماهانه: تست عملکرد شیر را حداقل ماهی یکبار انجام دهید. با فعال کردن شیر (به صورت دستی یا توسط سیستم کنترل) ببینید که آیا بهنرمی باز و بسته میشود و سیال را عبور میدهد یا خیر. همچنین صدای کلیک سولونوئید را در لحظه وصل برق گوش کنید؛ نبودن صدا ممکن است نشاندهنده مشکل برقرسانی یا خرابی بوبین باشد. در همین بازه، اگر شیر در شرایط عادی کمتر عمل میکند، یک بار آن را به اجبار تحریک کنید تا از حالت سکون خارج شود. فیلترهای ورودی شیر را هم بازدید کرده و در صورت نیاز تمیز کنید. وجود آشغال تجمیعشده در صافی نشانه آن است که باید دوره تمیزکاری را کوتاهتر کنید.
سرویس فصلی (هر سه ماه): هر فصل یکبار (یا هر 1000 ساعت کارکرد) یک بازرسی چشمی دقیق و تمیزکاری سبک انجام دهید. برق و فشار را قطع کرده و اتصالات الکتریکی شیر را سفت کنید (لرزش ممکن است پیچهای ترمینال را شل کرده باشد). سپس کانکتور و محفظه آن را تمیز نمایید. در صورت امکان، بوبین را از شیر جدا کرده و سطح بیرونی هسته و بوبین را از گردوغبار پاک کنید. صافیها و فیلترهای Y مسیر را باز کرده و توری آنها را شستشو دهید. شیر را دوباره مونتاژ و تست نمایید. همچنین ولتاژ تغذیه هنگام عملکرد شیر را با ولتمتر اندازه بگیرید تا مطمئن شوید در محدوده مجاز است (85٪ الی 110٪ ولتاژ نامی).
بازرسی سالانه/دورهای کامل: حداقل سالی یکبار یک اورهال جزئی انجام دهید. مطابق توضیحات بخش قبل، قطعات داخلی شیر را بازبینی و تمیز کنید. در این بازه میتوانید کیت تعمیراتی سازنده (در صورت موجود بودن) را تهیه و روی شیر نصب کنید تا قطعات فرسوده جایگزین شوند. از جمله اقلامی که معمولاً در سرویسهای چندساله تعویض میشوند اورینگها، دیافراگم داخلی، فنر یا حتی کل بوبین هستند (در صورت مشاهده ضعف عملکرد). پس از این سرویس اساسی، انتظار میرود شیر مانند روز اول عملکرد مطمئن داشته باشد. تمامی موارد تعویض یا تنظیم را در سوابق نگهداری دستگاه قید کنید تا در آینده بتوان روند خرابیها یا نیاز به سرویس را پیشبینی کرد.
تعویض کلی (در صورت نیاز): اگر علیرغم نگهداری مناسب، مشاهده کردید که عملکرد شیر قابل اعتماد نیست – مثلاً پیوسته گیر میکند یا بوبین آن چند بار پشت سرهم آسیب دیده – شاید زمان تعویض کامل شیر برقی فرا رسیده باشد. بهطور معمول در سرویسهای بسیار مهم، شیرهای برقی را پس از چند سال کار (مثلاً 5 تا 10 سال بسته به توصیه سازنده) تعویض میکنند. این کار از خطر از کارافتادن ناگهانی تجهیز در مواقع حساس جلوگیری میکند. هزینه تعویض زودهنگام شاید بالا به نظر برسد اما در برابر هزینه خرابی پیشبینینشده و توقف تولید بسیار ناچیز است.
با اجرای چنین برنامهای و ثبت منظم وضعیت شیرها در هر مرحله، یک بانک اطلاعاتی از وضعیت سلامت شیرهای برقی در سیستم خود خواهید داشت که به تصمیمگیری بهتر برای تعمیر یا تعویض آنها کمک میکند. برنامه فوق را میتوان بسته به شرایط خاص هر سایت اندکی تغییر داد اما اصول کلی آن یعنی بازرسی مداوم، تمیزکاری پیشگیرانه، تست عملکرد منظم و تعویض قطعات فرسوده باید حفظ شود.
جمعبندی و توصیههای پایانی
شیرهای برقی از اجزای حیاتی بسیاری از فرآیندهای صنعتی هستند که کنترل دقیق و خودکار سیالات را امکانپذیر میکنند. برای اینکه این تجهیزات بتوانند بهصورت مطمئن، ایمن و بلندمدت وظیفه خود را انجام دهند، سه مرحله مهم باید بهدرستی انجام شود: انتخاب صحیح، نصب اصولی و نگهداری منظم. در مرحله انتخاب، تطبیق مشخصات فنی شیر با نیازمندیهای کاری (جنس، فشار، دما، ولتاژ و …) حرف اول را میزند. در مرحله نصب، رعایت جهت صحیح، فیلتراسیون سیال، حذف تنشهای مکانیکی و پیشگیری از ضربه قوچ از موارد کلیدی هستند که مستقیماً بر عملکرد شیر تأثیر میگذارند. در نهایت، با اجرای یک برنامه مدون سرویس دورهای شامل بازبینی، تمیزکاری و تست عملکرد، میتوان خرابیهای شیر برقی را به حداقل رساند و هزینههای تعمیراتی را کاهش داد. همواره دستورالعملهای سازنده را مرجع اصلی قرار دهید و در صورت بروز هرگونه مشکل غیرمعمول، از تجربه کارشناسان مربوطه بهره بگیرید. با بهکارگیری توصیههای ارائهشده در این مقاله، شیر برقی نصبشده در سیستم شما به یک تجهیز قابل اعتماد تبدیل خواهد شد که در شرایط عملیاتی مختلف بهترین کارایی را نشان میدهد و از توقفهای ناخواسته و حوادث پیشگیری میکند. در صورت نیاز به مشاوره فنی کارشناسان «کنترل با ما» در خدمت شما خواهند بود.
