شیر برقی (Solenoid Valve) یکی از مهمترین تجهیزات در سیستمهای کنترلی سیالات است که برای قطع و وصل خودکار جریان سیال (مایعات یا گازها) به کار میرود. این شیرها با ترکیب نیروی الکترومغناطیسی و مکانیزمهای مکانیکی، امکان کنترل دقیق و ایمن جریان را در صنایع مختلف فراهم میکنند. با توجه به تفاوت خواص فیزیکی گازها و مایعات، طراحی شیر برقی ویژه گاز با شیر برقی ویژه آب متمایز است. در این مقاله به طور جامع به معرفی شیر برقی گاز، مقایسهی آن با شیر برقی آب و تشریح تفاوتهای طراحی و کاربردی آنها در صنایع پرداختهایم. هدف ما ارائهی اطلاعات فنی، کاربردی و نکات ایمنی به شکلی سازمانیافته و روان برای متخصصان حوزه ابزار دقیق، تأسیسات و اتوماسیون صنعتی است.

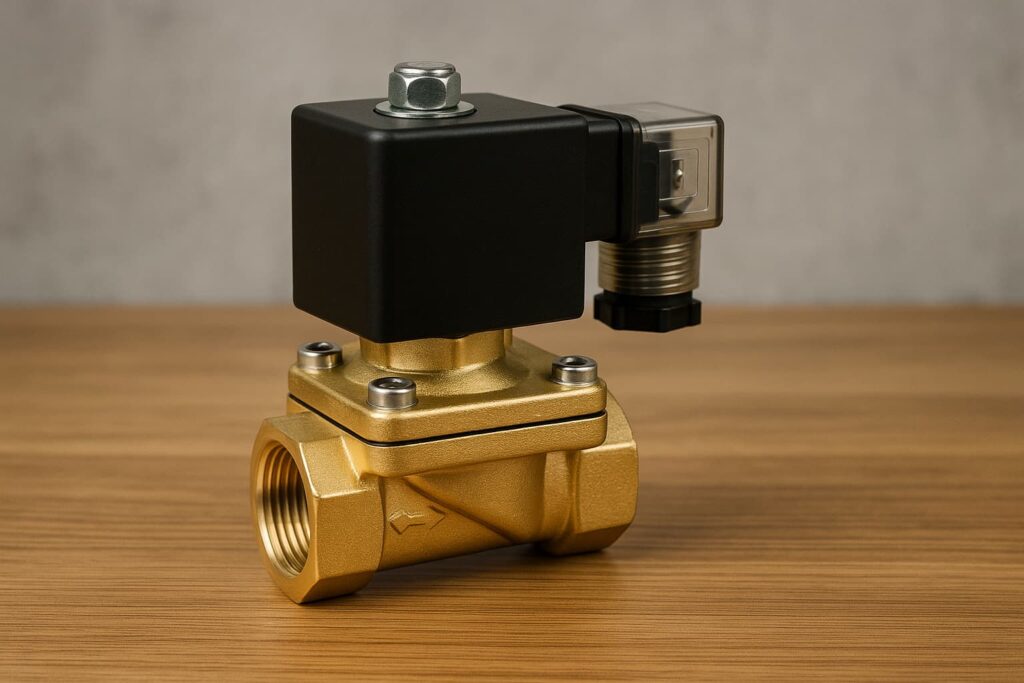

عملکرد و ساختار کلی شیرهای برقی
شیر برقی از دو بخش اصلی تشکیل شده است: بوبین (سیمپیچ الکتریکی) و بدنهی شیر که مسیر سیال را شامل میشود. هنگام عبور جریان الکتریکی از بوبین، میدان مغناطیسی ایجاد شده و پیستون یا پلنگر فلزی داخل شیر را به حرکت در میآورد. حرکت خطی این پلنگر باعث باز شدن یا بسته شدن مسیر جریان سیال میشود. در حالت عادی بدون برق موقعیت پلنگر به کمک فنر مشخص میشود؛ اگر شیر در حالت عادی بسته باشد (نرمال کلوز)، فنر پلنگر را روی نشیمنگاه قرار داده و مسیر سیال را میبندد. برعکس، در نوع نرمال اوپن (باز شونده در حالت عادی)، طراحی فنر به گونهای است که بدون برق مسیر باز بماند و با اعمال برق مسیر بسته شود. این خصوصیت نرمال کلوز (NC) یا نرمال اوپن (NO) بودن، بسته به نیاز ایمنی سیستم انتخاب میشود.
شیر برقی گاز چیست؟
شیر برقی گاز وسیلهای الکترومکانیکی برای کنترل خودکار جریان گاز در خطوط لوله است. این تجهیز از ترکیب مکانیزم سلونوئیدی (بوبین و پلنگر) یا گاهاً مکانیزم موتوری، برای باز و بسته کردن مسیر گاز استفاده میکند. طراحی شیر برقی گاز به گونهای است که بتواند در شرایط کاری سخت و محیطهای صنعتی به شکل مطمئن عمل کند. این شیر یکی از اجزای کلیدی سیستمهای گازرسانی صنعتی و تأسیساتی است که نقش افزایش ایمنی و بهبود کارایی را بر عهده دارد. در کاربردهای خانگی (مانند قطعکن گاز خانگی) نیز از انواع کوچکتر شیر برقی گاز برای ایمنی استفاده میشود. به طور خلاصه، هر کجا نیاز به قطع اضطراری یا کنترل دقیق گازهای قابل اشتعال باشد (مانند گاز طبیعی، پروپان، متان و غیره)، شیر برقی گاز نقش اصلی را ایفا میکند.
طراحی و ویژگیهای فنی شیر برقی گاز
شیر برقی گاز با در نظر گرفتن خواص گازهای تحت فشار و الزامات ایمنی، دارای طراحی ویژهای است:
- بدنه و جنس مواد: بدنهی این شیرها معمولاً از آلیاژهای فلزی مقاوم (مانند آلومینیوم دایکست، برنج فورجشده یا فولاد ریختهگری) ساخته میشود که بتواند فشارهای نسبتاً بالا را تحمل کند. برخی شیرهای برقی گاز صنعتی طوری طراحی شدهاند که عملیات ریختهگری بدنه آنها تا فشارهای بسیار بالا (حتی صد مگاپاسکال) را تاب میآورد. جنس بدنه بر اساس نوع گاز و دمای کاری انتخاب میشود؛ برای نمونه در خطوط گاز شهری معمولاً از آلیاژهای آلومینیوم یا چدن داکتیل استفاده میشود که مقاومت کافی و وزن مناسبی دارند.
- آببندها و دما: گازها چگالی و ویسکوزیته پایینی دارند و میتوانند از منافذ بسیار ریز نشت کنند، بنابراین آببندی (سیل) در شیر گاز اهمیت بالایی دارد. جنس آببند (نشتیبند) باید در برابر ترکیبات شیمیایی گاز و نیز دمای احتمالی بالا مقاوم باشد. به عنوان مثال، در برخی طراحیها از آببندهای لاستیکی خاص یا متریال تفلون استفاده میشود که قابلیت تحمل دما تا حدود ۵۰۰ درجه سانتیگراد را دارند. این ویژگی به خصوص در مواردی که گاز عبوری داغ است (مثلاً گاز خروجی از کورهها) یا شیر در محیطهای با دمای محیط بالا نصب میشود، حیاتی است. همچنین برای گازهای اکسیژن یا گازهای اکسیدکننده، تمام اجزای داخلی شیر باید عاری از روغن و مواد قابل اشتعال باشند (اصطلاحاً شیر دیاکسیدشده) تا از خطر آتشسوزی جلوگیری شود.
- بوبین و درجه حفاظت: بوبین (سلونوئید) شیر گاز معمولاً دارای سیمپیچ با عایقبندی حرارتی بالاست تا در دماهای محیطی بالا آسیب نبیند. بسیاری از شیرهای برقی گاز برای استفاده در محیطهای صنعتی خطرناک، دارای درجه حفاظت بالا و ضد انفجار هستند. به عبارت دیگر، پوستهی بوبین میتواند در مدلهای خاصی کاملاً شعلهپوش (Explosion-Proof) باشد تا اگر احیاناً جرقه یا حرارت اضافی در سیمپیچ ایجاد شد، به بیرون نشت نکند. این ویژگی خصوصاً در محیطهایی با بخارات قابل اشتعال (مانند پالایشگاهها یا اتاقهای دیگ بخار) الزامی است.
- مکانیزم عملکرد و ایمنی: همانطور که اشاره شد، اغلب شیرهای گاز به صورت نرمال بسته طراحی میشوند. علت این است که در صورت قطع برق یا بروز مشکل در سیستم کنترل، شیر به حالت بسته برمیگردد و جریان گاز به طور خودکار قطع میشود. این مکانیسم ایمنی ذاتی، از انباشت ناخواسته گاز و خطر انفجار یا خفگی جلوگیری میکند. برخی شیرهای برقی گاز مخصوص (مانند شیرهای قطعکن اضطراری) دارای قابلیت قطع سریع (Fast Close) یا حتی ریست دستی هستند که پس از وقوع حادثه (مثلاً نشت گاز یا زلزله) فقط با تأیید اپراتور مجدداً باز میشوند. سرعت عملکرد شیرهای برقی گاز بسیار بالا است و میتوانند در کسری از ثانیه جریان گاز را متوقف کنند که این برای جلوگیری از حوادث بسیار حائز اهمیت است.
- اندازه و نوع اتصال: شیرهای برقی گاز در اندازههای مختلف از چند میلیمتر تا چند اینچ تولید میشوند. برای قطرهای کوچک معمولاً اتصال دندهای (رزوهای) به کار میرود و برای خطوط با قطر بزرگتر، شیرهای برقی با اتصال فلنجی یا even ترکیب دو شیر (دومرحلهای) استفاده میشود. نوع موتوری شیر گاز نیز وجود دارد که برای قطرهای خیلی بزرگ یا کنترل تدریجی جریان به کار میرود (شیر توپی یا پروانهای همراه با عملگر برقی). این نوع در اصل شیر گازی موتوری است که برخلاف نوع سلونوئیدی، تدریجی باز و بسته میشود و برای کنترل درصدی جریان گاز در کاربردهای دقیق مناسب است.

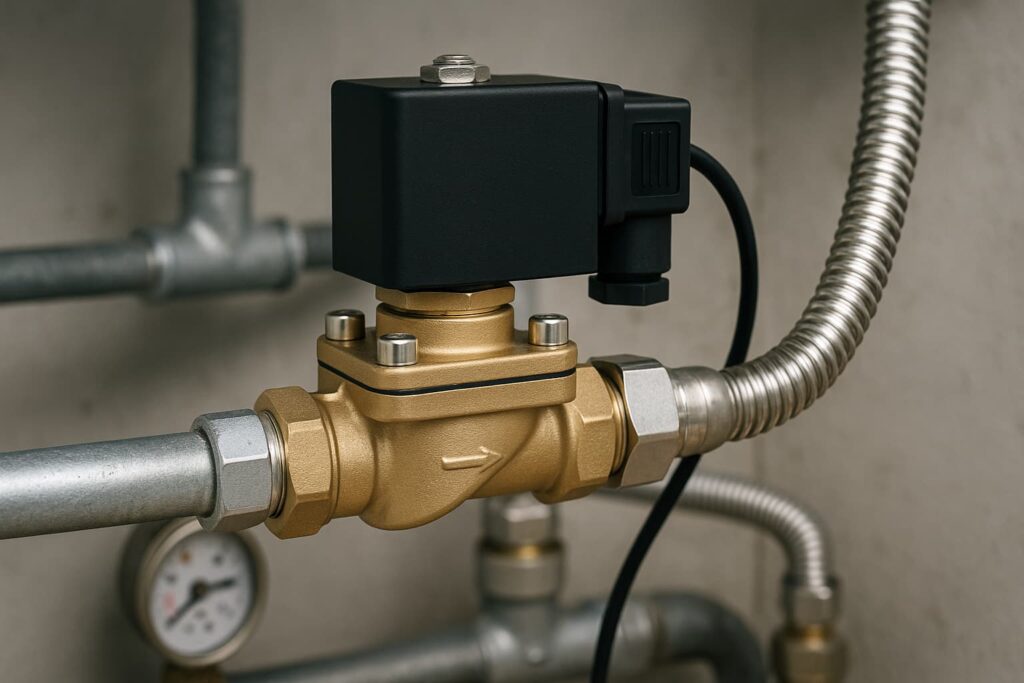

شیر برقی آب چیست؟
شیر برقی آب گونهای از سلونوئید ولو است که جهت کنترل خودکار جریان مایعات (عمدتاً آب) طراحی شده است. این دستگاه با دریافت سیگنال الکتریکی، مسیر عبور آب را در لولهها باز یا بسته میکند و در طیف وسیعی از کاربردها مانند صنایع، تأسیسات ساختمان، سامانههای تهویه مطبوع، خطوط آبرسانی و آبیاری مورد استفاده قرار میگیرد. به بیان ساده، هر جا نیاز به قطع و وصل جریان آب به صورت اتوماتیک باشد (از ماشین لباسشویی خانگی گرفته تا سیستم خنککنندهی نیروگاه)، میتوان از شیر برقی آب بهره گرفت. شیر برقی آب به دلیل ماهیت غیرقابل اشتعال و چگالی بالاتر سیال (آب)، در مقایسه با نوع گاز ساختار سادهتر و الزامات ایمنی کمتری دارد که در ادامه شرح داده میشود.
طراحی و ویژگیهای فنی شیر برقی آب
در طراحی شیر برقی آب، دقت در آببندی و سازگاری مواد با سیال آب اهمیت ویژهای دارد؛ هرچند فشار و خطرات جانبی آن نسبت به گاز کمتر است، اما مسائل دیگری مانند رسوبگذاری یا پدیده ضربه قوچ (Water Hammer) باید در نظر گرفته شود. مهمترین ویژگیهای شیر برقی آب عبارتاند از:
- بدنه و جنس مواد: جنس بدنهی شیرهای برقی آب بسته به کاربرد میتواند برنج، برنز، پلاستیک مهندسی، چدن یا فولاد باشد. برای مصارف معمول (مانند آبیاری یا آب شهری) معمولاً بدنههای برنجی یا پلاستیکی رایج هستند که در برابر خوردگی آب مقاومت کافی دارند و قیمت مناسبی ارائه میدهند. در کاربردهای صنعتی با دما یا فشار بالاتر، از فولاد ضدزنگ یا چدن استفاده میشود. نکته مهم این است که چون آب معمولاً خورندگی یا خاصیت انفجاری گاز را ندارد، استانداردهای متریال در شیر آب انعطافپذیرتر است و طیف وسیعی از مواد قابل استفاده هستند. به عنوان مثال، شیر برقی آب چدنی در سیستمهای بزرگ آب سرد و گرم بکار میرود، در حالی که برای آب آشامیدنی ممکن است شیر برقی برنجی با پوشش کروم یا استیل ضدزنگ (مطابق استانداردهای بهداشتی) استفاده شود.
- آببندها و سرعت عملکرد: در اغلب شیرهای برقی آب از سیلهای لاستیکی (نظیر NBR یا EPDM) استفاده میشود که سازگاری خوبی با آب دارند و آلودگی شیمیایی در سیال ایجاد نمیکنند. این آببندهای نرم امکان بسته شدن کاملاً آببندیشده و بدون نشتی را فراهم میکنند. مزیت دیگر آنها عملکرد سریع و ضربهگیر بودن است؛ یعنی ضمن اینکه شیر به سرعت باز/بسته میشود، تا حدی از شدت ضربهی قوچ در خط لوله میکاهند. البته در مواردی که قطع سریع جریان آب میتواند شوک فشاری ایجاد کند، طراحی داخلی شیرهای آب ممکن است دارای مجرای متعادلکننده فشار یا ساختار دیافراگمی باشد تا باز و بست به نرمی انجام شود. مکانیزم داخلی شیر آب معمولاً به سه دسته دیافراگمی، پیستونی و سوزنی تقسیم میشود. نوع دیافراگمی برای اکثر مصارف آب رایج است که با یک ممبران انعطافپذیر و بهرهگیری از فشار خود سیال کار میکند؛ این طراحی برای جریانهای زیاد و فشار متوسط عالی است زیرا با یک بوبین کوچک هم میتواند جریان بزرگ را کنترل کند.
- فشار و دمای کاری: شیرهای برقی آب غالباً برای فشارها و دماهای معمول طراحی میشوند مگر آنکه مشخصاً برای شرایط خاص ساخته شده باشند. برای مثال، بسیاری از شیرهای برقی آب استاندارد تحمل فشاری در حدود ۶ تا ۱۰ بار و دمای سیال تا حدود ۸۰°C را دارند. در صورت نیاز به دمای بالاتر (مثلاً در بخار یا آب داغ)، باید از مدلهای خاص با آببندهای سیلیکونی یا ویتون استفاده کرد. نکته مهم اینکه برخلاف شیر گاز، نیازی به ضدانفجار بودن بوبین در شیر آب نیست، زیرا سیال آب قابل اشتعال نیست. همچنین در بسیاری از موارد، جریان آب حین کار شیر باعث خنک شدن طبیعی بوبین میشود و مشکل داغشدن سیمپیچ کمتر پیش میآید
- ملاحظات نصب و نگهداری: نصب شیر برقی آب سادهتر از نوع گاز است؛ کافیست جهت جریان (که معمولاً روی بدنه با فلش مشخص شده) رعایت شود و فیلتر مناسبی قبل از شیر جهت جلوگیری از ورود ذرات معلق تعبیه گردد. نگهداری دورهای شیرهای آب شامل تمیزکردن دورهای دیافراگم و مجراها برای جلوگیری از رسوب و گیرکردن شیر است. خوشبختانه به دلیل طراحی سادهتر و عدم وجود خطرات شدید (مثل انفجار)، هزینههای نگهداری شیر آب معمولاً کمتر است و در صورت خرابی، تعویض آن نیز پیچیدگی کمتری دارد.
تفاوتهای میان شیر برقی گاز و شیر برقی آب
با توجه به توضیحات بالا، میتوان تفاوتهای مهم شیر برقی گاز و شیر برقی آب را در چند محور اصلی خلاصه کرد. جدول زیر مقایسهای ساختیافته از این تفاوتها را ارائه میدهد:
| ویژگی | شیر برقی گاز | شیر برقی آب |
|---|
| سیال کنترلشونده | انواع گازهای فشرده و صنعتی (متان، پروپان، هوا، اکسیژن، نیتروژن و…)؛ قابل اشتعال یا بیاثر | مایعات مختلف بهویژه آب (آب سرد، آب گرم، آب آشامیدنی، سیالات فرآیندی و حتی سیالات نسبتاً تمیز دیگر) |
| چگالی و رفتار سیال | کمچگال و تراکمپذیر: گازها تراکمپذیرند و جریان آنها سریع متوقف یا برقرار میشود؛ نشت گاز حتی با مقدار کم خطرناک است. | پرچگال و غیرقابل تراکم: آب تراکمناپذیر است و تغییر جریان آن میتواند موج فشاری ایجاد کند (نیاز به کنترل ضربه قوچ)؛ نشت آب خطر انفجار ندارد اما میتواند خسارت آبگرفتگی زند. |
| جنس بدنه | فلزی با استحکام بالا (آلومینیوم دایکاست، فولاد، برنج فورجشده و گاهی استنلساستیل برای گازهای خاص) که تحمل فشار و دمای بالا را داشته باشد. معمولاً دارای تأییدیههای استاندارد برای گاز (مانند EN 161 اروپا) است. | طیف متنوع؛ برنجی و پلاستیکی برای مصارف معمول، چدن یا استیل برای فشار/دمای بالاتر. الزامات سختگیرانهی کمتری برای جنس بدنه دارد زیرا محیط خورنده یا انفجاری نیست. |
| جنس آببندها | لاستیکها یا پلیمرهای ویژه با مقاومت حرارتی و شیمیایی بالا (NBR/Viton/PTFE و نظایر آن)؛ در برخی مدلها تحمل دما تا ۵۰۰°C جهت کار در محیطهای داغ یا گازهای خاص. در شیرهای گاز اکسیژن، تمام قطعات باید کاملاً چربیزدایی شده باشند. | معمولاً از لاستیکهای NBR یا EPDM استفاده میشود که تا حدود ۸۰°C پایدارند. برای آب داغ از سیلیکون یا ویتون بهره میگیرند. آببندها برای جلوگیری از نشتی آب طراحی شدهاند و آلودگی کمی برای سیال دارند. |
| محدوده فشار کاری | از خلأ نسبی و فشارهای بسیار کم تا فشارهای بالا (چند ده بار) متغیر است. بسیاری از شیرهای گاز شهری در محدوده چند صدم بار تا ۱-۲ بار کار میکنند و انواع صنعتی تا دهها بار. بدنه برخی شیرهای گاز تحمل تست فشار بسیار بالا (تا صد بار) را دارد. | عموماً برای فشارهای معمول شبکه آب طراحی میشوند (مثلاً ۱ تا ۱۰ بار). برای کاربردهای خاص (مثلاً هیدرولیک آب با فشار بالا) مدلهای تقویتشده در دسترس است ولی در کل فشارهای بسیار بالا (بالاتر از ۲۰-۳۰ بار) کمتر توسط شیر برقی آب کنترل میشود. |
| محدوده دمای کاری | گستردهتر است؛ بسیاری از شیرهای گاز توانایی کار در دمای محیطی و سیال بالا را دارند (مثلاً روی مشعل یا دیگ بخار نصب میشوند). بعضی آببندها و بوبینها تحمل گرمای زیاد (چند صد درجه) را دارند. همچنین در دماهای زیر صفر نیز با طراحی ویژه (ضد یخزدگی) قابل استفادهاند. | معمولاً در دمای نرمال محیط و سیال به خوبی کار میکنند (مثلاً ۵- تا ۸۰°C). برای آب داغ (تا ۱۲۰°C) نیاز به مدلهای خاص است. بوبین شیر آب به خنککاری توسط سیال متکی است و در محیطهای خیلی گرم ممکن است داغ شود، بنابراین محدودیت بیشتری نسبت به شیر گاز دارد. |
| استانداردها و ایمنی | مستقیماً با ایمنی گاز در ارتباط است؛ غالباً نرمال بسته (NC) جهت ایمنی طراحی میشود. دارای استانداردهای سختگیرانه (مانند UL, ATEX, EN 161) برای استفاده در خطوط گاز شهری و صنعتی. بسیاری از مدلها ضد انفجار بوده و در صورت قطع برق یا آلارم نشت گاز، فوراً جریان را قطع میکنند. طول عمر و قابلیت اطمینان بالا دارد. | بیشتر بر کارایی و دوام متمرکز است تا ایمنی انفجاری. معمولاً استانداردهای بهداشتی یا کیفیت آب برای آنها مطرح است (مثلاً تأییدیه آب آشامیدنی)، اما نیاز به ضد انفجار بودن یا گواهی ایمنی ویژه ندارند. در بسیاری از مدلها حالت پیشفرض میتواند NC یا NO باشد بسته به کاربرد. خرابی شیر آب معمولاً فقط به نشت یا عدم قطع آب میانجامد که خطر جانی فوری ندارد. |
| کاربردهای نمونه | صنایع نفت و گاز، پتروشیمی، پالایشگاهها، خطوط گاز شهری، مشعلها و بویلرها، سیستمهای قطعکن اضطراری گاز (مثلاً شیرهای حساس به زلزله)، تجهیزات پزشکی (برای گازهای اکسیژن و بیهوشی)، صنایع غذایی (کنترل گاز CO₂ یا N₂) | تأسیسات آبرسانی و فاضلاب، سیستمهای آبیاری کشاورزی و فضای سبز، تأسیسات حرارتی و برودتی، ماشینآلات صنعتی، صنایع غذایی و دارویی، آزمایشگاهها و بیمارستانها (برای آب مقطر و سیالات استریل) |
توضیح: همانطور که جدول بالا نشان میدهد، شیر برقی گاز معمولاً با الزامات فنی و ایمنی بالاتری طراحی میشود. در مقابل، طراحی شیر برقی آب بیشتر بر سادگی، مقاومت در برابر خوردگی و سرعت عملکرد متمرکز است. در ادامهی مقاله، هریک از این تفاوتها را در قالب کاربردهای صنعتی و نکات عملی بیشتر بررسی میکنیم.
کاربردهای صنعتی و موارد استفاده
یکی از دلایل تفکیک شیر برقی گاز و آب، تفاوت در زمینههای کاربرد صنعتی آنها است. در این بخش، موارد کاربرد هر کدام و ملاحظات خاصشان را مرور میکنیم:
کاربردهای شیر برقی گاز:
در صنایع مرتبط با سوختهای گازی و تأسیسات ایمنی، این تجهیز نقشی حیاتی دارد. به عنوان مثال در سیستمهای مشعل و بویلر صنعتی، معمولاً دو عدد شیر برقی گاز به صورت سری نصب میشود تا در صورت بروز اشکال، یکی به عنوان پشتیبان دیگری عمل کند (اصطلاحاً شیرهای دولایه ایمنی مطابق استاندارد EN 161). در خطوط انتقال گاز شهری و ایستگاههای تقلیل فشار، از شیرهای برقی برای قطع جریان در مواقع اضطراری یا کنترل دبی گاز استفاده میشود. همچنین در آشپزخانههای صنعتی و تجاری، یک شیر برقی گاز متصل به سیستم آشکارساز نشت گاز نصب میشود که هنگام رسیدن غلظت گاز به حد خطرناک (مثلاً ۵٪ حد انفجار)، به صورت خودکار گاز را قطع کند. در صنایع شیمیایی و پتروشیمی نیز جهت تزریق گازهای مختلف در فرآیند یا ایزوله کردن بخشهایی از واحد فرآیندی، از انواع سلونوئید ولوهای گاز استفاده میگردد. به طور خلاصه هر جا که ایمنی، سرعت عمل و قابلیت اعتماد در کنترل گاز مد نظر باشد، حضور این تجهیز ضروری است. لازم به ذکر است بهرهگیری از شیر برقی گاز استاندارد و نگهداری منظم آن (بازبینی آببندها، تست عملکرد دورهای) یک الزام ایمنی در بسیاری از صنایع به شمار میآید.

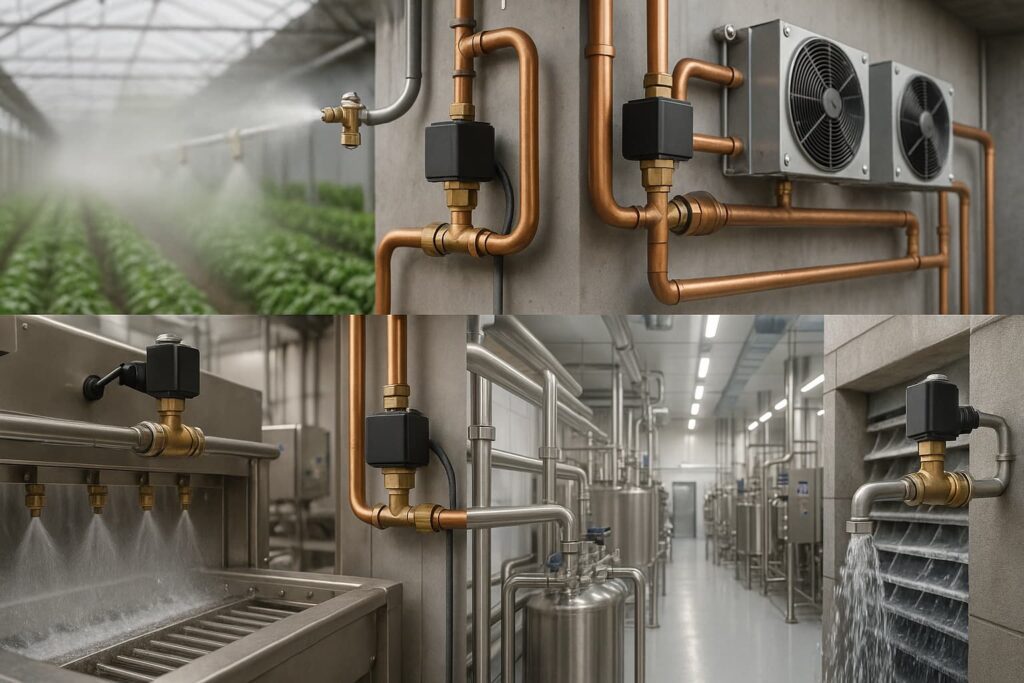

کاربردهای شیر برقی آب:
گسترهی استفاده از شیرهای برقی آب حتی از نوع گاز نیز وسیعتر است، چرا که تقریبا در تمامی سیستمهای انتقال یا مدیریت آب میتوان اتوماسیون را با این تجهیزات پیادهسازی کرد. سیستمهای آبیاری هوشمند یکی از مثالهای بارز هستند؛ جایی که با ترکیب تایمر یا کنترلر مرکزی، شیرهای برقی آب در ساعات معینی باز شده و آبیاری را انجام میدهند. در صنایع نیروگاهی و تاسیساتی از سلونوئید ولو برای کنترل آب تغذیهی بویلرها، خطوط بخار (در صورت استفاده از شیر برقی مقاوم به دما) و سیستمهای خنککن (Cooling Towers) استفاده میشود. در کارخانههای تولید مواد غذایی و دارویی، شیرهای برقی آب جهت کنترل جریان آب تمیز، آب مقطر و حتی سیالات بهداشتی دیگر (مانند شیر یا آبمیوه در برخی مراحل) به کار میروند که باید از جنس استیل ضدزنگ با آببندهای بهداشتی باشند. همچنین در تجهیزات شستشو و تمیزکاری صنعتی (مانند کارواشها، CIP) حضور شیر برقی آب برای قطع و وصل جریان الزامی است. یک حوزه دیگر، سیستمهای HVAC (گرمایش، تهویه و تهویه مطبوع) است که در آنها شیرهای برقی آب گرم/سرد برای کنترل دمای فضاها به کار گرفته میشوند (مانند کنترل کویلهای فنکوئلها). هر چند ایمنی انفجاری در شیرهای آب مطرح نیست، اما توجه به کیفیت آب (جهت جلوگیری از رسوب در شیر) و کنترل ضربه قوچ در طراحی و بهرهبرداری از این تجهیزات بسیار مهم است.
نکات ایمنی در انتخاب و استفاده
با توجه به تفاوتهای ذکر شده، رعایت نکات ایمنی و فنی زیر در انتخاب و بهرهبرداری از شیر برقی گاز و آب ضروری است:
- عدم جایگزینی بیمورد: به هیچ عنوان نباید یک شیر برقی طراحیشده برای آب را در مسیر گاز به کار برد. چنین عملی به شدت خطرناک بوده و میتواند منجر به نشت گاز و حوادث جدی شود. همانطور که اشاره شد، متریال و طراحی داخلی شیرهای گاز و آب متناسب با سیال مورد نظر انجام شده است و استفادهی نابجا موجب آسیب دیدن قطعات داخلی و از دست رفتن آببندی خواهد شد. عکس این قضیه (استفاده از شیر گاز برای آب) معمولاً مشکل ایمنی ایجاد نمیکند اما ممکن است از نظر اقتصادی به صرفه نباشد و عملکرد بهینهای نداشته باشد.
- استانداردها و تأییدیهها: هنگام خرید شیر برقی گاز حتماً باید وجود استانداردهای مربوطه بررسی شود. برای مثال استاندارد بینالمللی EN 161 مربوط به شیرهای قطعکن خودکار گاز در تجهیزات احتراقی است که وجود آن تضمینی بر مناسب بودن شیر برای کاربردهای مشعل و بویلر خواهد بود. همچنین استانداردهای ضد انفجار (مانند ATEX اروپا یا UL کلاس I منطقه 1 آمریکا) برای بوبین در محیطهای مستعد انفجار باید لحاظ شوند. برای شیرهای آب، اگر قرار است در مصارف شرب یا صنایع غذایی استفاده شوند، دقت شود که جنس بدنه فاقد سرب و گواهی بهداشتی داشته باشد تا باعث آلوده شدن آب نگردد.
- ملاحظات نصب: شیرهای برقی گاز معمولاً در حالت عمودی (بوبین رو به بالا) نصب میشوند مگر آنکه سازنده حالت دیگری را مجاز بداند. نصب صحیح و محکم شیر گاز بسیار مهم است تا لرزشهای خطوط لوله یا تکانهای ناگهانی، به اتصالات آن صدمه نزند. علاوه بر این، نصب فیلتر گاز در بالادست شیر برقی گاز توصیه میشود تا ذرات زنگزدگی یا ناخالصیهای خطوط گاز به نشیمنگاه شیر صدمه نزنند. در مورد شیر برقی آب نیز صافی آب قبل از شیر میتواند عمر دیافراگم را افزایش دهد. پس از نصب، حتماً تست نشتی در سیستم گاز انجام شود و اطمینان حاصل گردد که هیچ نشتی در اتصالات و بدنه شیر وجود ندارد.
- نگهداری و بازبینی: هر دو نوع شیر (بهویژه شیر گاز) نیازمند برنامهی بازبینی دورهای هستند. برای شیر برقی گاز، توصیه میشود حداقل سالی یکبار عملکرد شیر تست شود (با قطع و وصل فرمان) و در صورت مشاهده هرگونه نشتی یا عملکرد ناقص، شیر تعمیر یا تعویض گردد. همچنین بوبین شیر از نظر سلامت عایقی و اتصالات برقی بررسی شود. در محیطهای مستعد انفجار، بازرسی دورهای تاییدیه ضد انفجار بوبین نیز الزامی است. شیرهای برقی آب هم بسته به کیفیت آب باید هر چند وقت یکبار باز شده و رسوبزدایی شوند، خصوصاً اگر مشاهده شود که شیر بهطور کامل بسته نشده و چکه میکند. تعویض دیافراگم و اورینگها پس از چند سال کار میتواند از نشت آب و خرابی ناگهانی جلوگیری کند.
- سایر نکات ایمنی: در کاربردهای بسیار حساس (مثلاً قطع گاز شهری در زلزله یا ایمنی کورهها)، استفاده از دو شیر برقی به صورت سری یا شیرهای دولول ایمنی توصیه میشود تا در صورت عمل نکردن یکی، دومی ایفای نقش کند. برای خطوط آب نیز اگر احتمال وارد شدن شوک فشاری شدید وجود دارد، میتوان از شیر برقی با مدار ضربهگیر یا نصب ضربهگیرهای هیدرولیکی در خط استفاده کرد تا از صدمات احتمالی به شیر و لولهها جلوگیری شود.
نتیجهگیری
شیرهای برقی گاز و آب اگرچه از لحاظ عملکرد پایه (بهعنوان یک شیر کنترلشونده با برق) مشابهاند، اما از نظر ساختار داخلی، جنس مواد، استانداردهای ایمنی و زمینههای کاربرد تفاوتهای چشمگیری دارند. شیر برقی گاز به عنوان نگهبان ایمنی در سیستمهای گازرسانی عمل میکند و با طراحی مقاومتر و ویژگیهای خاص (مانند ضدانفجار بودن و نرمالبسته) جلوی حوادث خطرناک را میگیرد. در مقابل، شیر برقی آب ابزار قابل اعتمادی برای اتوماسیون جریانهای مایع است که با سرعت و دقت، کنترل آب را در کاربردهای مختلف امکانپذیر میسازد. انتخاب صحیح بین این دو نوع شیر برقی بر اساس نوع سیال، شرایط عملیاتی و نیازهای ایمنی هر پروژه بسیار حائز اهمیت است. مهندسان و متخصصان تأسیسات باید ضمن شناخت این تفاوتها، همواره تجهیزاتی را برگزینند که استانداردهای لازم را داشته و برای آن کاربرد خاص طراحی شده باشد. تنها در این صورت میتوان از عملکرد مطمئن، عمر مفید بالا و بهرهوری مناسب سیستمهای کنترلی بهرهمند شد. امیدواریم این مطلب به درک بهتر مفهوم شیر برقی گاز و تفاوتهای آن با شیر برقی آب کمک کرده و در طراحی و بهرهبرداری ایمنتر پروژههای صنعتی مؤثر واقع شود.
