روش صحیح نصب فلومترها

اندازه‌گیری دقیق جریان سیال در صنایع وابسته به نحوه نصب صحیح فلومتر (Flowmeter) است. حتی بهترین و گران‌ترین فلومترها در صورت نصب نادرست نمی‌توانند اندازه‌گیری قابل اعتمادی ارائه دهند. نصب صحیح شامل رعایت اصول فنی مانند فراهم کردن طول کافی لوله مستقیم در بالادست (Upstream) و پایین‌دست (Downstream) فلومتر، اجتناب از لرزش‌های مضر، تراز کردن مناسب دستگاه و انتخاب جهت نصب بهینه (افقی یا عمودی) است. در این مقاله آموزشی و فنی، که به زبانی ساده برای تکنسین‌ها و مهندسان ابزار دقیق و کنترل نوشته شده است، به انواع رایج فلومترها و دستورالعمل‌های دقیق نصب هر یک می‌پردازیم. با پیروی از این راهنما، می‌توانید اطمینان حاصل کنید که فلومتر شما با حداکثر دقت عمل می‌کند و عمر مفید بالایی خواهد داشت. همچنین در پایان، خلاصه نکات مهم و یک جدول مقایسه الزامات نصب انواع فلومتر ارائه شده است تا مرجع سریعی برای مرور دستورالعمل‌ها باشد.

اصول کلی در نصب فلومترها

پیش از بررسی جزئیات هر نوع فلومتر، درک چند اصل کلی نصب مفید است. این اصول برای اغلب فلومترها صدق می‌کنند و رعایت آن‌ها پایه یک اندازه‌گیری دقیق را فراهم می‌کند:

• طول مستقیم لوله در بالادست و پایین‌دست: بیشتر فلومترها نیاز دارند که در بخشی از لوله نصب شوند که جریان سیال آرام و پروفیل سرعت توسعه‌یافته‌ای داشته باشد. برای دستیابی به این شرایط، وجود مقطعی از لوله‌ی مستقیم (بدون زانو، شیر، انشعاب و …) در ورودی و خروجی فلومتر ضروری است. به طور کلی، حداقل حدود ۵ برابر قطر لوله در بالادست (ورودی) و ۲ برابر قطر در پایین‌دست (خروجی) فلومتر باید لوله مستقیم و بدون موانع باشد. این مقادیر می‌تواند بسته به نوع فلومتر و میزان اغتشاشات جریان بیشتر هم در نظر گرفته شود (در ادامه برای هر نوع به طور دقیق‌تر بیان می‌شود). وجود این طول مستقیم باعث بازگشت جریان به حالت پایدار و پروفیل سرعت متقارن می‌شود و دقت فلومتر را به حداکثر می‌رساند. در صورتی که فضای لوله‌کشی محدود باشد و نتوان این فواصل را تأمین کرد، می‌توان از صاف‌کننده‌های جریان (Flow Conditioner) یا المان‌های کاهش‌دهنده اغتشاش استفاده کرد تا طول لازم کاهش یابد.
• پر بودن لوله از سیال: تقریباً تمامی فلومترها برای عملکرد صحیح نیاز دارند که مقطع لوله در محل نصب کاملاً از سیال پر باشد. وجود حباب هوا در سیال‌های مایع یا دو فازی شدن جریان می‌تواند اندازه‌گیری را دچار خطا کند. بنابراین از نصب فلومتر در نقاطی از لوله که احتمال تجمع هوا یا گاز در آن‌ها وجود دارد (مثل بالاترین نقطه مسیر لوله) خودداری کنید. برای لوله‌های افقی، بهتر است فلومتر در پایین‌ترین نقطه مسیر (قسمت کف لوله) نصب شود تا هر گونه حباب هوا به نقاط بالاتر برود و از مقطع اندازه‌گیری دور شود. شکل زیر تفاوت نصب در نقطه پایین و بالای لوله افقی را نشان می‌دهد که حالت (A) صحیح و حالت (B) نادرست است:
• جهت جریان در خطوط عمودی: در صورتی که فلومتر روی یک لوله عمودی نصب می‌شود، جهت جریان رو به بالا (صعودی) ترجیح دارد. جریان رو به بالا کمک می‌کند که سیال دائماً فلومتر را پر نگه دارد و حباب‌های احتمالی به سمت بالا دور شوند. نصب فلومتر روی جریان رو به پایین (نزولی) می‌تواند باعث ایجاد ناحیه‌های خالی (پدیده آبشار داخل لوله) یا تجمع حباب در حسگر شود و معمولاً توصیه نمی‌شود. شکل زیر مقایسه‌ای از نصب در لوله عمودی با جریان صعودی (چپ) و نزولی (راست) را نشان می‌دهد:
• تراز بودن و هم‌محوری: هنگام نصب، فلومتر باید تراز و هم‌محور با لوله باشد. عدم هم‌خطی فلنج‌ها یا کج بودن دستگاه می‌تواند باعث نشت، ایجاد تنش مکانیکی در بدنه فلومتر و نیز برهم زدن الگوی جریان داخل آن شود. از وارد کردن زور برای جاانداختن فلومتر بین فلنج‌های ناتراز اجتناب کنید؛ در عوض ابتدا لوله‌کشی را تصحیح و تراز نمایید. همچنین جهت فلومتر را مطابق فلش جهت جریان روی بدنه آن نصب کنید (اغلب روی فلومترها پیکانی حک شده که باید هم‌جهت با جریان باشد). برای برخی فلومترها (مانند الکترومغناطیسی که دارای الکترود هستند)، علاوه بر جهت جریان، زاویه چرخشی دستگاه نیز مهم است که در بخش مربوطه شرح داده شده است. به طور خلاصه، رعایت تراز افقی/عمودی و هم‌محوری تضمین می‌کند که جریان به صورت متقارن و بدون انحراف وارد حسگر فلومتر شود.
• کنترل لرزش و ارتعاش: لرزش مکانیکی شدید در لوله یا محل نصب می‌تواند به هر فلومتری آسیب بزند یا دقت آن را تحت تأثیر قرار دهد. لرزش‌ها ممکن است سیگنال اندازه‌گیری را ناپایدار کنند (مثلاً در فلومترهای ارتعاشی یا ورتکس سیگنال اشتباه تولید شود). لذا باید از نصب فلومتر در مکان‌هایی که لوله به شدت می‌لرزد (نزدیک پمپ‌های بزرگ، کمپرسورها، یا ماشین‌آلات سنگین) پرهیز کرد. در صورت اجتناب‌ناپذیر بودن لرزش، مهار کردن لوله به سازه محکم، استفاده از ضربه‌گیرهای ارتعاش یا اتصالات انعطاف‌پذیر (مانند لرزه‌گیر و شلنگ‌های انعطاف‌دار) در ورودی/خروجی فلومتر می‌تواند لرزش منتقل‌شده به دستگاه را کاهش دهد. همچنین پیچ‌ها و اتصالات فلومتر را به طور منظم بازبینی کنید چون لرزش ممکن است به مرور باعث شل شدن آن‌ها شود.
• دما و شرایط محیطی: محل نصب فلومتر را جایی انتخاب کنید که از دماهای محیطی بسیار بالا یا پایین و تابش مستقیم خورشید دور باشد (در فضای باز در صورت امکان یک سایه‌بان نصب کنید). دمای محیط خارج از محدوده توصیه‌شده سازنده می‌تواند به بخش‌های الکترونیکی آسیب بزند یا باعث خطا شود. همچنین از قرار دادن ترانسمیترهای فلومتر در معرض آب‌وهوای نامساعد بدون حفاظت خودداری کنید. درجه حفاظت (IP) دستگاه را در نظر بگیرید و در صورت نیاز از محفظه‌های حفاظتی استفاده کنید.
• اجتناب از تداخلات الکتریکی و مغناطیسی: دستگاه‌های ابزار دقیق خصوصاً انواع الکترونیکی (فلومترهای الکترومغناطیسی، اولتراسونیک، جرمی کوریولیس و …)، نسبت به نویز الکتریکی حساس هستند. از خواباندن کابل‌های سیگنال فلومتر در کنار کابل‌های برق قدرت (مانند کابل‌های تغذیه موتورهای بزرگ یا اینورترها) خودداری کنید و در صورت لزوم از کابل شیلددار استفاده نمایید. همچنین فلومتر را تا حد امکان دور از تجهیزات با میدان مغناطیسی قوی (مانند ترانسفورماتورها یا موتورهای بزرگ) نصب کنید تا میدان آن‌ها در اندازه‌گیری اختلال ایجاد نکند.
• موقعیت شیرها و پمپ‌ها: یک قاعده تجربی مفید این است که همواره شیر کنترل یا شیر تنظیم جریان در پایین‌دست فلومتر نصب شود، نه در بالادست آن. وجود شیر نیمه‌باز یا کنترل‌کننده جریان قبل از فلومتر می‌تواند تلاطم و ورتکس‌های شدید ایجاد کرده و اندازه‌گیری را نادقیق کند. بنابراین چنانچه امکان‌پذیر باشد، شیرهای کنترل جریان، ولوها و دیگر ادوات تنظیم دبی پس از فلومتر تعبیه شوند (با فاصله‌ای حداقل ~5 برابر قطر لوله) تا جریان در محل سنجش آرام باشد. در مورد پمپ‌ها نیز فلومتر را در خروجی پمپ نصب کنید نه در ورودی آن. نصب فلومتر در مکش پمپ می‌تواند به دلیل فشار منفی و احتمال کاویتاسیون یا ورود هوا، عملکرد دستگاه را مختل کند. در مقابل، در خط خروجی پمپ (با فاصله مناسب بعد از پمپ)، جریان پایدارتر و پرفشار است و فلومتر نتایج بهتری خواهد داد.

با در نظر داشتن این اصول کلی، در ادامه به سراغ انواع مشخص فلومترها می‌رویم و جزئیات تخصصی نصب هر یک را بررسی می‌کنیم.

فلومتر الکترومغناطیسی (Magnetic Flowmeter)

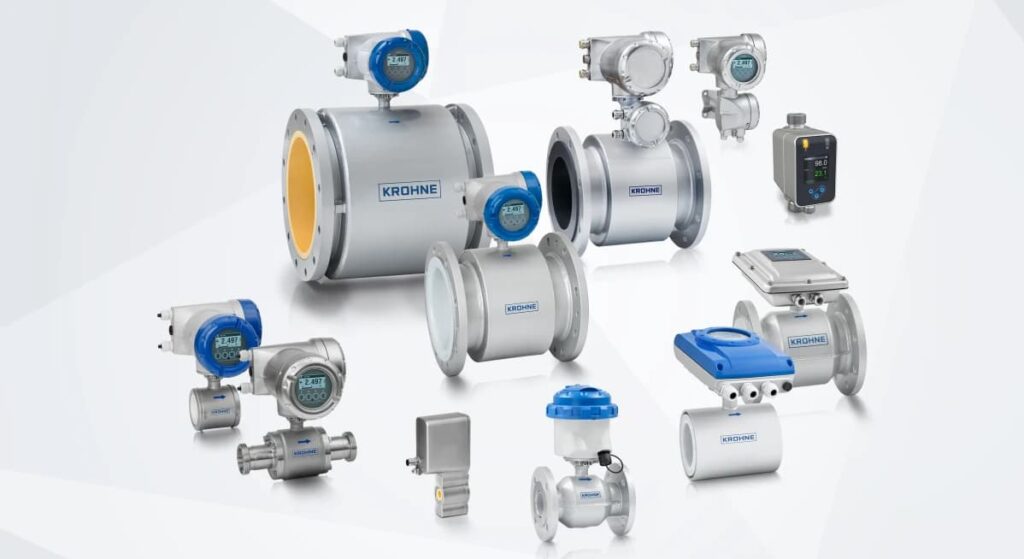

فلومتر الکترومغناطیسی که به اختصار فلومتر مغناطیسی نیز نامیده می‌شود، بر اساس قانون فارادی کار می‌کند و سرعت جریان یک سیال رسانا را از طریق القای ولتاژ الکتریکی اندازه می‌گیرد. این نوع فلومترها هیچ قطعه متحرکی ندارند و برای سیالات مایع رسانا (مانند آب، دوغاب‌ها, اسیدها و محلول‌های یونی) بسیار مناسب هستند. برای دستیابی به بهترین عملکرد یک فلومتر الکترومغناطیسی، نکات نصب زیر را رعایت کنید:

• طول‌های مستقیم ورودی/خروجی: فلومترهای الکترومغناطیسی نسبت به برخی تکنولوژی‌های دیگر تا حدی نسبت به اغتشاش جریان بخشنده هستند، اما با این حال تولیدکنندگان معمولاً نصب آن‌ها را همراه با حداقل 5 برابر قطر لوله در بالادست و 2 برابر قطر در پایین‌دست توصیه می‌کنند. این فواصل صنعت به عنوان استانداردی معمول پذیرفته شده‌اند و تضمین می‌کنند که پروفیل جریان در بخش اندازه‌گیری تا حد امکان متقارن باشد. شکل‌گیری گردابه یا جریان چرخشی شدید قبل از فلومتر (مثلاً به علت وجود زانویی نزدیک) می‌تواند سیگنال ولتاژ القایی را کمی منحرف کرده و ایجاد خطای بایاس در دقت کند. با داشتن 5‌D لوله مستقیم، جریان دوباره منظم شده و این تاثیر حداقلی می‌شود. البته بسیاری از فلومترهای جدید پیشرفته، در صورت عدم وجود این طول‌های مستقیم هم قادر به اندازه‌گیری تکرارپذیر هستند اما ممکن است دقت مشخصات نامی کمی کاهش یابد. بنابراین برای دقت بهینه، این الزامات حداقلی را رعایت کنید.
• مکان و جهت نصب: در نصب افقی فلومتر مغناطیسی، ضروری است که محور الکترودهای سنسور در راستای افق قرار گیرد. به عبارت دیگر، الکترودهای تعبیه‌شده در دیواره داخلی سنسور باید یکی در سمت چپ و یکی در سمت راست لوله باشند، نه یکی در بالا و یکی در پایین. این کار دو دلیل دارد: اول اینکه در این صورت حباب‌های هوا (در سیال مایع) بر روی الکترود بالایی جمع نمی‌شوند و دوم ذرات سنگین یا رسوب روی الکترود پایینی ته‌نشین نخواهند شد. سازندگان معمولاً می‌گویند حداکثر تا ۱۰ درجه انحراف از حالت افقی برای محور الکترود قابل قبول است، پس هنگام نصب با تراز کردن فلومتر این موضوع را کنترل کنید. شکل ظاهری فلومتر (کابل‌ها یا ترانسمیتر متصل) ممکن است وسوسه‌کننده باشد که آن را ۹۰ درجه بچرخانید، اما همیشه به نشانگرهای روی بدنه برای وضعیت صحیح توجه کنید.
• جلوگیری از حفره هوا و لوله نیمه‌پر: همانطور که در بخش اصول کلی اشاره شد، لوله باید همیشه پر از مایع باشد. هرگز فلومتر مغناطیسی را در نقطه بالایی یک مسیر لوله‌کشی که احتمال تشکیل کیسه هوا وجود دارد نصب نکنید. برای لوله‌های افقی، محل نصب ایدئال جایی است که لوله یک شیب رو به بالا دارد یا در پایین‌ترین ارتفاع مسیر قرار دارد تا لوله در آن بخش همیشه پر باقی بماند. همچنین از نصب در مسیر عمودی رو به پایین خودداری کنید، زیرا اگر جریان کاهش یابد ممکن است سیال از سنسور پایین بیفتد و حسگر خشک بماند. بهترین حالت نصب در خطوط عمودی، جریان رو به بالا است تا فلومتر همیشه پر باشد. شکل 1 و 2 در بخش قبل نمونه‌های صحیح و غلط را برای حالت افقی و عمودی نشان داده‌اند.
• ارتباط با سایر تجهیزات: به دلیل ماهیت عملکرد الکترومغناطیسی، این فلومتر نباید در نزدیکی میدان‌های مغناطیسی قوی قرار گیرد. مثلاً از نصب سنسور درست کنار یک موتور بزرگ یا ترانسفورماتور اجتناب کنید، چرا که میدان خارجی می‌تواند در سیم‌پیچ و الکترودها نویز القا کند. همچنین اگر لوله‌ای که فلومتر روی آن نصب است غیرفلزی یا عایق باشد (مثلاً لوله PVC، یا دارای پوشش داخلی عایق)، حتماً دستورالعمل اتصال زمین (ارت) کردن فلومتر را اجرا کنید. بسیاری از فلومترهای مغناطیسی در چنین شرایطی نیاز به نصب حلقه‌های زمین فلزی در دو طرف حسگر دارند تا مدار مغناطیسی و مسیر جریان مرجع برای سیال کامل شود. عدم ارت صحیح می‌تواند موجب نوسان شدید در خروجی فلومتر شود. خوشبختانه تولیدکنندگان جزئیات ارتینگ را در دفترچه ارائه می‌دهند؛ به عنوان مثال در صورتی که لوله پلاستیکی است، یک سیم زمین باید به ترمینال مخصوص فلومتر متصل و به زمین کارخانه وصل شود.
• جایابی نسبت به شیرها و پمپ: ترجیح داده می‌شود هیچ تجهیز کنترلی یا شیر بلافاصله قبل از فلومتر مغناطیسی قرار نداشته باشد. دریچه‌ها را حداقل با چند قطر لوله فاصله پس از سنسور قرار دهید. همین‌طور از نصب فلومتر دقیقاً در مکش پمپ خودداری کنید؛ در عوض بهترین محل خروجی پمپ است. دلیل این توصیه آن است که در مکش پمپ احتمال وجود حفره‌های بخار (کاویتاسیون) یا ورود هوا بیشتر بوده و همچنین جریان آشفته‌تری شکل می‌گیرد که می‌تواند روی فلومتر اثر منفی بگذارد. در حالی که در خروجی پمپ، سیال پرفشارتر و یکنواخت‌تر است. علاوه بر این، اگر در خط لوله تزریق مواد شیمیایی صورت می‌گیرد (مثلاً تزریق کلر، پلیمر یا مواد اصلاح‌کننده pH)، نقطه تزریق باید پایین‌دست فلومتر مغناطیسی باشد تا سیال مخلوط نشده وارد فلومتر نشود؛ در غیر این صورت عدم یکنواختی رسانایی سیال در محل سنسور می‌تواند خطا ایجاد کند.

در مجموع، فلومترهای الکترومغناطیسی به دلیل نداشتن قطعات متحرک، نصب و بهره‌برداری نسبتاً آسانی دارند. رعایت نکات فوق (طول مستقیم ۵D/۲D، پر بودن لوله، ارت مناسب، الکترود افقی و عدم وجود تداخل) تضمین می‌کند که دقت اندازه‌گیری این ابزار در سطح استاندارد باقی بماند و سال‌ها عملکرد پایداری ارائه دهد.

فلومتر ورتکس (Vortex Flowmeter)

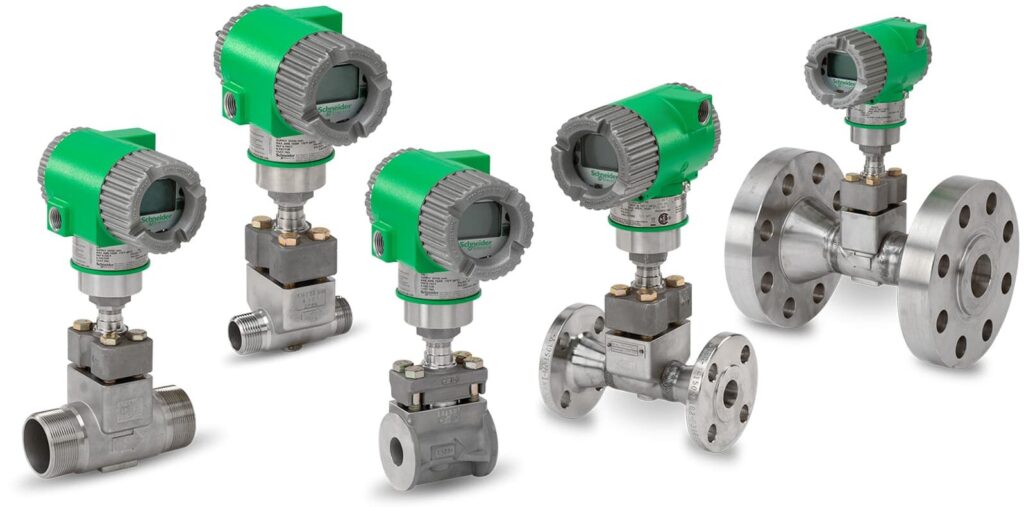

فلومتر ورتکس بر اساس اصل تشکیل گردابه‌های کارمن در پشت یک جسم بلوف (مانع) در جریان سیال عمل می‌کند. سنسور این دستگاه تعداد گردابه‌های جداشده را اندازه‌گیری کرده و از روی آن سرعت و دبی جریان را محاسبه می‌کند. فلومترهای ورتکس به دلیل نداشتن قطعه متحرک و قابلیت استفاده برای گاز، مایع و بخار، در صنعت محبوب هستند. برای نصب صحیح یک فلومتر ورتکس که بیشترین دقت را حاصل کند، به موارد زیر توجه کنید:

• طول لوله‌های مستقیم: فلومتر ورتکس نسبت به پروفیل جریان ورودی بسیار حساس است و برای توسعه کامل گردابه‌ها نیاز به جریان آرام دارد. توصیه معمول سازندگان عبارت است از حداقل ۱۰ برابر قطر لوله در بالادست و ۵ برابر قطر در پایین‌دست دستگاه. این مقادیر حداقلی هستند؛ در صورتی که در بالادست فلومتر اغتشاش زیادی باشد (مثلاً دو زانویی پشت سر هم در دو صفحه مختلف، یا یک شیر کنترل), ممکن است حتی به ۲۰ تا ۳۰ برابر قطر در ورودی نیاز باشد. استانداردهای بین‌المللی نظیر ISO 5167 و ANSI/ASME برای برخی شرایط حتی مقدار ۳۵D در بالادست را جهت اطمینان از پروفیل کاملاً پایدار ذکر کرده‌اند. هرچه این فاصله بیشتر باشد، اندازه‌گیری دقیق‌تر و مطابق کالیبراسیون کارخانه خواهد بود. شکل جریان پس از موانع مختلف متفاوت است؛ مثلاً یک زانویی 90° ساده ممکن است با ۱۰D فاصله اثرش کم شود اما دو زانویی غیرهم‌صفا ممکن است ۲۰D یا بیشتر نیاز داشته باشد. اگر محدودیت فضا دارید، حداقل سعی کنید ۱۰D مستقیم (و در صورت امکان یک مسیر صاف‌کننده جریان مثل لانه زنبوری) قبل از سنسور ورتکس فراهم کنید. در خروجی نیز ۵D کافیست تا گردابه‌ها دوباره به جریان عادی برگردند.
• حساسیت به لرزش: سنسورهای فلومتر ورتکس معمولاً یک کریستال پیزوالکتریک یا سنسور خازنی برای تشخیص ارتعاشات گردابه دارند. این سنسورها می‌توانند از ارتعاشات خارجی لوله نیز تأثیر بگیرند. لرزش مکانیکی اگر در فرکانس نزدیک به فرکانس گردابه‌ها باشد, ممکن است به اشتباه به عنوان گردابه شمرده شود یا نویز ایجاد کند. بنابراین باید سیستم لوله‌کشی در محل نصب ثابت و محکم باشد. اگر خط لوله می‌لرزد (مثلاً نزدیک پمپ یا کمپرسور), با مهار کردن لوله روی تکیه‌گاه و استفاده از دمپرهای لرزش می‌توانید اثر آن را کم کنید. برخی سازندگان در ترانسمیتر ورتکس فیلترهای فرکانسی تعبیه کرده‌اند تا نویز 50Hz یا فرکانس‌های مکانیکی را حذف کند, اما تکیه بر آن‌ها کافی نیست.
• جهت و وضعیت نصب: فلومتر ورتکس را می‌توان هم روی خطوط افقی و هم عمودی نصب کرد, به شرط آنکه لوله پر از سیال باشد. در خطوط افقی برای سیالات مایع, مانند دیگر فلومترها, نقطه پایین لوله مکان بهتری است تا سنسور خشک نماند و حباب به سنسور نرسد. برای گازها و بخارها, نصب افقی مشکلی ندارد (گاز همیشه کل مقطع را پر می‌کند), فقط باید دقت کرد که در کاربرد بخار دوفاز (بخار مرطوب), مایع کندانس در پایین لوله جمع نشود زیرا می‌تواند گردابه‌های اضافی ایجاد کند. در خطوط عمودی, چنانچه سیال مایع یا دو فاز است جریان باید رو به بالا باشد تا فاز دوم را با خود حمل کند و مانع تجمع در سنسور شود; برای گاز خشک جهت بالا یا پایین تفاوتی ندارد. مورد دیگر در نصب وضعیت ترانسمیتر است: برخی سازندگان توصیه می‌کنند ترانسمیتر (بخش الکترونیکی) را ترجیحاً در بالای لوله قرار ندهید تا از آسیب احتمالی توسط کندانس یا حرارت زیاد لوله (مثلاً در بخار داغ) محفوظ باشد. بهترین حالت این است که ترانسمیتر در کنار لوله (ساعت ۳ یا ۹) قرار گیرد. همچنین اگر سیال بسیار سرد است (زیر صفر), قرار دادن ترانسمیتر در پایین لوله می‌تواند باعث تجمع مایع سرد در آن شود که توصیه نمی‌شود.
• اجتناب از ضربه و تغییرات ناگهانی جریان: هنگام راه‌اندازی خطوطی که فلومتر ورتکس در آن نصب شده, از باز و بسته کردن ناگهانی شیرها بپرهیزید. تغییرات خیلی سریع دبی یا پدیده چکش آبی در خطوط بخار می‌تواند به سنسور ظریف ورتکس آسیب فیزیکی بزند. به ویژه در اندازه‌گیری بخار, ابتدا خط را گرم کرده و به‌آهستگی شیر بخار را باز کنید تا شوک حرارتی و مکانیکی به فلومتر وارد نشود.
• فشار و کاویتاسیون: اگر در خروجی فلومتر ورتکس فشار سیال خیلی افت کند (مثلاً شیر کنترل بلافاصله بعد از آن باشد), امکان دارد در مایعات کاویتاسیون رخ دهد یا در بخار و گاز سرعت بیش از حد شود که گردابه‌های نامنظم ایجاد کند. لذا توصیه می‌شود حداقل کمی فشار پشتی (Back Pressure) در پایین‌دست فلومتر حفظ شود. یک راه, نصب شیر کنترل با فاصله مناسب پس از دستگاه است تا ضمن تنظیم دبی, فشار موضع سنسور را بالا نگه دارد.

با رعایت این نکات, فلومتر ورتکس عملکرد دقیقی خواهد داشت. مزیت آن عدم وجود قطعات متحرک است, بنابراین نگهداری کمی نیاز دارد. کافیست از شرایط نصب مناسب اطمینان حاصل کنید تا سیگنال فرکانس گردابه‌ها بدون اختلال و نویز ثبت شود.

فلومتر توربینی (Turbine Flowmeter)

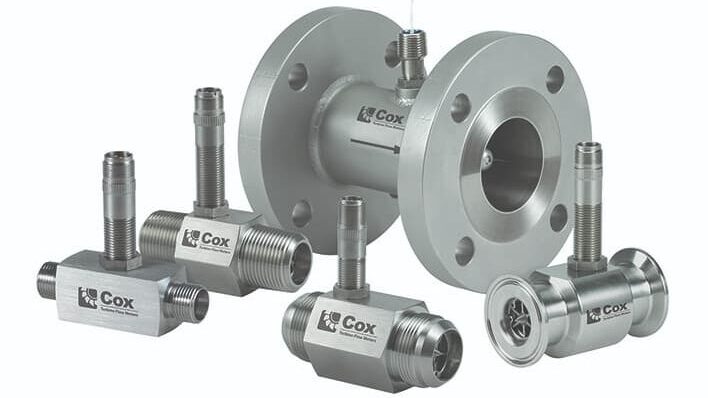

فلومتر توربینی جریان سیال را به وسیله یک توربین یا پروانه چرخان اندازه‌گیری می‌کند. وقتی سیال از پره‌های توربین عبور می‌کند, توربین با سرعتی متناسب با سرعت سیال می‌چرخد و حسگر مغناطیسی یا نوری تعداد دورهای آن را ثبت می‌کند. این تعداد دور به دبی جریان تبدیل می‌شود. فلومترهای توربینی به دلیل دقت بالا در سیالات تمیز و پاسخ سریع, در صنایع نفت و گاز, شیمیایی و … رایج‌اند. اما نصب آن‌ها دقت و مراقبت ویژه می‌خواهد تا جریان آشفته یا ضربه‌های سیال به پره‌ها آسیب نزند. مهم‌ترین نکات نصب عبارتند از:

• طول‌های مستقیم ورودی/خروجی: فلومتر توربینی برای ارائه دقت کالیبره‌شده خود نیاز به جریان کاملاً توسعه‌یافته و بدون پیچش در ورودی دارد, چرا که هر گونه پروفیل غیر یکنواخت می‌تواند سرعت موضعی روی پره‌ها را تغییر داده و خروجی را منحرف کند. به طور معمول حداقل ۱۰ تا ۱۵ برابر قطر لوله در بالادست و حدود ۵ برابر قطر در پایین‌دست برای نصب توربین توصیه می‌شود. بسیاری از تولیدکنندگان محدوده ۱۵ تا ۲۰D در ورودی را ذکر می‌کنند تا بالاترین دقت حاصل شود. وجود المان‌هایی نظیر صافی (Strainer) یا فیلتر در بالادست نیز مفید است – در واقع اغلب پیشنهاد می‌شود یک صافی توری چند سانتی‌متر قبل از توربین نصب شود تا آشغال‌ها و ذرات معلق از ورود به پروانه و آسیب به آن جلوگیری شود. لازم به ذکر است که خود این صافی یا صاف‌کننده جریان هم بخشی از طول مستقیم مورد نیاز را تأمین می‌کند و جریان را آرام‌تر می‌سازد. اگر دو زانویی پی‌در‌پی یا منابع آشفتگی شدید در ورودی هستند, گاهی حتی ۴۰ تا ۵۰ برابر قطر لوله مستقیم نیاز است, مگر اینکه از راست‌کننده جریان استفاده شود که در این صورت با مثلاً ۱۰D هم می‌توان کار کرد. در خروجی توربین ۵D کافی است تا جریان دوباره آرام شود و البته اغلب وجود اغتشاش در خروجی تاثیر چندانی بر اندازه‌گیری توربین ندارد.
• محل نصب و تمهیدات محافظتی: همیشه توربین را در مکانی نصب کنید که جریان نسبتاً پایدار و عاری از نوسانات ناگهانی باشد. از قرار دادن توربین دقیقاً بعد از یک شیر کنترل که مرتب باز و بسته می‌شود یا خروجی کمپرسور بدون گیرنده, بپرهیزید. همچنین در خطوط عمودی اگر توربین نصب می‌کنید, توجه کنید که برای مایعات جهت جریان ترجیحاً رو به بالا باشد تا توربین همیشه پر بماند و برای گازها جهت جریان تفاوتی ندارد (اما عمودی رو به بالا یا پایین هر کدام اثرات جزئی بر اصطکاک یاتاقان‌ها دارند). یک نکته مهم, حفظ فشار کافی در جریان مایع است: اگر توربین در یک خط مایع نصب است و افت فشار زیادی پس از آن وجود دارد, ممکن است در توربین یا بعد از آن کاویتاسیون رخ دهد که به پره‌ها آسیب می‌زند. بنابراین اطمینان حاصل کنید فشار خط پایین‌دست آنقدر هست که مایع نقاط جوش و کاویتاسیون نداشته باشد. در صورت نیاز یک شیر کنترل بعد از توربین بگذارید تا به عنوان back-pressure عمل کند.
• دوری از ارتعاش و نویز الکتریکی: هرچند توربین یک دستگاه مکانیکی است, اما اغلب دارای پیکاپ الکترومغناطیسی است که چرخش را حس می‌کند. بنابراین علاوه بر اجتناب از لرزش مکانیکی (که می‌تواند روی یاتاقان‌ها اثر بگذارد), از قرار دادن سنسور توربین کنار منابع نویز مغناطیسی شدید نیز خودداری کنید. مثلاً کابل‌های برق فشارقوی را از ترانسمیتر توربین دور نگه دارید تا پالس‌های سرعت بطور تمیز ثبت شوند. لرزش مکانیکی لوله هم می‌تواند باعث نوسان خوانش توربین شود یا در درازمدت به اتصالات آن آسیب بزند. توربین را روی خطوط محکم و با تکیه‌گاه کافی نصب کنید و اگر خط می‌لرزد حتماً مهارهای لازم را به‌کار برید.
• وضعیت نصب (افقی یا عمودی): بهترین حالت نصب اکثر فلومترهای توربینی به صورت افقی در لوله است. در این حالت روتور توربین در صفحه قائم می‌چرخد و نیروی گرانش به طور متقارن روی یاتاقان‌ها توزیع می‌شود که باعث کاهش سایش می‌شود. اگر توربین را عمودی نصب کنید (محور لوله عمودی), در مدل‌های کوچک مشکل خاصی ایجاد نمی‌شود اما در اندازه‌های بزرگ‌تر ممکن است وزن روتور کمی آن را به یک سمت فشار دهد. به طور کلی, در صورت نصب عمودی, تولیدکنندگان توصیه می‌کنند برای مایعات جریان رو به بالا باشد تا اطمینان از پر بودن کامل متر حاصل شود و برای گازها جریان رو به پایین بهتر است تا اگر ذره مایعی باشد به پایین بیفتد. با این وجود, افقی کردن توربین ترجیح بیشتری دارد مگر اینکه محدودیت جا داشته باشید. حتماً هنگام نصب افقی, لوله و فلومتر بدون شیب و کاملاً هم‌راستا باشند تا محور توربین گیر نکند.
• اتصالات و تکیه‌گاه: فلومتر توربینی اغلب به صورت فلنجی یا دنده‌ای به خط لوله متصل می‌شود. هنگام بستن فلنج‌ها دقت کنید که واشرها به خوبی در مرکز قرار گرفته باشند و هیچ برآمدگی واشر یا لبه لوله داخل مسیر جریان نباشد. پیچ‌های فلنج را به صورت چلیکی و یکنواخت سفت کنید تا تنش برابر اعمال شود. بیش از حد سفت کردن پیچ‌ها می‌تواند بدنه فلومتر یا اورینگ‌های آب‌بندی را تحت تنش قرار دهد. اگر اتصالات دنده‌ای است, از نوار تفلون به اندازه مناسب استفاده کنید و از خمیرهای سخت که ممکن است به داخل لوله بیایند استفاده نکنید. همچنین برای پشتیبانی مکانیکی, اگر فلومتر توربینی بزرگ و سنگین است یا بین دو خط لوله بلند نصب شده, حتماً در دو طرف آن ساپورت لوله قرار دهید تا وزن دستگاه باعث خم شدن لوله نشود. این امر از وارد شدن تنش مکانیکی به بدنه فلومتر جلوگیری می‌کند. در مدل‌هایی که اتصالات پلاستیکی دارند, هرگز وزن لوله را روی فلومتر نیندازید و دستگاه را روی دیواره یا سازه محکم کنید.
• راه‌اندازی و بهره‌برداری ایمن: همانند فلومتر ورتکس, برای جلوگیری از آسیب به توربین, شیرهای بالادست را به آرامی باز کنید تا سیال به تدریج شتاب بگیرد. ورود ناگهانی جریان شدید (مثلاً باز کردن سریع یک شیر بزرگ) می‌تواند به پره‌های توربین ضربه بزند یا آن‌ها را فراتر از محدوده طراحی بچرخاند و آسیب فیزیکی یا خطا ایجاد کند. به علاوه, از عبور سیالات حاوی ذرات درشت یا رسوبات بدون فیلتر کردن اجتناب کنید; ذرات درشت می‌توانند پره‌ها را گیر بیندازند یا بشکنند. توربین برای سیالات نسبتاً تمیز طراحی شده و حضور ذرات ساینده نیز باعث سایش سریع‌تر یاتاقان‌ها می‌شود. اگر سیال اندکی ذرات دارد, استفاده از یک فیلتر خط یا صافی مش‌بندی شده با مش متناسب, قبل از فلومتر الزامی است.

با رعایت موارد فوق, فلومتر توربینی شما می‌تواند با دقت بسیار خوب و پایداری بالا جریان را اندازه‌گیری کند. نقطه قوت توربین‌ها, تکرارپذیری عالی و زمان پاسخ سریع آن‌ها است, اما نقطه ضعفشان حساسیت به شرایط نصب و نگهداری (نظافت سیال, روانکاری یاتاقان‌ها و کالیبراسیون دوره‌ای) است. بنابراین نصب اصولی نخستین گام در بهره‌گیری موفق از این ابزار است.

فلومتر جرمی (Mass Flowmeter – Coriolis & Thermal)

فلومترهای جرمی مستقیماً جرم سیال عبوری را اندازه‌گیری می‌کنند و تحت تأثیر تغییرات چگالی یا دما مانند فلومترهای حجم‌سنج معمولی نیستند. رایج‌ترین نوع فلومتر جرمی در صنعت, فلومتر کوریولیس است که از انحراف ناشی از اثر کوریولیس در لوله‌های ارتعاشی برای اندازه‌گیری جرم بهره می‌برد. نوع متداول دیگر, فلومتر حرارتی (ترمال) است که معمولاً برای گازها به کار می‌رود و بر پایه اندازه‌گیری میزان انتقال حرارت از یک المنت گرم به جریان گاز, دبی جرمی را تعیین می‌کند. در ادامه ابتدا دستورالعمل نصب فلومتر کوریولیس و سپس نکاتی درباره نصب فلومتر حرارتی بیان می‌شود.

فلومتر جرمی کوریولیس

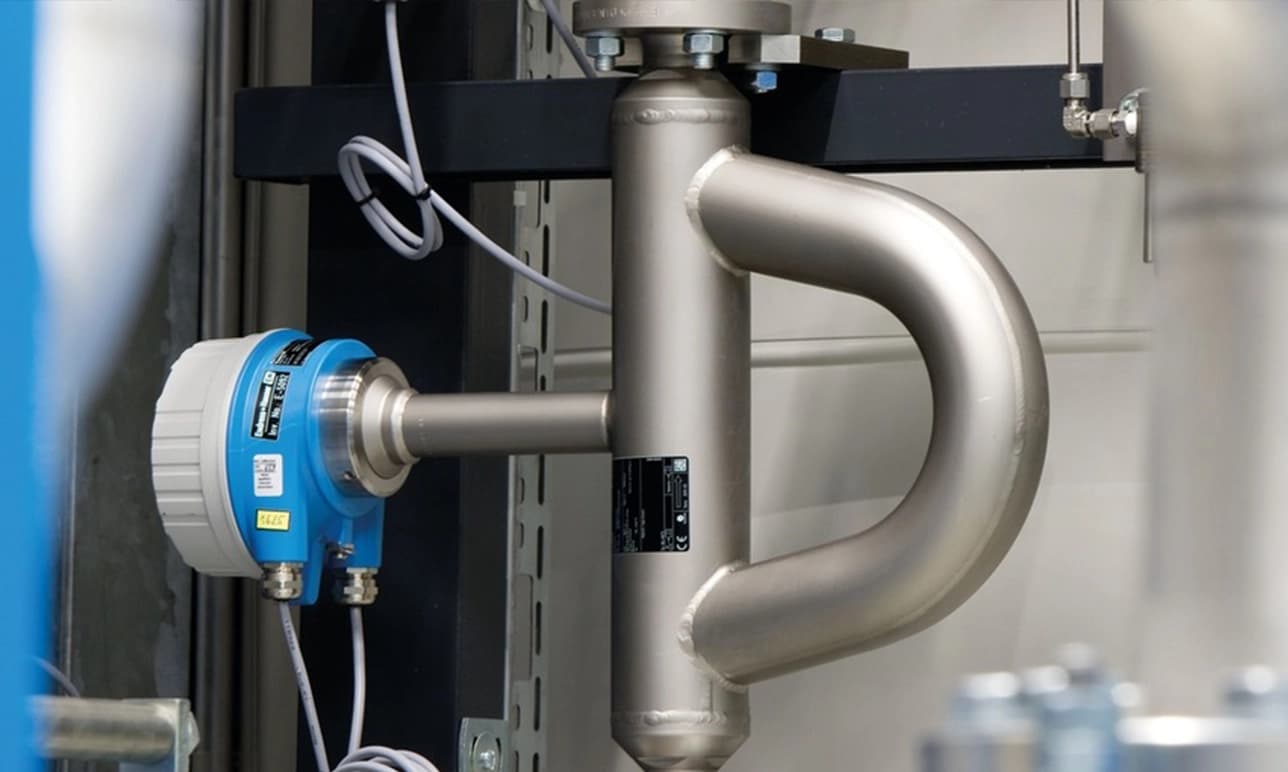

فلومتر کوریولیس دارای یک یا چند لوله خمیده است که سیال از آن عبور می‌کند و این لوله‌ها با فرکانس مشخصی ارتعاش داده می‌شوند. جریان جرمی عبوری باعث ایجاد تغییر فاز در ارتعاش (پیچش لوله) می‌شود که حسگرها آن را تشخیص می‌دهند. این تغییر فاز متناسب با دبی جرمی است. مزیت بزرگ کوریولیس این است که مستقل از پروفیل جریان و ویسکوزیته کار می‌کند و به طول مستقیم لوله قبل و بعد نیاز ندارد. با این حال, نصب صحیح برای عملکرد مطمئن و بلندمدت آن بسیار حائز اهمیت است:

• عدم نیاز به طول مستقیم: بر خلاف سایر فلومترها, هیچ الزام خاصی برای طول لوله مستقیم در ورودی یا خروجی فلومتر کوریولیس وجود ندارد. این دستگاه نسبت به جریان‌های چرخشی و نامتقارن غیرحساس است و حتی بلافاصله پس از زانویی یا شیر هم می‌تواند با دقت کار کند. البته برخی تولیدکنندگان ذکر می‌کنند که برای اطمینان, ۱ تا ۲ قطر لوله مستقیم در دو طرف دستگاه تعبیه شود تا جریان دارای نوسانات بسیار شدید نباشد, ولی این یک ضرورت سختگیرانه نیست. بنابراین اگر فضای لوله‌کشی محدودی دارید, کوریولیس انتخاب بسیار خوبی است زیرا می‌توانید آن را در جاهایی نصب کنید که سایر فلومترها دقت کافی نخواهند داشت.
• شرط همیشه پر بودن لوله: بسیار مهم است که لوله‌های سنسور کوریولیس همواره پر از سیال باشند. وجود حباب هوا یا بخار در داخل لوله‌های ارتعاشی می‌تواند سیگنال جرم را به شدت ناپایدار یا دارای خطا کند. بنابراین در سیالات مایع, مشابه توصیه‌های قبل, از نصب در نقاطی که ممکن است لوله نیمه‌پر شود اجتناب کنید و ترجیحاً دستگاه را در پایین‌ترین نقطه مسیر یا در یک خط عمودی رو به بالا قرار دهید. جریان رو به بالا در لوله عمودی بهترین حالت برای مایعات است چون تمام حباب‌ها را با خود به بالا می‌راند و لوله‌های سنسور را پر نگه می‌دارد. در مقابل, جریان رو به پایین می‌تواند باعث تخلیه بخشی از سیال از حسگر و ورود هوا از بالا شود که توصیه نمی‌شود. شکل 2 در بخش اصول کلی, این موضوع را نشان می‌دهد. برای گازها, قضیه برعکس است: اگر گاز دارای مقداری مایع همراه (مانند کندانس) باشد, نصب کوریولیس در لوله عمودی رو به پایین بهتر است تا قطرات مایع به پایین جریان بیفتند و در سنسور تجمع نکنند. البته در گاز خشک خالص, جهت بالا یا پایین تفاوتی ندارد. نکته مهم این است که برای هر دو حالت سیال مایع یا گاز, از نصب عمودی نزولی در شرایطی که امکان “آبشار” داخل سنسور وجود دارد خودداری شود (مثلاً در مایعات هنگامی که جریان ممکن است صفر شود و لوله خالی بماند).
• نصب در خطوط افقی: اگر کوریولیس را روی لوله افقی می‌بندید, برای مایعات سنگین پیشنهاد می‌شود سنسور را طوری بچرخانید که صفحه لرزش لوله‌ها عمودی باشد. به عبارت دیگر, هر دو لوله سنسور در یک ارتفاع قرار گیرند. در این حالت اگر حبابی در لوله باشد یا رسوبی رخ دهد به‌طور مساوی دو طرف اثر می‌گذارد و خنثی می‌شود. برخی شرکت‌ها کوریولیس‌ها را طوری طراحی می‌کنند که ورود و خروج سنسور روی یک خط عمودی باشد تا نصب روی لوله افقی با اطمینان از پر بودن توأم شود. خلاصه اینکه در نصب افقی, با دقت به دستورالعمل سازنده, جهت قرارگیری دهانه‌ها را طوری انتخاب کنید که هیچ فضای گیری برای هوای محبوس‌شده یا تجمع جامدات در سنسور نباشد. معمولاً یک زاویه ۴۵ درجه نسبت به افق (نه کاملاً بالا, نه کاملاً پایین) موقعیت مناسبی است که از هر دو مشکل جلوگیری می‌کند.
• اثر ارتعاشات خارجی: لوله‌های کوریولیس خود به عمد در حال ارتعاش‌اند. اگر ارتعاش دیگری با فرکانس نزدیک به فرکانس کاری دستگاه به آن منتقل شود, ممکن است اختلال ایجاد کند. طراحی‌های جدید کوریولیس معمولاً دارای قابلیت ایمنی در برابر ارتعاشات محیطی هستند و تا سطح مشخصی لرزش خارجی را فیلتر یا حذف می‌کنند. حتی گفته می‌شود ارتعاش معمول لوله‌ها روی عملکرد این دستگاه اثری ندارد اگر به درستی توسط لوله‌کشی مهار شده باشد. با این حال, توصیه این است که اگر فلومتر کوریولیس را نزدیک تجهیزی با لرزش بسیار شدید (مثلاً آسیاب صنعتی یا موتور بزرگ) نصب می‌کنید, از اتصالات انعطاف‌پذیر یا پایه‌های لرزه‌گیر طبق توصیه سازنده استفاده کنید. سازندگان در کاتالوگ ذکر می‌کنند که در محیط‌های با لرزش بیش از مقدار معینی (مثلاً 0.5 g RMS) باید لوله‌ها را با کوپلینگ انعطاف‌دار جدا کرد یا از پایه مخصوص بهره برد. خوشبختانه بیشتر کاربردهای عادی چنین لرزش شدیدی ندارند و نیازی به اقدام خاصی نیست. فقط مطمئن شوید لوله حامل فلومتر محکم مهار شده و فلومتر آویزان و لرزان نباشد. برای این کار حمایت لوله در دو طرف فلومتر (مثلاً در فاصله ۴−۵ برابر قطر لوله از دو طرف دستگاه) توصیه می‌شود تا وزن فلومتر و لرزش‌هایش روی بقیه خط اثر نگذارد.
• نصب چند فلومتر کوریولیس نزدیک هم: اگر در یک مسیر لوله یا دو مسیر موازی دو کوریولیس نزدیک به هم نصب می‌کنید, احتمال نادر اما مهمی وجود دارد که ارتعاشات آن‌ها روی هم اثر گذاشته و تداخل (Cross-talk) ایجاد شود. در چنین حالتی ممکن است یک دستگاه ارتعاش دستگاه دیگر را دریافت کرده و دچار خطا شود. برای جلوگیری از این مشکل, در صورت نیاز به نصب چند کوریولیس در نزدیکی, حتماً با سازنده مشورت کنید تا فرکانس رزنانس هر دستگاه تنظیم شده و با دیگری تداخل نکند. معمولاً با انتخاب مدل‌های متفاوت یا نصب با فاصله کافی این موضوع حل می‌شود.
• خروجی و پایین‌دست فلومتر: یکی از امتیازات کوریولیس توانایی اندازه‌گیری دقیق در شرایط جریان چندفازی جزئی (مثلاً مایع حاوی گاز اندک یا گاز با رطوبت) است, اما این شرایط می‌تواند نویز کوتاه‌مدت ایجاد کند. اگر می‌دانید سیال شما مثلاً حاوی حباب است, بهتر است یک وسیله جداکننده هوا (Air Eliminator) قبل از فلومتر نصب کنید. این وسیله معمولا یک محفظه است که سرعت جریان را کم می‌کند تا حباب‌ها جدا شده و از بالای آن خارج شوند. همچنین شیرهای کنترلی را تا حد امکان در پایین‌دست فلومتر کوریولیس قرار دهید. این کار دو مزیت دارد: اول اینکه فشار در داخل فلومتر بالا می‌ماند و احتمال فلاش یا کاویتاسیون در سیال کاهش می‌یابد; دوم اینکه جریان ورودی به فلومتر یکنواخت‌تر خواهد بود. در نتیجه اندازه‌گیری جرم با دقت بیشتری انجام می‌شود.
• دیگر ملاحظات: پس از نصب فلومتر کوریولیس, کالیبره کردن نقطه صفر (Zeroing) بسیار مهم است. طبق دستورالعمل سازنده, زمانی که لوله پر از سیال ساکن است (بدون جریان), خروجی فلومتر باید صفر گردد تا هرگونه انحراف ناشی از نصب حذف شود. همچنین اگر سیال شما دمای بسیار بالا یا پایین دارد, مطمئن شوید که قطعات الکترونیکی فلومتر در معرض آن قرار نگیرند (برخی مدل‌ها دارای جاکت گرم‌کننده یا خنک‌کننده برای حسگر هستند). کابل‌های ارتباطی سنسور به ترانسمیتر را دقیقاً طبق نقشه سیم‌کشی سازنده متصل کنید و اتصالات را آب‌بندی نمایید تا نویز وارد نشود. خوشبختانه فلومتر کوریولیس کالیبراسیون کارخانه بسیار پایداری دارد و نیازی به کالیبره مجدد دوره‌ای ندارد مگر شرایط فرآیند بسیار تغییر کند. تنها کافیست نصب درست و راه‌اندازی طبق دستور انجام شود تا سال‌ها اندازه‌گیری جرمی دقیق (با خطای معمول 0.1٪ تا 0.2٪) فراهم گردد.

فلومتر جرمی حرارتی (Thermal Mass Flowmeter)

این نوع فلومتر جرمی اغلب برای گازها (مثلاً هوا, نیتروژن, گاز طبیعی, بیوگاز و …) به کار می‌رود. اساس کار آن اندازه‌گیری میزان خنک شدن یک المنت گرم توسط جریان گاز است. دو سنسور دما (یکی در مسیر جریان و یکی مرجع) اختلاف دما را تحت دبی‌های مختلف اندازه گرفته و دبی جرمی را می‌دهند. نوع حرارتی در صنایع نفت و گاز (مثلاً اندازه‌گیری فلر), تهویه مطبوع (هوا) و کنترل فرآیند گازها رایج است. راهنمای نصب این فلومتر به اختصار چنین است:

• پیکربندی نصب: فلومتر حرارتی به دو صورت درون‌خطی (In-line) یا ورودی (Insertion) ساخته می‌شود. نوع درون‌خطی مانند یک لوله است که در مسیر لوله‌کشی نصب می‌شود و عموماً برای قطرهای کوچک کاربرد دارد. نوع ورودینده به صورت یک پروب است که از بغل به داخل لوله فرو می‌رود و نوک آن در وسط لوله قرار می‌گیرد. بسیاری از فلومترهای حرارتی صنعتی از نوع ورودی (پروب) هستند چون قطر لوله‌های گاز بزرگ است.
• طول‌های مستقیم: فلومتر حرارتی نیز برای دقت مناسب نیاز به جریان آرام در محل سنسور دارد. حداقل حدود ۱۵ برابر قطر لوله در بالادست و ۵ برابر قطر در پایین‌دست توصیه می‌شود. اگر پروب حرارتی نزدیک به زانویی, شیر یا کمپرسور نصب شود, جریان مغشوش باعث خطای اندازه‌گیری خواهد شد. مثلاً شرکت Sage حداقل ۱۵D فاصله مستقیم قبل از پروب حرارتی را پیشنهاد می‌کند. برخی طراحی‌های خاص از المان‌های شرطی‌سازی (مثل صفحات مشبک جریان‌شکن) روی پروب استفاده می‌کنند که می‌توانند طول لازم را تا حدی کاهش دهند, ولی به طور کلی هرچه فضای بیشتری بدهید بهتر است.
• عمق و جهت قرارگیری پروب: اگر از نوع اینسرت‌شونده (پروب) استفاده می‌کنید, عمق فروبردن پروب در لوله بسیار مهم است. معمولاً سنسور باید نزدیک مرکز لوله قرار گیرد که سرعت متوسط جریان را حس کند. اکثر پروب‌ها دارای درجه‌بندی یا فرمولی برای تعیین عمق مناسب بر حسب قطر لوله هستند. همچنین زاویه قرارگیری سنسور نسبت به جهت جریان اهمیت دارد – برخی سازندگان روی پروب علامت جریان دارند که باید در جهت موافق جریان نصب شود تا المنت گرم‌شونده در جلوی مسیر باشد. اگر پروب در جهت اشتباه بچرخد, قرائت نادرست خواهد بود.
• تراز عمودی/افقی: بسیاری از پروب‌های حرارتی نسبت به جهت گرانش حساس نیستند و می‌توانند در بالای لوله, کنار یا پایین نصب شوند. اما به طور تجربی بهتر است در لوله‌های افقی, پروب را در کنار یا بالای لوله نصب کنیم نه در پایین. زیرا در پایین لوله ممکن است مایع چگالیده (در گازهای مرطوب) جمع شود و سنسور را احاطه کند و اندازه‌گیری را مختل نماید. نصب در بالا یا کنار لوله چنین مشکلی را کمتر دارد (البته بالا هم اگر مایع تجمع کند مشکل‌ساز می‌شود, لذا کنار بهترین گزینه است). برای لوله‌های عمودی, جهت جریان خیلی مهم نیست (گاز خالص همیشه می‌رود) اما اگر امکان چکیدن روغن یا مایع از بالا روی سنسور باشد, بهتر است جریان رو به بالا باشد.
• لرزش و استحکام مکانیکی: پروب‌های حرارتی بلند ممکن است در لوله‌های بزرگ مانند یک کنسول بلند عمل کنند و مستعد ارتعاش باشند. اگر لوله دچار لرزش است, حتماً از اتصالات پروب مقاوم استفاده کنید یا یک ساپورت اضافی برای پروب در دهانه انشعاب در نظر بگیرید تا شکسته نشود. همچنین بهتر است در نزدیکی پروب (روی همان اتصال انشعابی) یک شیر قطع‌کن نصب شود تا در صورت نیاز بتوان پروب را برای تعمیر خارج کرد. برخی مدل‌ها حتی با اتصالات قابل نصب/خارج کردن در حال سرویس (Hot Tap) عرضه می‌شوند که امکان بیرون کشیدن سنسور بدون خاموشی خط را می‌دهند.
• کالیبراسیون و گاز فرایند: فلومتر حرارتی بر مبنای ویژگی‌های حرارتی خاص گاز (ظرفیت حرارتی, چگالی و رسانایی گرمایی) عمل می‌کند. معمولاً هر دستگاه برای یک گاز یا ترکیب گازی مشخص کالیبره می‌شود. بنابراین حتماً نوع گاز و شرایط دما/فشار کاری را مطابق کالیبراسیون سازنده حفظ کنید. اگر گاز متفاوتی را اندازه می‌گیرید یا ترکیب تغییر می‌کند, باید ضرایب اصلاح را اعمال یا دستگاه را مجدداً کالیبره کنید. همچنین تشکیل لایه‌های عایق (مانند چربی, غبار یا رسوب) روی سنسور حرارتی می‌تواند پاسخ آن را کند کند – لذا در گازهای کثیف به تمیزی سنسور توجه کنید و برنامه دوره‌ای برای تمیزکاری آن در نظر بگیرید.

در مجموع, فلومترهای حرارتی ابزار بسیار مفیدی برای اندازه‌گیری دبی جرمی گازها هستند, به شرطی که در محل مناسب (با جریان آرام و یکنواخت) نصب شوند و سنسور دقیقاً در معرض جریان نماینده گاز قرار گیرد. نصب اشتباه (مثلاً نزدیک زانویی یا در عمق نادرست) به سادگی می‌تواند خطای چند ده درصدی ایجاد کند. با رعایت دستورالعمل‌های فوق, این دستگاه‌ها دقت خوبی (معمولاً ۱-۳٪ خوانش) و پایداری بلندمدت خواهند داشت.

فلومترهای اختلاف فشار (دیفرانسیل پرشر – Orifice, Venturi, … )

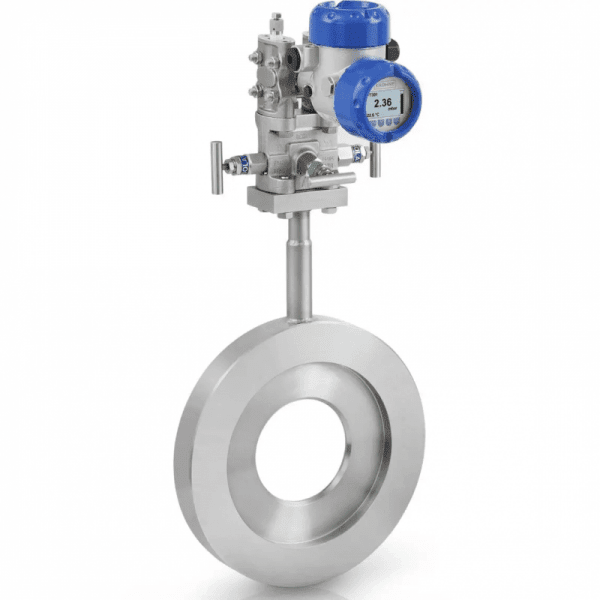

فلومترهای اختلاف فشار که به اختصار DP Flowmeters نیز شناخته می‌شوند، شامل تجهیزاتی مانند اوریفیس پلیت (صفحه روزنه‌دار)، لوله ونتوری، تیوب جریان (Flow Nozzle) و پیتوت تیوب هستند. این ابزارها با ایجاد یک افت فشار مرتبط با دبی در مسیر جریان و اندازه‌گیری آن (توسط ترانسمیتر اختلاف فشار) دبی را محاسبه می‌کنند. اگرچه این روش اندازه‌گیری بسیار قدیمی و جاافتاده است و خود عنصر اولیه (مثل اوریفیس) قطعه‌ای ثابت و ساده است، اما نصب صحیح آن برای دقت حیاتی است. نکات مهم نصب فلومترهای DP عبارتند از:

• طول لوله مستقیم: اوریفیس و ونتوری نسبت به جریان‌های آشفته بسیار حساس‌اند و استانداردهای بین‌المللی (مثل ISO 5167) الزاماتی برای لوله مستقیم قبل و بعد آن‌ها تعیین کرده‌اند. بسته به نسبت بتای اوریفیس (نسبت قطر سوراخ به قطر لوله) و نوع اتصالات بالادست، نیاز به طول مستقیم متغیر است. به عنوان یک راهنمای کلی، برای اکثر نصب‌های اوریفیس با β≈0.4 که در بالادست فقط یک زانویی ساده وجود دارد، حدود ۲۰ برابر قطر لوله در بالادست و ۱۰ برابر قطر در پایین‌دست نیاز است. اگر دو زانویی غیرهم‌صفا یا شیر در نزدیکی اوریفیس باشند، این مقدار می‌تواند به ۳۰-۴۰D هم برسد. در مقابل، اگر از المان‌های اصلاح‌کننده جریان مانند اوریفیس شرطی‌شده (Conditioning Orifice) استفاده شود که دارای چندین سوراخ است، این نیاز به شدت کاهش می‌یابد – مثلاً در یک اوریفیس شرطی‌شده با β=0.4 ممکن است تنها ۲ تا ۶ برابر قطر لوله مستقیم کافی باشد. بنابراین ابتدا باید پیکربندی لوله را بررسی و مطابق جداول استاندارد، طول لازم را تامین کنید. این الزامات برای لوله‌های بزرگ‌تر سخت‌گیرانه‌تر می‌شوند. عدم تامین طول مستقیم کافی باعث می‌شود ضریب خروجی یا ضریب تخلیه اوریفیس از مقدار کالیبره‌شده انحراف پیدا کند و اندازه‌گیری خطادار شود. اگر مجبورید اوریفیس را در خطی با جریان آشفته نصب کنید، استفاده از صاف‌کننده جریان لوله‌ای (Tube Bundle Flow Straightener) در بالادست می‌تواند کمک کند.
• نصب مکانیکی اوریفیس/ونتوری: عنصر اولیه (مثل صفحه اوریفیس) باید کاملاً عمود بر جهت جریان و هم‌مرکز با لوله نصب شود. اوریفیس میان دو فلنج مخصوص یا نگهدارنده قرار می‌گیرد؛ دقت کنید که لبه تیز اوریفیس در جهت بالادست باشد (صفحات اوریفیس معمولا یک سمت تیز دارند که باید در ورود سیال باشد). اگر صفحه اوریفیس برگشتنی است (دو لبه تیز دارد) جهت مهم نیست. مُهر بالا/پایین (Top/Down) حک شده روی صفحه را بررسی کنید و مطابق آن نصب کنید. هرگونه خط و خش یا تاب داشتن صفحه می‌تواند ضرایب را تغییر دهد، لذا هنگام جا زدن مراقب آسیب نباشید. از واشرهای مناسب استفاده کنید و آن‌ها را طوری قرار دهید که به داخل دهانه لوله اوریفیس بیرون‌زدگی نداشته باشند. این مورد به‌خصوص در اوریفیس‌های کوچک قطر حیاتی است چرا که حتی چند میلی‌متر بیرون‌زدگی گسکت می‌تواند ضریب جریان را مختل کند. پیچ‌های فلنج را به ترتیب متقاطع سفت کنید و نشتی نگیرید. بعد از نصب، قبل از راه‌اندازی، سیستم را به آرامی هواگیری کنید چون حباب هوا در محفظه اوریفیس می‌تواند اختلاف فشار جعلی تولید کند.
• مکان‌یابی در مسیر لوله: اوریفیس یا ونتوری را می‌توان در خطوط افقی، عمودی یا شیب‌دار نصب کرد. مهم این است که شرایط پایپینگ و سیال پیرامون آن در نظر گرفته شود. اگر سیال حاوی ذرات جامد یا مایع سنگین (مانند لجن یا ماسه) است، بهتر است فلومتر در خط عمودی رو به پایین قرار گیرد تا آن ذرات به سرعت عبور کنند و در مسیر سنجش تجمع نکنند. برعکس، اگر سیال گاز مرطوب یا بخار با قطرات مایع است، ترجیحاً فلومتر در خط عمودی رو به بالا باشد تا قطرات به پایین برنگردند و در سوراخ اوریفیس جمع نشوند. در خطوط افقی برای سیالات مایع و بخار، تجربه نشان داده اوریفیس را طوری باید نصب کرد که خط فشار سمت بالا دست روی محیط لوله در پایین یا کنار باشد (نه بالا)، تا حباب‌های گاز یا بخار جمع‌شده در بالای لوله وارد مسیر اندازه‌گیری DP نشوند. برای گازها نیز ترجیحاً خطوط ضربان‌گیر فشار را از بالا یا کنار بگیرید تا مایع کندانس احتمالی داخل آن‌ها جمع نشود. بسیاری از این نکات به طراحی صحیح انشعابات فشار مربوط است: مثلا برای بخار از هر دو طرف اوریفیس، انشعاب‌های فشار به سمت بالا گرفته می‌شوند و به پایین‌تر از اوریفیس می‌روند تا ستون مایع کندانس ثابت ایجاد کنند (سیلینگ مایع)، و بعد به ترانسمیتر DP وصل شوند. یا برای گاز، انشعاب‌ها رو به بالا و ترانسمیتر بالاتر از اوریفیس نصب می‌شود تا تجمع مایع در خطوط پرژ (impulse lines) اثر نگذارد. به طور خلاصه، جهت قرارگیری و ارتفاع محل انشعاب فشار را مطابق توصیه‌های استاندارد برای سیال خود تنظیم کنید تا خطای هیدرواستاتیک در اندازه‌گیری DP ایجاد نشود.
• جلوگیری از انباشته شدن رسوبات/مایعات: یکی از مشکلات رایج در اوریفیس‌ها گرفتگی یا کثیف شدن دهانه آن است. اگر سیال شما رسوب‌دهنده است (مثلاً آب سخت یا دوغاب) دوره‌های تمیزکاری را در نظر بگیرید. اوریفیس‌ها گاهی در مسیر بای‌پس با شیر سه‌راهی نصب می‌شوند تا بتوان برای تمیزکاری از مدار خارجشان کرد. همچنین پدیده خوردگی لبه اوریفیس در طولانی‌مدت می‌تواند قطر موثر را بزرگ‌تر کند و خطا دهد. در کاربردهای بحرانی، بازدیدهای دوره‌ای و کالیبراسیون مجدد ضریب اوریفیس توصیه می‌شود.
• اثر لرزش و ضربه: اگرچه خود یک صفحه یا لوله اولیه DP قطعه‌ای ثابت است، اما ترانسمیتر اختلاف فشار متصل به آن می‌تواند از لرزش یا ضربه ناگهانی سیال متاثر شود. اولا ترانسمیتر را در معرض لرزش مکانیکی شدید قرار ندهید یا روی سازه لرزان نصب نکنید. ثانیا اگر جریان ناپایدار است (مثلاً پمپ ضربانی)، ممکن است نیاز به نصب منبسط‌کننده (Snubber) یا تنظیم فیلترینگ الکترونیکی ترانسمیتر داشته باشید تا نوسانات مخرب فیلتر شوند. هنگام راه‌اندازی، هر دو شیر مانيفولد (شیرهای وصل‌شدن ترانسمیتر DP) را به آرامی باز کنید تا شوک فشاری به دیافراگم ترانسمیتر وارد نشود.

فلومترهای اختلاف فشار اگر طبق استاندارد نصب شوند، نتایج بسیار دقیقی (خطای ۰٫۵ تا ۱٪ در شرایط کالیبره) ارائه می‌دهند و مزیت بزرگشان پایداری کالیبراسیون درازمدت و عدم وابستگی به بخش الکترونیکی خاص است. رعایت جزئیات نصب ذکر شده، از حیاتی‌ترین عوامل موفقیت در استفاده از این تجهیزات است.

فلومتر سطح متغیر (Variable Area – Rotameter)

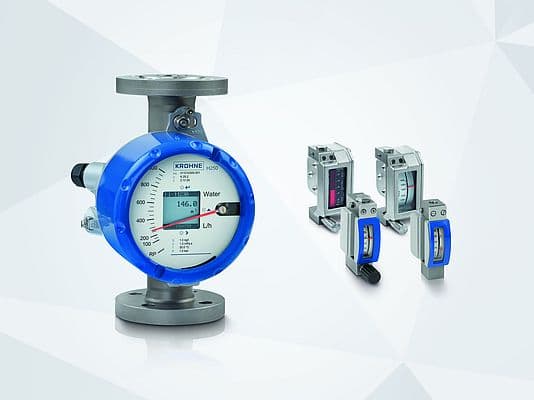

فلومترهای سطح متغیر که عموماً به نام روتامتر شناخته می‌شوند، دستگاه‌های ساده‌ای هستند که جریان سیال را با ارتفاع یک شناور (Float) داخل یک لوله شیشه‌ای یا پلاستیکی مخروطی اندازه‌گیری می‌کنند. هرچه دبی بیشتر باشد، شناور بالاتر می‌رود و سطح مقطع عبور جریان بزرگ‌تر می‌شود تا به حالتی پایدار برسد. روتامترها دقت متوسط ولی تکرارپذیری خوب و پاسخ سریعی دارند و برای مشاهده لحظه‌ای دبی بسیار محبوب هستند. هرچند نصب آن‌ها به پیچیدگی سایر فلومترها نیست، اما چند نکته برای نصب صحیح آن‌ها باید رعایت شود:

• وضعیت عمودی نصب: روتامتر حتماً باید به صورت عمودی و با جریان رو به بالا نصب شود. این یک الزام اساسی است، زیرا نیروی گرانش است که موقعیت شناور را تعیین می‌کند. اگر روتامتر کج یا افقی نصب شود، شناور به درستی در مرکز لوله قرار نگرفته و اصطکاک با دیواره یا خطای خوانش رخ می‌دهد. بنابراین در محل نصب، از عمود بودن روتامتر با تراز اطمینان حاصل کنید و ورودی سیال را به پایین روتامتر و خروجی را از بالای آن متصل کنید.
• تنش مکانیکی و تکیه‌گاه: خود لوله روتامتر (به ویژه انواع شیشه‌ای) نسبتاً ظریف است و نباید تنش یا وزن اضافی از لوله‌کشی به آن وارد شود. موازی بودن لوله‌های اتصال با ورودی/خروجی روتامتر را تنظیم کنید تا بدون زور و فشار متصل شوند. اگر روتامتر با اتصالات فلزی سنگین در خط نصب می‌شود، مطمئن شوید که وزن لوله‌ها توسط نگهدارنده‌ها یا بست‌ها گرفته شده و به بدنه روتامتر تحمیل نشود. در مورد روتامترهایی که اتصالات پلاستیکی دارند، این موضوع حیاتی‌تر است زیرا ممکن است بر اثر وزن لوله ترک بخورند؛ چنین دستگاهی را حتماً به یک پانل یا ساپورت عمودی ببندید تا خودش بار نگه‌داشتن لوله را تحمل نکند.
• جلوگیری از ضربه ناگهانی: لوله شیشه‌ای روتامتر می‌تواند در اثر ضربات قوچ یا شوک‌های فشاری آسیب ببیند. از وارد شدن ضربه آب (Water Hammer) به آن جلوگیری کنید. برای نمونه در کاربردهایی که سولنوئید ولوها جریان را قطع می‌کنند، ناگهان جریان متوقف شده و موج فشاری ایجاد می‌شود که ممکن است به روتامتر صدمه بزند. می‌توان از یک محفظه ضربه‌گیر (Surge Chamber) در خط استفاده کرد تا شوک را جذب کند.
• شیرهای کنترل در ورودی/خروجی: برای کنترل بهتر جریان و پایدارسازی خوانش روتامتر، استفاده از یک شیر در پایین‌دست (خروجی) روتامتر توصیه می‌شود. بستن مقداری این شیر یک فشار پشتی ایجاد می‌کند که شناور را تثبیت کرده و از نوسان آن جلوگیری می‌کند. سپس تنظیم دقیق دبی را می‌توان با شیر ورودی انجام داد. ترتیب پیشنهادی این است که یک شیر تنظیم‌ (سوزنی یا توپی کوچک) را حدود ۱-۲ قطر لوله پس از خروجی روتامتر نصب کنید و آن را طوری تنظیم کنید که شناور تقریباً پایدار بماند، سپس شیر ورودی را برای تغییرات دبی مورد نظر دستکاری کنید. البته در بسیاری از کاربردهای ساده، شاید فقط یک شیر در ورودی وجود داشته باشد؛ در این صورت برای سیالات گازی مخصوصاً، باید در نظر داشت که فشار در خروجی اتمسفر یا پایین است و شناور ممکن است در دبی‌های کم لرزش داشته باشد. اضافه کردن یک تنظیم‌کننده فشار یا شیر خروجی در این موارد کمک‌کننده است. لازم به ذکر است موقع خواندن دبی گاز روی روتامتر، فشار یا دمای گاز در آن نقطه می‌تواند با شرایط کالیبراسیون اختلاف داشته باشد؛ برای دقت بیشتر، سازندگان معمولاً جداول تصحیح ارائه می‌دهند یا فشار/دما را نزدیک روتامتر اندازه می‌گیرند.
• کالیبراسیون و نگهداری: روتامتر وسیله‌ای نسبتاً ساده است اما برای دقت مناسب باید تمیز بماند و شناور آن آزادانه حرکت کند. اگر سیال رسوب‌زا یا چسبناک است، هر از چندگاهی روتامتر را خارج کرده و شستشو دهید. در نظر داشته باشید که درجه‌بندی روی لوله معمولاً برای یک سیال و شرایط مشخص است؛ مثلاً اگر روتامتر برای آب درجه‌بندی شده و شما سیال دیگری با چگالی/ویسکوزیته متفاوت اندازه می‌گیرید، باید از جداول تبدیل یا ضرایب اصلاح استفاده کنید. همچنین حرارت شدید می‌تواند روی برخی روتامترهای شیشه‌ای تاثیر بگذارد (مثلاً تغییر ضریب انبساط)، بنابراین دمای سیال را در محدوده طراحی نگه دارید.

فلومترهای سطح متغیر در عین سادگی، اگر درست نصب و نگهداری شوند، سالیان طولانی عملکرد خوبی خواهند داشت. مهم‌ترین نکته نصب برای آن‌ها تراز عمودی و جلوگیری از تنش و لرزش است. با رعایت این موارد، خوانش‌های این دستگاه به راحتی و با اطمینان انجام خواهد شد.

سایر انواع فلومترها

علاوه بر انواع اصلی که به تفصیل بررسی شد، چند تکنولوژی فلومتر دیگر نیز در صنعت کاربرد دارند که ذکر کوتاه آن‌ها و الزامات نصبشان مفید است:

• فلومتر جابجایی مثبت (Positive Displacement): این فلومترها (نظیر فلومترهای دنده‌ای، پیستونی، آوال‌گیر و …) با به دام انداختن حجم‌های مشخص سیال و شمارش آن‌ها، جریان را اندازه می‌گیرند. نصب آن‌ها شبیه نصب یک پمپ است: مطمئن شوید که لوله همیشه پر باشد (برای مایعات) و هواگیری کنید، زیرا وجود هوا در سیال مایع باعث خطا و حتی صدمه می‌شود. این نوع فلومترها معمولاً نیاز به طول مستقیم خاصی در ورودی ندارند، اما برای ایمنی و کاهش ضربه یک فیلتر یا صافی در بالادست آن‌ها ضروری است تا ذرات به چرخ‌دنده‌ها یا اجزای مکانیکی آسیب نزنند. تراز بودن در نصب مهم است تا فشار روی یاتاقان‌های داخلی متقارن باشد. همچنین باید در نظر داشت که این ابزارها عموماً برای سیالات تمیز کاربرد دارند؛ چسبناک شدن سیال یا وجود ذرات می‌تواند آنها را گیر بیاندازد. لذا دوره‌های سرویس و تمیزکاری بر حسب نیاز انجام دهید.
• فلومتر آلتراسونیک داپلر: این نوع ویژه از فلومترهای اولتراسونیک، برای سیالات حاوی ذرات یا حباب (بازتاب‌کننده صوت) به کار می‌رود. نصب آن‌ها مشابه فلومتر اولتراسونیک معمولی است (نیاز به ۱۰D مستقیم و اطمینان از پر بودن لوله). اما نکته خاص این است که باید در سیال مقدار کافی ذرات معلق وجود داشته باشد تا بازتاب امواج فراصوت ممکن شود. اگر سیال بیش از حد تمیز باشد، داپلر کارایی ندارد. سنسور داپلر معمولاً بندانگشتی روی لوله بسته می‌شود (Clamp-on) و باید با زاویه مناسب نسبت به جهت جریان نصب گردد (معمولاً ۴۵ درجه). هرگونه پوشش یا رسوب بین سنسور و دیواره لوله می‌تواند سیگنال را ضعیف کند. بنابراین تمیز کردن محل نصب پیش از چسباندن سنسور ضروری است. در بقیه موارد (دوری از تداخل نویز، دما، و غیره) همانند فلومتر اولتراسونیک رفتار کنید.
• فلومتر مغناطیسی درج‌شونده: برخی کاربردها (مثلاً شبکه‌های توزیع آب) از سنسورهای مغناطیسی درج‌شونده (Insertion Magmeter) استفاده می‌کنند که یک میله حاوی الکترود به داخل لوله وارد می‌شود. نکات نصب این‌ها ترکیبی از اصول مغناطیسی و حرارتی است: باید سنسور در عمق درست (اغلب مرکز لوله) قرار گیرد، ۵ تا ۱۰D لوله مستقیم در بالادست فراهم شود، و سنسور کاملاً عمود بر جریان و تراز باشد. همچنین چون تنها یک نقطه از سرعت را می‌خوانند، معمولاً کالیبراسیون آن‌ها برای سرعت متوسط پروفیل انجام شده؛ لذا وجود پروفیل غیرعادی (مثل نزدیک شیر) خطا خواهد داد. پس حتما همان اصول لوله مستقیم را جدی بگیرید. ضمن اینکه چون الکترود به تنهایی وارد لوله می‌شود، ارت مناسب (اغلب با اتصال بدنه دستگاه به فلنج یا لوله) اهمیت دارد.

به طور خلاصه، هر نوع فلومتر ویژگی‌های خاص خود را دارد اما اصول پایه‌ای نصب – مانند قرار دادن دستگاه در شرایط جریان پایدار، اجتناب از عوامل مختل‌کننده (حباب، ذرات بزرگ، نویز، لرزش) و پیروی از توصیه‌های سازنده – میان همه آن‌ها مشترک است. جدول زیر برخی از مشخصات نصب کلیدی انواع مختلف فلومتر را مقایسه می‌کند.

جمع‌بندی

با رعایت دستورالعمل‌های فوق در نصب انواع فلومتر، دقت اندازه‌گیری و قابلیت اطمینان این تجهیزات به حداکثر ممکن می‌رسد. هر نوع فلومتر ممکن است ویژگی‌ها و نیازمندی‌های ویژه‌ای داشته باشد، اما اصول اساسی نصب – یعنی فراهم کردن جریان آرام و پایدار در محل سنجش، جلوگیری از ارتعاش و تداخل، حفظ لوله پُر و جهت نصب مناسب – در همه‌جا صادق است. همواره به دفترچه راهنمای سازنده مراجعه کنید تا جزئیات خاص مدل دستگاه خود را نیز در نظر بگیرید. امیدواریم این مقاله توانسته باشد تمامی نکات ضروری برای نصب اصولی فلومترها را پوشش دهد و نیازهای شما را برطرف سازد. با به‌کارگیری این راهنما، کاربران ایرانی می‌توانند اطمینان داشته باشند که سیستم‌های اندازه‌گیری جریان در تأسیساتشان با حداکثر دقت، پایداری و طول عمر عمل خواهند کرد.
