معرفی فلومتر مغناطیسی القایی SM6000- IFM
فلومترهای مغناطیسی، یکی از پرکاربردترین انواع فلومتر است که برای اندازه گیری دبی عبوری سیالات هادی الکتریسیته کاربرد فراوان دارد. فلومتر الکترومغناطیسی SM6000 ساخت کمپانی IFM آلمان می باشد که یکی از برترین شرکتهای سازنده تجهیزات ابزار دقیق در جهان میباشد.فلومتر مغناطیسی یکی از ابزارهای تخصصی و کارآمد است که با دقت بالا و قابلیت‌های متنوع خود، انتخابی مناسب برای صنایع مختلف به شمار می‌آید. این دستگاه از فناوری مغناطیسی برای اندازه‌گیری جریان استفاده میکند و می‌تواند جریان مایعاتی را که دارای هدایت الکتریکی حداقل 20 میکروزیمنس بر سانتی‌متر هستند، به‌دقت اندازه‌گیری کند.
فلومتر SM6000 کمپانی IFM یک دبی‌سن
ج مغناطیسی القایی با دقت بالا و قابلیت‌های پیشرفته است. این محصول علاوه بر این که توانایی اندازه‌گیری دقیق جریان را دارد، بلکه با داشتن دو خروجی قابل برنامه‌ریزی و مانیتورینگ دما، به یک ابزار چندکاره تبدیل می‌شود که نیازهای صنعتی شما را برطرف میکند.
ویژگی‌های فلومتر الکترومغناطیسی SM6000
– مکانیزم عملکرد: مکانیزم این فلومتر، مغناطیسی-القایی است و دبی و دمای سیال عبوری را اندازه گیری میکند.محدوده سنجش دبی آن 0.1 تا 25 لیتر بر دقیقه و محدوده دما آن -20 تا 80 درجه سانتیگراد میباشد.
– دقت فلومتر IFM سری SM6000 : این فلومتر دارای دقت بالایی در اندازه‌گیری جریان و دما است که آن را برای کاربردهای حساس صنعتی بسیار مناسب می‌سازد. این دستگاه با دقت ±2 درصد از مقدار اندازه‌گیری شده (MW) به همراه ±0.5 درصد از محدوده نهایی اندازه‌گیری (MEW) عمل میکند. همچنین، تکرارپذیری اندازه‌گیری با دقت ±0.2 درصد تضمین میکند که نتایج مشابهی در شرایط یکسان به دست آید. این دقت بالا در اندازه‌گیری باعث می‌شود تا بتوان به‌صورت مطمئن و دقیق جریان مایعات را کنترل و مدیریت کرد.
– خروجی فلومتر: فلومتر IFM سری SM6000 دارای دو نوع خروجی آنالوگ و دیجیتال است. خروجی آنالوگ آن، که جریان4…20mA یا ولتاژ 0…10Vاست، به‌صورت پیش‌فرض برای اندازه‌گیری دبی تنظیم شده است. این بدان معناست که سیگنال آنالوگ خروجی، بر اساس نرخ جریان (دبی) اندازه‌گیری‌شده تغییر میکند.
اما در این مدل، امکان تغییر پارامتر خروجی نیز وجود دارد و شما می‌توانید آن را برای نمایش دما نیز تنظیم کنید. این قابلیت معمولاً از طریق منوی تنظیمات دستگاه یا با استفاده از نرم‌افزارهای خاص شرکت IFM قابل تغییر است.
علاوه بر این، این فلومتر دارای خروجی سوییچ نیز میباشد.
– شرایط فشار و دما : دمای عملکردی فلومتر از -10 تا 70 درجه سانتیگراد است و تحمل فشار آن 16bar میباشد.
– کلاس حفاظتی: IP67 (مقاوم در برابر آب و گرد و غبار)
– کاربرد فلومتر IFM: مایعات هادی با حداقل هدایت الکتریکی 20 میکروزیمنس بر سانتی‌متر

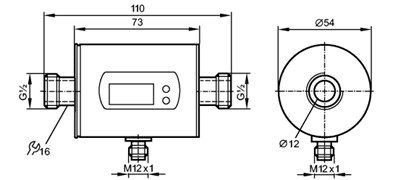

– ابعاد فلومتر : مطابق نقشه زیر است:
اطلاعات نمایشگر دبی سنج مغناطیسی IFM SM6000
فلومتر مغناطیسی SM6000 دارای یک نمایشگر دیجیتال پیشرفته با امکانات متنوع است. نمایشگر به کاربر اجازه می‌دهد تا به راحتی وضعیت عملکرد فلومتر را مانیتور کرده و اطلاعات دقیق جریان و دما را مشاهده کند.
نوع نمایشگر: دیجیتال چهار رقمی با قابلیت نمایش واحدهای اندازه‌گیری مانند لیتر در دقیقه (l/min) و متر مکعب در ساعت (m³/h)
– LED سبز: نمایش وضعیت جریان و واحدهای اندازه‌گیری
– LED زرد: نمایش وضعیت سوئیچینگ خروجی‌ها
سیم‌بندی و وایرینگ فلومتر مغناطیسی IFM SM6000
فلومتر مغناطیسی SM6000 دارای یک کانکتور M12 با اتصالات چهار سیمه است. سیم‌بندی این محصول با استفاده از رنگ‌های استاندارد به شرح زیر انجام می‌شود:
– سیم مشکی (BK): برای اتصال به خروجی اول (OUT1)، که می‌تواند به‌صورت پالس یا نظارت بر جریان برنامه‌ریزی شود.
– سیم قهوه‌ای (BN): برای ولتاژ تغذیه مثبت (V+).
– سیم آبی (BU): برای اتصال به زمین (GND).
– سیم سفید (WH): برای اتصال به خروجی دوم (OUT2)، که می‌تواند نظارت بر جریان یا دما به‌صورت آنالوگ 4-20 میلی‌آمپر یا 0-10 ولت باشد.
اطلاعات مکانیکی و جنس مواد
فلومتر مغناطیسی SM6000 از مواد با کیفیت و مقاوم ساخته شده که برای محیط‌های صنعتی طراحی شده است. این مواد شامل:
– اتصالات فرآیندی: استنلس استیل 316L (1.4404)، که برای مقاومت در برابر خوردگی و دوام بالا در محیط‌های مختلف صنعتی مناسب است.
– قطعات در تماس با مایع: از PEEK (پلی‌اتر اتر کتون) و FKM ساخته شده‌اند، که مقاومت بالایی در برابر حرارت و شیمیایی دارند.
– بدنه فلومتر: از پلی‌بوتیلن‌ترفتالات (PBT-GF20) و پلی‌کربنات (PC) ساخته شده که به دستگاه استحکام و مقاومت مکانیکی می‌بخشد.
– واشرها: از جنسEPDM/X که مقاوم در برابر فشار و دما است.
فروش فلومتر مغناطیسی IFM سری SM6000
فلومتر الکترو مغناطیسی SM6000 با دقت بالا، چندین خروجی قابل برنامه‌ریزی، نمایشگر دیجیتال پیشرفته، و استفاده از مواد مقاوم ، انتخابی عالی برای اندازه گیری دبی و دما سیالات هادی الکتریسته در صنایع مختلف است. دقت بالای دستگاه، تکرارپذیری و دوام آن در شرایط صنعتی از جمله ویژگی‌هایی است که این محصول را برای اندازه‌گیری‌های حساس و دقیق مناسب میکند. برای کسب اطلاعات بیشتر و مشاوره در خصوص انتخاب مناسب‌ترین فلومتر برای نیازهای صنعتی خود، با کارشناسان ما در مجموعه”کنترل با ما” تماس بگیرید.
