فلومتر گاز جرمی کوریولیس میکروموشن Micro Motion مدل CNG050
فلومترگاز جرمی کورییولیس میکروموشن Micro Motion مدل CNG050 ، ساخت کمپانی مطرح Micro Motion آمریکا است. این فلومتر گاز، جهت اندازه‌گیری دقیق جریان گاز طبیعی فشرده (CNG) طراحی شده است. این فلومتر جرمی کوریولیس دارای دقت بالا است که محدوده دبی مناسب و ساختاری مستحکمی دارد که میتواند فشارهای بالا را تحمل کند. به همین خاطر، گزینه‌ای ایده‌آل برای ایستگاه‌های توزیع CNG و اندازه گیری جریان گاز با فشار بالا در کاربردهای صنعتی دیگر است. فلومتر جرمی کوریولیس Micro Motion CNG050 ، هماننده سایر فلومترهای جرمی کوریولیس، چندین پارامتر از جمله: دبی جرمی، چگالی، دما و دبی حجمی را به‌طور همزمان اندازه گیری میکند.
اصول کارکرد فلومترگازی جرمی میکروموشن Micro Motion مدل CNG050
فلومتر جرمی کوریولیس CNG050 از اثر کوریولیس برای اندازه‌گیری دبی جرمی استفاده میکند. در این نوع فلومترها، لوله‌ای که سیال از آن عبور میکند، در اثر نیروهای کوریولیس، پیچیده و ارتعاش میکند و یک موج سینوسی تولید میکنند ، سنسورهایی دقیقی ، تغییرات فرکانس، اختلاف فاز و دامنه ارتعاشات لوله را اندازه گیری میکنند،این تغییرات میزان دبی جرمی و چگالی سیال را نشان میدهد.
مشخصات فنی فلومتر گاز جرمی CNG050
شرایط عملیاتی فلومتر CNG050
فلومتر گازی CNG050 برای کار در شرایط مختلف محیطی و فرآیندی طراحی شده است و میتواند در دماها، فشارها و ارتعاشات متنوع بدون افت عملکرد فعالیت کند.
محدوده دمای محیط : 40- تا 60 درجه سانتی‌گراد
محدوده دمای سیال : 40- تا 125 درجه سانتی‌گراد
محدوده فشار کاری:. حداکثر فشار عملیاتی در این فلومتر 400bar (5800 psi) است.
مقاومت در برابر ارتعاش: 5 تا 2000 هرتز با 50 چرخه ارتعاش در 1.0g مطابق با استاندارد IEC 60068-2-6:

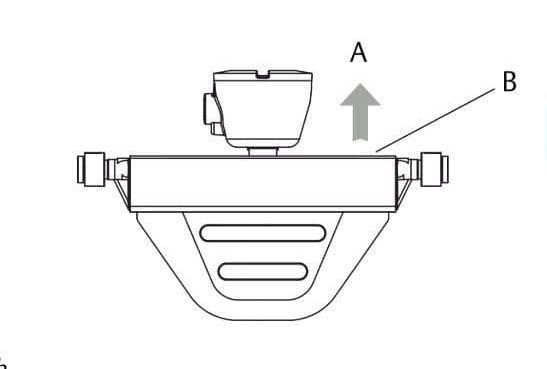

مکانیزم تخلیه فشار (Pressure Relief):
در صورت نشت داخلی یا از دست دادن کنترل اولیه فشار، یک مکانیزم تخلیه فشار طراحی شده است تا فشار اضافی را از بدنه فلومتر خارج کند. این مکانیزم در زیر برچسب کالیبراسیون قرار دارد و از آسیب به تجهیزات و افراد جلوگیری میکند.
محدوده دبی جریان سنج گاز
رنج دبی جرمی فلومتر 1…100 kg/min
رنج دبی حجمی 68…7550 Nm³/hr
دقت فلومتر CNG050
فلومتر CNG050 برای اندازه‌گیری دقیق جریان گاز طبیعی فشرده (CNG) طراحی شده و دقت آن دارای مشخصات عملکردی زیر است:
– دقت اندازه‌گیری جرمی: ±0.5%
– تکرارپذیری: ±0.25% از نرخ جریان
– پایداری صفر: 0.02 lb/min
– در جریان‌های بالا، دقت فلومتر در محدوده ±0.50٪ و تکرارپذیری ±0.25٪ قرار دارد. ولی در جریان‌های بسیار پایین، ممکن است دقت کمی تحت تأثیر قرار گیرد که توسط فرمول پایداری صفر محاسبه می‌شود:
خروجی‌های فلومتر گازی CNG050 و مشخصات ترانسمیتر
فلومتر میکروموشن CNG050 دارای سیستم MVD Direct Connect است که به همین منظور میتواند بدون ترانسمیتر با خروجی RS485 به سیستم مانیتورینگ متصل گردد و یا بر حسب نیاز به ترانسمیتر متصل شود و خروجی آن تغییر کند و دارای پروتکل های ارتباطی دیگر شود. این فلومتر جرمی دارای دو ترانسمیتر 1000 و 2000 است. این ترانسمیترها قابلیت ارائه طیف گسترده‌ای خروجی‌ها را دارد تا بتواند با انواع تجهیزات کنترلی و مانیتورینگ سازگار شود.
خروجی‌ها: 4…20mA، HART، Modbus، WirelessHART و غیره.
پروتکل های ارتباطی: FOUNDATION Fieldbus، PROFIBUS، EtherNet/IP و غیره.
نصب این ترانسمیترها بر روی فلومتر، هم میتواند به صورت کامپکت باشد و هم به صورت ریموت.
جنس مواد سازنده دبی سنج CNG050
فلومتر CNG050 با استفاده از مواد مقاوم و باکیفیت طراحی شده است تا بتواند در شرایط کاری سخت، فشار بالا و محیط‌های صنعتی خورنده به‌طور پایدار و مطمئن عمل کند.
جنس مواد ترشونده فلومتر (Wetted Materials) : لوله‌های اندازه‌گیری و قطعات در تماس با سیال از جنس 316L استیل ضدزنگ (Stainless Steel)
جنس مواد غیر ترشونده فلومتر (Non-Wetted Materials): آلومینیوم با پوشش پلی‌اورتان: محافظت در برابر نفوذ گردوغبار و آب با رتبه‌بندی IP66/67. و استیل ضدزنگ برای محفظه‌های مقاوم‌تر.
اتصالات فرآیندی: اتصالات NPT، Swagelok و SAE برای شرایط فشار بالا.
کلاس حفاظتی و انفجاری دبی سنج گاز CNG050
جریان سنج گاز CNG050 به گونه‌ای طراحی شده است که بتواند در مناطق خطرناک و مستعد انفجار به صورت ایمن کار کند. این دستگاه با دارا بودن گواهینامه‌ها و تأییدیه‌های بین‌المللی، که همگی مهر تاییدی بر صحت و دقت عملکرد این فلومتر هاست، قابلیت استفاده در محیط‌هایی با خطر انفجار ناشی از گازها و مواد قابل اشتعال را دارد.
این فلومنر Micri Motionدارای گواهینامه‌های ضدانفجار برای مناطق مستعد خطر:
- CSA و CSA C-US (ایالات متحده و کانادا)
- ATEX (اروپا): Ex ib IIB/IIC T1-T5
- IECEx و NEPSI: Ex ib IIC T1-T5
- کلاس حفاظتی فلومترIngress Protection): IP66/67
فلومتر CNG050 به دلیل طراحی ضدانفجار و دارا بودن تأییدیه‌های جهانی میتواند در صنایع نفت و گاز، محیط‌های صنعتی با گازها و مواد قابل اشتعال و ایستگاه‌های سوخت‌گیری گاز طبیعی فشرده (CNG)
کاربردهای جریان سنج گاز Micro Motion CNG050
فلومتر گازی میکروموشن CNG050 به‌طور ویژه برای صنعت گاز طبیعی فشرده (CNG) طراحی شده و برای رفع چالش‌های موجود در اندازه‌گیری CNG استفاده می‌شود.
اندازه‌گیری گاز طبیعی فشرده (CNG) برای سوخت‌رسانی به خودروهای سبک و سنگین
اندازه‌گیری جریان گاز در خطوط انتقال و مدیریت و کنترل مصرف گاز در صنایع مختلف
استفاده به‌عنوان متر مرجع (Master Meter) برای تأیید ایستگاه‌های سوخت‌گیری
کاربرد در صنایع گاز و انرژی به دلیل احتراق تمیز و دقت بالا
مزایای فلومتر CNG050
– دقت و تکرار پذیری بالا در اندازه‌گیری جریان
– ساختار مقاوم و مناسب برای شرایط سخت و فشارهای بالا
– بدون قطعات متحرک و نیاز کمتر به نگهداری
– سازگاری با انواع سیستم‌ها
– عملکرد پایدار در طیف وسیعی از جریان‌ها

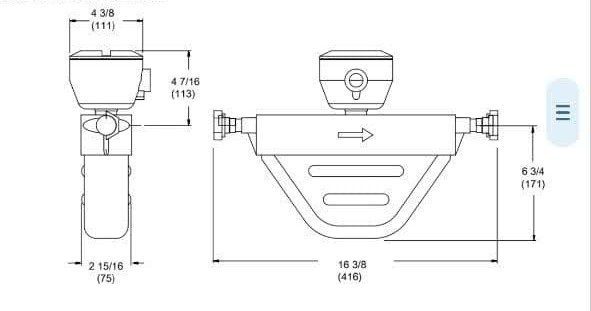

ابعاد فلومتر کوریولیس MicroMotion CNG050
فلومتر CNG050 با طراحی فشرده و کارآمد برای کاربردهای مختلف طراحی شده است. این ابعاد باعث می‌شود نصب فلومتر در محیط‌های صنعتی محدود و فضاهای کوچک آسان باشد.
ابعاد کلی و موقعیت اتصالات فلومتر به‌صورت زیر است:
- طول کل: 416 میلی‌متر
- ارتفاع کل : 171 میلی‌متر
- عرض کل: 111 میلی‌متر
- وزن: (6 کیلوگرم)
قیمت و خرید مس فلومتر میکروموشن Micro Motion – CNG050
جهت خرید فلومتر گاز کوریولیس CNG050 و دریافت قیمت آن، از قسمت استعلام قیمت در واتساپ یا استعلام قیمت انلاین ، درخواست خود را برای کنترل با ما ارسال کنید. پس از بررسی درخواست توسط کارشناسان، پیشنهاد قیمت خدمت شما ارسال می گردد. در صورتی که پیش فاکتور مورد تایید شما بود خرید محصول مدنظر، توسط مشتریان عزیز انجام می پذیرد. برای دریافت مشاوره درباره فلومتر جرمی Micro Motion CNG050، با تیم متخصص کنترل‌باما در تماس باشید و از راهنمایی حرفه‌ای ما بهره‌مند شوید.
