فلومتر جرمی Endress+Hauser سری 80F و83F

نوع فلومتر جرمی کوریولیس
نوع اتصال فلنج ، دنده ، کلمپ
سایز اتصال 8…250mm DN
دبی جرمی

0…2200000 m3/hr

(وابسته به سایز انتخابی)

دما 200°-350°C(وابسته به سایز انتخابی)
فشار

16…100 bar

(وابسته به مدل انتخابی)

خروجی Pulse,4…20mA
جنس هوزینگ ترانسمیتر آلومینیوم دایکاست
جنس هوزینگ سنسور استیل 304
جنس اتصالات استیل 316L
کاربرد تمام سیالات تراکم پذیر و ناپذیر با هر ویژگی و خواصی
WhatsApp استعلام قیمت از واتس‌اپ

Description

فلومتر جرمی چیست؟

فلومتر جرمی نوعی دبی سنج است که دبی جرمی سیال در حال حرکت در لوله را اندازه گیری می‌کند. دبی جرمی با دبی حجمی – که حجم را در واحد زمان اندازه گیری می کند – متفاوت است. دبی جرمی جرم را در واحد زمان اندازه گیری می کند. اندازه گیری جریان جرمی اساس اکثر فرمولاسیون ها، تعیین تعادل مواد، و عملیات انتقال حفاظت در صنایع مختلف است. با توجه به اینکه این اندازه‌گیری‌ها حیاتی‌ترین اندازه‌گیری‌های جریان در یک کارخانه هستند، قابلیت اطمینان و دقت تشخیص جریان جرمی بسیار مهم است.





فلومتر جرمی Endress+Hauser

شرکت Endress+Hauser انواع مختلف فلومترهای دقیق را تولید می‌کند و فلومترهای جرمی، یکی از بهترین محصولات این شرکت هستند. یک سری بسیار مهم از فلومترهای جرمی کمپانی Endress+Hauser، تحت سری‌های 80Fو83F و تولید میشود که هر کدام از این فلومترهای جرمی، کارایی ویژه‌ای دارند. این سری از دبی سنج ها از نوع فلومترهای جرمی کوریولیس است که در ادامه هر کدام از این فلومترها را مورد بحث و بررسی قرار می‌دهیم و ویژگی‌ آنها را بیان می‌کنیم.



فلومتر جرمی Endess+Hauhser سری F

کاربرد فلومتر جرمی Endress+Hauser سری های 80F و83

اصل اندازه گیری کوریولیس به طور مستقل از خواص فیزیکی سیال، مانند ویسکوزیته دانسیته عمل می کند
• اندازه گیری بسیار دقیق مایعات و گازها(مانند روغن ها، روان کننده ها، سوخت ها، گازهای مایع، حلال ها،
مواد غذایی و گازهای فشرده)
• تحمل دمای سیال تا 350 درجه سانتیگراد وابسته به نوع آن
• تحمل فشار فرآیند تا 100 بار وابسته به نوع آن
• اندازه گیری جریان جرمی تا 2200 تن در ساعت وابسته به نوع و سایز آن
تاییدیه برای مناطق انفجاری: ATEX، FM، CSA، TIIS، IECEx، NEPSI
تاییدیه در بخش صنایع غذایی/بهداشتی: 3A، FDA، EHEDG
اتصال به تمام سیستم های رایج کنترل فرآیند: HART، PROFIBUS DP/PA، FOUNDATION Fieldbus،MODBUS





سیستم اندازه گیری

سیستم اندازه گیری از یک فرستنده و یک سنسور تشکیل شده است. دو مدل موجود است:

مدل فشرده(کامپکت): فرستنده و سنسور یک واحد مکانیکی را تشکیل می دهند.
مدل از راه دور(ریموت): فرستنده و سنسور به طور فیزیکی جدا از یکدیگر نصب شده اند
ویژگیهای فلومتر جرمی Endress+Hauser سری 80F و 83F



متغیرهای اندازه گیری

جریان جرمی (متناسب با اختلاف فاز بین دو سنسور نصب شده بر روی لوله اندازه گیری به ثبت تغییر فاز در نوسان)
• چگالی سیال (متناسب با فرکانس رزونانس لوله اندازه گیری)
• دمای سیال (اندازه گیری شده با سنسورهای دما)



شرایط عملکرد

شرایط عملکردی فلومترهای اندرس هاوزر سری 80F، 83F به شرح زیر است:

دمای محیط -20…60°C
دمای نگهداری-40…80°C
دمای سیال promass F : -50…200°C
promass F (ورژن دما بالا) : -50…350°C
رنج فشار 16…100bar



رنج اندازه گیری دبی

رنج اندازه گیری دبی برای مایعات

حداقل و حداکثر دبی اندازه گیری شده برای مایعات مطابق با سایز فلومتر طبق جدول زیر است:

ابعاد فلومتر جرمی 3
ابعاد فلومتر جرمی 3
ابعاد فلومتر جرمی اندرس هاوزر
ابعاد فلومتر جرمی اندرس هاوزر





رنج اندازه گیری دبی برای گازها

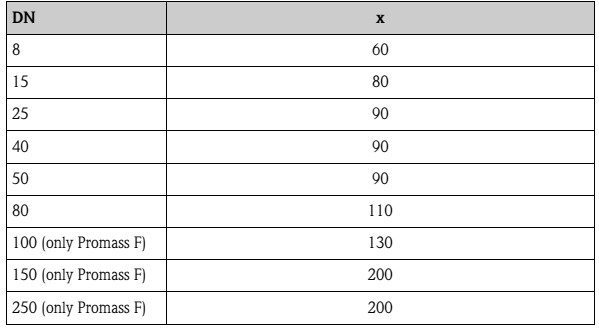

ماکزیمم دبی اندازه گیری گازها برای هر سایز به چگالی گاز بستگی دارد. برای محاسبه مقادیر ماکزیمم از فرمول زیر استفاده کنید:

رنج اندازه گیری دبی برای گازها



مثالی جهت محاسبه دبی ماکزیمم گاز

نوع فلومتر Promass F
سایز DN50
گاز : هوا با دانسیته 60.3Kg/m3(در دمای 20°C و فشار 50bar)
از جدول رنج اندازه گیری مایع: 70000kg/hr(برای سایز 50)
از جدول X=90(برای سایز 50)
محاسبه ماکزیمم دبی گاز با سایز و چگالی بالا:

ابعاد فلومتر جرمی اندرس هاوزر
ابعاد فلومتر جرمی اندرس هاوزر





خروجی



Promass 80 – خروجی جریان 4…20mA

–  خروجی پالس

– PROFIBUS PA

Promass 83 – خروجی جریان 4…20mA

–  خروجی پالس

– PROFIBUS  PA

– PROFIBUS  DP

– MODBUS

– Fieldbus FOUNDATION





ترانسمیتر



ابعاد فلومتر جرمی2
ابعاد فلومتر جرمی2
– نمایشگر دو خطی کریستال مایع- عملکرد با دکمه های فشاری
ابعاد فلومتر جرمی2
ابعاد فلومتر جرمی2
– نمایشگر چهار خطی کریستال مایع- عملکرد با “کنترل لمسی”- راه اندازی سریع برنامه خاص- اندازه گیری دبی جرمی، دبی حجمی، چگالی و دما و همچنین متغیرهای محاسبه شده (به عنوان مثال غلظت مایعات)



سنسور



تصویر از پایین فلومتر جرمی
تصویر از پایین فلومتر جرمی
سنسور یونیورسال برای دمای سیال تا 200 درجه سانتیگراد• قطرهای اسمی DN 8…250 • جنس: استیل EN 1.4539/ASTM 904L،EN 1.4404/ASTM 316L، آلیاژ C-22 DIN 2.4602
تصویر از پایین فلومتر جرمی
تصویر از پایین فلومتر جرمی
سنسور یونیورسال دمای بالا برای دمای سیال تا 350 درجه سانتیگراد• قطرهای اسمی DN 25, 50, 80• جنس: آلیاژ C-22، DIN 2.4602،EN 1.4404/ASTM 316L



الزامات نصب

به نکات زیر توجه کنید:

• هیچ اقدام خاصی مانند ساپورت لازم نیست. نیروهای خارجی توسط ساخت و ساز جذب می شوند
فلومتر تحت تأثیر ارتعاشات لوله قرار نمی گیرد.
• برای اتصالاتی که تلاطم ایجاد می کنند (دریچه ها، زانویی ها، قطعات T و غیره) نیازی به اقدامات احتیاطی خاصی نیست.تا زمانی که هیچ کاویتاسیونی رخ ندهد.
• به دلایل مکانیکی و برای محافظت از لوله، ساپورت برای فلومترهای سنگین توصیه می شود.
مطمئن شوید که جهت فلش روی پلاک سنسور با جهت جریان مطابقت دارد



محل نصب

حباب های هوا یا گاز در لوله اندازه گیری می تواند منجر به افزایش خطاهای اندازه گیری شود.
از مکان های نصب زیر در لوله خودداری کنید:
• بالاترین نقطه یک خط لوله. خطر تجمع هوا
• مستقیماً در بالادست یک خروجی لوله آزاد در یک خط لوله عمودی



روش نصب فلومتر جرمی
روش نصب فلومتر جرمی





ابعاد فلومتر

ابعاد فلومتر جرمی اندرس هاوزر
ابعاد فلومتر جرمی اندرس هاوزر
ابعاد فلومتر جرمی2
ابعاد فلومتر جرمی2
ابعاد فلومتر جرمی 3
ابعاد فلومتر جرمی 3
تصویر از پایین فلومتر جرمی
تصویر از پایین فلومتر جرمی





جهت انتخاب فلومتر مناسب به نکات زیر دقت کنید:

1- تعیین سایز دبی سنج با توجه به رنج دبی آن از جدول سایز و دبی(مایع یا گاز)
2- دمای سیال
3- فشار سیال
4- سیگنال خروجی مورد نیاز
5- ریموت یا کامپکت بودن فلومتر
6- ضد انفجار بودن یا نبودن فلومتر
7- نوع اتصال و کلاس آن



تعمیر و کالیبراسیون فلومتر جرمی Endress+Hauser

تعمیر و کالیبراسیون انواع فلومتر های جرمی در مجموعه کنترل با ما (آراد کنترل) انجام میشود. در صورت نیاز به تعمیر و کالیبراسون فلومتر خود، میتوانید با کارشناسان مجموعه تماس بگیرید.



خرید فلومتر جرمی Endress+Hauser

جهت خرید فلومتر جرمی، ابتدا مشخصات و سایز آن را با توجه به توضیحات ارائه شده انتخاب کنید. پس از انتخاب محصول مد نظر، از قسمت درخواست قیمت محصولی که انتخاب نموده اید، مشخصات مورد نیاز خود را تکمیل نموده و آنرا برای کنترل با ما ارسال کنید. پس از بررسی درخواست توسط کارشناسان، پیشنهاد قیمت خدمت شما ارسال می گردد. در صورتی که پیش فاکتور مورد تایید شما بود خرید محصول مدنظر، توسط مشتریان عزیز انجام می پذیرد.
و یا در صورت لزوم با کارشناسان فروش تماس بگیرید.



فروش فلومتر جرمی Endress+Hauser سری80F و 83F

فروش فلومتر جرمی Endress+Hauser سری 80F و 83F در مجموعه کنترل با ما، در سایزهای مختلف



قیمت فلومتر جرمی Endress+Hauser سری 80F، 83F

جهت دریافت فلومتر جرمی Endress+Hauser ، ابتدا سایز و مشخصات آن را با توجه به توضیحات ارائه شده انتخاب کنید. پس از انتخاب محصول مد نظر، از قسمت درخواست قیمت محصولی که انتخاب نموده اید، مشخصات مورد نیاز خود را تکمیل نموده و آنرا برای کنترل با ما ارسال کنید. پس از بررسی درخواست توسط کارشناسان، پیشنهاد قیمت خدمت شما ارسال می گردد.
و یا در صورت لزوم با کارشناسان فروش تماس بگیرید.

Additional information
Weight 20 kg
Dimensions 20 × 25 × 30 cm
سایز(inch)

1/4, 1/2, 1, 2, 3, 11/4, 11/2, 4, 5, 6, 21/2

دما(c°)

200 °C, 350 °C

فشار (bar)

100, 40, 60

مشخصات

مشخصات

نوع فلومتر جرمی کوریولیس
نوع اتصال فلنج ، دنده ، کلمپ
سایز اتصال 8…250mm DN
دبی جرمی

0…2200000 m3/hr

(وابسته به سایز انتخابی)

دما promass F :  -50…200°Cpromass F (ورژن دما بالا) :  -50…350°C
دمای محیط -20…60°C
دمای نگهداری -40…80°C
فشار 16…100bar(وابسته به مدل انتخابی)
خروجی Pulse,4…20mA
سیال تمام سیالات تراکم پذیر و ناپذیر با هر ویژگی و خواصی
مقاومت لرزشی تا شتاب 1g و 10…150Hz
IP 67
جنس هوزینگ ترانسمیتر آلومینیوم دایکاست
جنس هوزینگ سنسور استیل 304
جنس اتصالات استیل 316L
پروتکل ارتباطی HART, Profibus DP/PA, FOUNDATION
Fieldbus, MODBUS(وابسته به مدل انتخابی)
حالت انفجاری ATEX, FM, CSA, TIIS,IECEx, NEPSI

(وابسته به مدل انتخابی)

تغذیه 220VAC  or  24VDC
