فلومتر جرمی Endress+Hauser سری 80M،83M

نوع فلومتر جرمی کوریولیس
نوع اتصال فلنج ، دنده، کلمپ
سایز اتصال 8…80mm DN
دبی جرمی

0…180000 m3/hr

(وابسته به سایز انتخابی)

دما -50…150°C
فشار 100,350bar

(وابسته به مدل انتخابی)

خروجی Pulse,4…20mA
جنس هوزینگ ترانسمیتر آلومینیوم دایکاست
جنس هوزینگ سنسور استیل 304
جنس اتصالات استیل 316L
کاربرد تمام سیالات تراکم پذیر و ناپذیر با هر ویژگی و خواصی
WhatsApp استعلام قیمت از واتس‌اپ

Description

فلومتر جرمی چیست؟

فلومتر جرمی نوعی دبی سنج است که دبی جرمی سیال در حال حرکت در لوله را اندازه گیری می‌کند. دبی جرمی با دبی حجمی – که حجم را در واحد زمان اندازه گیری می کند – متفاوت است. دبی جرمی جرم را در واحد زمان اندازه گیری می کند. اندازه گیری جریان جرمی اساس اکثر فرمولاسیون ها، تعیین تعادل مواد، و عملیات انتقال حفاظت در صنایع مختلف است. با توجه به اینکه این اندازه‌گیری‌ها حیاتی‌ترین اندازه‌گیری‌های جریان در یک کارخانه هستند، قابلیت اطمینان و دقت تشخیص جریان جرمی بسیار مهم است.



فلومتر جرمی Endress+Hauser

شرکت Endress+Hauser انواع مختلف فلومترهای دقیق را تولید می‌کند و فلومترهای جرمی، یکی از بهترین محصولات این شرکت هستند. یک سری بسیار مهم از فلومترهای جرمی کمپانی Endress+Hauser، تحت سری‌های 80M و 83M تولید میشود که هر کدام از این فلومترهای جرمی، کارایی ویژه‌ای دارند. این سری از دبی سنج ها از نوع فلومترهای جرمی کوریولیس است که در ادامه هر کدام از این فلومترها را مورد بحث و بررسی قرار می‌دهیم و ویژگی‌ آنها را بیان می‌کنیم.



کاربرد فلومتر جرمی Endress+Hauser سری های 80M و83

اصل اندازه گیری کوریولیس به طور مستقل از خواص فیزیکی سیال، مانند ویسکوزیته دانسیته عمل می کند

  • اندازه گیری بسیار دقیق مایعات و گازها(مانند روغن ها، روان کننده ها، سوخت ها، گازهای مایع، حلال ها،

مواد غذایی و گازهای فشرده)

  • تحمل دمای سیال تا 150+ درجه سانتیگراد وابسته به نوع آن
  • تحمل فشار فرآیند تا 350 بار وابسته به نوع آن
  • اندازه گیری جریان جرمی تا 180 تن در ساعت وابسته به نوع و سایز آن

تاییدیه برای مناطق انفجاری: ATEX، FM، CSA، TIIS، IECEx، NEPSI

تاییدیه در بخش صنایع غذایی/بهداشتی: 3A، FDA، EHEDG

اتصال به تمام سیستم های رایج کنترل فرآیند: HART، PROFIBUS DP/PA، FOUNDATION Fieldbus،MODBUS

فلومتر جرمی Endress+Hauser سری 80M، 83M
فلومتر جرمی Endress+Hauser سری 80M، 83M

سیستم اندازه گیری

سیستم اندازه گیری از یک فرستنده و یک سنسور تشکیل شده است. دو مدل موجود است:

مدل فشرده(کامپکت): فرستنده و سنسور یک واحد مکانیکی را تشکیل می دهند.
مدل از راه دور(ریموت): فرستنده و سنسور به طور فیزیکی جدا از یکدیگر نصب شده اند

فلومتر جرمی Endess+Hauhser سری M- مدل ریموت
فلومتر جرمی Endess+Hauhser سری M- مدل ریموت

ویژگیهای فلومتر جرمی Endress+Hauser سری 80M، 83M

متغیرهای اندازه گیری

جریان جرمی (متناسب با اختلاف فاز بین دو سنسور نصب شده بر روی لوله اندازه گیری به ثبت تغییر فاز در نوسان)
• چگالی سیال (متناسب با فرکانس رزونانس لوله اندازه گیری)
• دمای سیال (اندازه گیری شده با سنسورهای دما)



شرایط عملکرد

شرایط عملکردی فلومترهای اندرس هاوزر سری 80M، 83M به شرح زیر است:
دمای محیط -20…60°C
دمای نگهداری-40…80°C
دمای سیال: -50…150°C
رنج فشار promass M : 40…100bar
promass M (ورژن فشار بالا) : 350bar



رنج اندازه گیری دبی

رنج اندازه گیری دبی برای مایعات

حداقل و حداکثر دبی اندازه گیری شده برای مایعات مطابق با سایز فلومتر طبق جدول زیر است:

رنج اندازه گیری دبی برای گازها

رنج اندازه گیری دبی برای گازها

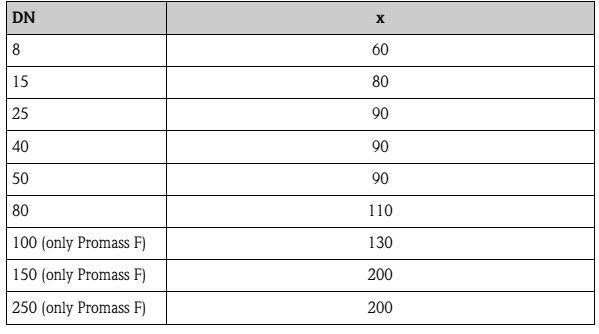

ماکزیمم دبی اندازه گیری گازها برای هر سایز به چگالی گاز بستگی دارد. برای محاسبه مقادیر ماکزیمم از فرمول زیر استفاده کنید:



رنج اندازه گیری دبی برای گازها

رنج اندازه گیری دبی برای گازها2

خروجی

Promass 80

mA – خروجی جریان 4…20

–  خروجی پالس

– PROFIBUS PA

Promass 83 – خروجی جریانmA 4…20

–  خروجی پالس

– PROFIBUS  PA

– PROFIBUS  DP

– MODBUS

– Fieldbus FOUNDATION





ترانسمیتر



Promass 80 – نمایشگر دو خطی کریستال مایع- عملکرد با دکمه های فشاری
فلومتر جرمی Endress+Hauser سری 80M، 83M - 5 – نمایشگر چهار خطی کریستال مایع- عملکرد با “کنترل لمسی”- راه اندازی سریع برنامه خاص- اندازه گیری دبی جرمی، دبی حجمی، چگالی و دما و همچنین متغیرهای محاسبه شده (به عنوان مثال غلظت مایعات)





سنسور

فلومتر جرمی Endress+Hauser سری 80M، 83M - 6 سنسور قوی برای فشارهای شدید فرآیند، و درجه حرارت سیال تا 150 درجه سانتیگراد• قطرهای اسمی DN 8…80 جنس: تیتانیوم، Ti Grade 2، Ti Grade 9



الزامات نصب



به نکات زیر توجه کنید:

• هیچ اقدام خاصی مانند ساپورت لازم نیست. نیروهای خارجی توسط ساخت و ساز جذب می شوند
• فلومتر تحت تأثیر ارتعاشات لوله قرار نمی گیرد.
• برای اتصالاتی که تلاطم ایجاد می کنند (دریچه ها، زانویی ها، قطعات T و غیره) نیازی به اقدامات احتیاطی خاصی نیست.تا زمانی که هیچ کاویتاسیونی رخ ندهد.
• به دلایل مکانیکی و برای محافظت از لوله، ساپورت برای فلومترهای سنگین توصیه می شود.
مطمئن شوید که جهت فلش روی پلاک سنسور با جهت جریان مطابقت دارد



محل نصب

حباب های هوا یا گاز در لوله اندازه گیری می تواند منجر به افزایش خطاهای اندازه گیری شود.
از مکان های نصب زیر در لوله خودداری کنید:
• بالاترین نقطه یک خط لوله. خطر تجمع هوا
• مستقیماً در بالادست یک خروجی لوله آزاد در یک خط لوله عمودی

فلومتر جرمی Endress+Hauser سری 80M، 83M - 7

ابعاد فلومتر



انتخاب فلومتر فلومتر جرمی Endress+Hauser سری 80M، 83M

جهت انتخاب فلومتر مناسب به نکات زیر دقت کنید:

1- تعیین سایز دبی سنج با توجه به رنج دبی آن از جدول سایز و دبی(مایع یا گاز)
2- دمای سیال
3- فشار سیال
4- سیگنال خروجی مورد نیاز
5- ریموت یا کامپکت بودن فلومتر
6- ضد انفجار بودن یا نبودن فلومتر
7- نوع اتصال و کلاس آن

فلومتر جرمی Endress+Hauser سری 80M، 83M - 9

فلومتر جرمی Endress+Hauser سری 80M، 83M – 10فلومتر جرمی Endress+Hauser سری 80M، 83M - 10

فلومتر جرمی Endress+Hauser سری 80M، 83M - 11

تعمیر و کالیبراسیون فلومتر جرمی Endress+Hauser

تعمیر و کالیبراسیون انواع فلومتر های جرمی در مجموعه کنترل با ما (آراد کنترل) انجام میشود. در صورت نیاز به تعمیر و کالیبراسون فلومتر خود، میتوانید با کارشناسان مجموعه تماس بگیرید.



خرید فلومتر جرمی Endress+Hauser

جهت خرید فلومتر جرمی، ابتدا مشخصات و سایز آن را با توجه به توضیحات ارائه شده انتخاب کنید. پس از انتخاب محصول مد نظر، از قسمت درخواست قیمت محصولی که انتخاب نموده اید، مشخصات مورد نیاز خود را تکمیل نموده و آنرا برای کنترل با ما ارسال کنید. پس از بررسی درخواست توسط کارشناسان، پیشنهاد قیمت خدمت شما ارسال می گردد. در صورتی که پیش فاکتور مورد تایید شما بود خرید محصول مدنظر، توسط مشتریان عزیز انجام می پذیرد.
و یا در صورت لزوم با کارشناسان فروش تماس بگیرید.



فروش فلومتر جرمی Endress+Hauser سری 80M، 83M

فروش فلومتر جرمی Endress+Hauser سری 80M، 83M در مجموعه کنترل با ما، در سایزهای مختلف



قیمت فلومتر جرمی Endress+Hauser سری 80M، 83M

جهت دریافت فلومتر جرمی Endress+Hauser ، ابتدا سایز و مشخصات آن را با توجه به توضیحات ارائه شده انتخاب کنید. پس از انتخاب محصول مد نظر، از قسمت درخواست قیمت محصولی که انتخاب نموده اید، مشخصات مورد نیاز خود را تکمیل نموده و آنرا برای کنترل با ما ارسال کنید. پس از بررسی درخواست توسط کارشناسان، پیشنهاد قیمت خدمت شما ارسال می گردد.
و یا در صورت لزوم با کارشناسان فروش تماس بگیرید.

Additional information
Weight 20 kg
Dimensions 20 × 25 × 30 cm
سایز(inch)

1/4, 1/2, 1, 2, 3, 11/4, 11/2, 21/2

فشار (bar)

100, 350

مشخصات

مشخصات

نوع فلومتر جرمی کوریولیس
نوع اتصال فلنج ، دنده، کلمپ
سایز اتصال 8…80mm DN
دبی جرمی

0…180000 m3/hr

(وابسته به سایز انتخابی)

دما -50…150°C
دمای محیط -20…60°C
دمای نگهداری -40…80°C
فشار 100,350bar

(وابسته به مدل انتخابی)

فشار (مدل) promass M  :  40…100barpromass M  (ورژن فشار بالا) :  350bar
خروجی Pulse,4…20mA
مقاومت لرزشی تا شتاب 1g و 10…150Hz
IP 67
جنس هوزینگ ترانسمیتر آلومینیوم دایکاست
جنس هوزینگ سنسور استیل 304
جنس اتصالات استیل 316L
پروتکل ارتباطی HART, Profibus DP/PA, FOUNDATION
Fieldbus, MODBUS(وابسته به مدل انتخابی)
حالت انفجاری ATEX, FM, CSA, TIIS,IECEx, NEPSI

(وابسته به مدل انتخابی)

تغذیه 220VAC  or  24VDC
کاربرد تمام سیالات تراکم پذیر و ناپذیر با هر ویژگی و خواصی
