فلومتر التراسونیک(اولتراسونیک) Endress+Hauser اندرس هاوزر سری Prosonic 93W
فلومتر التراسونیک (اولتراسونیک)Endress+Hauser اندرس هاوزر سری Prosonic 93W ساخت کمپانی مطرح Endress+Hauser آلمان است که یکی از برترین سازندگان تجهیزات ابزار دقیق در دنیاست. این فلومتر از سیستم اندازه‌گیری جریان اولتراسونیک بهره می‌برد و بر اساس اختلاف زمان انتقال کار می‌کند. در این روش، یک سیگنال اولتراسونیک در هر دو جهت (همسو و خلاف جهت جریان) ارسال می‌شود. از آنجا که سرعت انتقال صوت در جهت جریان بیشتر از خلاف جهت آن است، این اختلاف زمانی مستقیماً متناسب با سرعت جریان مایع خواهد بود.

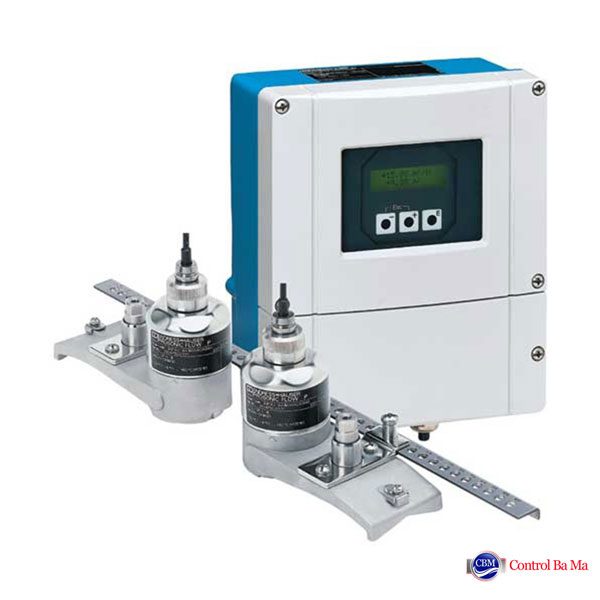

اجزا فلومتر التراسونیک Endress+Hauser Prosonic 93W
این فلومتر اولتراسونیک از دو قسمت تشکیل شده است:
1- سنسور :
سنسور سری W این فلومتر از نوع کلمپی است . سنسورهای کلمپی پروسونیک فلو از بیرون بر روی لوله‌های موجود نصب می‌شوند. این نوع سنسور دارای ویژگیها و امکانات زیر است:
- نصب بدون نیاز به قطع فرآیند
- نصب سریع، آسان
- مناسب برای تمامی لوله‌های قابل انتقال صوت و مایعات پاک و کمی آلوده.
- محدوده قطر نامی بسیار وسیع DN 15 تا 4000 (1/2″ تا 156″).
2- ترانسمیتر :
ترانسمیتر از نوع 93 است. این ترانسمیتر دارای قابلیت های زیر است:
– امکان محاسبه میانگین، مجموع، یا تفاوت جریان در کانال‌ها
– نمایشگر LCD چهارخطی
– پیکربندی با کنترل لمسی
– اندازه‌گیری حجم و سرعت صوت

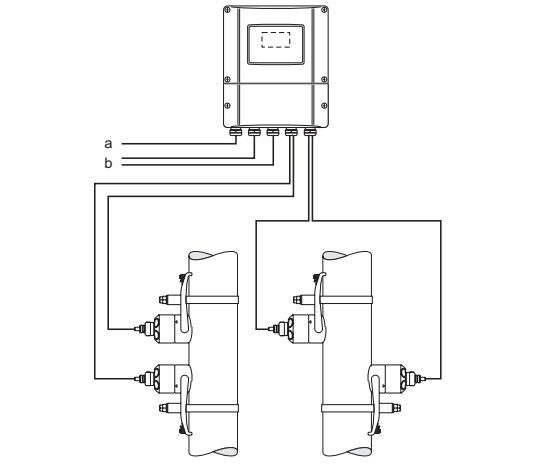

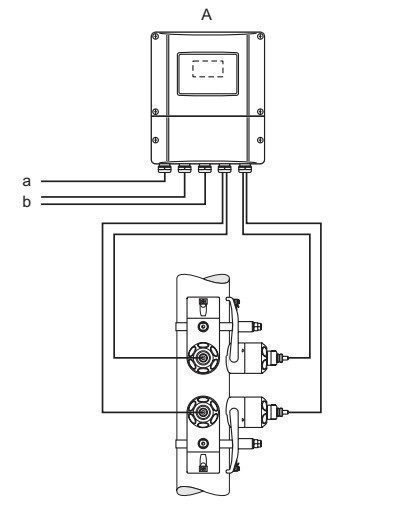

– اندازه‌گیری دو کانال همزمان بر روی دو لوله مختلف و یا دو مسیر بر روی یک لوله (مشاهده در شکل زیر)
ویژگیهای فنی فلومتراولتراسونیک Proline Prosonic Flow 93W
این فلومتر اواتراسونیک برای نصب در مناطق غیرخطرناک و Class I Division 2 طراحی شده و دارای نمایشگر LCD چهارخطی است که اطلاعات اندازه‌گیری را به‌وضوح نمایش می‌دهد. عملیات تنظیم و پیکربندی از طریق کنترل لمسی (Touch Control) انجام می‌شود که امکان استفاده آسان را فراهم می‌کند. همچنین قابلیت Quick Setup ویژه هر کاربرد، راه‌اندازی سریع و بدون پیچیدگی را ممکن می‌سازد.
فلومتر 93W قادر است اندازه‌گیری را به‌صورت دوکاناله انجام دهد، به این معنا که می‌توان دو مسیر مستقل اندازه‌گیری را پیکربندی کرد. این ویژگی، علاوه بر افزایش دقت، امکان اندازه‌گیری جریان در دو نقطه متفاوت را فراهم می‌کند. همچنین به‌طور استاندارد برای اندازه‌گیری ضخامت دیواره لوله طراحی شده است.
از دیگر ویژگیهای مهم این فلومتر می‌توان به ایزولاسیون گالوانیکی تمامی خروجی‌ها از منبع تغذیه و مدار اندازه‌گیری اشاره کرد که موجب افزایش ایمنی و کاهش تداخل‌های الکتریکی می‌شود. این دستگاه دارای درجه حفاظت IP67 / NEMA 4X است که آن را در برابر گردوغبار و نفوذ آب مقاوم می‌سازد و امکان استفاده در شرایط محیطی سخت را فراهم می‌آورد.
دیگر ویژگی فنی جریان سنج Endress+Hauser 93W به شرح زیر است:
- دقت اندازه‌گیری: ±0.5% از مقدار خوانده شده(of reading) به علاوه + ±0.02% از مقیاس کامل(of full scale) در حالت کالیبراسیون خشک، خطای اندازه‌گیری ممکن است تا ±2% مقدار اندازه‌گیری شده افزایش یابد.
- تکرارپذیری: ±0.3% برای سرعت جریان بالاتر از 0.3 متر بر ثانیه.
- محدوده اندازه‌گیری دبی: سرعت جریان: 0 تا 15 متر بر ثانیه (0 تا 50 فوت بر ثانیه).
- خروجی : جریان (4-20 میلی‌آمپر)، پالس
- پرتکل های ارتباطی: , HART PROFIBUS PA FOUNDATION Fieldbus,
- قطر اسمی لوله‌ها : Clamp-on: DN 15 تا DN 4000 (0.5 تا 156 اینچ)
- دمای محیط: 20- تا 60+ درجه سانتی‌گراد.
- دمای سیال: 20- تا 80+ درجه سانتی‌گراد.
- درجه حفاظتی : IP67
مشخصات الکتریکی دبی سنج التراسونیک Endress+Hauser سری 93W

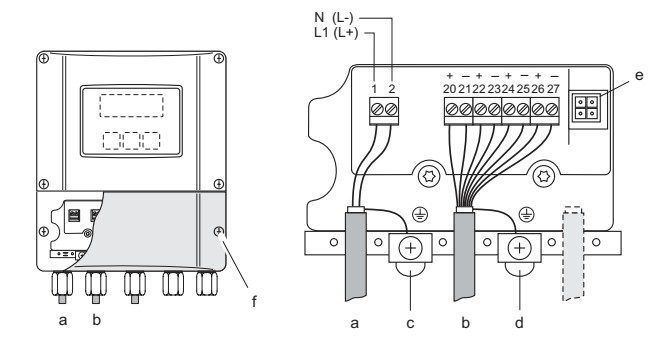

نحوه اتصال ترانسمیتر (مدل دیواری) با حداکثر سطح مقطع کابل 2.5 میلی‌متر مربع در شکل قابل مشاهده است:
- a) کابل تغذیه: 85…260VAC,20…55VAC,16…62VDC با توان مصرفی 18 VA / 10 W
- ترمینال شماره 1: L1 برای AC، L+ برای DC
- ترمینال شماره 2: N برای AC، L- برای DC
- b) ترمینال‌های شماره 20 تا 27: کابل سیگنال
c) ترمینال ارت: برای اتصال به زمین حفاظتی
d) ترمینال ارت کابل سیگنال: برای شیلد محافظ کابل سیگنال
e) کانکتور سرویس
f) پیچ‌های محفظه اتصالات

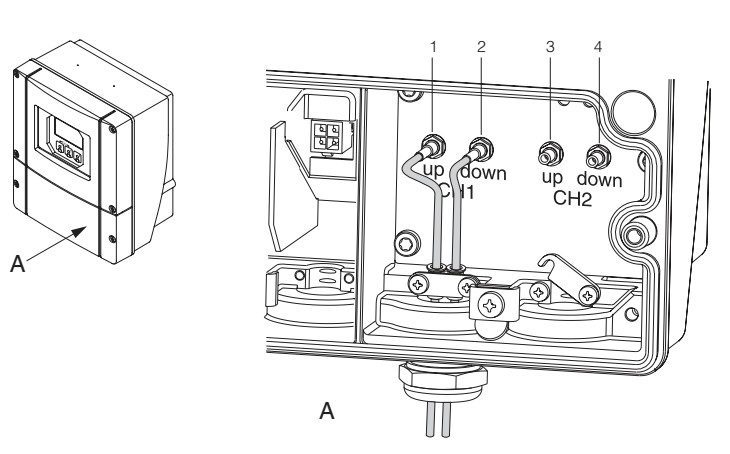

اتصال کابل‌های تغذیه حسگر در محفظه اتصالات در شکل مشخص است:
A = نمای A (محفظه دیواری؛ مناطق غیرخطرناک، منطقه Ex Zone 2)
1- کانال 1 (جریان رو به بالا)
2- کانال 1 (جریان رو به پایین)
3- کانال 2 (جریان رو به بالا)
4- کانال 2 (جریان رو به پایین)
تغذیه ولتاژ ورودی فلومتر 85 تا 260 ولت AC یا 16 تا 62 ولت DCاست و مصرف توان آن کمتر از 18 وات است.
مشخصات مکانیکی جریان سنج التراسونیک Endress+Hauser سری 93W

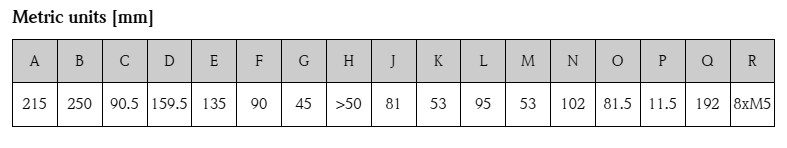

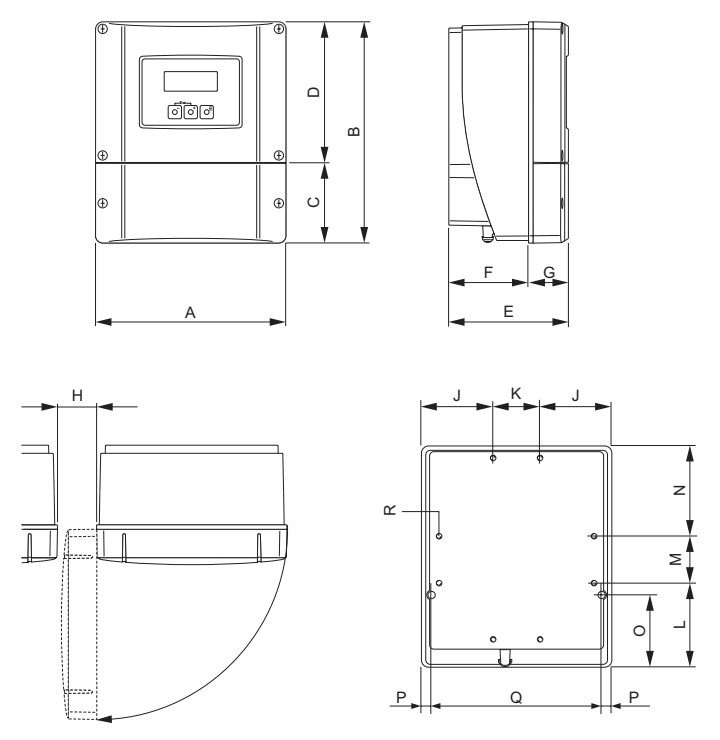

ابعاد فلومتر اولتراسونیک 93W در شکل زیر آمده است:
مشخصات نصب فلومتر التراسونیک اندرس هاوزرسری 93W
- نصب سنسورها: Clamp-onبدون نیاز به برش یا تغییر در لوله و مناسب برای لوله‌های پلاستیکی و فلزی.
- فواصل نصب: حداقل فاصله از تجهیزات مانند پمپ‌ها و شیرها به این صورت است که باید از ورودی 10 برابر قطر لوله و از خروجی5 برابر قطر لوله فاصله داشته باشد.
- سیم‌کشی: استفاده از کابل‌های شیلددار و ورودی‌ها و خروجی‌ها گالوانیکی ایزوله هستند.
کاربردهای فلومتر اولتراسونیک Endress+Hauser سری 93W
- صنایع فرآوری مایعات اندازه‌گیری جریان مایعات خالص یا کمی آلوده در صنایع مختلفی از جمله صنایع شیمیایی، نفت و پتروشیمی، غذایی و دارویی
- آب آشامیدنی: دارای تأییدیه برای استفاده در سیستم‌های آب شرب.
- فاضلاب: مناسب برای مدیریت و اندازه‌گیری جریان فاضلاب صنعتی و شهری.
- اندازه‌گیری دقیق در شرایط چالش‌برانگیز: دقت بالا در جریان‌های آشفته و ناپایدار با استفاده از سیستم دو کاناله.
مزایای کلیدی فلومتر التراسونیک Endress+Hauser سری 93W
- قابلیت اندازه‌گیری جریان دوطرفه برای مایعات خالص یا کمی آلوده
- دبی سنجی بدون افت فشار در خط لوله
- مقاوم در برابر لرزش‌ها
- نصب آسان بدون نیاز به توقف فرآیند
- قابل استفاده در آب آشامیدنی، فاضلاب و آب‌های صنعتی
- امکان اتصال به سیستم‌های کنترلی صنعتی از طریق HART، PROFIBUS PA، و FOUNDATION Fieldbus
- امکان استفاده به‌صورت کانال دوگانه برای افزایش دقت در اندازه‌گیری
- دقت بالا و تطبیق‌پذیری
- قابلیت اندازه‌گیری در دو کانال مجزا
- خروجی‌های متنوع برای ادغام در سیستم‌های پیشرفته
- مقاومت بالا در برابر شرایط محیطی سخت
جدول مقایسه فلومتر 91W با 93W
در ادامه جدول مقایسه‌ای بین سری Proline Prosonic Flow 91W و 93W ارائه شده است:
| ویژگی | Proline 91W | Proline 93W |
| تعداد کانال‌ها | تک کاناله | دو کاناله |
| دقت اندازه‌گیری | ±0.5% + ±0.1% از مقیاس کامل |
±0.5% + ±0.02% از مقیاس کامل |
| نمایشگر | دو خطی ساده | چهار خطی پیشرفته با Touch Control |
| کاربرد | کاربردهای عمومی | کاربردهای صنعتی پیشرفته |
| قابلیت‌های خاص | مناسب برای نصب ساده | اندازه‌گیری دقیق‌تر، امکان دو مسیره |
| پروتکل‌های ارتباطی | HART | HART، PROFIBUS PA، FOUNDATION Fieldbus |
