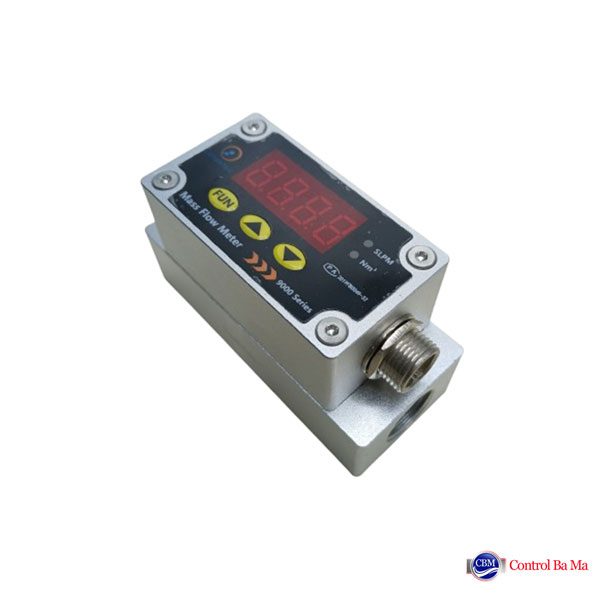

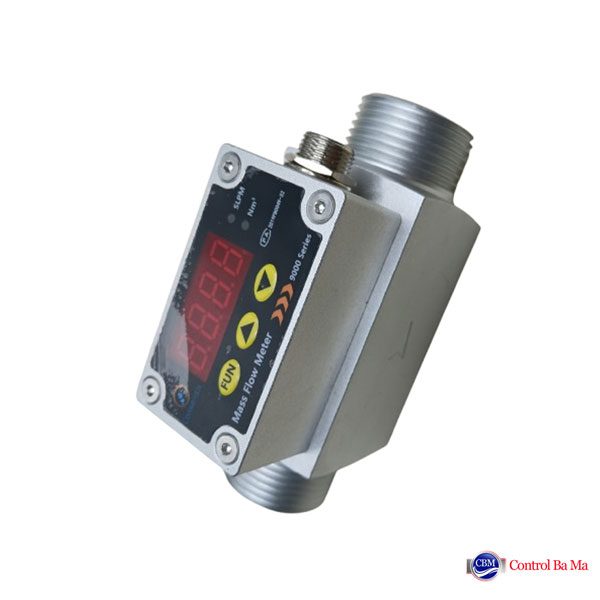

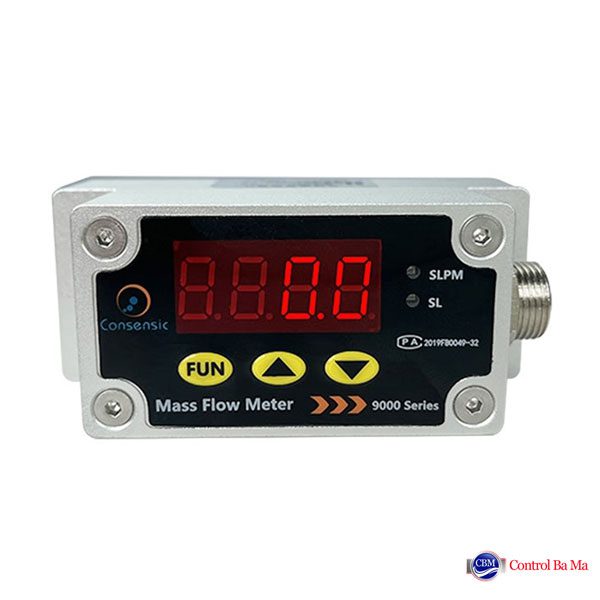

معرفی فلومتر گاز جرمی سری CMF9000 (Consensic)(فلومتر هوا- فلومتر گاز)
فلومتر سری CMF9000 از برند Consensic، یک ابزار پیشرفته برای اندازه‌گیری دقیق جریان جرمی گازهای صنعتی است. دفتر مرکزی و تیم تحقیق و توسعه شرکت Consensic واقع در جنوب سانفرانسیسکو ایالات متحده آمریکا است و کارخانه شرکت در کشور چین قرار دارد.
این محصول با بهره‌گیری از فناوری MEMS (سیستم‌های میکروالکترومکانیکی) طراحی شده و برای کار در محیط‌های صنعتی، آزمایشگاهی، پزشکی و پتروشیمی ایده‌آل است.
ویژگیهای برجسته فلومتر هوا و گاز جرمی CMF9000

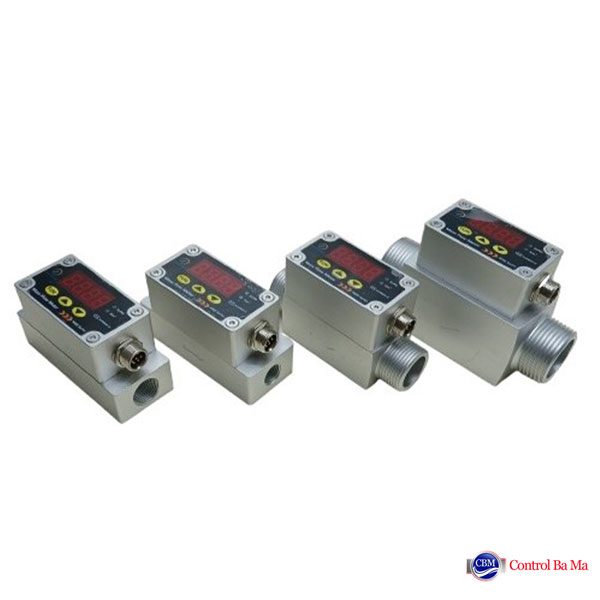

سایز بندی و رنج دبی: فلومتر جرمی CMF در 5 سایز تولید میشود که هر سایزی رنجی دبی های متنوعی را اندازه گیری میکند که سفارش فلومتر باید بر اساس رنج دبی مدنظر باشد. از جدول میتوانید سایز و دبی مدنظر را پیدا کنید.
| ماکزیمم دبی | قطر نامی(mm) | مدل |
| CMF9002 | 2 | 50,100,200,500,1000,2000,3000 (SCCM) |
| CMF9005 | 5 | 4,5,10,20,30,40,50 (SLPM) |
| CMF9008 | 8 | 20,30,40,50,100,150,200,250,300 (SLPM) |
| CMF9019 | 19 | 200,300,500,600,800,1000 (SLPM) |
| CMF9025 | 25 | 600,800,1000,1200,1500,2000 (SLPM) |
دقت بالا: دقت اندازه‌گیری تا ±1.5% از بازه کامل (Full Scale)
نسبت اندازه‌گیری وسیع: نسبت دامنه 1:100 برای اندازه‌گیری گسترده جریان
واکنش سریع: زمان پاسخ‌دهی پیش‌فرض ۶۷ میلی‌ثانیه
بدون نیاز به جبران دما و فشار: اندازه‌گیری حرارتی جرمی بدون نیاز به سنسور دما یا فشار جداگانه
خروجی‌های متنوع: شامل RS485 (پروتکل Modbus)، خروجی آنالوگ 1-5V یا 4-20mA
نمایشگر دیجیتال داخلی: LED چهار رقمی با نمایش لحظه‌ای و تجمعی جریان
پایداری و تکرارپذیری بالا: تکرارپذیری تا 0.25%
نصب آسان: اتصال رزوه‌ای مناسب برای استفاده در محیط‌های صنعتی
مصرف برق کم: کارکرد با ولتاژ 7 تا 24 ولت DC و جریان 50 میلی‌آمپر
قابلیت کار در شرایط سخت: تحمل دمای محیط تا 85+ درجه سانتیگراد و رطوبت کمتر از 100% RH (بدون میعان)
فشار کاری : فشار ماکزیمم کاری این دبی سنج گاز و هوا 5bar است
کاربردهای فلومتر جرمی گاز و هوا CMF9000(فلومتر گاز های نیتروژن- آرگون- اکسیژن- CO2- هلیوم و …)
کاربردفلومتر جرمی CMF برای دبی سنجی انواع گازها و هوا در دبی های مختلف در صنایع مختلف از جمله :
- صنایع شیمیایی و پتروشیمی
- تجهیزات پزشکی و بیولوژیکی
- کارخانه‌های مواد غذایی و نوشیدنی
- آزمایشگاه‌های تحقیقاتی
- سیستم‌های تهویه و تصفیه هوا
- صنعت خودرو و تولید انرژی
- ماشین‌آلات صنعتی و خودکارسازی خطوط تولید
این فلومتر دبی سیالات تمیز و خشک تراکم پذیر از جمله : هوا – نیتروژن – CO2- اکسیژن – هلیوم – آرگون و حتی برای گازهای دیگر قابلیت کالیبره دارد.
نکات مهم نصب راه‌اندازی فلومتر جرمی گاز CMF
- حتماً جهت جریان گاز مطابق با فلش روی بدنه دستگاه باشد.
- لوله‌کشی باید تمیز و بدون رسوب باشد.
- حداقل لوله مستقیم قبل و بعد دستگاه به ترتیب ۱۰ و ۵ برابر قطر داخلی باشد.
- از ورود روان‌کننده‌ها یا چسب‌ها به مسیر گاز جلوگیری شود.
- دستگاه ترجیحاً به صورت افقی نصب گردد.
سیم‌بندی و اتصالات دبی سنج گاز و هوا CMF
| شماره پین | عملکرد | رنگ سیم
|
| 1 | ولتاژ مثبت | قرمز |
| 2 | ولتاژ منفی (GND) | مشکی |
| 3 | RS485 A | آبی |
| 4 | RS485 B | سبز |
| 5 | خروجی آنالوگ 1-5V | زرد |
| 6 | خروجی جریان 4-20mA | قهوه‌ای |
| 7 | GND اضافی | سفید |
حالت‌ها نمایش نمایشگر
- نمایش جریان لحظه‌ای (SLPM)
- نمایش جریان تجمعی (m³)
- نمایش بیشینه و کمینه جریان
- مد تنظیمات منو: شامل قفل صفحه‌کلید، کالیبراسیون صفر، تنظیم زمان پاسخ، تعیین اعشار نمایش و بازیابی تنظیمات کارخانه

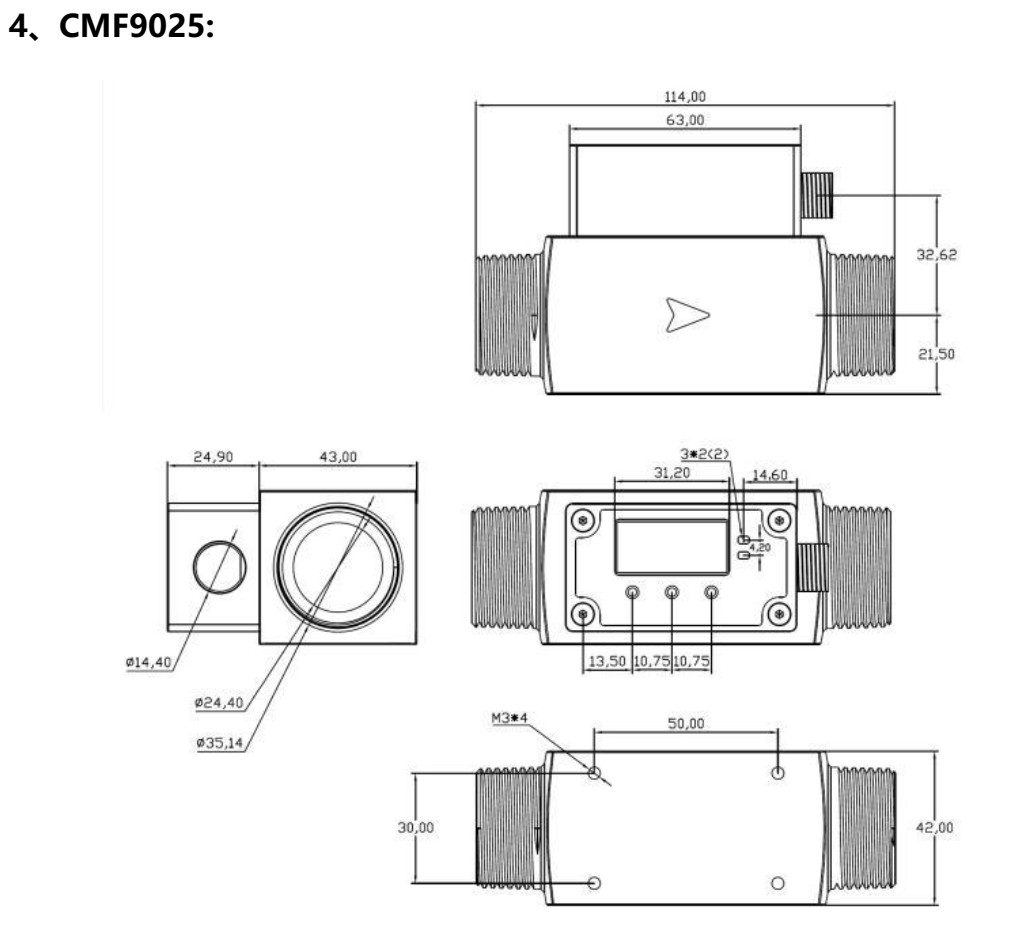

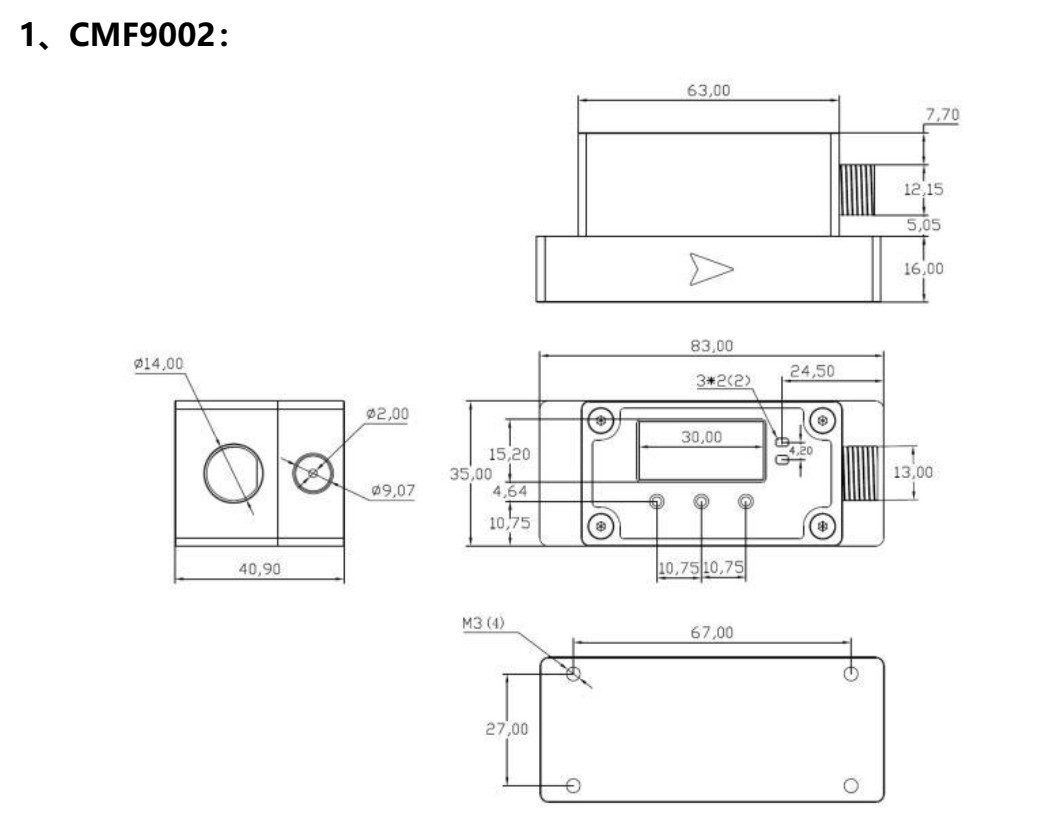

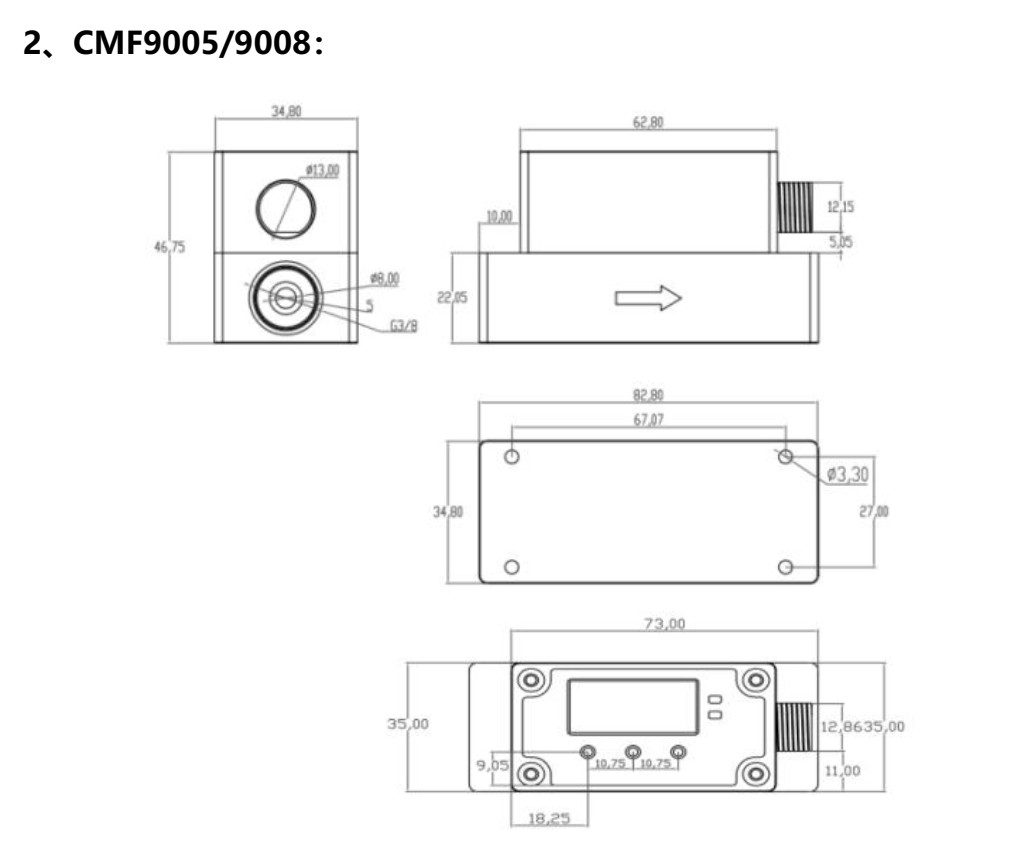

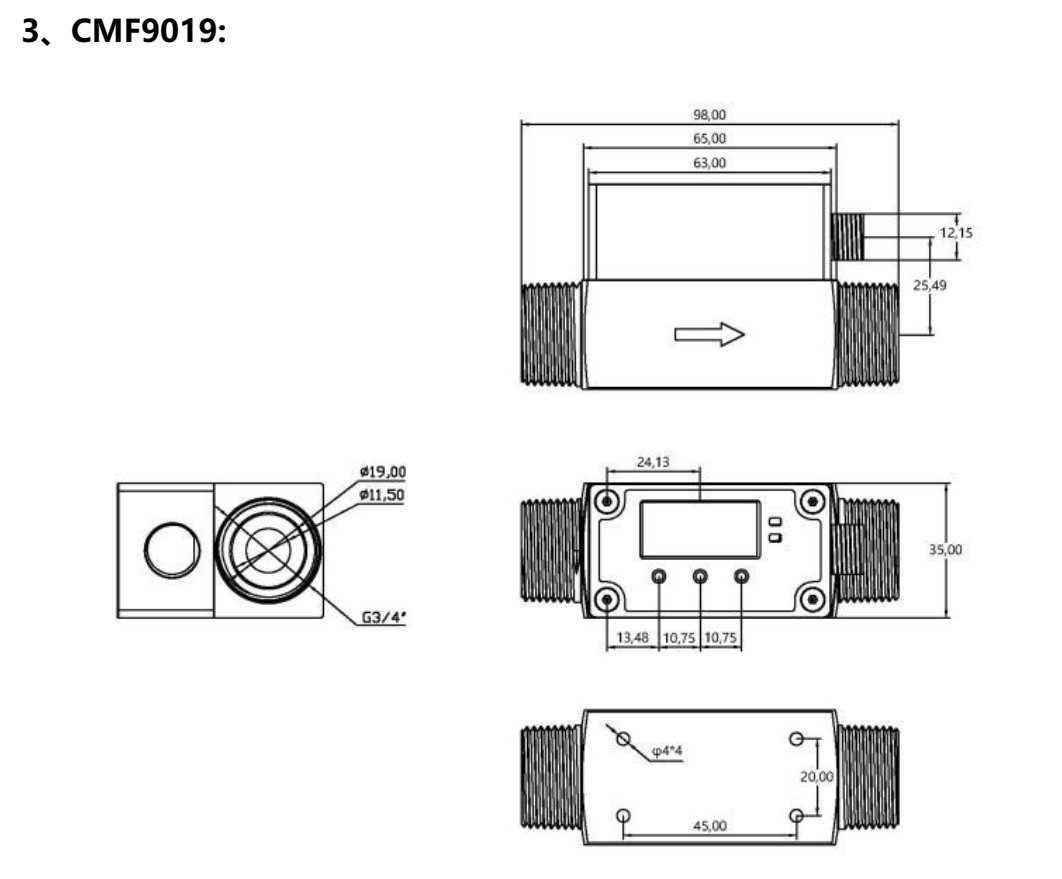

ابعاد فلومتر جرمی حرارتی گاز CMF
ابعاد سری های مختلف دبی سنج گاز و هوا Consensic در نقشه های زیر اورده شده است:
کالیبراسون جریان سنج گاز و هوا CMF
این محصول قبل از خروج از کارخانه تست و کالیبره شده و همراه با دفترچه راهنما، برگه تایید کیفیت و لیست بسته‌بندی ارائه می‌گردد. فلومتر در کارخانه توسط سیال هوا در شرایط استاندارد کالیبره میشود. در صورت استفاده برای دبی سنجی گازهای غیر از هوا باید فلومتر مجدد کالیبره شود، که این کار یا توسط افراد کارشناس در محل انجام میشود و یا در حالت بهتر این که به خود کارخانه سفارش کالیبره فلومتر برای گاز مد نظر داده میشود.
خرید فلومتر جرمی حرارتی گاز CMF
جهت خرید فلومتر گاز و هوا جرمی حرارتی Consensic سری CMF ابتدا شرایط عملکردی و ویژگیهای سیال خود را با شرایط عملکردی فلومتر مقایسه کنید در صورت ایده ال بودن سایز و دبی مدنظر را از جدول سایز و دبی انتخاب کنید و از طریق گزینه استعلام قیمت در واتزآپ برای کنترل با ما ارسال کنید. کارشناسان ما پس از بررسی استعلام، پیش فاکتور را خدمت شما ارسال خواهند کرد و یا در صورت نیاز با کارشناسان کنترل با ما تماس بگیرید.
مجتبی احمدی –
سلام. برای اندازه‌گیری دبی گاز آرگون در یک کوره آزمایشگاهی نیاز به دقت بالا داریم. دقت ±1.5% واقعاً کافیه؟ امکان سفارشی‌سازی یا کالیبراسیون برای آرگون دقیق‌تر وجود داره؟
عرفان شریفیان (پشتیبانی کنترل با ما) –
بله، دقت ۱.۵٪ برای اکثر مصارف صنعتی و آزمایشگاهی مناسبه، ولی در صورت نیاز به دقت بالاتر، امکان کالیبره کردن فلومتر به‌صورت خاص برای گاز آرگون وجود داره. لطفاً با کارشناسان ما در واتساپ در ارتباط باشید.
