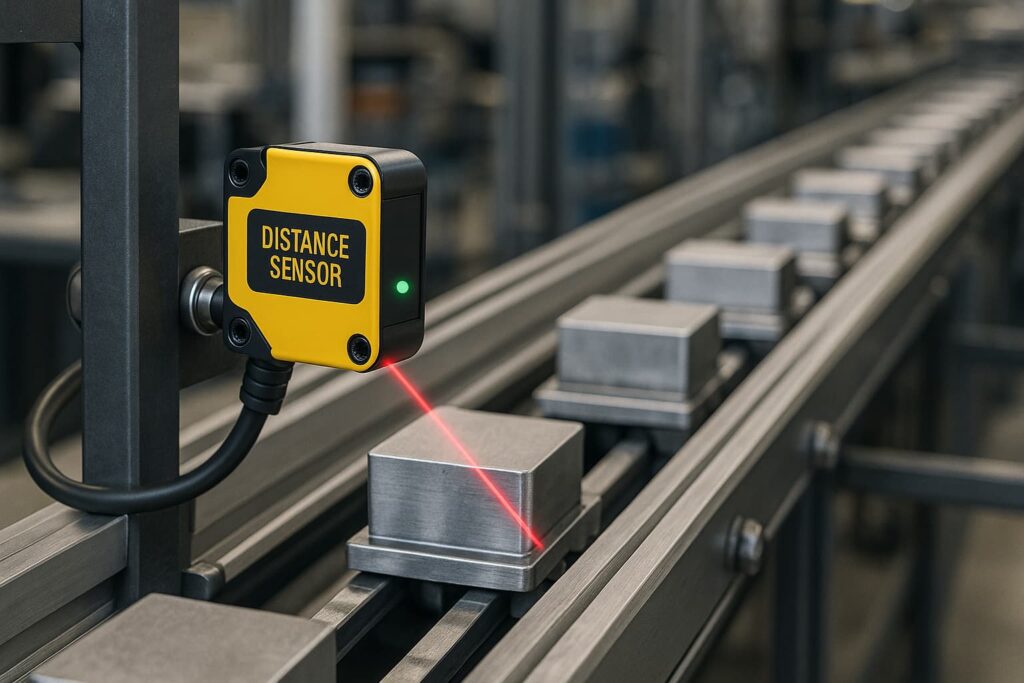

سنسورهای فاصلهسنج غیرتماسی برای اندازهگیری فاصلهی بین یک جسم و سنسور به کار میروند. این سنسورها در اتوماسیون صنعتی نقش حیاتی در موقعیتیابی، کنترل جریان مواد و تشخیص سطح ایفا میکنند. برای مثال، میتوان از آنها جهت تعیین موقعیت دقیق قطعات روی خط تولید، اندازهگیری سطح مخازن یا سیلوها و جلوگیری از برخورد در رباتها و ماشینآلات متحرک بهره برد. انتخاب صحیح یک سنسور فاصلهسنج متناسب با کاربرد صنعتی، تأثیر مستقیم بر دقت، قابلیت اطمینان و کارایی سیستم خواهد داشت. در این راهنمای جامع، ابتدا به معیارهای مهم انتخاب سنسور فاصلهسنج میپردازیم، سپس انواع تکنولوژیهای موجود را مقایسه کرده و در نهایت مدلهای واقعی و موجود در بازار (با تأکید بر بازار ایران) را معرفی میکنیم.
معیارهای مهم در انتخاب سنسور فاصلهسنج
انتخاب سنسور فاصلهسنج مناسب مستلزم در نظر گرفتن چندین معیار کلیدی است. در ادامه مهمترین عوامل را بررسی میکنیم:
برد (Range) مورد نیاز: حداکثر فاصلهای که سنسور باید اندازهگیری کند را مشخص کنید. سنسور باید دامنه اندازهگیری متناسب با کاربرد داشته باشد؛ بهطوریکه نه تنها فاصلهی معمول بلکه فاصله در بدترین شرایط را پوشش دهد. برای مثال، برخی حسگرهای لیزری صنعتی قادر به اندازهگیری فاصله تا دهها متر یا حتی کیلومتر هستند ، در حالی که سنسورهای کوچکتر (مثل مادون قرمز یا اولتراسونیک ارزان) معمولاً چند سانتیمتر تا چند متر برد دارند. همچنین حداقل فاصلهی قابلتشخیص (نقطهی کور سنسور) را در نظر داشته باشید؛ برخی سنسورها در فواصل بسیار نزدیک عملکرد مطلوبی ندارند.
دقت و رزولوشن: دقت به میزان نزدیکی مقدار اندازهگیریشده به مقدار واقعی گفته میشود و رزولوشن کوچکترین تغییر فاصلهای است که سنسور میتواند تشخیص دهد. بسته به نیاز کاربرد، حاشیه خطا یا تلورانس مجاز را تعیین کنید و سنسوری را انتخاب کنید که آن دقت را فراهم کند. سنسورهای پیشرفتهتر معمولاً هزینهی بالاتری دارند، بنابراین باید بین دقت مورد نیاز و هزینه تعادل برقرار کنید. برای نمونه، سنسورهای مادون قرمز ساده رزولوشنی در حدود چند میلیمتر (مثلاً ~۵ میلیمتر) دارند، در حالیکه سنسورهای لیزری دقیق میتوانند تغییرات در حد میکرومتر را تشخیص دهند. همچنین تکرارپذیری سنسور (پراکندگی اندازهگیریها در شرایط یکسان) از فاکتورهای مهم کیفیت دقت است. سنسورهای صنعتی لیزری پیشرفته گاهاً دقت و تکرارپذیری زیر میلیمتر ارائه میکنند.
نرخ نمونهبرداری و سرعت پاسخدهی: سرعت فرآیند مورد نظر تعیین میکند که سنسور با چه فرکانسی باید اطلاعات فاصله را ارائه دهد. نرخ نمونهبرداری معمولاً بر حسب هرتز (Hz) بیان میشود. برای اجسامی که حرکت میکنند یا فرآیندهای سریعی که نیاز به پایش مداوم دارند، سنسوری با نرخ پاسخدهی بالا لازم است تا تغییرات لحظهای را ثبت کند. به طور مثال، بسیاری از سنسورهای اولتراسونیک ارزان هر ۵۰ میلیثانیه یک بار خروجی میدهند (حدود ۲۰Hz)، در حالی که سنسورهای لیزری پیشرفته میتوانند تا چند کیلوهرتز نمونهبرداری کنند. در کاربردهای معمول صنعتی، نرخهای دهها تا صدها هرتز کافی است اما برای ردیابی اجسام بسیار پرسرعت (مانند لرزشها یا قطعات روی تسمههای سریع) ممکن است به سنسوری با هزاران اندازهگیری در ثانیه نیاز باشد.
شرایط محیطی: محیط عملیاتی نقش بزرگی در انتخاب سنسور دارد. ابتدا مشخص کنید سنسور در فضای باز یا بسته به کار میرود. در فضاهای باز، تابش مستقیم نور خورشید میتواند بر سنسورهای نوری اثر منفی بگذارد و آنها را اشباع یا برد موثرشان را کم کند. برای مثال، سنسورهای مادون قرمز در حضور نور شدید خورشید برد موثر کوتاهتری خواهند داشت (طبق تجربه ممکن است برد مفید آنها به کمتر از نصف کاهش یابد). برخی سنسورهای جدیدتر دارای فیلترهای نوری و کالیبراسیون خودکار نور محیط هستند تا تأثیر خورشید را حداقل کنند. عامل مهم دیگر دما است؛ اگر محیط خیلی گرم، سرد یا دارای تغییرات دمایی زیاد باشد باید سنسوری انتخاب شود که در آن بازهی دمایی پایدار بماند (مثلاً بسیاری از سنسورهای صنعتی در بازه -۲۰ تا +۶۰°C عملکرد قابل قبول دارند). همچنین سرعت صوت در هوا با دما تغییر میکند، بنابراین سنسورهای اولتراسونیک برای دقت بالا نیاز به جبرانسازی دمایی دارند. وجود بخار، مه، گرد و غبار یا رطوبت نیز مهم است. سنسورهای نوری (مادون قرمز و لیزری) در محیطهای بسیار غبارآلود یا پردود دچار کاهش سیگنال و خطا میشوند، چرا که پرتو نوری آنها پراکنده یا جذب میگردد. در مقابل، سنسورهای اولتراسونیک و راداری کمتر تحت تأثیر غبار قرار میگیرند و برای محیطهای پر از ذرات معلق مناسبترند. با این حال، مواد جاذب صوت (مانند فوم، پارچه یا پودرهای بسیار ریز در هوا) میتوانند امواج اولتراسونیک را تضعیف کنند و برد یا دقت آن را کاهش دهند. اگر محیط کاملاً خیس یا در معرض پاشش آب باشد، سنسور باید درجه حفاظت IP مناسب (مثلاً IP65 به بالا) داشته باشد تا آب و گرد و غبار به آن نفوذ نکنند. سنسورهای صنعتی از برندهای معتبر اغلب دارای پوششهای محافظ و درجه حفاظتی بالا هستند که آنها را برای شرایط سخت محیطی مناسب میکند. به طور خلاصه، حتماً دما، رطوبت، وجود مواد مزاحم نوری/صوتی و نیاز به آببندی را در زمان انتخاب سنسور در نظر بگیرید و مدلی را برگزینید که مطابق دادهبرگ، شرایط محیط کاری شما را تحمل کند.
نحوه نصب و ویژگیهای هدف: شرایط نصب سنسور و مشخصات سطح هدف نیز در انتخاب نوع سنسور تاثیرگذار است. زاویه دید (Field of View) سنسور تعیین میکند که پرتو یا موج ارسالی چقدر واگراست و چه سطحی از هدف را پوشش میدهد. سنسورهای اولتراسونیک معمولاً مخروطی با زاویه حدود ۱۵ تا ۳۰ درجه دارند، یعنی اجسامی در این مخروط را میتوانند تشخیص دهند. سنسورهای مادون قرمز و لیزری اغلب زاویه دید باریکتری دارند (مثلاً ۱ تا ۵ درجه) و برای نشانهگیری دقیق مناسباند. اگر کاربرد شما نیاز به تشخیص یک جسم کوچک در حضور اجسام دیگر دارد، سنسوری با زاویه دید کم یا امکان محدود کردن ناحیهی حساسیت انتخاب کنید تا فقط جسم مورد نظر اندازهگیری شود. اندازه و جنس سطح هدف نیز مهم است؛ سنسورهای نوری برای کار با اجسام بسیار براق، شفاف یا بسیار تیره چالش دارند. اجسام شفاف ممکن است پرتو مادون قرمز یا لیزر را به خوبی منعکس نکنند و در نتیجه سنسور نوری نتواند فاصله را درست محاسبه کند. در این شرایط سنسورهای اولتراسونیک عملکرد بهتری دارند، زیرا امواج صوتی توسط سطح شفاف (مثلاً شیشه یا بطری پلاستیکی شفاف) نیز بازتاب مییابند و قابلیت تشخیص اجسام شفاف را دارند. از سوی دیگر، اگر سطح جسم بسیار جاذب صوت باشد (مانند فوم)، سنسور اولتراسونیک دقت کافی نخواهد داشت و بهتر است از روشهای نوری یا دیگر استفاده شود. رنگ و ضریب بازتاب سطح جسم روی سنسورهای مادون قرمز و لیزر اثرگذار است؛ مثلاً برد موثر یک سنسور لیزری ممکن است بر روی هدف سفید (بازتاب بالا) بیشتر از هدف مشکی (بازتاب کم) باشد. به طور مثال، در سنسور لیزری SICK Dx50-2 حداکثر برد روی هدف مشکی ~۱۰ متر و روی هدف سفید ~۳۰ متر ذکر شده است. بنابراین اگر رنگ یا جنس اهداف متغیر است، سنسوری را انتخاب کنید که در بدترین حالت بازتاب نیز عملکرد قابل قبولی داشته باشد یا دارای مد تنظیم حساسیت خودکار باشد. از منظر نصب، به فضای فیزیکی در دسترس و نحوه اتصال مکانیکی سنسور نیز توجه کنید؛ برخی سنسورها اندازهی بزرگی دارند یا نیاز به تراز دقیق با هدف دارند. همچنین سازگاری سیگنال خروجی سنسور با سیستم کنترل (مثلاً ولتاژ آنالوگ، جریان ۴-۲۰ میلیآمپر، رابط دیجیتال IO-Link یا غیره) جزو ملاحظات نصب و یکپارچهسازی بهشمار میرود، هرچند این مورد فراتر از محدودهی بحث ماست.
پس از بررسی این معیارها، گام بعدی انتخاب نوع تکنولوژی سنسور متناسب با نیازها است. در ادامه انواع سنسورهای فاصلهسنج موجود را معرفی و مقایسه میکنیم.
مقایسه تکنولوژیهای مختلف سنسورهای فاصلهسنج
سنسورهای فاصلهسنج از فناوریهای گوناگونی برای اندازهگیری فاصله بهره میگیرند. هر کدام از این فناوریها نقاط قوت و ضعف خود را دارند و برای شرایط خاصی مناسب هستند. در این بخش، متداولترین انواع سنسورهای فاصلهسنج در صنعت (اولتراسونیک، مادون قرمز، لیزری/ToF، خازنی و القایی) را بررسی کرده و ویژگیهای آنها را مقایسه میکنیم.
سنسورهای اولتراسونیک (Ultrasonic)
شکل ۱: نمونه شماتیک عملکرد سنسور فاصلهسنج اولتراسونیک بر اساس زمان پرواز صوت. در این روش موج صوتی ۴۰ کیلوهرتز به سمت هدف فرستاده شده و بازتاب آن توسط گیرنده دریافت میشود.
سنسور اولتراسونیک با انتشار امواج صوتی فرکانسبالا (معمولاً حدود ۴۰ کیلوهرتز) و اندازهگیری مدت زمان رفت و برگشت صدا، فاصله تا هدف را محاسبه میکند. این سنسورها به دلیل استفاده از صوت، وابسته به نور محیط نیستند و رنگ یا شفافیت جسم تأثیری بر عملکردشان ندارد. همچنین تقریبا هر مادهای (جامد، مایع یا حتی پودر متراکم) که بتواند صوت را بازتاب دهد توسط آنها قابل تشخیص است. سنسورهای اولتراسونیک ساده و کمهزینهاند و برای کاربردهای فاصلهیابی تا حدود چند متر بسیار پرطرفدار هستند . نقطه قوت دیگر آنها این است که در محیطهای کمنور ، از آنجا که به نور نیاز ندارند، بهتر از سنسورهای نوری عمل میکنند. حتی میتوانند اجسام شفاف مانند شیشه یا بطری پلاستیکی را نیز به راحتی تشخیص دهند، چون شفافیت در نور تأثیری بر بازتاب صوت ندارد.
با این حال، محدودیتهایی نیز دارند. اولاً دقت و رزولوشن آنها معمولا در حد میلیمتر یا سانتیمتر است که به اندازه سنسورهای لیزری دقیق نیست. برای مثال دقت سنسور HC-SR04 حدود ±۳ میلیمتر ذکر شده است. ثانیاً سرعت پاسخ سنسور اولتراسونیک پایینتر است؛ به دلیل مدت زمان لازم برای انتشار و دریافت صوت، نرخ نمونهبرداری معمولاً دهها هرتز (مثلاً ۲۰Hz) است. بنابراین برای اجسام که با سرعت خیلی زیاد حرکت میکنند یا در کاربردهای نیازمند پاسخ لحظهای، ممکن است کافی نباشند. محدودیت دیگر زاویه پوشش نسبتاً گسترده آنهاست؛ موج صوتی انتشار یافته یک مخروط با زاویه مثلاً ۱۵ تا ۳۰ درجه را پوشش میدهد و هر جسمی در این ناحیه میتواند اکو ایجاد کند. این موضوع در محیطهای شلوغ صنعتی منجر به دریافت سیگنالهای ناخواسته از موانع جانبی یا پسزمینه میشود و اندازهگیری را دچار خطا میکند. برای حل این مشکل میتوان از حساسههای متمرکزکننده صدا (مانند لوله یا شیپور) استفاده کرد تا پرتو صوتی در فواصل دور نیز باریک بماند. محدودیت دیگر، نقطه کور در فاصلهی بسیار نزدیک به سنسور است (چرا که فرستنده و گیرنده نمیتوانند همزمان عمل کنند). معمولا اجسام نزدیکتر از چند سانتیمتر (مثلاً کمتر از ۵~۱۰cm) توسط اولتراسونیک قابل اندازهگیری نیستند. در نهایت، برخی مواد جاذب صوت یا با سطح ناصاف ممکن است بخش عمده موج را جذب یا پراکنده کنند و برگشت کافی برای تشخیص ندهند (مواردی مانند فوم، پارچه، پودرهای نرم یا سطوح بسیار زبر). در چنین شرایطی گاهی با کاهش فاصله یا افزایش قدرت فرستنده میتوان تا حدودی مشکل را برطرف کرد، اما برای اطمینان شاید نیاز باشد به فناوری دیگری روی آوریم. به طور کلی، سنسورهای اولتراسونیک برای فاصلهیابی عمومی تا چند متر در محیطهای نهچندان پرفشار عالی هستند ولی برای دقتهای بالا (زیر میلیمتر)، فواصل خیلی زیاد، یا محیطهای بسیار پر سروصدا/جاذب ممکن است مناسب نباشند.

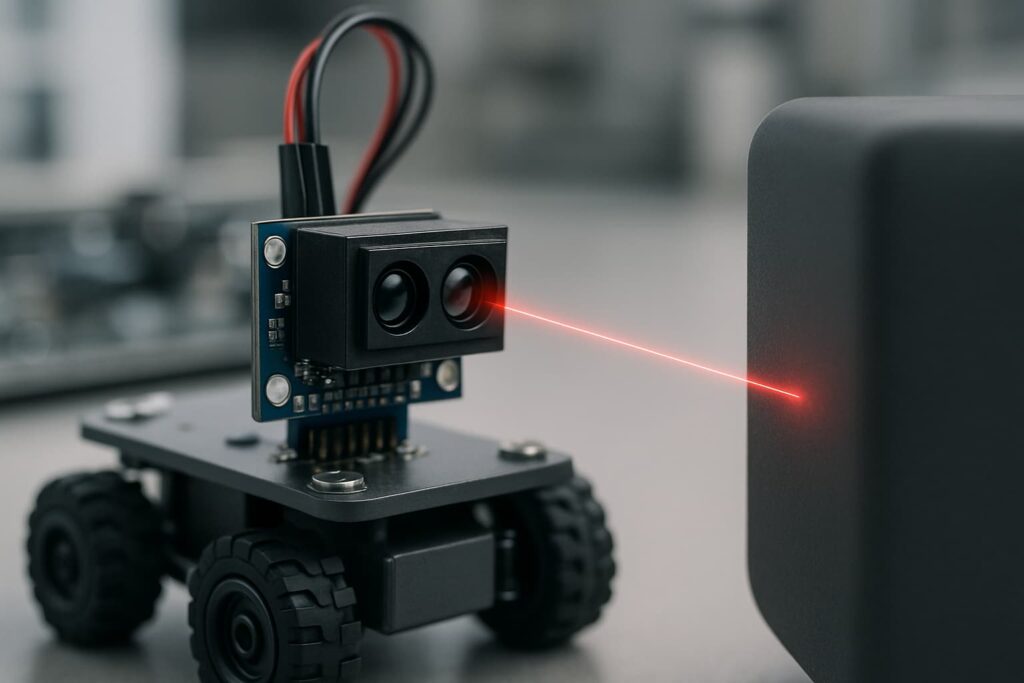

سنسورهای مادون قرمز (Infrared)
این سنسورها از پرتوهای مادون قرمز (معمولاً یک LED IR) برای تخمین فاصله استفاده میکنند. روش معمول به صورت مثلثسازی (Triangulation) است؛ بدین صورت که سنسور یک پرتوی مادون قرمز را به جسم تابانده و بازتاب آن را روی یک آشکارساز موقعیت (آرایهی نوری) دریافت میکند. با تغییر زاویهی بازتاب نسبت به فرستنده، فاصلهی جسم محاسبه میشود. سنسورهای IR فاصلهسنج مانند سری Sharp GP2Y0A21 مشهورند که خروجی آنالوگ متناسب با فاصله ارائه میدهند (در این مدل خاص فاصلهی مؤثر حدود ۱۰ تا ۸۰ سانتیمتر است). مزیت اصلی آنها ابعاد کوچک، سادگی و قیمت پایین است. بسیاری از رباتهای کوچک و تجهیزات الکترونیکی مصرفی برای تشخیص فاصلهی اجسام نزدیک (مثلاً مانع در ربات یا حرکت دست در مقابل یک پخشکننده صابون) از این سنسورها بهره میگیرند. سنسورهای IR میتوانند هم در روشنایی روز و هم تاریکی شب کار کنند و برای کاربردهای فاصلهی کوتاه بسیار مناسباند.
نقاط ضعف سنسورهای مادون قرمز عمدتاً در محدودیت برد و حساسیت به محیط خلاصه میشود. برد آنها معمولاً به حداکثر چند ده سانت تا یکی دو متر محدود است (مثلاً نوع ذکر شده حداکثر ~۸۰cm) و برای فاصلههای بیشتر مناسب نیستند. رزولوشن و دقت این سنسورها متوسط است (در حد چند میلیمتر تا سانتیمتر بسته به فاصله) و خروجی آنالوگ آنها اغلب غیرخطی است که برای تبدیل به فاصلهی دقیق نیاز به کالیبراسیون یا جدول دارد. مهمتر اینکه نور محیط و شرایط سطح هدف بهشدت روی آنها تأثیر میگذارد. نور خورشید یا منابع مادون قرمز قوی میتوانند گیرنده را اشباع کرده و سنسور را دچار خطا کنند. به همین دلیل در فضاهای بیرونی آفتابی، عملکرد این سنسورها قابل اعتماد نیست. علاوه بر این، رنگ و جنس سطح هدف نیز اثرگذار است؛ اجسام خیلی تیره ممکن است نور IR را جذب کرده و برد موثر را کاهش دهند، در حالی که سطوح بسیار براق ممکن است نور را به جهتی انعکاس دهند که به آشکارساز نرسد. به طور کلی، سنسورهای IR بیشتر برای فاصلههای کوتاه در کاربردهای ساده و محیطهای کنترلشده (داخل سالن با نور معمولی) توصیه میشوند. در چنین سناریوهایی عملکرد روان، مصرف توان پایین و قیمت اقتصادی آنها مزیت بزرگی است. ولی برای صنایع سنگین یا فواصل بلند بهتر است به سراغ فناوریهای دیگر برویم.
سنسورهای لیزری (Laser Distance Sensors – شامل ToF و LiDAR)
سنسور لیزری با روش مثلثسازی. لنز فرستنده پرتوی لیزر را به هدف میتاباند و بازتاب روی آشکارساز پوزیشن (نوار رنگی در سنسور) بسته به فاصله جابجا میشود که با قوانین هندسی فاصله را بدست میدهد.
سنسورهای لیزری از نور لیزر یا LED متمرکز برای اندازهگیری فاصله بهره میگیرند. دو مکانیسم رایج در سنجش لیزری عبارتاند از زمانپرواز (Time-of-Flight) و مثلثسازی نوری. در روش زمانپرواز، مشابه اولتراسونیک، مدت زمان رفت و برگشت یک پالس نوری (معمولاً لیزر پالسشده) تا برخورد با هدف و بازگشت اندازهگیری میشود. از آنجا که سرعت نور بسیار بالا است، این روش برای فواصل طولانی کاربرد دارد (از چند سانتیمتر تا صدها متر) و به تجهیزات الکترونیکی سریع و دقیق نیاز دارد. در مقابل، در روش مثلثسازی، زاویهی بازتاب پرتوی لیزر که روی آشکارساز میافتد متناسب با فاصله تغییر میکند و از روی این زاویه فاصله محاسبه میشود. روش مثلثسازی برای فواصل کوتاهتر (چند سانتیمتر تا چند صد میلیمتر) ولی با دقت و رزولوشن بسیار بالا بهکار میرود.
سنسورهای لیزری در محیط صنعتی بسیار پرکاربردند چرا که دقت و سرعت فوقالعادهای ارائه میدهند. آنها میتوانند نتایج پایداری در کاربردهای مختلف و شرایط عملیاتی گوناگون فراهم کنند. برای مثال، در حالی که رزولوشن سنسورهای IR معمولی چند میلیمتر است، سنسورهای لیزری رایج رزولوشنی حدود ۱ میلیمتر دارند و حتی مدلهای دقیقتر میتوانند تغییرات میکرومتری را حس کنند. سنسورهای لیزری برای کاربردهایی که دقت بسیار بالا نیاز است (مثل ماشینکاری، کنترل کیفیت قطعات، اندازهگیری ابعاد دقیق) و همچنین برد بلند (مانند پایش فاصله جرثقیلها، ارتفاع انباشته مواد یا سیستمهای ایمنی لیزری) ایدهآل هستند. برخی اسکنرهای LiDAR صنعتی قادرند فاصلهی صدها متر تا چند کیلومتر را با دقت چند سانتیمتر اندازهگیری کنند، هرچند در فواصل خیلی دور معمولا از بازتابندههای خاص برای تقویت سیگنال استفاده میشود. سنسورهای لیزری علاوه بر دقت، از نظر نرخ نمونهبرداری نیز عالیاند؛ بسیاری از آنها میتوانند صدها تا هزاران اندازهگیری در ثانیه انجام دهند که برای فرآیندهای سریع بسیار مناسب است.
در کنار این مزایا، چالشها و ملاحظاتی نیز وجود دارد. نخست اینکه ایمنی چشم در سنسورهای لیزری مهم است. پرتو لیزر توانبالا میتواند به چشم انسان آسیب برساند، از این رو اغلب این سنسورها در کلاسهای ایمنی لیزر ۱ یا ۲ ساخته میشوند که خطری ایجاد نکند یا همراه با اقدامات ایمنی (مانند برچسب هشدار یا مکانیسم قطع لیزر در صورت نزدیک شدن افراد) عرضه میشوند. برخی مدلها طولموج نامرئی (مثلاً ۹۴۰ نانومتر مادون قرمز) دارند تا خطر کمتری داشته باشند و نیز نور مرئی خیرهکننده تولید نکنند. ملاحظهی دیگر تأثیر شرایط محیطی است؛ سنسورهای لیزری نیز مانند IR به گردوغبار، دود، مه و نور شدید محیطی حساساند. البته بسیاری از آنها دارای فیلترهای اپتیکی، جبرانسازی خودکار نور محیط و پردازش پیشرفته سیگنال هستند که کارکردشان را در محیطهای صنعتی بهبود میدهد. با این حال، در محیطهای بسیار چالشبرانگیز (مثلاً کورهی دارای دود غلیظ یا طوفان شن)، کارایی سنسور لیزری افت خواهد کرد و شاید سنسورهای مایکروویو (راداری) انتخاب بهتری باشند. همچنین هزینه سنسورهای لیزری معمولا بالاتر از سایرین است؛ به خصوص انواع دقیق و بردبلند صنعتی قیمت قابل توجهی دارند. ابعاد فیزیکی آنها نیز ممکن است بزرگتر باشد چون شامل لنزها، ماژول لیزر، گیرندههای حساس و الکترونیک پیچیده هستند ( در مجموع، سنسور لیزری انتخاب اصلی برای کاربردهای حرفهای است که یکی از شرایط دقت بالا، برد زیاد یا سرعت پاسخ سریع مد نظر باشد و هزینهی بالاتر آن نسبت به سایر تکنولوژیها قابل پذیرش باشد.

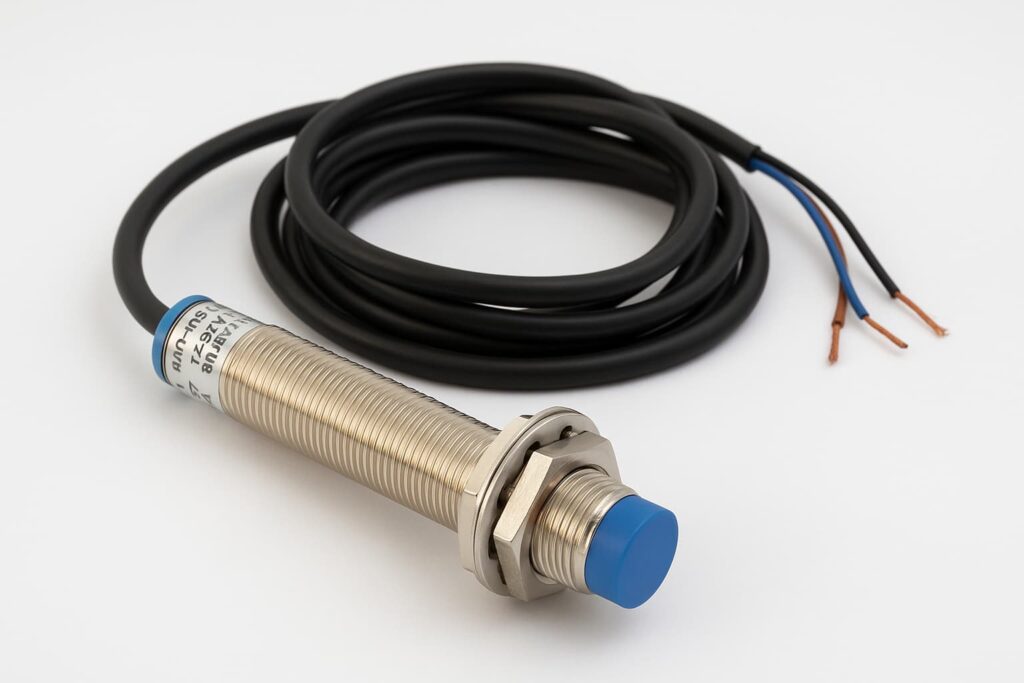

سنسورهای القایی (Inductive)
سنسورهای القایی اساساً برای تشخیص فاصلهی اجسام فلزی به کار میروند. عملکرد آنها بر مبنای میدان الکترومغناطیسی است؛ یک سیمپیچ در سنسور میدان مغناطیسی نوسانی ایجاد میکند و ورود یک جسم فلزی به این میدان، ویژگیهای آن (مثل اندوکتانس) را تغییر میدهد. سنسور این تغییر را به سیگنال الکتریکی تبدیل کرده و متناسب با فاصلهی جسم فلزی از سنسور خروجی میدهد. سنسورهای القایی در اصل به عنوان سنسورهای حضور (پراکسیمیتی) برای فلز شناخته میشوند، اما برخی مدلهای پیشرفته دارای خروجی آنالوگ پیوسته هستند که امکان اندازهگیری فاصله (در یک محدوده کوتاه) را فراهم میکنند. برد مؤثر آنها معمولاً کوتاه است (چون شدت اثر القایی با فاصله به شدت کم میشود) – اغلب در حد چند میلیمتر تا چند سانتیمتر (مثلاً سنسورهای القایی آنالوگ معمولاً ماکزیمم ۲۰ تا ۵۰ میلیمتر فاصله را پوشش میدهند).
مهمترین مزیت سنسورهای القایی پایداری فوقالعاده در شرایط سخت است. چون عملکرد آنها وابسته به نور یا صوت نیست، گردوغبار، نور، دود، رطوبت و آب هیچکدام تأثیر محسوسی بر عملکردشان ندارند. از این رو در محیطهای صنعتی با آلودگی بالا، سنسور القایی یک راهحل بسیار مطمئن محسوب میشود. همچنین این سنسورها سرعت پاسخ بسیار بالا و تکرارپذیری عالی دارند؛ میتوانند تغییر فاصله را در کسری از میلیثانیه تشخیص دهند و بارها اندازهگیری یکسانی را برای موقعیت یکسان ارائه کنند. دقت آنها برای فواصل کوتاه میتواند در حد زیر ۰٫۱ میلیمتر باشد که برای بسیاری از کاربردهای اندازهگیری موقعیت قطعات فلزی کافی است. ساختار آنها عموماً ساده و بادوام است (معمولاً در یک غلاف فلزی یا پلاستیکی مقاوم آببندی میشوند) و در برابر لرزش و ضربه نیز مقاومت خوبی دارند.
نقطه ضعف اصلی سنسورهای القایی این است که فقط اجسام فلزی را تشخیص میدهند. اگر هدف شما غیر فلزی (پلاستیک، چوب، مایع و غیره) باشد، این سنسورها کارایی ندارند. علاوه بر این برد بسیار محدودی دارند و برای فواصل بیش از چند سانتیمتر نمیتوان روی آنها حساب کرد. البته میزان برد و دقت به اندازه سنسور و جنس فلز وابسته است؛ اهداف بزرگتر یا از جنس فلزات با تراوایی بیشتر (مثل آهن) راحتتر تشخیص داده میشوند و برد کمی بیشتر میشود، در حالی که اهداف کوچک یا فلزات غیرآهنی (مثل آلومینیوم) برد کمتری میدهند. به طور کلی، سنسور القایی برای مواردی مناسب است که هدف حتماً فلزی باشد و فاصلهی کمی بین سنسور و هدف برقرار باشد. در چنین حالتی، پایداری و دقت عالی آن در محیط صنعتی باعث میشود انتخاب شماره یک برای اندازهگیری موقعیت قطعات فلزی (مثلاً پیستون در سیلندر، دندهی چرخدنده، ورق فلزی روی خط و …) باشد.

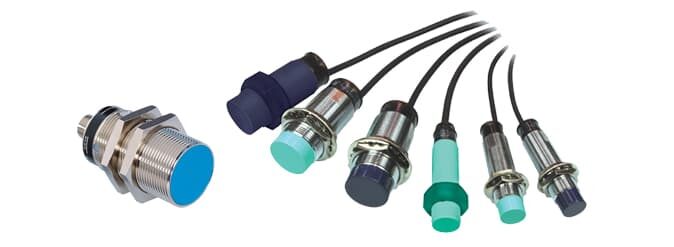

سنسورهای خازنی (Capacitive)
سنسورهای خازنی نیز مانند سنسورهای القایی عموماً به عنوان حسگرهای حضور شناخته میشوند اما میتوانند برای فاصلههای کوتاه به صورت آنالوگ نیز استفاده شوند. عملکرد آنها بر پایهی تغییر ظرفیت خازنی بین سنسور و جسم هدف است؛ سنسور دارای صفحات یا الکترودهایی است که میدان الکتریکی را در نزدیکی خود ایجاد میکنند و وقتی یک جسم با ثابت دیالکتریک متفاوت (نسبت به محیط) به آن نزدیک میشود، ظرفیت خازنی مدار تغییر میکند. با اندازهگیری این تغییر میتوان حضور یا حتی فاصلهی جسم را تشخیص داد. مزیت بزرگ سنسورهای خازنی این است که تقریباً هر مادهای (جامد یا مایع) را میتوانند حس کنند؛ برخلاف القایی که فقط به فلز حساس است، خازنیها برای شیشه، پلاستیک، چوب، مایعات و … نیز پاسخ میدهند. حتی میتوان آنها را طوری تنظیم کرد که سطح مایع درون یک مخزن پلاستیکی را از پشت دیوارهی مخزن حس کنند. سنسورهای خازنی در تشخیص سطح مواد (لیول سنج)، کنترل پر/خالی بودن بطریها، Presence detection اجسام غیرفلزی و موارد مشابه به کار میروند.
با این حال، سنسورهای خازنی نیز محدودهی فاصلهی کوتاهی دارند (معمولاً کمتر از چند سانتیمتر، بسته به اندازه سنسور و جسم). دقت و پایداری آنها به خوبی سنسورهای القایی یا لیزری نیست، زیرا عوامل محیطی مثل رطوبت هوا، دما، و آلودگی سطح سنسور میتوانند روی ظرفیت خازنی اثر بگذارند. برای مثال، رطوبت زیاد یا تجمع گردوغبار روی سطح سنسور خازنی میتواند مانند یک لایه دیالکتریک اضافی رفتار کرده و نقطه صفر سنسور را تغییر دهد. به همین دلیل معمولا سنسورهای خازنی دارای پیچ تنظیم حساسیت (Potentiometer) هستند تا در محل نصب تنظیم و کالیبره شوند و تأثیر محیط جبران شود. رزولوشن آنها در حد چند میلیمتر بوده و معمولاً برای تشخیص آستانهای (مثلاً وجود یا عدم وجود جسم در فاصلهای معین) استفاده میشوند تا اندازهگیری دقیق فاصله. خروجی بسیاری از سنسورهای خازنی به صورت سوئیچ (دیجیتال) است، اگرچه مدلهای آنالوگ نیز وجود دارند. بطور خلاصه، سنسور خازنی زمانی مفید است که هدف غیرفلزی در فاصله نزدیک داشته باشیم و محیط هم نسبتا کنترلشده باشد. در حضور نویز شدید الکتریکی یا تغییرات زیاد شرایط محیط، این سنسورها دقت کافی نخواهند داشت. با این وجود، به دلیل توانایی در تشخیص مواد مختلف، جایگاه خود را در اتوماسیون صنعتی (به ویژه در صنایع پلاستیک، غذایی و بستهبندی برای تشخیص وجود محصول) پیدا کردهاند.
در کنار موارد فوق، سنسورهای راداری (Radar) نیز برای کاربردهای فاصلهسنجی وجود دارند که از امواج مایکروویو استفاده میکنند. این سنسورها در صنایعی مانند نفت و گاز (برای سنجش سطح مخازن بزرگ)، یا خودروها (سنسور پارک و تشخیص مانع) رایجاند و مزیت اصلی آنها برد بسیار بلند (دهها متر) و تأثیرپذیری کم از شرایط جوی است. سنسورهای راداری میتوانند در محیطهای بسیار غبارآلود یا دمای بالا که سایر سنسورها ناتواناند، به خوبی کار کنند. ضعفشان نیز دقت نسبتاً پایینتر (در حد سانتیمتر) و هزینه بالا در برخی کاربردهاست. هرچند در اتوماسیون صنعتی کلاسیک، کمتر از رادار استفاده میشود و موارد فوقالذکر (اولتراسونیک، نوری، القایی، خازنی) پوششدهندهی اکثر نیازها هستند، اما آگاهی از وجود فناوری رادار برای موارد خاص نیز اهمیت دارد.
معرفی مدلهای رایج سنسور فاصلهسنج در بازار ایران
پس از آشنایی با فناوریهای مختلف، در این بخش به چند نمونه سنسور فاصلهسنج واقعی که در بازار ایران نیز در دسترس هستند میپردازیم. این مدلها هر یک نمایندهی یکی از فناوریهای بالا بوده و کاربردهای گستردهای در پروژههای عملی دارند. مشخصات، مزایا و محدودیتهای هر کدام به طور خلاصه بیان شده است.
سنسورهای فاصلهسنج صنعتی دقیق (نمونههایی از Sick , IFM ,Optex , Bojke)
در کاربردهای حرفهای اتوماسیون صنعتی که دقت بالا و یکپارچهسازی با سیستمهای کنترل صنعتی مد نظر باشد، معمولاً از سنسورهای ساختهشده توسط برندهای معتبر صنعتی استفاده میشود. شرکتهایی نظیر SICK (آلمان)، Optex(ژاپن) و IFM(آلمان)، Bojke (چین)هر یک طیف گستردهای از سنسورهای فاصلهسنج را برای کاربردهای مختلف ارائه میکنند. در ادامه به چند نمونه شاخص و ویژگیهای کلی این سنسورها اشاره میکنیم:
سنسورهای لیزری Optex: اپتکس یکی از مطرح ترین کمپانی های دنیاست که به صورت تخصصی بر روی سنسورهای نوری و لیزری دید و ندید و سنسورهای جابه جایی فاصله سنج کار میکند. در فواصل کوتاه سری CD22 یکی از دقیقترین سنسورهای این برند است که قیمت نسبتا مناسبی نسبت به سری های دقیق دیگر مثل سری CD5 و CCD2 دارد و البته نسبت به انها دقت پایین تری دارد ولی در نوع خود با دقت بسیار بالای میکرونی که دارد اکثر نیازهای صنعت ررا پاسخ میدهد و این سری، سری مرسوم است که وارد بازار ایران برای اندازه گیری دقیق جابه جایی میشود. برای فاصله بزرگتر سنسور TOF ساخته شده است که فاصله 2.5 متری را اندازه گیری میکند.
سنسورهای برند Bojke: این برند معتبر متعلق به کشور چین است که رنج سنسورهای ان در فواصل کوتاه تا بلند با دقت مناسب توسط کنترل با ما وارد بازار ایران میشود. این سنسورها دارای دقت و قیمت مناسب برای اکثر کاربردها در صنعت است و سری های BL برای فواصل کوتاه و سری BLF برای فواصل بلند وارد بازار ایران میشود که النته سایر سری های ان نیز به صورت سفارشی وارد میشود
سنسورهای لیزری میانبرد SICK: شرکت SICK سنسورهای سری Dx و DT را برای فواصل چند متر تا دهها متر عرضه کرده است. برای مثال، سنسور مدل SICK Dx50-2 میتواند تا ۱۰ متر روی اهداف تیره و ۳۰ متر روی اهداف روشن را اندازهگیری کند. این سنسور نرخ خروجی تا ۳۰۰۰ اندازهگیری در ثانیه دارد و تکرارپذیری آن بسته به فاصله بین ۰٫۵ تا ۵ میلیمتر است. چنین مشخصاتی یعنی میتوان از آن برای اندازهگیری سریع و دقیق موقعیت اجسام در خطوط تولید استفاده کرد. بسیاری از سنسورهای SICK دارای خروجیهای آنالوگ ۴-۲۰mA و دیجیتال (PNP/NPN یا IO-Link) هستند که اتصال مستقیم به PLCها و سیستمهای کنترل را ساده میکند. همچنین تقریبا همه مدلها در محفظههای با درجه حفاظت IP67 یا بالاتر عرضه میشوند و بازه دمایی صنعتی (-۳۰ یا -۴۰ تا +۶۵°C) دارند. برند SICK به مقاومت و طولعمر محصولاتش مشهور است؛ سنسورهای آنها اغلب در محیطهای خشن (کارخانههای فولاد، اسکلهها، ماشینآلات سنگین) به کار گرفته میشوند و به ندرت دچار خطا یا خرابی میشوند. البته این کیفیت بالا با قیمت نسبتاً زیاد همراه است، ولی در پروژههای صنعتی هزینهی سنسور معمولاً در برابر هزینه توقف خط تولید ناچیز شمرده میشود.
سنسورهای IFM موجود در بازار ایران برای فواصل بلند بیش از 2 متری تا حدود 10 متر معمولا وارد شده اند. سری هایی همچون O1D100, O1D102,O1D300 و …
جمعبندی
انتخاب سنسور فاصلهسنج مناسب برای کاربرد صنعتی مستلزم بررسی دقیق نیازمندیهای فنی (برد، دقت، سرعت، شرایط محیطی) و شناخت نقاط قوت و ضعف فناوریهای موجود است. سنسورهای اولتراسونیک، مادون قرمز، لیزری، خازنی و القایی هر یک در جای خود میدرخشند و ترکیب هوشمندانه آنها در یک سیستم میتواند بهترین نتیجه را به همراه داشته باشد. به عنوان یک متخصص اتوماسیون، همواره توصیه میشود قبل از نهایی کردن انتخاب، سنسور مورد نظر را در شرایط واقعی کاربرد تست کنید تا از عملکرد آن اطمینان حاصل شود. امید است این راهنما دید جامعی در مورد گزینههای موجود ارائه داده باشد و شما را در اتخاذ تصمیم درست یاری کند. با درنظر داشتن نکات مطرحشده، میتوانید سنسوری برگزینید که بیشترین تطابق با نیازهای فرایند صنعتی شما را داشته و سالها عملکرد مطمئن و دقیقی ارائه دهد.
برای جمعبندی این بخش، جدول زیر نگاهی سریع به ویژگیهای انواع سنسورهای فاصلهسنج ارائه میدهد:
| فناوری سنسور | بازه فاصله معمول | دقت/رزولوشن | مزایا | معایب |
| اولتراسونیک | چند سانت تا چند متر(نهایتا 20 متر) | ~۳–۵ میلیمتر | نسبتا ارزان، عدم تأثیر از نور و رنگ، تشخیص اجسام شفاف، همهمنظوره | برد و دقت محدود، زاویه دید وسیع (امکان تداخل سیگنال)، نقطه کور در فاصله خیلی نزدیک، حساسیت به مواد جاذب صوت |
| مادون قرمز | چند سانت تا <۱متر | ~۵ میلیمتر (متغیر) | کوچک و کممصرف، قیمت پایین، آسان برای راهاندازی | برد کوتاه، خروجی غیرخطی (نیاز به کالیبراسیون)، تأثیرپذیر از نور خورشید و رنگ سطح |
| لیزری | چند سانت تا دهها متر (بسته به مدل) | ۱ میکرون یا حتی بهتر | دقت و رزولوشن بسیار بالا، برد طولانی، سرعت پاسخ زیاد | قیمت بالا، نیاز به دید مستقیم (تأثیر منفی گردوغبار/بخار)، رعایت ایمنی چشم الزامی |
| القایی (فلزی) | میلیمتر تا چند سانتیمتر | زیر میلیمتر | بسیار دقیق و سریع، فوقالعاده پایدار در محیطهای سخت | فقط اجسام فلزی را حس میکند، برد بسیار محدود |
| خازنی | میلیمتر تا چند سانتیمتر | ~۱–۵ میلیمتر (متغیر) | تشخیص انواع مواد (فلز و غیر فلز)، امکان تشخیص از پشت دیواره نازک | برد کوتاه، نیاز به تنظیم حساسیت، تأثیرپذیر از رطوبت و آلودگی |
