فلومتر آلتراسونیک Taosonic (TSONIC)

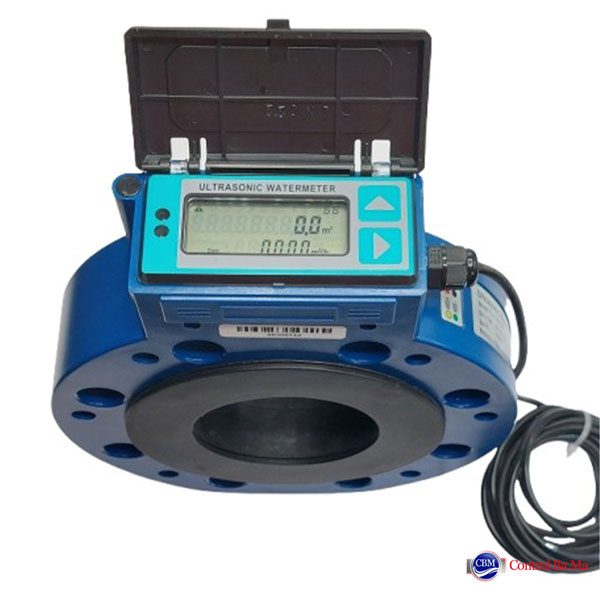

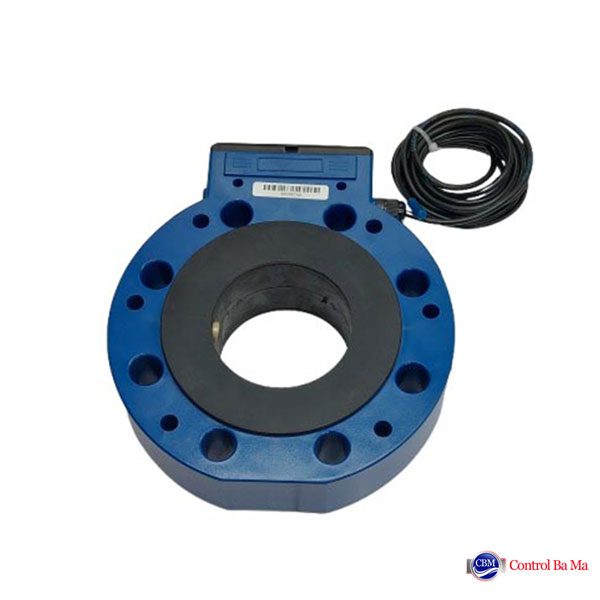

فلومتر آلتراسونیک Taosonic (TSONIC) سری T3-1-2-K یک دبی‌سنج آب از نوع ویفری بین فلنجی است که بر اساس فناوری اندازه‌گیری زمان عبور اولتراسونیک طراحی شده و مطابق با استانداردهای GB/T778.1-2007 و ISO4064-1:2005 ساخته شده است. این دستگاه برای اندازه‌گیری دقیق و پایدار جریان مایعات طراحی شده و به لطف طراحی یکپارچه، عملکرد بالایی ارائه می‌دهد.
ویژگی‌های فلومتر التراسونیک Taosonic (TSONIC) سری T3-1-2-K
ویژگی های فنی فلومتر التراسونیک ویفیری Taisonic یه شرح زیر است:
✔ فشار نامی: کمتر از 16 bar
✔دمای کاری: -25 تا 55 درجه سانتی‌گراد
✔ نسبت گستره اندازه‌گیری: 63:1
✔ کلاس حافظتی: IP68
✔ سایزبندی فلومتر:
DN50,DN65,DN80,DN100,DN125,DN150
✔ رنج دبی :
DN50: 0.63…40 m3/hr
DN65: 1…63 m3/hr
DN80: 1.6…100 m3/hr
DN100: 2.5…160 m3/hr
DN125: 3.2…200 m3/hr
DN150: 4…250 m3/hr
✔ واحدهای اندازه‌گیری: مترمکعب، لیتر، گالن آمریکا، فوت مکعب
✔ نمایشگر دیجیتال: نمایش حجم انباشته، دبی لحظه‌ای، قدرت سیگنال، وضعیت باتری، جهت جریان، خطاها و وضعیت ارتباطی
✔ خروجی: RS485
✔ تغذیه: باتری لیتیومی 3.6V با عمر بیش از 10 سال، همچنین قابلیت کار با منبع تغذیه 12~30VDC
✔جنس بدنه : لوله از جنس پلاستیک فشرده و سایر قسمت‌ها از جنس PC/ABSمی باشد.
کاربردهای دبی سنج آب التراسونیک Taosonic
فلومتر اولتراسونیک TSONIC سری T3-1-2-K برای اندازه‌گیری دقیق جریان آب در کاربردهای صنعتی، شهری و خانگی مورد استفاده قرار می‌گیرد. این دستگاه مناسب برای:
– سیستم‌های توزیع آب شهری
– تأسیسات صنعتی و خطوط تولید
– برج‌های خنک‌کننده و سامانه‌های تصفیه آب
– اندازه‌گیری مصرف آب در تأسیسات مسکونی و تجاری
راهنمای نصب فلومتر اولتراسونیک TSONIC سری T3-1-2-K
🔹 محل نصب مناسب را انتخاب کنید:
- حداقل 5 برابر قطر لوله (5D) در بالادست و 3 برابر قطر لوله (3D) در پایین‌دست فضای لوله مستقیم داشته باشد.
- 20 برابر قطر لوله (20D) از پمپ فاصله داشته باشد.
- لوله باید کاملاً پر از آب باشد.
🔹 نحوه نصب:
- خط لوله را برای نصب برش دهید. با توجه به این که ضخامت مام سایزهای این فلومتر اولتراسونیک 8mm است، میزان برش و فضای مورد نیاز 6.28mm است.
- فلنج ها را بر روی لوله سوار کنید
- فلومتر را با استفاده از 3 پیچ با فلنج ها فیکس کنید و فلنج ها را به لوله خال جوش بزنید.
- هر دو فلنج را جوش دهید.
- فلومتر را با واشر آب بند در بین فلنجها قرار داده و پیچ ها را سفت کنید. مطمئن شوید که علامت جهت روی فلومتربا جهت جریان واقعی یکسان است.
- زاویه نصب : ممکن است بالای خط لوله پر از آب نباشد، پیشنهاد می کنیم فلومتر را در جهت عمودی خط لوله در زاویه 45± درجه نصب کنید، لطفاً به تصویر زیر مراجعه کنید.

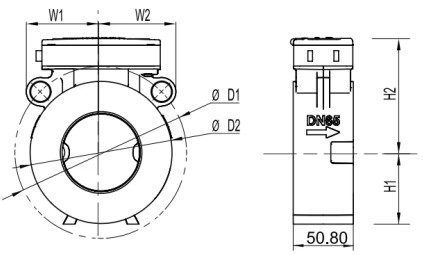

ابعاد فلومتر:

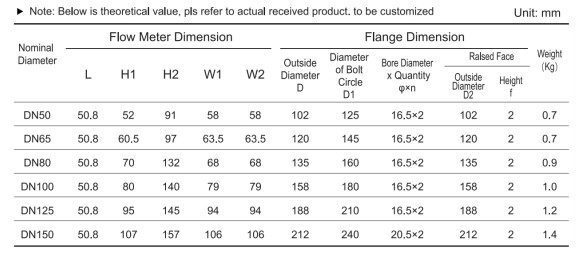

ابعاد فلومتر برای سایزهای مختلف، مطابق جدول زیر است:
نحوه کالیبراسیون
فلومتر T3-1-2-K از روش جریان ثابت (Constant-Current Method) برای کالیبراسیون استفاده می‌کند.
🔹 مراحل کالیبراسیون:
- تنظیم دستگاه در یک دبی مشخص و پایدار.
- استفاده از دبی‌سنج استاندارد برای مقایسه داده‌ها.
- اندازه‌گیری و کالیبراسیون فلومتر بر اساس میزان دبی انباشته‌شده.
📌 نکته مهم: استفاده از روش استارت-استاپ برای کالیبراسیون ممکن است موجب خطا در اندازه‌گیری شود. در صورت استفاده از این روش، زمان روشن بودن جریان باید حداقل 60 ثانیه باشد تا دقت اندازه‌گیری حفظ شود.
خرید و استعلام قیمت فلومتر التراسونیک TSONIC
🔹 برای خرید فلومتر التراسونیک T3-1-2-K و اطلاع از قیمت فلومتر التراسونیک، میتوانید از قسمت استعلام قیمت در واتزآپ سایت Controbama.com اقدام کنید و یا در صورت نیاز به دریافت مشاوره تخصصی با کارشناسان ما در کنترل با ما تماس بگیرید.
علی مرادی –
سلام. دقت این مدل تو شرایط متغیر دمایی چقدره؟ تو پروژه ما دما بعضا تا ۵۰ درجه می‌رسه. آیا روی سیگنال اولتراسونیک تأثیر محسوسی می‌ذاره؟
عرفان شریفیان (پشتیبانی کنترل با ما) –
سلام مهندس مرادی، خیر در محدوده دمایی اعلام‌شده (تا ۵۵ درجه سانتی‌گراد)، عملکرد دستگاه پایدار و دقیق باقی می‌ماند. در صورت نیاز به بررسی دمای سیال خاص، می‌تونیم دقیق‌تر راهنمایی‌تون کنیم.
