معرفی محصول

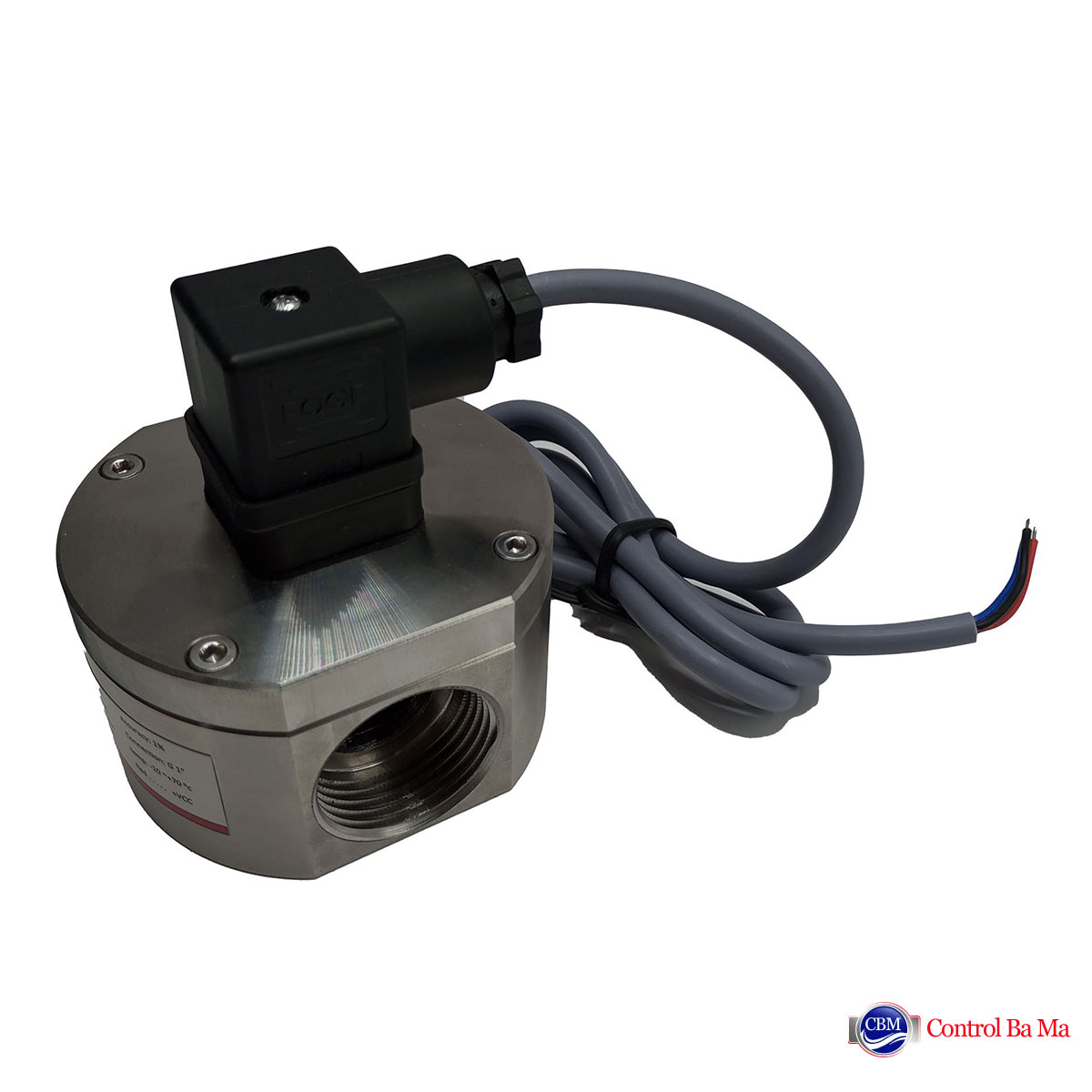

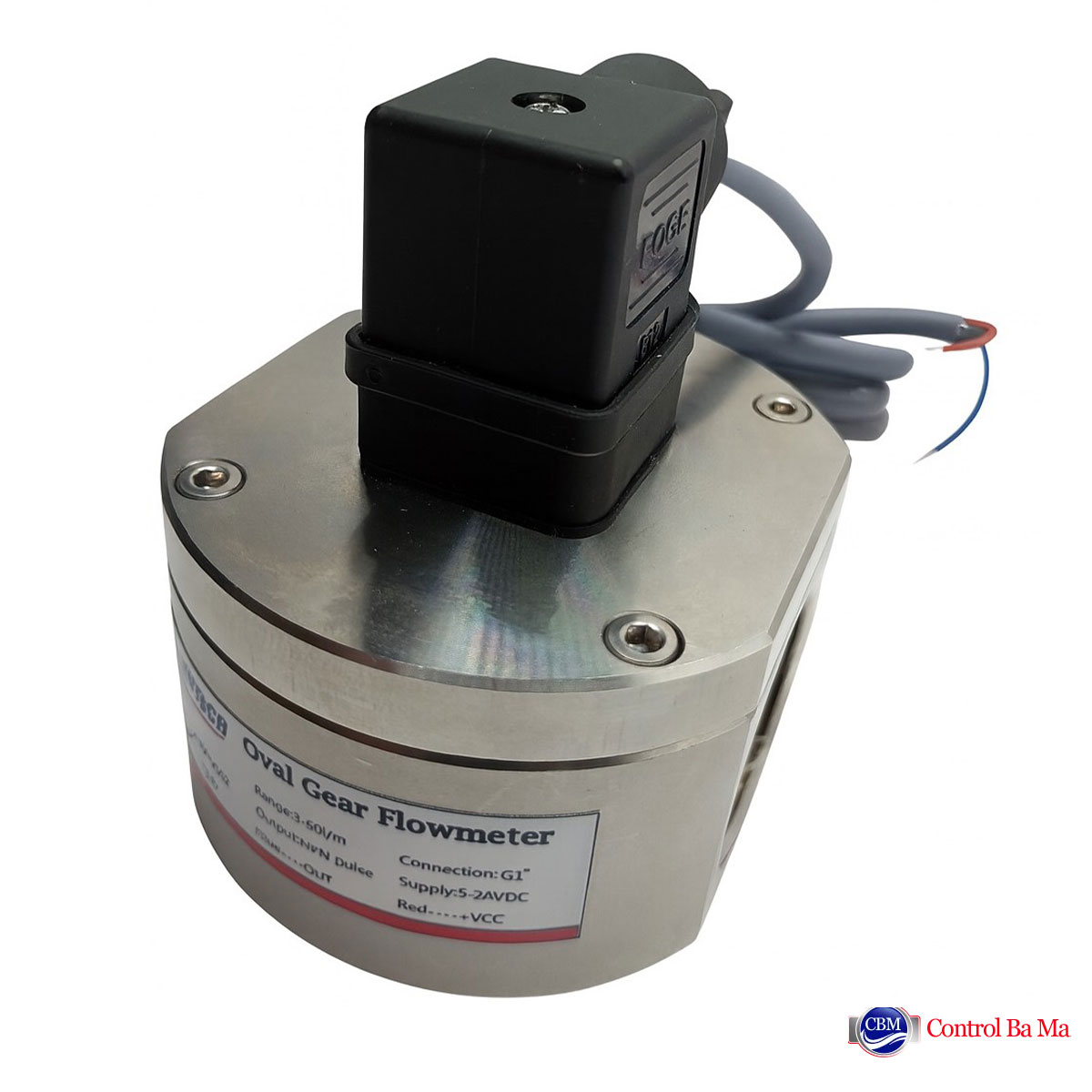

فلومتر گیربکسی اوال(Oval Gear)استیل ضدزنگ سری KF300-S2 یک فلومتر جابجایی مثبت|( Positive Displacement) با دقت بالا است که برای اندازهگیری دقیق جریان مایعات با ویسکوزیته متوسط تا بالا طراحی شده است. بدنه مقاوم از استیل ضدزنگ 304 و استفاده از سنسور اثر هال باعث شده این فلومتر در محیطهای صنعتی سخت، عملکردی دقیق، پایدار و قابل اعتماد ارائه دهد.
این مدل دارای طراحی فشرده، مقاومت بالا در برابر خوردگی، خروجی پالس NPN و درجه حفاظت IP68 است که دوام بالا و سهولت نصب آن را تضمین میکند.
نحوه عملکرد فلومتر روغن چرخدنده ای اوال FLOWTECH
فلومتر شامل بدنه استیل ضدزنگ، مجموعه چرخدنده و سنسور اثر هال است. با عبور مایع از درون محفظه، چرخدندهها میچرخند و هر چرخش حجم ثابتی از سیال را جابجا میکند. سنسور اثر هال، متناسب با سرعت چرخدندهها، سیگنال پالس خروجی تولید میکند. تعداد این پالسها در واحد زمان معیاری از دبی عبوری مایع است.
کاربردها ی فلومتر روغن اوال FLOWTECH
این فلومتر گزینهای ایدهآل برای اندازهگیری دقیق حجم و دبی انواع مایعات صنعتی است از جمله:
- روغنهای صنعتی و روانکارها
- گازوئیل و بنزین
- شیر و مایعات غذایی غلیظ مانند عسل
- شویندهها و محلولهای غلیظ
- خطوط انتقال و ماشینآلات صنعتی
مشخصات فنی
فلومتر اوال گیر استیل ضدزنگ سری KF300-S2 دارای دقت اندازهگیری ±1% بوده و برای سنجش دبی مایعات با ویسکوزیته بالا و متوسط طراحی شده است. این فلومتر با خروجی پالس NPN کار میکند و از سنسور اثر هال برای تشخیص چرخش چرخدندهها استفاده میکند.

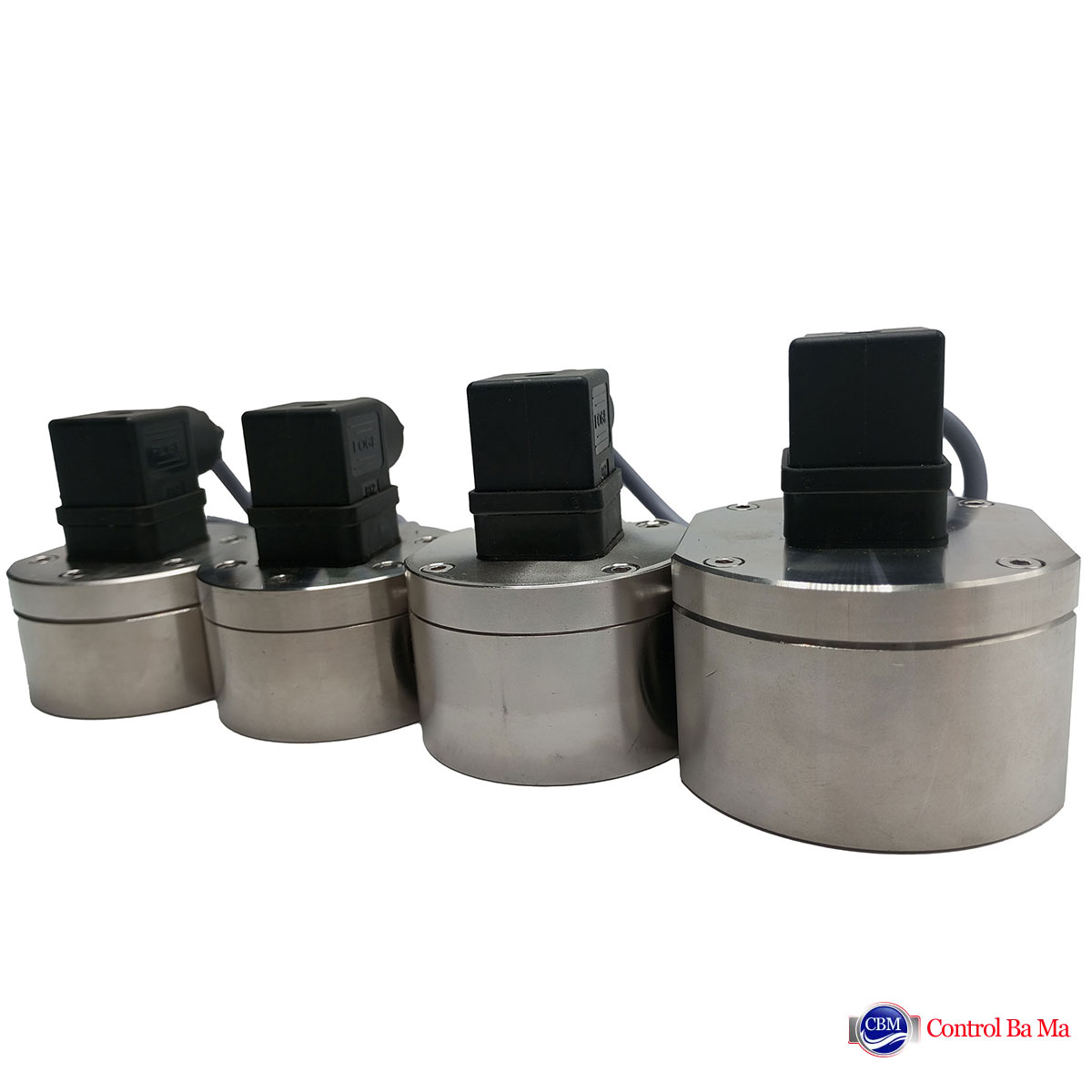

جنس بدنه این تجهیز استیل 304 بوده که مقاومت بالایی در برابر خوردگی و شرایط صنعتی سخت دارد. اتصالات آن به صورت رزوهای و بسته به مدل در پنج سایز مختلف شامل G1/4، G3/8، G1/2، G3/4 و G1 ارائه میشود.
بازه جریان حجمی قابل اندازهگیری بسته به مدل از 13 تا 60 لیتر بر دقیقه متغیر است. همچنین ضریب K و تعداد پالس بر لیتر در مدلهای مختلف تعیین شده تا امکان محاسبه دقیق حجم عبوری فراهم شود. در جدول زیر دبی هر سایز فلومتر میزان پالس بر لیتر هر سایز آمده است.
| KF300-06S2 | KF300-10S2 | KF300-15S2 | KF300-20S2 | KF300-25S2 | مدل |
| G1/4” | G3/8” | G1/2” | G3/4” | G1” | سایز اتصال |
| 0.5-5 L/m | 0.6-13 L/m | 0.8-20 L/m | 1-50 L/m | 3-60 L/m | رنج دبی |
| 114 P/L | 138 P/L | 138 P/L | 72 P/L | 35 P/L | خروجی (پالس بر لیتر) |
بازه دمای سیالی که این فلومتر میتواند اندازهگیری کند، کمتر از 70 درجه سانتیگراد است. همچنین حداکثر فشار قابل تحمل در مدلهای تا سایز 3/4 اینچ 10bar است و سایز 1 اینچ 12bar میباشد. درجه حفاظت تجهیز IP68 بوده که در محیطهای مرطوب و دارای غبار نیز عملکردی پایدار دارد.
مشخصات الکتریکی
تغذیه الکتریکی فلومتر از 3.5 تا 24 ولت DC بوده و جریان مصرفی آن کمتر از 15 میلیآمپر میباشد. پالس خروجی در سطح بالا بیش از 4.7 ولت DC و در سطح پایین کمتر از 0.5 ولت DC (در ورودی 5 ولت) است.

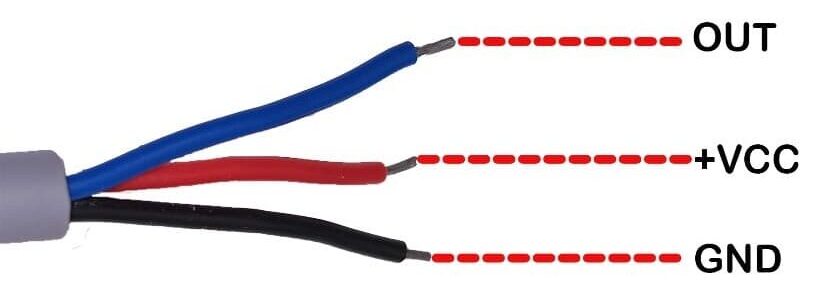

فلومتر دارای کابل استاندارد PVC به طول ۱ متر با سه رشته سیم به رنگهای زیر است:
- قرمز: VCC تغذیه مثبت
- آبی: خروجی پالس
- مشکی: زمین (GND)
