فلومتر آلتراسونیک ENDRESS+HAUSER مدل 91W

نوع فلومتر آلتراسونیک
سایز

1/2…156 inch(وابسته به نوع سنسور)

نوع اتصال کلمپی
دبی

0…15m/s (velocity)

دمای سیال

-20…+80°C

خروجی

4…20mA,pulse

دقت

±0.5%f.s

( برای دبی بیش از ( 0.3 m/s

کاربرد دبی سنجی آب و سایر سیالات تمیز و همگن
کشور سازنده آلمان
WhatsApp استعلام قیمت از واتس‌اپ

توضیحات

فلومتر آلتراسونیک  Endress+Hauser  مدل Prosonic 91W  یکی از محصولات پرقدرت و دقیق کمپانی Endress+Hauser  است که برای اندازه‌گیری جریان مایعات در صنایع مختلف طراحی شده است. در فلومترهای آلتراسونیک، از تکنولوژی اندازه‌گیری زمان انتقال امواج صوتی بهره برده میشود که امکان اندازه‌گیری جریان مایعات را با دقت بالا، بدون نیاز به تماس مستقیم با مایع، فراهم می‌کند. فلومتراولتراسونیک Prosonic 91W  به دلیل نصب آسان، هزینه‌های نگهداری پایین و دقت بسیار بالا، گزینه‌ای ایده‌آل برای استفاده در صنایعی مانند آب و فاضلاب و فرآیندهای صنعتی است.

اصول عملکرد فلومتر آلتراسونیک اندرس هاوزر مدل Prosonic Flow 91W

دبی سنج التراسونیک Proline Prosonic Flow 91W از مکانیزم اندازه‌گیری اختلاف زمان گذر (Transit Time Difference) استفاده می‌کنند. در این روش امواج صوتی به طور همزمان در جهت جریان و خلاف جهت جریان مایع ارسال می‌شوند. به دلیل تأثیر جریان مایع، سیگنال در جهت جریان سریع‌تر و در خلاف جهت آن کندتر حرکت می‌کند.  اختلاف زمان عبور (Δt) مستقیماً متناسب با سرعت جریان است و با توجه به سطح مقطع لوله، حجم جریان عبوری محاسبه می‌شود.



اصول عملکرد فلومتر آلتراسونیک اندرس هاوزر مدل Prosonic Flow 91W
اصول عملکرد فلومتر آلتراسونیک اندرس هاوزر مدل Prosonic Flow 91W



اجزاء فلومتر آلتراسونیک 91W

فلومتر اولتراسونیک  Prosonic Flow 91W  شامل دو بخش اصلی است:

  • فرستنده: (Transmitter)  فرستنده وظیفه دریافت سیگنال‌ها از سنسورها و پردازش آن‌ها را بر عهده دارد. این قسمت از دستگاه اطلاعات مربوط به جریان مایعات را به‌صورت سیگنال‌های خروجی به سیستم‌های کنترلی ارسال می‌کند.



اجزاء فلومتر آلتراسونیک 91W
اجزاء فلومتر آلتراسونیک 91W
  • سنسورهای کلمپی: (Clamp-on Sensors) این سنسورها به صورت خارجی روی لوله نصب می‌شوند و به‌عنوان فرستنده و گیرنده امواج صوتی عمل می‌کنند. این سنسورها سیگنال‌های صوتی را از یک طرف لوله ارسال و از طرف دیگر دریافت می‌کنند تا جریان مایع محاسبه شود.

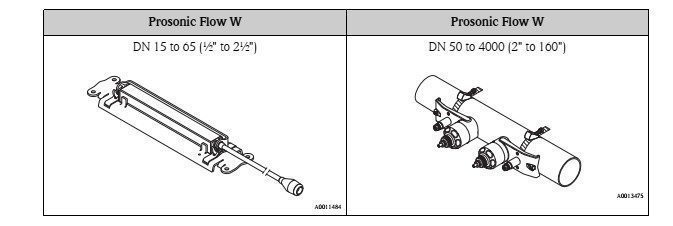

اجزاء فلومتر آلتراسونیک 91W-2
اجزاء فلومتر آلتراسونیک 91W-2



مزایا و قابلیت های فلومتر آلتراسونیکEndress+Hauser اندرس هاوزر مدل Prosonic 91W

  1. اندازه‌گیری از هر دو جهت:  قابلیت اندازه‌گیری جریان در هر دو جهت برای این فلومتر وجود دارد.
  2. عدم افت فشار:  به دلیل نصب بصورت کلمپی و عدم تماس مستقیم فلومتر با مایع، هیچگونه افت فشاری در جریان مایع ایجاد نمی‌شود.
  3. دقت بالا:  این فلومتر با دقت اندازه‌گیری% 0.5 ±برای سرعت جریان‌های بالاتر ازm/s 0.3 و قابلیت تکرارپذیری% 0.3.± از دقیقترین فلومترهای آلتراسونیک است.
  4. مقاومت در برابر ارتعاشات: سنسورهای دبی سنج التراسونیک Prosonic 91W در برابر ارتعاشات حساسیت کمی دارند و داده های فلومتر به راحتی تحت تأثیر ارتعاش قرار نمی‌گیرند.
  5. نصب آسان و سریع: نصب به‌صورت کلمپی از بیرون لوله، بدون نیاز به توقف فرآیند یا برش لوله از مزیت های اصلی فلومترهای اولتراسونیک است.
  6. این فلومتر مناسب برای لوله‌های بزرگ طراحی شده و برای لوله‌هایی با قطر تا DN 4000  یعنی 156 اینچ هم مناسب است.
  7. عملکرد دقیق در محیط‌های صنعتی:  مقاوم در برابر تغییرات دما و فشارهای مختلف در محیط‌های صنعتی.

مشخصات فنی فلومتر آلتراسونیک اندرس هاوزر مدل Prosonic Flow 91W

– قطر اسمی لوله:  1/2 تا 156 اینچ

 محدوده جریان قابل اندازه‌گیری: 0 تا 15 متر بر ثانیه

– دمای محیط: -20 تا 60+درجه سانتی‌گراد.

– دمای مایع: -20 تا 80+ درجه سانتی‌گراد.

جنس سنسور : استیل

خروجی و پر.تکل ارتباطی : HART

– درجه حفاظت: IP67 / NEMA 4X که فلومتر را در برابر گرد و غبار و نفوذ آب محافظت می‌کند.

– مقاومت در برابر ارتعاشات: این دستگاه در برابر ارتعاشات شدید مقاوم است و قابلیت نصب در محیط‌های صنعتی پرتنش را داراست.

– دقت اندازه‌گیری جریان: ±0.5% از مقدار اندازه‌گیری شده (of reading) به اضافه% 0.1± از مقیاس کامل (of full scale).

– تکرارپذیری: ±0.3% برای سرعت جریان بالای 0.3 متر بر ثانیه.

طریقه صحیح نصب دبی سنج التراسونیک Endress+Hauser سری Prosonic 91W

نصب جریان سنج التراسونیک Prosonic Flow 91W  به دلیل استفاده از سنسورهای کلمپی بسیار آسان است و نیازی به توقف فرآیند یا برش لوله‌ها ندارد. اما برای نصب صحیح این دستگاه، نکات زیر باید رعایت شود:

  1. انتخاب مکان نصب: فلومتر باید در جایی نصب شود که لوله کاملاً پر از مایع باشد. باید از نصب در نقاطی که ممکن است حباب‌های هوا جمع شوند (مانند نقاط بالایی لوله) خودداری کرد.
  2. جهت جریان: برای نصب بهینه، جریان مایع باید از پایین به بالا در لوله حرکت کند. در صورت نصب افقی، باید از ناحیه‌ای که حداقل ارتعاش و تجمع هوا در بالای لوله باشد، استفاده کرد.
  3. فاصله مناسب:  باید فاصله ورودی و خروجی مناسبی برای نصب فلومتر رعایت شود تا دقت اندازه‌گیری به حداکثر برسد. به‌عنوان مثال، فاصله ورودی حداقل 10 برابر قطر داخلی لوله و فاصله خروجی حداقل 5 برابر قطر داخلی لوله پیشنهاد می‌شود.
  4. استفاده از مایع رابط:  برای اتصال بهتر سنسورهای کلمپی به سطح لوله و اطمینان از عبور درست امواج صوتی، استفاده از مایع رابط ضروری است.

مشخصات اتصال و سیم‌بندی دبی سنج التراسونیک Endress+Hauser سری 91W

فلومتر Prosonic Flow 91W از یک سیستم سیم‌بندی ساده اما مقاوم استفاده می‌کند که شامل موارد زیر است:

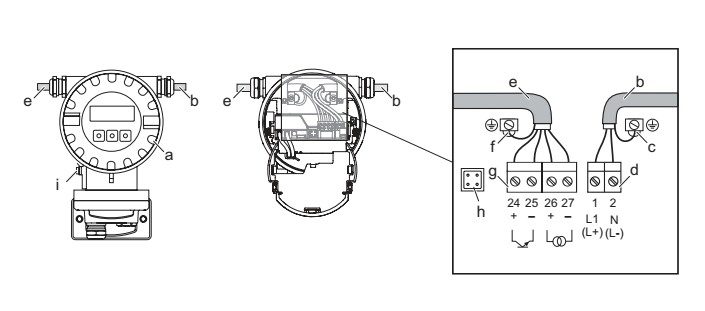

مشخصات اتصال و سیم‌بندی دبی سنج التراسونیک Endress+Hauser سری 91W
مشخصات اتصال و سیم‌بندی دبی سنج التراسونیک Endress+Hauser سری 91W



a پوشش محفظه الکترونیک

b کابل منبع تغذیه:  85 تا 250 ولت AC 11, تا 40 ولت ,DC 20 تا 28 ولت AC

c ترمینال زمین برای کابل منبع تغذیه

d کانکتور ترمینال برای منبع تغذیه: شماره 1-2 (تخصیص ترمینال)

e کابل سیگنال

f ترمینال زمین برای کابل سیگنال

g کانکتور ترمینال برای کابل سیگنال: شماره 24-27 (تخصیص ترمینال)

سیگنال خروجی جریان 4-20 میلی‌آمپر: ترمینال شماره 26 (+) و 27 (−)

سیگنال پالس : ترمینال شماره 24 (+) و 25 (−)

h کانکتور سرویس

i ترمینال زمینی برای تطابق بالقوه

نکات کلیدی:

  • استفاده از کابل‌های با سطح مقطع حداکثر 2.5 میلی‌متر مربع توصیه شده است.
  • برای کاهش تداخل الکترومغناطیسی، کابل سیگنال و برق باید از دستگاه‌های برقی با نویز بالا دور نگه داشته شوند.
  • استفاده از کابل‌های شیلددار برای کاهش نویز الکتریکی

ابعاد ترانسمیتر و سنسور دبی سنج  91W:

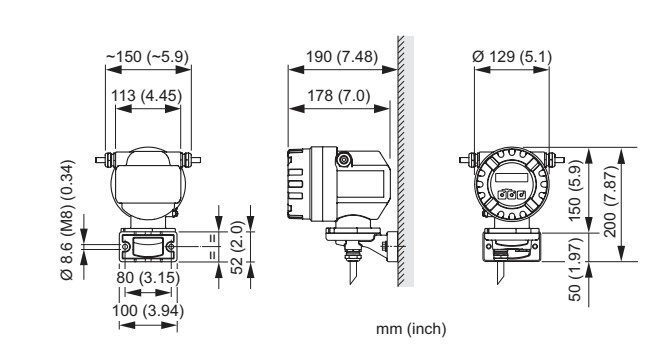

ابعاد نصب دیواری ترانسمیتر 91

ابعاد نصب دیواری ترانسمیتر 91
ابعاد نصب دیواری ترانسمیتر 91

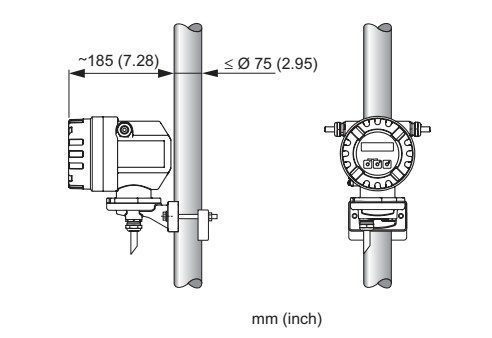

ابعاد نصب روی لوله ترانسمیتر 91

ابعاد نصب روی لوله ترانسمیتر 91
ابعاد نصب روی لوله ترانسمیتر 91

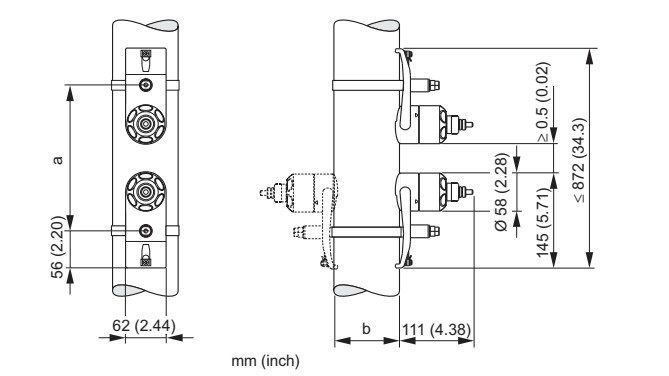

ابعاد سنسور کلمپی سری W:

ابعاد سنسور کلمپی سری W
ابعاد سنسور کلمپی سری W



کاربردهای فلومتر التراسونیک اندرس هاوزر Endress+Hauser سری Proline Prosonic Flow 91W

  1. اندازه‌گیری جریان مایعات خالص یا کمی آلوده:

این فلومتر مناسب برای مایعات همگن و قابل انتقال صوتی مناسب است، حتی اگر داخل لوله پوشش داشته باشد و نیز مناسب برای مایعاتی مانند آب آشامیدنی، فاضلاب، آب فرآیندی و سایر مایعات مشابه.

  1. استفاده در لوله‌های پلاستیکی و فلزی:

قابلیت کارکرد با انواع لوله‌های پلاستیکی مانند PVC، PE یا فلزی (فولاد ضدزنگ، آهن داکتیل) و لوله‌های با پوشش داخلی (مانند سیمان یا لاستیک).

  1. تطبیق‌پذیری بالا برای نصب و راه‌اندازی:

این دبی سنج برای نصب روی لوله‌های موجود طراحی شده است و نیاز به توقف فرآیند یا تغییر در خطوط لوله ندارد.

  1. کاربرد در سیستم‌های آب‌رسانی و فاضلاب:
  • این فلومتر برای کاربردهای عمومی و صنعتی در مدیریت جریان آب و فاضلاب ایده‌آل است.
  • قابل استفاده در خطوط انتقال آب شهری، شبکه‌های فاضلاب، و تأسیسات فرآوری مایعات.
  1. قابلیت نصب و اندازه‌گیری در شرایط چالش‌برانگیز:
  • امکان کارکرد در شرایط محیطی سخت، دمای پایین یا بالا، و لوله‌هایی با قطرهای مختلف از DN 15 تا DN 4000
  • مناسب برای محیط‌هایی که نیاز به اندازه‌گیری دقیق و مداوم جریان وجود دارد.
  1. بدون افت فشار:

طراحی آن به گونه‌ای است که هیچ مانعی در مسیر جریان قرار نمی‌گیرد، بنابراین هیچ افت فشاری ایجاد نمی‌شود.

کاربردهای ویژه:

  • سیستم‌های آب آشامیدنی: تأیید شده برای اندازه‌گیری جریان آب قابل شرب.
  • فاضلاب صنعتی و شهری: مناسب برای اندازه‌گیری جریان فاضلاب‌ها با ناخالصی کم.
  • اندازه‌گیری دوطرفه: این دستگاه می‌تواند جریان مایع را در هر دو جهت تشخیص داده و ثبت کند.

خرید فلومتر التراسونیک اندرس هاوزر Endress+Hauser سری Proline Prosonic Flow 91W

جهت خرید دبی سنج آلتراسونیک  Prosonic Flow 91W  که یک انتخاب عالی برای کاربردهای صنعتی است که نیاز به دقت بالا و عملکرد پایدار دارند است. میتوانید از گزینه استعلام قیمت در واتزاپ درخواست موجودی و قیمت خود را ارسال کنید و پیش فاکتور دریافت کنید و یا برای کسب اطلاعات بیشتر و دریافت مشاوره با کارشناسان کنترل با ما تماس بگیرید.

مشخصات

مشخصات

نوع فلومتر آلتراسونیک
سایز 1/2…156 inch(وابسته به نوع سنسور)
نوع اتصال کلمپی
دبی 0…15m/s (velocity)
دمای سیال -20…+80°C
دمای محیط -20…+60°C
خروجی 4…20mA,pulse
پروتکل ها Hart
دقت

±0.5%f.s

( برای دبی بیش از ( 0.3 m/s

تکرارپذیری

±0.3%f.s

( برای دبی بیش از ( 0.3 m/s

درجه حفاظت(IP)

IP67/NEMA 4x سنسور

IP67/NEMA 4xترانسمیتر

جنس الکترود استیل ضد زنگ
تغذیه 110-230VAC  ,  24VDC
کاربرد دبی سنجی آب و سایر سیالات تمیز و همگن
کشور سازنده آلمان
