فلومتر مغناطیسی ABB-FEX4000

معرفی فلومتر مغناطیسی  ABB مدل FXE4000-DE47F

فلومتر مغناطیسی  ABBسری  FXE4000-DE47F  جهت اندازه‌گیری دقیق مقدار جریان مایعات رسانا در صنایع مختلف استفاده می‌شود. محصول فلومتر الکترومغناطیس FXE4000 از برند ABB آلمان است که  یکی از پیشتازان جهانی در تولید تجهیزات ابزاردقیق، اتوماسیون و فناوری‌های اندازه‌گیری صنعتی است. فلومترهای مغناطیسی ABB با دقت بالا و بدون داشتن قطعات متحرک، برای اندازه‌گیری جریان مایعات رسانا، لجن‌ها و مواد دوغابی ایده‌آل هستند. این فلومترها، به گونه ای طراحی شده اند که افت فشار اضافی ایجاد نکرده، مقاوم در برابر سایش و خوردگی و شرایط محیطی سخت بوده و به دلیل عدم وجود قطعات متحرک، عمر بالایی دارند.

فلومتر مغناطیسی ABB ای بی بی FXE4000-DE47F بر اساس قانون القای فارادی عمل می‌کند. هنگامی که یک مایع رسانا از میدان مغناطیسی عبور می‌کند، ولتاژی در آن تولید می‌شود که متناسب با سرعت جریان آن است. این ولتاژ توسط الکترودهای قرار گرفته در مسیر جریان اندازه‌گیری شده و به سیگنال جریان تبدیل می‌شود. فلومترهای مغناطیسی ABB علاوه بر دقت بالا، قابلیت نصب در تمام سیستم‌های لوله‌کشی موجود را دارند. بنابراین فلومتر مغناطیسی ABB مدل FXE4000-DE47F به‌ویژه برای صنایعی که نیاز به دقت بالا در اندازه‌گیری جریان مایعات دارند ایده‌آل است و نیز این فلومترها در صنایع شیمیایی، داروسازی، آب و فاضلاب و صنایع غذایی کاربرد گسترده‌ای دارند و در محیط‌های پرتنش و حتی مناطق مستعد انفجار هم قابل استفاده‌اند.

ویژگی های فلومتر(دبی سنج) الکترومغناطیسی ABB مدل FXE4000-DE47F

شرایط عملکردی:

سایز بندی این سری از فلومتر از سایزهای پایین تا قطرهای لوله بزرگ میباشد، ولی مدلهای موجود آن سایزهای 1/2، 1 و 2 اینچ میباشد که رنجی دبی آنها به ترتیب 100 l/min، 200 l/min، 6m3/hr میباشد. تحمل فشار فلومترهای مغناطیسی ABB وابسته به سایز آن میباشد که در مدلهای موجود که زیر 2 اینچ هستند فشار تحملی 40bar میباشد. حد دمایی دبی سنج ABB وابسته به جنس لاینر آن است که در مدلهای موجود، لاینر PTFE است که تحمل دما 130 درجه سانتیگراد میباشد. سیگنال خروجی مدلهای موجود به صورت پالس و جریان 4…20mA میباشد و دارای پروتوکل ارتباطی Hart میباشد.

دقت فلومتر:

از ویژگی های این فلومتر دقت بالای آن است. این دستگاه با خطای اندازه‌گیری کمتر از 0.5 درصد (±0.5%)، توانایی اندازه‌گیری جریان با دقت بسیار بالا را دارد که آن را برای کاربردهایی که نیاز به کنترل دقیق جریان دارند، ایده‌آل می‌سازد. این دقت تحت شرایط مرجع مطابق استاندارد EN 29104 (دمای سیال 20 درجه سانتی‌گراد و تامین برق با ولتاژ نامی) تضمین می‌شود و عملکرد دستگاه با این دقت در شرایط استاندارد و پایدار اثبات شده است. از دیگر ویژگی هایی که برای اثبات دقت یک دستگاه مورد استفاده قرار می گیرد می‌توان به پایداری و تکرارپذیری اشاره کرد. تکرارپذیری اندازه‌گیری‌ها در این دستگاه برابر با ±0.15 درصد است که به معنای آن است که نتایج اندازه‌گیری تقریباً یکسانی در صورت اندازه‌گیری جریان یکسان، حتی در دفعات متوالی، بدست می‌آید. این ویژگی به خصوص برای کاربردهایی که نیاز به بررسی و کنترل دائمی دارند، بسیار مهم است.

سایر ویژگی ها:

فلومتر FXE4000-DE47F همچنین دارای قابلیت جبران‌سازی دما و تنظیم خودکار صفر سیستم است که باعث افزایش دقت و صحت اندازه‌گیری در شرایط مختلف عملیاتی می‌شود. از این رو، این دستگاه نه تنها دقت بالا بلکه پایداری طولانی‌مدت در عملکرد را نیز تضمین می‌کند و با ویژگی‌های خود، از تداخلات ناشی از تغییرات ناگهانی جریان و شرایط محیطی پیشگیری می‌کند از دیگر ویژگیهای این فلومتر دقیق، قابلیت تشخیص لوله خالی است. این ویژگی به دستگاه اجازه می‌دهد تا در صورت خالی بودن لوله از سیال، عملکرد صحیحی داشته باشد. به طور خلاصه، دقت بالای این فلومتر به واسطه ترکیبی از طراحی بر اساس اصول علمی، ویژگی‌های بهینه جبران‌سازی و همچنین تکرارپذیری بالا، آن را به گزینه‌ای ممتاز برای کاربردهای حساس تبدیل کرده است.

جنس مواد فلومتر مغناطیسی ABB:

دیگر ویژگی این فلومترمغناطیسی  FXE4000-DE47F مقاومت بالای آن است. زیرا این فلومتر از جنس‌های مقاوم و باکیفیت ساخته شده تا بتواند در محیط‌های صنعتی و شرایط سخت عملیاتی بهترین عملکرد را ارائه دهد. در این فلومتر از مواد زیر استفاده شده است:

1. بدنه فلومتر: این دستگاه دارای بدنه‌ای از جنس آلومینیوم است که با لایه‌های رنگ پوشش داده شده است. این پوشش باعث مقاومت بیشتر دستگاه در برابر خوردگی و سایش می‌شود و همچنین آن را برای استفاده در محیط‌های مرطوب و دارای گرد و غبار مناسب می‌کند.
2. لاینر داخلی: در قسمت داخلی فلومتر و در بخش‌هایی که با سیال در تماس هستند، از دو نوع لاینر اصلی استفاده می‌شود:
   • لاینر لاستیکی (Hard Rubber): این نوع لاینر تا دمای 90 درجه سانتی‌گراد قابل استفاده است و مقاومت مناسبی در برابر سایش دارد. استفاده از این لاینر برای سیالاتی که خواص خورنده ندارند توصیه می‌شود.
   • لاینر PTFE:  این لاینر به دلیل مقاومت بالای خود در برابر دما و مواد شیمیایی، تا دمای 130 درجه سانتی‌گراد قابل استفاده است. لاینرPTFE به طور خاص برای سیالات خورنده و دماهای بالا انتخاب می‌شود و این فلومتر را برای کاربردهایی مانند صنایع شیمیایی و داروسازی مناسب می‌کند.

که البته مدل ها ی موجود در مجموعه کنترل با ما با لایتر PTFE موجود هستند.

1. الکترودها: الکترودهای فلومتر FXE4000-DE47F در مدلهای موجود ایران از جنس پلاتینیوم – ایریدیوم است که بالاترین حد مقاومت خوردگی و سایشی را دارد. این سنسورها در تماس با سیال هستند و باید مقاومت خوبی در برابر خوردگی داشته باشند، به ویژه در شرایطی که سیالات خورنده یا اسیدی از فلومتر عبور می‌کنند.

کلاس حفاظتی:

علاوه بر مواد سازنده، این دستگاه دارای استانداردهای حفاظتی IP67 و IP68 است که آن را در برابر نفوذ گرد و غبار و آب مقاوم می‌کند. این ویژگی به طور ویژه برای استفاده در محیط‌های با رطوبت بالا و حتی زیر آب مناسب است.

به طور کلی، استفاده از جنس‌های مقاوم و با کیفیت در ساخت فلومتر FXE4000-DE47F باعث شده است که این دستگاه عمر طولانی داشته باشد و در برابر خوردگی و شرایط محیطی سخت مقاوم باشد، یعنی محافظت محیطی بالا  با دارا بودن استانداردهای حفاظتی IP67 و IP68، که در برابر گرد و غبار و رطوبت مقاوم است. همچنین مقاومت در برابر لرزش هم  با استاندارد EN 60068-2-6، در محیط‌های لرزشی نیز عملکرد خود را حفظ می‌کند.

شرایط نصب فلومتر مغناطیسی ABB

نصب صحیح این دستگاه بسیار حائز اهمیت است تا اندازه‌گیری دقیقی ارائه دهد. برای نصب مناسب باید به موارد زیر توجه کرد: ابزار باید در محلی نصب شود که لوله‌کشی همیشه پر از مایع باشد و برای سیالات ساینده، بهتر است نصب به‌صورت عمودی و جریان به سمت بالا باشد تا از جمع شدن هوا جلوگیری شود.  به منظور بهبود دقت اندازه‌گیری، لوله‌ها باید در ورودی و خروجی دستگاه فاصله مستقیم حداقل به طول 3 برابر قطر لوله داشته باشند.







سیم‌بندی دبی سنج الکترومغناطیسیABB سری  FXE4000-DE47F

برای سیم‌بندی، کابل‌های سیگنال و تغذیه باید با دقت و مطابق دستورالعمل دستگاه متصل شوند. تمامی اتصالات باید به‌خوبی زمین شوند تا تداخلات الکترومغناطیسی کاهش یابد. بر این اساس سیم‌بندی مناسب برای فلومتر FXE4000-DE47F از اهمیت بالایی برخوردار است تا عملکرد دستگاه دقیق و بدون اختلال انجام شود. نکات زیر برای سیم‌بندی صحیح این دستگاه توصیه می‌شود:

1. اتصال به زمین (ارتینگ): سیستم فلومتر باید به درستی زمین شود. اتصال زمین به فلومتر در دو نقطه انجام می‌شود:
   • یکی بر روی بدنه دستگاه (فلنج یا پوسته کانورتر).
   • دیگری در جعبه اتصالات الکتریکی.

این اتصال به کاهش نویز و حفظ ایمنی الکتریکی کمک می‌کند و با حداقل سیم 2.5 میلی‌متر مربع انجام شود.

1. کابل سیگنال و تغذیه: کابل سیگنال و تغذیه باید از طریق کانکتورهای استاندارد M20x1.5 به دستگاه متصل شوند. برای جلوگیری از تداخل‌های الکترومغناطیسی، توصیه می‌شود که کابل‌های سیگنال را جدا از کابل‌های تغذیه نصب کنید.
2. مسیر عبور کابل‌ها: در مسیرهایی که کابل‌ها به تجهیزات دیگر نزدیک می‌شوند (مانند موتورها و ترانسفورماتورها)، فاصله حداقل یک متر رعایت شود تا از تداخل الکترومغناطیسی جلوگیری شود.
3. محافظت از کابل‌ها: به‌خصوص در محیط‌های با رطوبت بالا یا در معرض ضربه، از محافظ‌های مناسب برای کابل‌ها استفاده شود تا از خرابی آن‌ها جلوگیری شود.
4. کنترل اتصال‌ها: تمامی اتصالات به‌طور مرتب بررسی شوند تا اطمینان حاصل شود که محکم و درست وصل شده‌اند. از هرگونه رطوبت یا گرد و غبار در جعبه اتصالات جلوگیری شود.
5. پیکربندی پروتکل‌های ارتباطی: در صورت استفاده از پروتکل‌های ارتباطی مانند HART یا PROFIBUS، دقت کنید که تنظیمات نرم‌افزاری و سخت‌افزاری مطابق با سیستم کنترل مرکزی باشد.
6. سیم‌بندی در مناطق مستعد انفجار: اگر دستگاه در مناطق مستعد انفجار نصب می‌شود، حتماً از اتصالات و کابل‌های تأییدشده برای شرایط Ex استفاده شود و استانداردهای مرتبط با حفاظت Ex رعایت گردد.

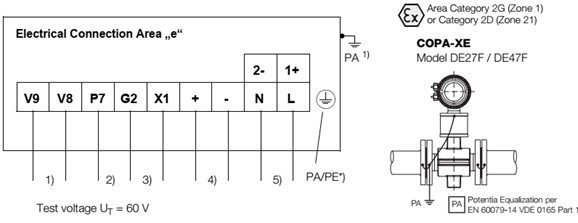

1)خروجی پالس

2)کنتاکت خروجی

3)کنتاکت ورودی

4)خروجی جریان

5) تغذیه

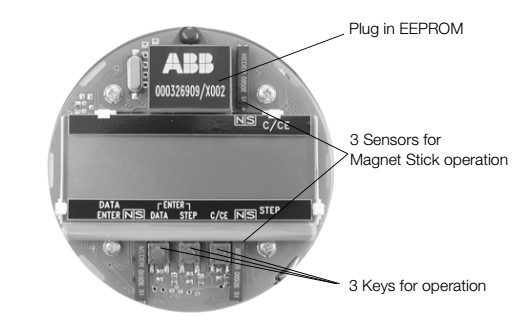

نمایشگر فلومتر ABB



برای کسب مشاوره و و خرید فلومتر مغناطیسی ABB مدل FXE4000-DE47F می توانید با کارشناسان فروش کنترل با ما تماس حاصل نمایید.

مشخصات

نوع فلومتر	مغناطیسی
نوع اتصال	فلنج
سایز اتصال	1/2,1,2 inch
دبی	1/2˝…100 l/min 1˝…200 l/min 2˝…60m3/hr
دمای سیال	130°C
دمای محیط	-20…60˚C
فشار	40bar
خروجی	Pulse,4…20mA
جنس هوزینگ ترانسمیتر	آلومینیوم دایکاست
جنس هوزینگ سنسور	آلومینیوم دایکاست
جنس لاینر	PTFE
رنج سرعت جریان	0…10m/s
کلاس حفاظتی	IP67
دقت اندازه‌گیری	0.5%≥
پروتکل ارتباطی	HART
حالت انفجاری	ATEX 1173X
تکرارپذیری	0.15%≥
جنس الکترود	Platinum-Iridium
تغذیه	110…220VAC  or  24VDC
کاربرد	سیالات با حداقل رسانایی μS/cm 5
کشور سازنده	آلمان

دانلود کاتالوگ

دانلود کاتالوگ فلومتر مغناطیسی ABB-FEX4000
