معرفی محصول
لول سوییچ روتاری پره ای یا سوییچ سطح چرخشی Flowtech یک راهکار مطمئن برای کنترل نقطه ای سطح مواد جامد تودهای در سیلو، هاپر ومخزن است. این تجهیز با چرخش پیوستهٔ پره و توقف در برخورد با ماده، یک سیگنال سوئیچ (SPDT) به سیستم کنترل میدهد و برای طیف وسیعی از مواد پودریِ سبک تا دانهایِ سنگین کارایی دارد. برای این محصول مدل های استاندارد، دما بالا (تا 200 سانتیگراد و بالاتر ) و ضدانفجار در دسترساند.

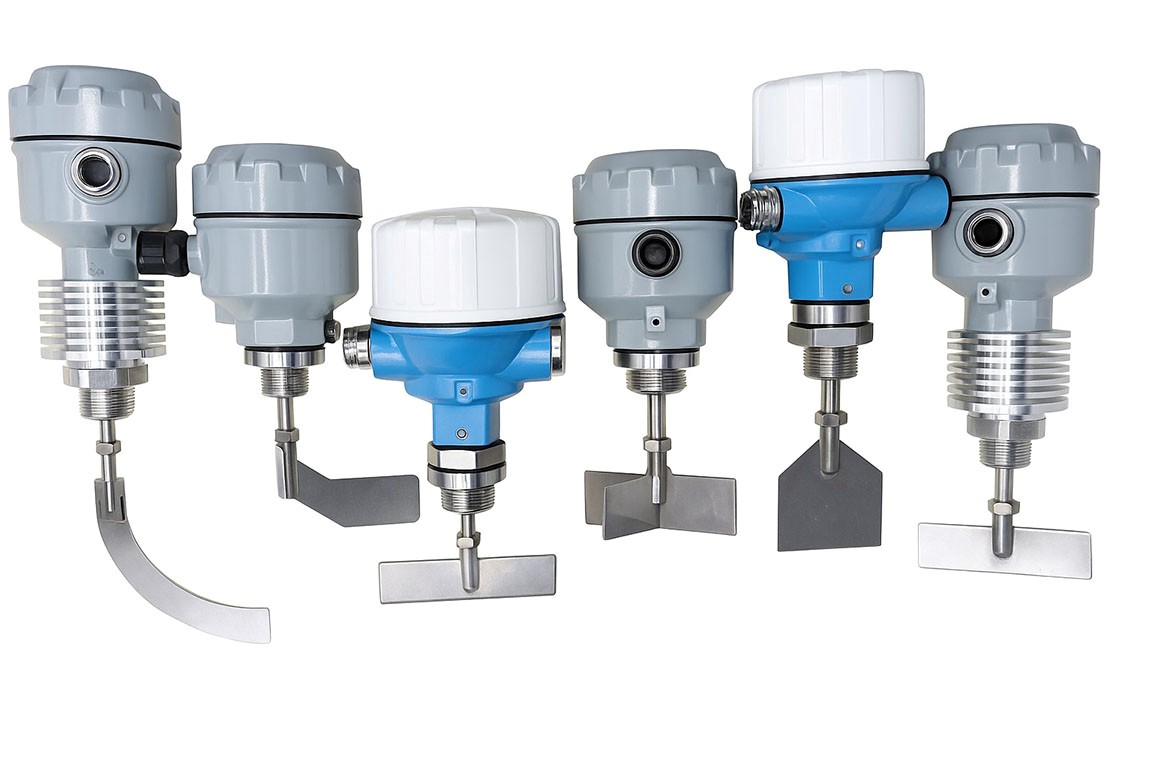

نحوهٔ عملکرد (Working Principle)
موتور مغناطیس دائم، پره را میچرخاند. با رسیدن ماده به ارتفاع پره، چرخش متوقف و این مقاومت به واحد تشخیص در جعبهٔ ترمینال منتقل میشود؛ واحد تشخیص خروجی سوئیچ را فعال و برق موتور را قطع میکند. با افت سطح، فنر کششی، مجموعه را به حالت اولیه برمیگرداند. تنظیم کشش فنر بر حسب دانسیتهٔ ماده انجام میشود (مواد سنگینتر فنر قویتر).
مشخصات فنی لول سوئیچ روتاری Flowtech
- منبع تغذیه : 220VAC, 24VDC
- مصرف: 3W
- کنتاکت خروجی 5A/250VAC: نوعSPDT
- سرعت پره1 rpm~ پادساعتگرد
- گشتاور نامی 1.0 N·m (10 kg·cm) ~
- کلاس دمای کاری:
مدل استاندارد:-20…80 ˚ C
مدل دمابالا : ˚ C -20…200
- ایمنی الکتریکی: مقاومت عایقی ≥100 MΩ@500VDC؛ استقامت عایقی 1500V/1min.
- ایمنی انفجاری :
مدل استاندارد : غیر ضد انفجار
مدل ضد انفجار : Ex d IIC T6 Gb / Ex tb IIIC T80°C Db.
- اتصالات فرآیندی: دندهای – فلنجی (براساس سفارش)
کاربردهای لول سوئیچ روتاری Flowtech
قابل نصب در انواع سیلو و مخزن برای رصد مواد: خوراک دام، آرد، چرمریز، سایندهها، خاک، سنگ، چوب، لاستیک، حبوبات، کربنات/کلسیم، شن و ماسه، قرص، خاکاره، زغالسنگ، رزین سنتتیک، غلات، سنگآهک، ماسه مخلوط، فلزات، نمک و… .
نکات نصب سوییچ سطح پدالی Flowtech
- ورودی کابل جعبهترمینال رو به پایین باشد و گلند را محکم کنید.
- ولتاژ تغذیه را با پلاک دستگاه تطبیق دهید؛ ظرفیت بار مدار کنترل با کنتاکت 5A/250VAC همخوان باشد.
- از نصب مستقیم زیر دهانهٔ تخلیه پرهیز کنید؛ در صورت اجبار سپر محافظ بالای پره بگذارید.
- هنگام تنظیم طول شفت/سیمبکسل، مهره قفل را با چسب بیهوازی آغشته و با آچار سفت کنید.
- محیط نصب فاقد گازهای خورندهٔ آلیاژ آلومینیوم باشد.

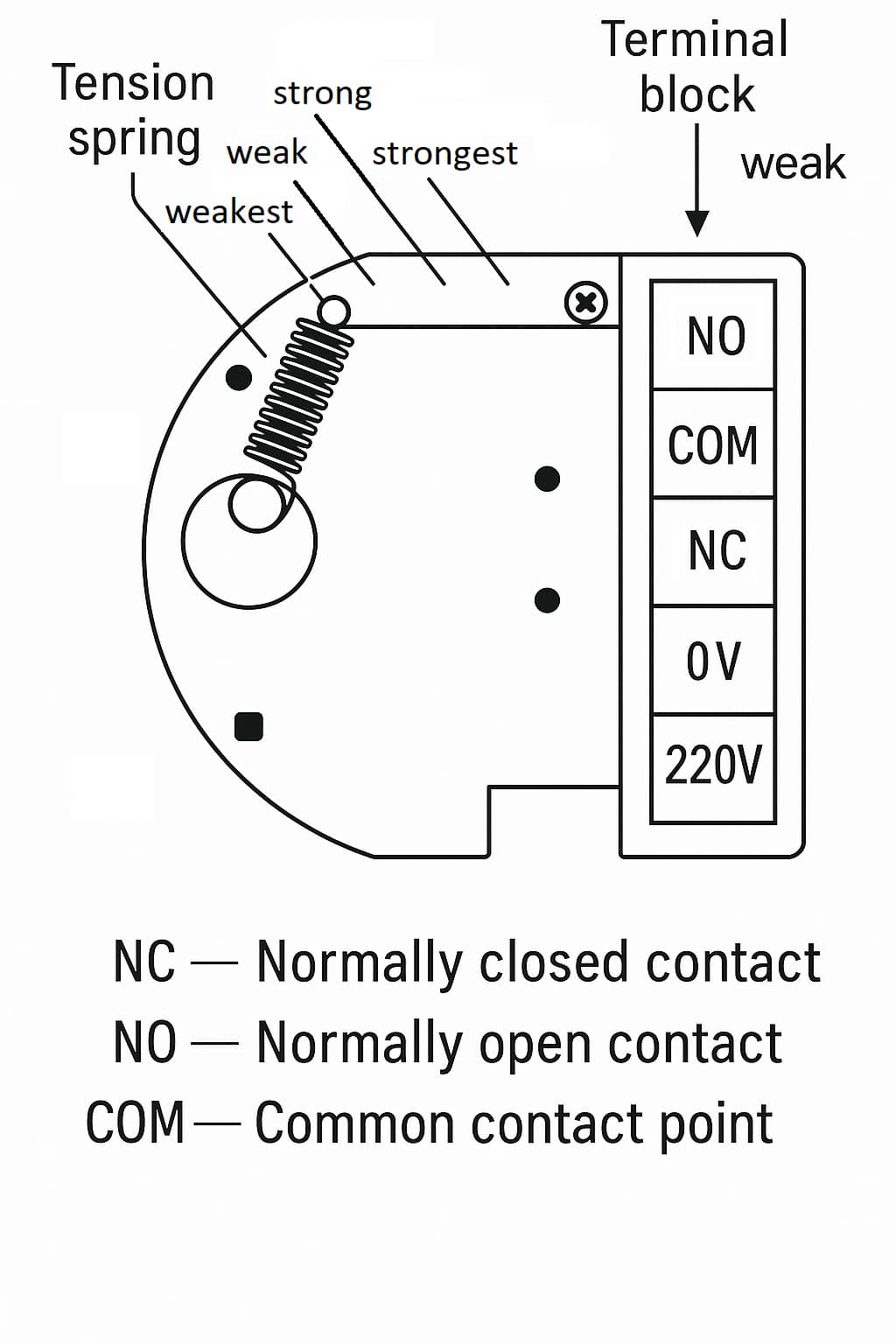

تنظیم گشتاور (حساسیت)
- مواد سنگینتر → فنر در سوراخهای نزدیک ترمینال (گشتاور قوی/بسیار قوی) → حساسیت کمتر.
- مواد سبکتر → فنر در سوراخهای دورتر (گشتاور ضعیف/بسیار ضعیف) → حساسیت بیشتر.
روش: درپوش را باز کنید، فنر نزدیک سرِ چند-سوراخ را بردارید و در حفرهٔ مناسب درگیر کنید. از تعویض فنر با فنر نامشخص خودداری کنید.
انواع مدل ها و انتخاب لول سوییچ مناسب کاربرد
– بدنه : استاندارد و ضدانفجار. هر دو با نسخهٔ استاندارد دمایی و دمایبالا عرضه میشوند.
– اتصال فرآیندی: رزوهای یا فلنجی.

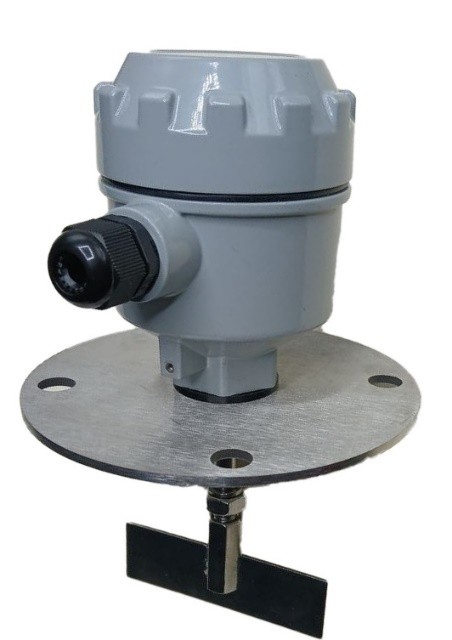

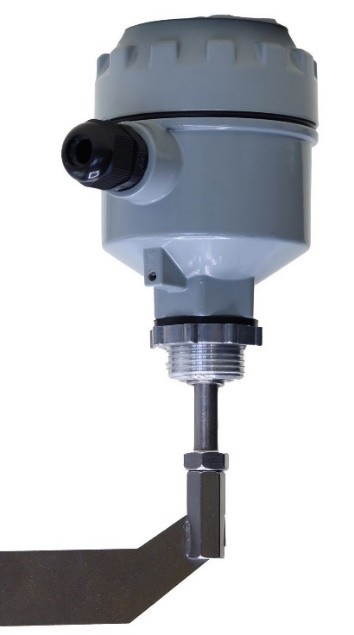

بدنه استاندارد فلنجی | بدنه استاندارد رزوه ای
|

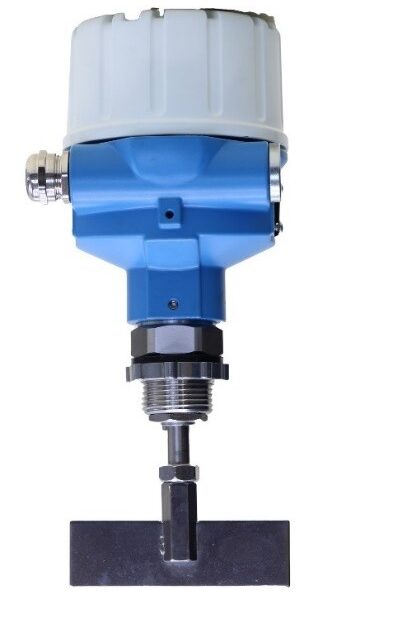

محفظه ضد انفجار

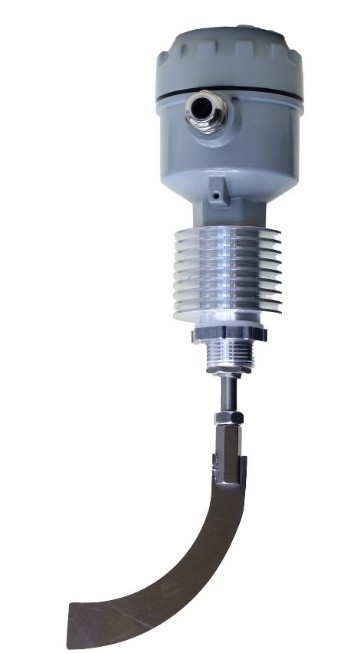

| بدنه استاندارد دما بالا
|
– پرهها (انتخاب بر پایهٔ دانسیتهٔ ماده):
| عکس پره | تیپ پره | نام پره | کاربرد |

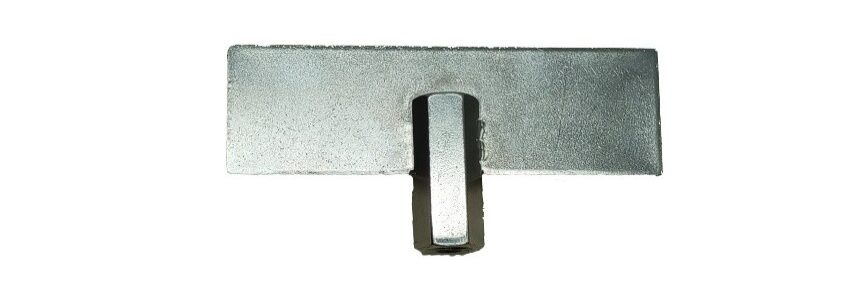

 | A | نوع دوتیغهای
| جهت اندازهگیری در مواد سبک یا با چگالی کم (مثل پودر پلاستیک یا غلات) طراحی شده و دقت بیشتری در سطح بالا دارد |
|

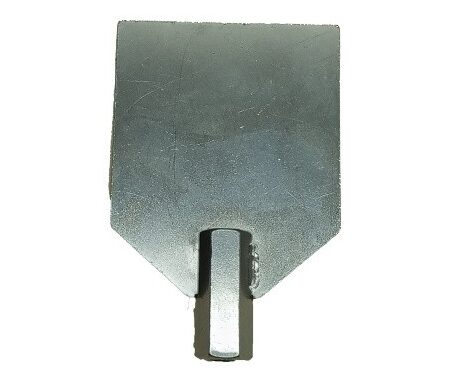

| B,C | نوع تخت (یکتیغه) | برای مواد با چگالی متوسط تا بالا مثل آرد، سیمان، شن و ماسه استفاده میشود. طراحی ساده و مقاوم دارد. |

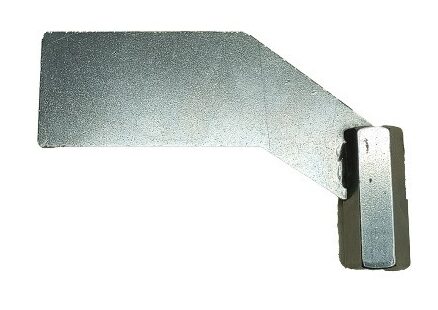

 | E | نوع زاویهدار | برای مخازن باریک یا نقاطی که نیاز به حساسیت بیشتر دارند مناسب است. با چرخش کمتر هم در تماس با مواد قرار میگیرد. |
 | F | نوع قوسی | برای مواد سبک و پودری که تمایل به فشرده شدن ندارند مناسب است؛ حساسیت بالاتری دارد. |

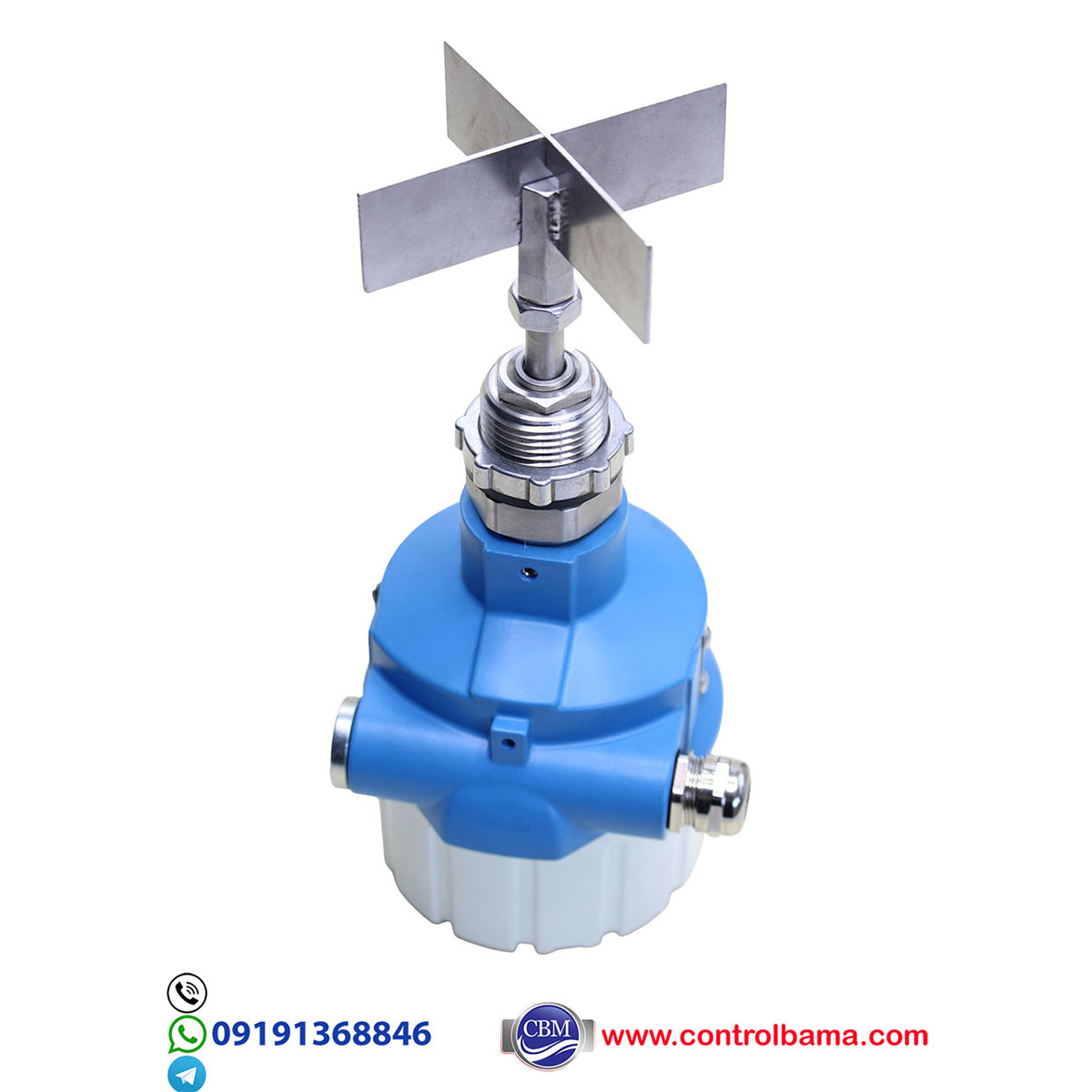

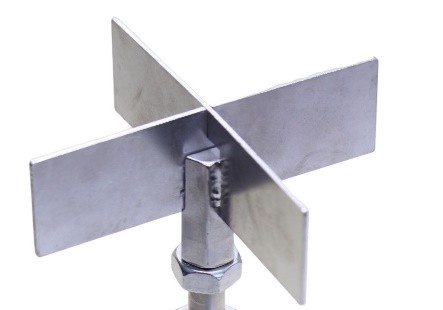

 | G | نوع صلیبی (چهارتیغهای) | مناسب برای مواد سنگین و دانهدرشت؛ بیشترین گشتاور را ایجاد کرده و برای مخازن بزرگ استفاده میشود. |
راهنمای انتخاب
- دما: تا 80°C → مدل استاندارد | تا 200°C → مدل دمایبالا.
- محیط: مناطق مستعد انفجار غبار/گاز → مدل Ex.
- دانسیته/رفتار جریان: بر مبنای جدول تیپ پرهها انتخاب کنید.
- تأمین برق 220VAC یا VDC24 مطابق تابلو کنترل.
- طول پروب و شکل پره: در سفارش تعیین میشود.
