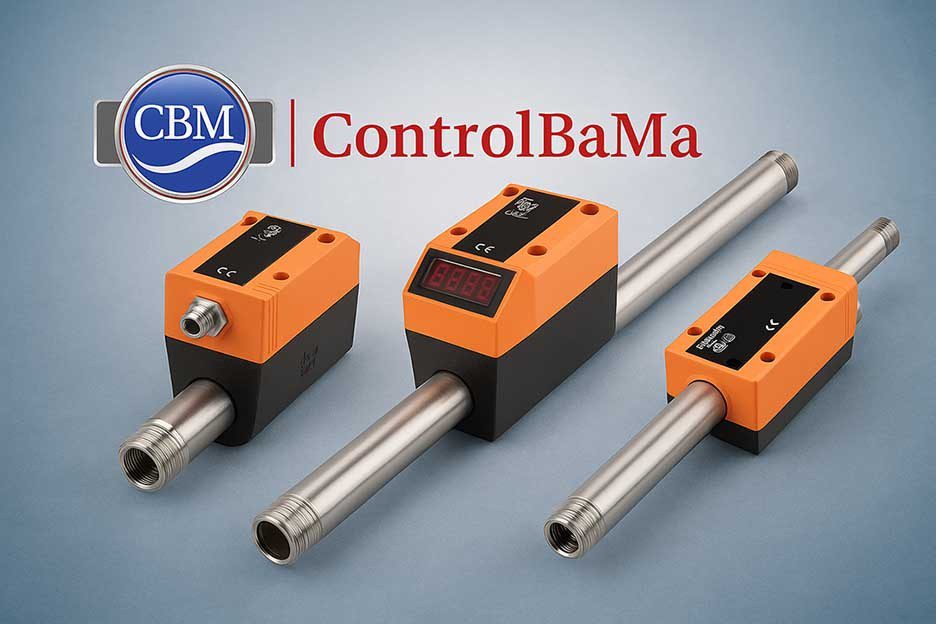

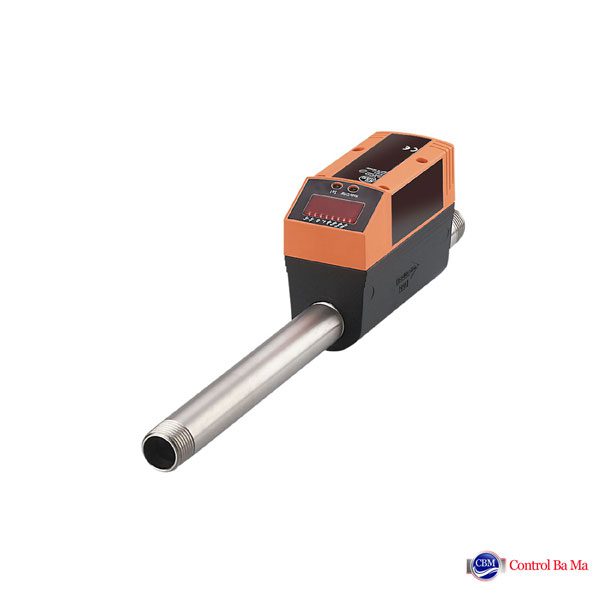

فلومتر هوای فشرده IFM- SD6000

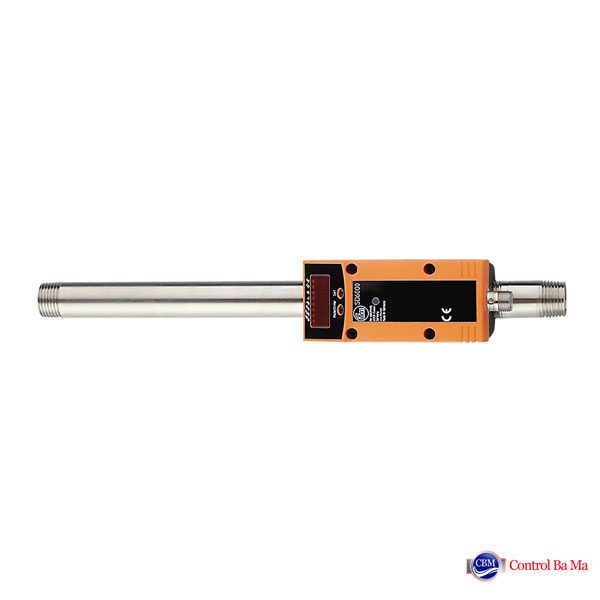

فلومتر هوای فشرده IFM سری SD6000

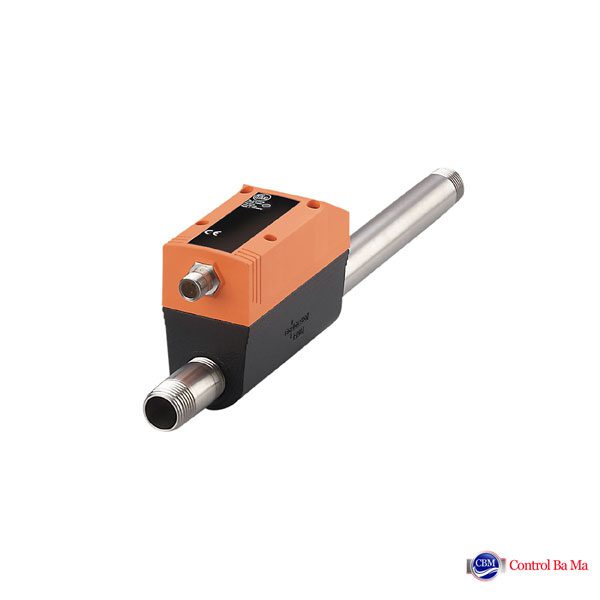

فلومتر SD6000 ساخت شرکت معتبر ifm electronic آلمان، یک دبی‌سنج پیشرفته برای اندازه‌گیری جریان هوای فشرده در صنایع مختلف است. این دستگاه با طراحی دقیق و قابلیت‌های گسترده، گزینه‌ای ایده‌آل برای نظارت بر مصرف و بهینه‌سازی انرژی در سیستم‌های پنوماتیکی و خطوط تولید می‌باشد

مکانیزم اندازه‌گیری دبی فلومتر هوا IFM   SD6000  چیست؟

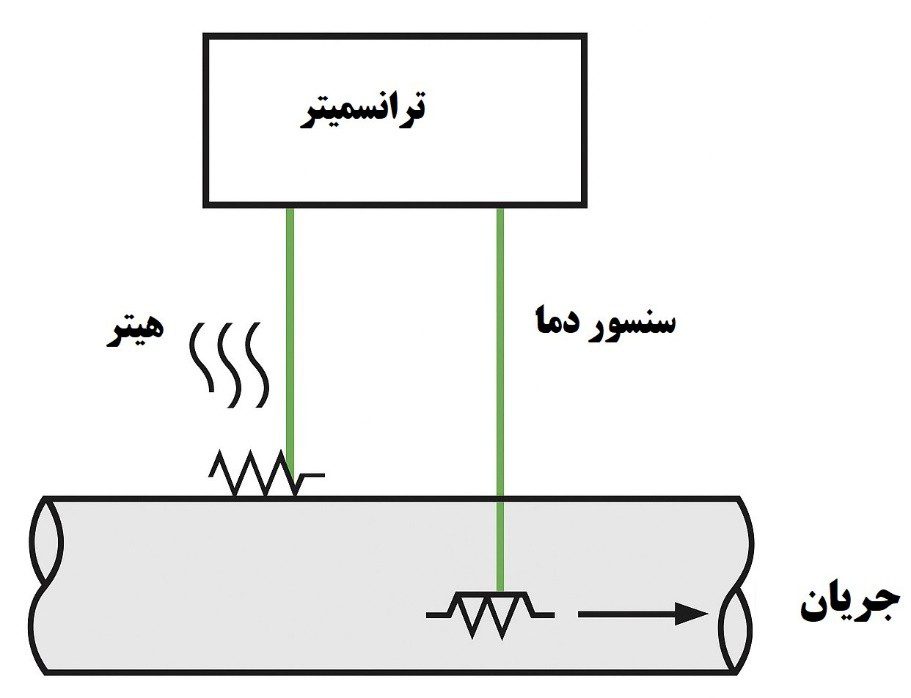

این یک فلومتر جرمی حرارتی است. فلومترهای حرارتی جرمی مانند SD6000 با استفاده از تفاوت دما بین دو سنسور و جریان هوای عبوری، دبی جرمی (Mass Flow) را محاسبه می‌کنند:

1. یک سنسور حرارتی کوچک در مسیر جریان نصب شده که گرم می‌شود.
2. یک یا چند سنسور دما قبل و بعد از عنصر گرم‌کننده قرار دارند.
3. وقتی هوای فشرده از سنسور عبور می‌کند، بخشی از گرما را با خود می‌برد.
4. دستگاه با اندازه‌گیری اختلاف دمای بین سنسورها، مقدار دبی جرمی واقعی را محاسبه می‌کند.

مزایای این مکانیزم

• اندازه‌گیری دبی بدون نیاز به سنجش فشار و دما به‌طور مجزا
• مناسب برای اندازه‌گیری دبی واقعی Nm³/h یا kg/h به‌صورت مستقیم و دقیق
• عملکرد پایدار در دما و فشارهای مختلف 16 bar و 60 ˚C
• حساسیت بالا به جریان‌های کم (از 10 لیتر در دقیقه به بالا)



محدودیت‌ها

• فقط مناسب برای گازهای تمیز و خشک )مثل هوای فشرده(
• دقت کمتر برای گازهای دیگر مگر با کالیبراسیون مجدد
• عملکرد بهینه نیاز به نصب دقیق و بدون آشفتگی جریان دارد

ویژگی‌های کلیدی فلومتر SD6000

محدوده اندازه‌گیری وسیع:

• دبی: 10 تا 1250 لیتر بر دقیقه
• سرعت جریان: 0.3 تا 103.6 متر بر ثانیه
• حجم جریان: 0.2 تا 75 متر مکعب بر ساعت

اتصال فرآیندی استاندارد:

• نوع اتصال: رزوه‌ای R 1/2 اینچ (DN15)
• فشار کاری: حداکثر 16 بار

نمایشگر دیجیتال چهار رقمی با دکمه‌های برنامه‌ریزی برای مشاهده و تنظیم مقادیر

خروجی‌:

• ۲ خروجی دیجیتال و ۱ خروجی آنالوگ (4 تا 20 میلی‌آمپر)
• سیگنال‌های پالس، آنالوگ، دیجیتال و ارتباط IO-Link

قابلیت‌های اندازه‌گیری تکمیلی:

• مانیتورینگ جریان و دما
• شمارنده حجم مصرفی
• تنظیم نقطه شروع و پایان خروجی آنالوگ

ارتباط صنعتی IO-Link با نرخ انتقال 38.4 kbps جهت تنظیمات و تبادل داده دقیق

دمای عملیاتی: 0 تا 60 درجه سانتی‌گراد

حفاظت IP65، مقاوم در برابر رطوبت و شرایط سخت صنعتی

مقاومت بالا در برابر لرزش و طراحی مقاوم از جنس فولاد ضدزنگ، PEEK و سرامیک

جنس مواد ترشونده :

جنس	قطعه
استنلس استیل 1.4301 / 304	بدنه لوله‌ای (سنسور پروب)
FKM  فلوروکربن – مقاوم در برابر روغن، حرارت، گاز	آب‌بندها (O-Ring)
سرامیک شیشه‌ای (Ceramics glass passivated)	پوشش سنسور حرارتی
PEEK GF30 پلی‌اتر اترکتون الیاف‌دار – بسیار مقاوم	عایق‌ها و قطعات پلاستیکی داخلی
پلی‌استر تقویت‌شده و آلومینیوم پوشش‌دار (Powder-coated Aluminium) در برخی قسمت‌ها	قطعات پلیمری دیگر



دقت بالا:

• تکرارپذیری%5±
• دقت اندازه‌گیری: (3% مقدار اندازه‌گیری + 0.3% حداکثر محدوده) ±
• دقت دمای اندازه‌گیری : ±2°C

مثال :

فرض کن دبی واقعی عبوری از لوله 1000 لیتر در دقیقه باشه. حالا ببینیم چه خطایی ممکنه داشته باشه:

• 3%از مقدار اندازه‌گیری(MW) :
  3% →از 1000 = 30 لیتر
• 3% از مقدار نهایی بازه (MEW = 1250):
  0.3%→ از 1250 = 3.75 لیتر
• در نتیجه:
  خطای کل = ± (30 + 3.75) = ±33.75 لیتر در دقیقه

کاربرد فلومتر هوای فشرده  SD6000

• کنترل مصرف هوای فشرده در خطوط تولید
• بهینه‌سازی مصرف انرژی در سیستم‌های پنوماتیک
• پایش دقیق جریان در کارخانه‌های خودروسازی، صنایع غذایی، دارویی و پتروشیمی
• مناسب برای کلاس هوای ISO 8573-1: 141 و 344

نحوه ی سیم بندی فلومتر SD6000

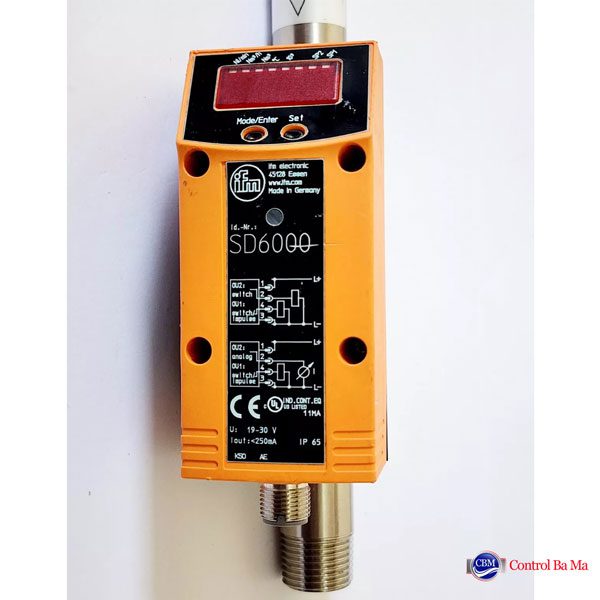

سیم‌ بندی فلومتر SD6000 شامل کانکتور M12 و چندین پایه (پین) برای ارسال و دریافت سیگنال‌های مختلف است. این فلومتر از نوع PNP بوده و قابلیت ارسال سیگنال‌های دیجیتال، آنالوگ، پالس و همچنین ارتباط IO-Link را دارد.





کانکتور M12 (چهار یا پنج پین) — سیم‌بندی پایه‌ها:

پین	عملکرد	توضیحات
Pin 1	+Vتغذیه مثبت	18 تا 30 ولت DC
Pin 2	OUT2/InD	خروجی دیجیتال دوم یا ورودی برای ریست شمارنده
Pin 3	GNDزمین تغذیه	منفی تغذیه
Pin 4	OUT1 / IO-Link	خروجی دیجیتال اول / پالس / سیگنال آنالوگ یا ارتباط IO-Link

بسته به تنظیمات داخلی دستگاه، خروجی‌ها می‌توانند به‌صورت NO/NC، سیگنال آنالوگ mA4-20  یا پالس خروجی مصرف تنظیم شوند.



کالیبراسیون فلومتر هوا IFM سری SD6000

کالیبره کردن فلومتر SD6000 از برند ifm یک فرآیند مهم برای اطمینان از دقت اندازه‌گیری جریان هوای فشرده است. این دستگاه به صورت کالیبره‌شده از کارخانه عرضه می‌شود، اما در برخی شرایط مانند نصب جدید، تعمیرات، یا نیازهای استانداردهای صنعتی (ISO) ممکن است نیاز به کالیبراسیون مجدد باشد.

در ادامه، مراحل و نکات مربوط به کالیبراسیون این فلومتر را توضیح می‌دهم:

شرایط لازم برای کالیبراسیون فلومتر SD6000

1. جریان هوای پایدار و بدون نوسان در لوله
2. دمای محیط ثابت )در محدوده 0 تا 60 درجه سانتی‌گراد(
3. منبع تغذیه 24V DC پایدار
4. سیستم بدون نشتی
5. ابزار مرجع معتبر برای اندازه‌گیری دبی جریان جهت مقایسه

 روش‌های کالیبراسیون

.1 کالیبراسیون نرم‌افزاری از طریق IO-Link)ترجیحی(

اگر از IO-Link استفاده می‌کنید، می‌توانید از نرم‌افزارهایی مانند:

• ifm LR DEVICE
• PLC با IO-Link Master

استفاده کرده و پارامترهای زیر را تنظیم یا بررسی کنید:

• Offset اصلاحی (Correction Factor)
• مقدار جریان مرجع (Reference Flow)
• مقدار جریان اندازه‌گیری‌شده
• تنظیم مجدد ASP / AEP برای خروجی آنالوگ

.2 تنظیم دستی از طریق دکمه‌های روی دستگاه

از طریق نمایشگر و دکمه‌ها  می‌توانید

• پارامترهای ASP (Analog Start Point) و AEP (Analog End Point) را تغییر دهید
• Display Unit (واحد نمایش: لیتر، متر مکعب، m/s و …) را تنظیم کنید
• Totaliser / Counter Reset را اجرا کنید
• مقدار Preset Counter را وارد کنید

دستورالعمل سریع کالیبراسیون دستی:

• دکمه‌ها را چند ثانیه نگه دارید تا وارد حالت برنامه‌ریزی شوید.
• از منو، گزینه‌های مربوط به FLOW یا CAL را پیدا کنید.
• پارامترهایی مثل Correction Factor یا Zero Offset را تنظیم نمایید.

پس از پایان تنظیمات، دستگاه را مجدداً راه‌اندازی (Power Cycle) کنید.

 نکات مهم:

• دستگاه به‌صورت ` Calibrated برای شرایط استاندارد ISO 2533 تنظیم شده.
• در صورت نیاز به کالیبراسیون حرفه‌ای یا صدور گواهی معتبر، باید فلومتر را به آزمایشگاه‌های معتبر کالیبراسیون بفرستید.
• کالیبراسیون ناصحیح ممکن است باعث کاهش دقت یا اختلال در خروجی آنالوگ شود.

شرایط نصب فلومتر هوای فشرده  SD6000

1 . جهت جریان (Flow Direction)

• بر روی بدنه فلومتر، فلشی وجود دارد که جهت صحیح جریان هوا را نشان می‌دهد.
• باید فلومتر دقیقاً در جهت جریان نصب شود. نصب برعکس باعث خطای شدید در اندازه‌گیری می‌شود.

2 . نصب در خط مستقیم لوله (Straight Pipe Section)

برای دستیابی به جریان پایدار و بدون آشفتگی:

– حداقل 10 برابر قطر لوله فاصله مستقیم در بالادست (ورودی)

– حداقل 5 برابر قطر لوله فاصله مستقیم در پایین‌دست (خروجی)

برای لوله DN15، یعنی حداقل 150 میلی‌متر لوله مستقیم در ورودی و 75 میلی‌متر در خروجی

3. موقعیت نصب (Mounting Position)

• می‌توان فلومتر هوای فشرده را افقی، عمودی یا با زاویه نصب کرد، اما باید هوا همیشه از پایین به بالا در صورت نصب عمودی جریان داشته باشد.
• جلوگیری از نصب در محل‌هایی با لرزش شدید، حرارت زیاد یا رطوبت بالا

4 . تمیزی محیط نصب

• اطمینان حاصل شود که درون لوله و مسیر جریان کاملاً تمیز و بدون گرد و غبار یا روغن است.
• بهتر است پیش از فلومتر از فیلتر رطوبت و ذرات (microfilter) استفاده شود.

5. دمای و فشار محیط

دمای سیال: ۰ تا ۶۰ درجه سانتی‌گراد

• فشار کاری: حداکثر ۱۶ بار
• دمای محیط: ۰ تا ۶۰ درجه سانتی‌گراد
• رطوبت نسبی: تا ۹۰٪ بدون میعان

6 .نکات برقی

• تغذیه 18 تا 30 ولت DC
• استفاده از کابل‌های شیلددار و محافظت‌شده برای کاهش نویز الکترومغناطیسی
• جلوگیری از عبور کابل سیگنال نزدیک کابل‌های قدرت

برای عملکرد بهینه:

• پس از نصب، حتماً مقدار صفر (Zero) فلومتر را در وضعیت جریان صفر بررسی و در صورت نیاز ریست کنید.
• دفترچه راهنمای نصب کارخانه (installation manual) را دقیق مطالعه کرده و از روش‌های نصب ایمن تبعیت کنید.

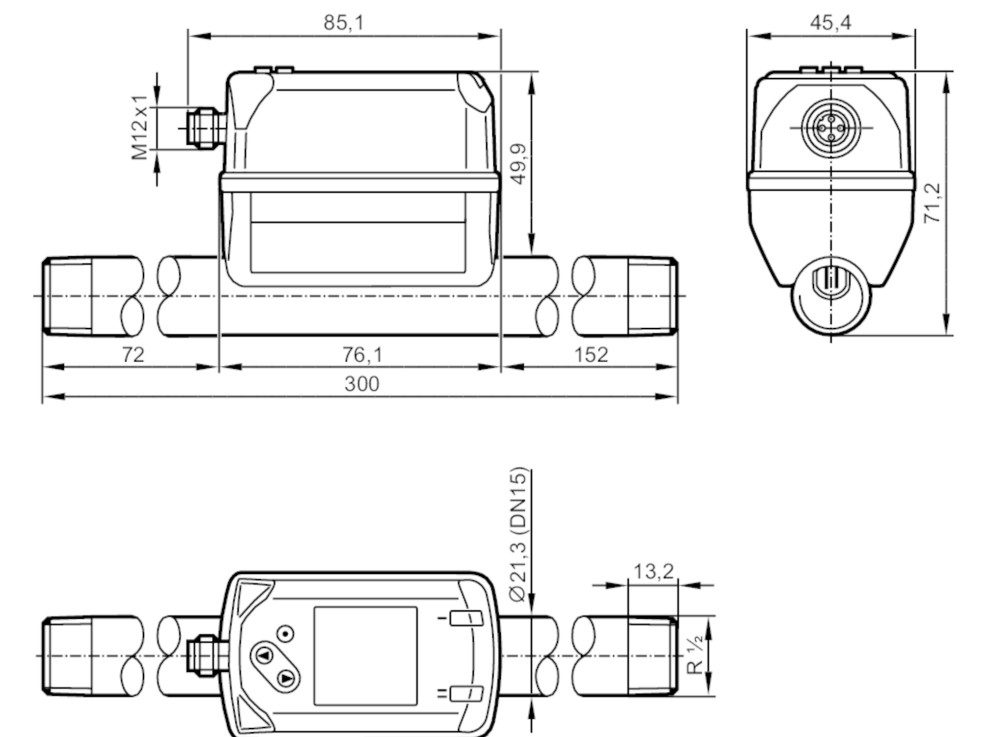

ابعاد دبی سنج هوا IFM سری SD6000

ابعاد دبی سنج ای اف ام IFM در نقشه زیر در برش های مختلف آمده است :





سئوالات متداول

• فلومتر هوای فشرده SD600 برای کار در هر فشاری مناسب است؟ و یا چون به نام فلومتر هوای فشرده است فشار هوا باید بالا باشد ؟

محدوده کاری تایید شده از سوی سازنده:

• فلومتر در محدوده 0 تا 16 بار مجاز به کار است
• فشار ۴ تا ۱۰ بار معمولاً محدوده‌ی ایده‌آل برای دقت بالاست
• اما عملکرد در ۲ تا ۳ بار هم ممکن است، به شرط تمیزی هوا و نصب دقیق
• زیر 2bar توصیه نمیشود

تاثیر فشار پایین (زیر 4 بار) بر عملکرد:

عامل	تاثیر در فشار کمتر از ۴ بار
دقت اندازه‌گیری	ممکن است کمی کاهش یابد، به‌ویژه در دبی‌های پایین
پاسخ‌دهی سنسور حرارتی	ممکن است کندتر باشد، زیرا چگالی هوای عبوری کمتر است
نقطه شروع دبی قابل اندازه‌گیری	حساسیت در جریان‌های خیلی پایین کاهش می‌یابد
کالیبراسیون اولیه	دستگاه در شرایط استاندارد (معمولاً 6bar) کالیبره شده است، پس در فشارهای پایین ممکن است نیاز به تنظیم اصلاحی داشته باشد



2- این فلومتر فقط برای دبی سنجی هوای فشرده است یا  برای دبی سنجی بقیه گازها نیز میتوان استفاده کرد؟

فلومتر SD6000 از برند ifm به‌طور خاص برای اندازه‌گیری جریان هوای فشرده طراحی و کالیبره شده است، نه برای مایعات یا گازهای دیگر (مگر در شرایط خاص و با کاهش دقت یا تغییرات فنی).

✅ سیال مورد تأیید:

• فقط هوای فشرده (Compressed Air)
• بر اساس استاندارد ISO 8573-1 با کلاس‌های کیفیت 141 یا 344

❌ سیالات غیرمجاز:

• گازهای خورنده، اشتعال‌زا، سمی، مرطوب یا روغنی (مثل کلر، بخار، LPG و …)
• مایعات (فلومتر مخصوص گاز است، نه مایع)

مشخصات

نوع فلومتر	ترمال مس(جرمی حرارتی)
نوع اتصال	دنده
سایز اتصال	1/2 inch
دبی	10…1250 L/min
دما ی کاری	0…65°C
فشار	16 bar
خروجی	4…20mA,2 خروجی سوییچ  , پالس, ارتباط IO-Link
دقت	(3% مقدار اندازه‌گیری + 0.3% حداکثر محدوده) ±
تکرارپذیری	% 1.5±
IP	65
پاسخ زمانی	0.1 s
جنس مواد تر شونده	stainless steel (1.4301 / 304); FKM; ceramics glass passivated; PEEK GF30; polyester; aluminium
تغذیه	30…18VDC
کاربرد	دبی سنجی هوای فشرده
کشور سازنده	آلمان

دانلود کاتالوگ

دانلود کاتالوگ فلومتر هوای فشرده IFM- SD6000
